RFID，全称 Radio Frequency Identification，中文称为射频识别技术，也被称作电子标签。它是一种通过无线电波进行信息传递的非接触式自动识别技术，能够快速读取和存储数据。该技术具有远距离、高速度的识别特点，被广泛应用于物流管理、身份识别、仓储追踪等领域。

1、什么是RFID技术

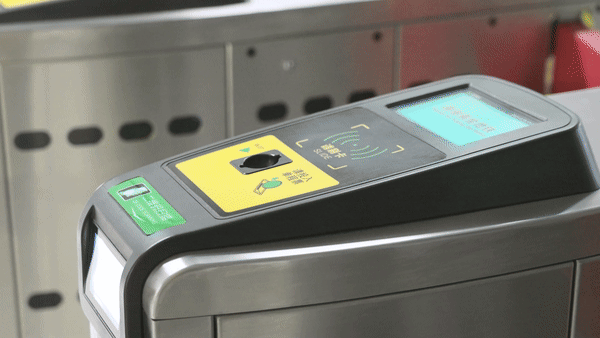

在我们日常生活中，地铁卡、公交卡以及高铁闸机上刷身份证等场景，都广泛应用了RFID技术（之间视频介绍过的NFC近场通信，也是RFID技术的一个分支）。这些卡或证件中嵌入了一个RFID电子标签，其中存储了身份或通行信息。当我们将卡片靠近读卡器时，读卡器通过射频信号与标签通信，快速读取其中的数据，从而完成身份验证或通行授权。这种技术不仅操作便捷，还具有高效性和安全性，为现代智能化交通和身份识别提供了重要支持。

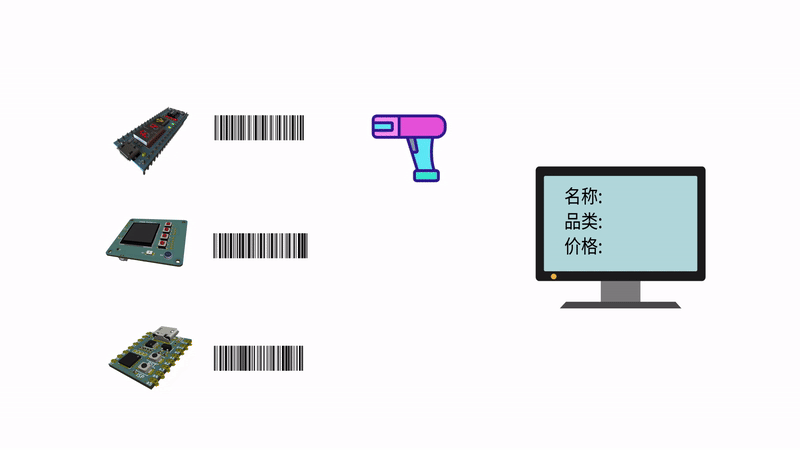

在商业，物流等行业领域中，存在大量场景需要对每个物品进行自动识别。需要给他们添加带有各自信息的标签，比如对应其名称，品类，价格等信息的条码标签。但如果标签污损或变形，在识别扫码时很容易出现问题，导致扫码识别失败。

电子标签（RFID）通过无线电信号与目标物体进行耦合，实现对其的识别与相关数据的读写。它具备高效、准确、非接触式识别、多标签同时读取以及远距离读取等显著特点。凭借这些优势，RFID技术在物流管理、仓储追踪、智能零售、商超结算等行业得到了广泛应用，有效提升了运营效率和管理精度。

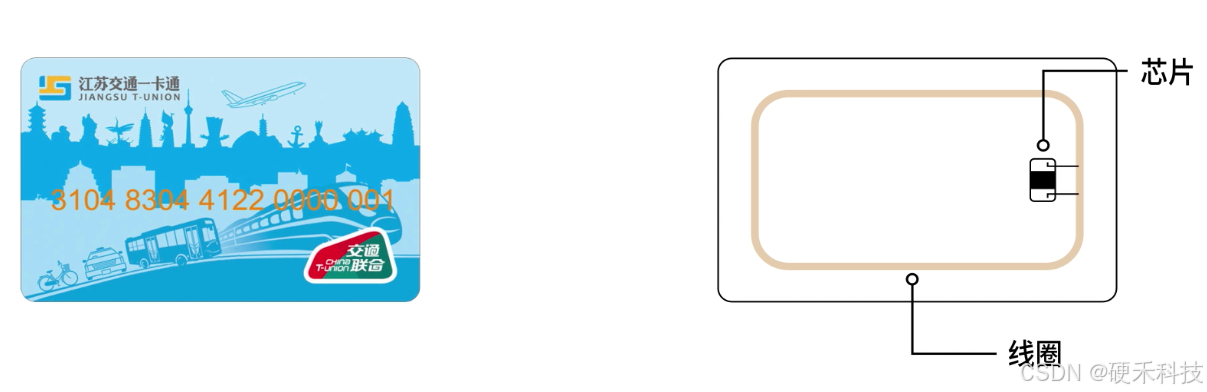

我们开看一张RFID公交卡，它的内部构造是这个样子的，外面是一圈线圈，和一个小小的芯片连接。这个线圈既是芯片给芯片供电的也是负责信号发送的天线。

2、RFID的工作方式

■ 电感耦合方式

大部分的RFID是没有电池的，它依赖与读卡器之间的电磁感应取得电力。读卡器会通过线圈，发送一组固定频率的电磁波，在周围形成一个变化的电磁场， RFID标签卡片内的电容C1与线圈组成串联谐振电路，其频率与读卡器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容C1积累了电荷。电路中还有一个单向导通的二极管D1，负责将电容C1积累的电荷送到电容C2储存。当C2积累的电荷达到一定的电压比如2V时，C2就可做为电源为电路提供工作电压。RFID芯片开始工作后就将卡内数据通过三极管V1调制到发射天线，也就是线圈上发射出去，经过相同的电磁感应原理，读卡器就收到了数据。

■ 电磁波反向散射耦合

RFID还有一种基于电磁反向散射耦合的工作方式，其原理类似于雷达。读卡器向外发射电磁波，当电磁波碰到RFID标签后会产生反射，标签通过控制内部天线的开关状态，改变反射回波的特性，从而实现数据的传递。这种反向散射的通信方式特别适用于较远距离的应用场景，例如物流中的远距离货物跟踪、仓储管理和高速公路电子收费系统等。

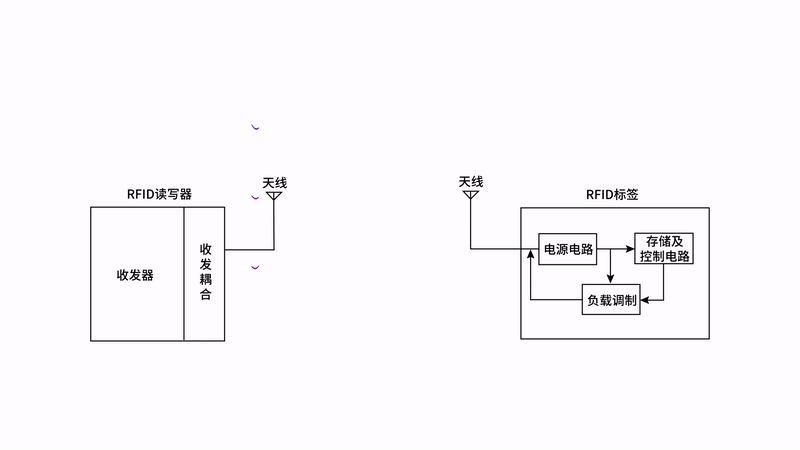

这是电磁反向散射耦合的原理图：当电磁波遇到空间目标时，其能量的一部分被目标吸收，另一部分以不同的强度散射到各个方向。在散射的能量中，一小部分反射回发射天线，并被天线接收（因此发射天线也是接收天线），对接收信号进行放大和处理，即可获得目标的有关信息。具体RFID标签的信息是如何发送回去的呢，这是通过调整RFID标签的负载来实现的。负载大小的变化会影响天线的反射性能，因此, 将数据调制到负载上去就可以实现反射的调制。那么反射功率是一个振幅调制信号，它包含了存储在RFID标签中的识别数据信息。通过分析反射信号中的调制特性，读卡器可以解码出RFID标签传递的具体数据信息。

■ RFID的不同供电方式

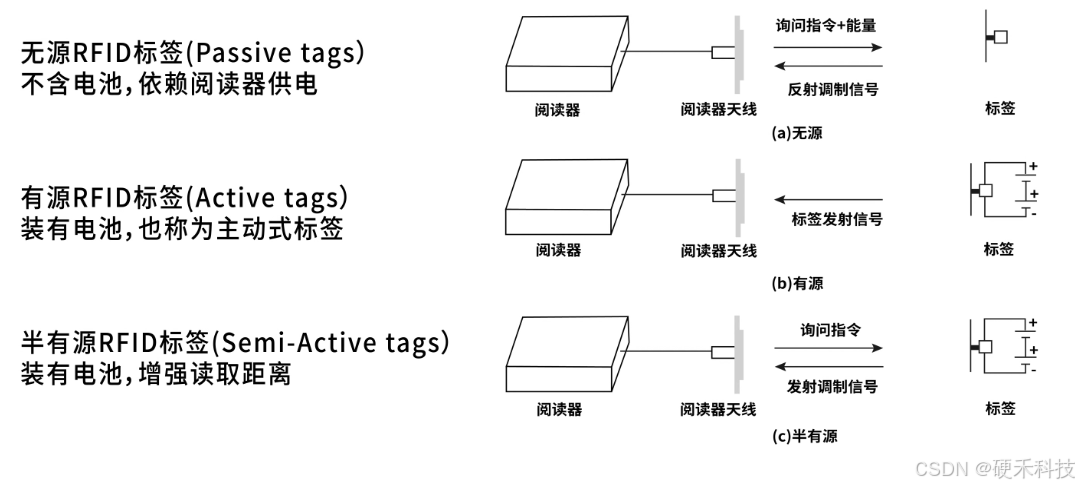

除了刚才介绍的典型的无源电子标签，RFID还有主动式的有源标签，以及电池辅助式无源标签。主动标签内建有电池，周期性主动发射识别讯号，它可以达到更远的通信范围，可以用于车辆和航运管理。电池辅助式无源标签也叫做半有源标签，内部有小电池，它主要起到辅助增加的读取的距离，平时处于休眠状态，因而电池可维持几年，甚至长达10年有效。主要应用于医疗药品，化学品行业的监控。

■ RFID的工作频率

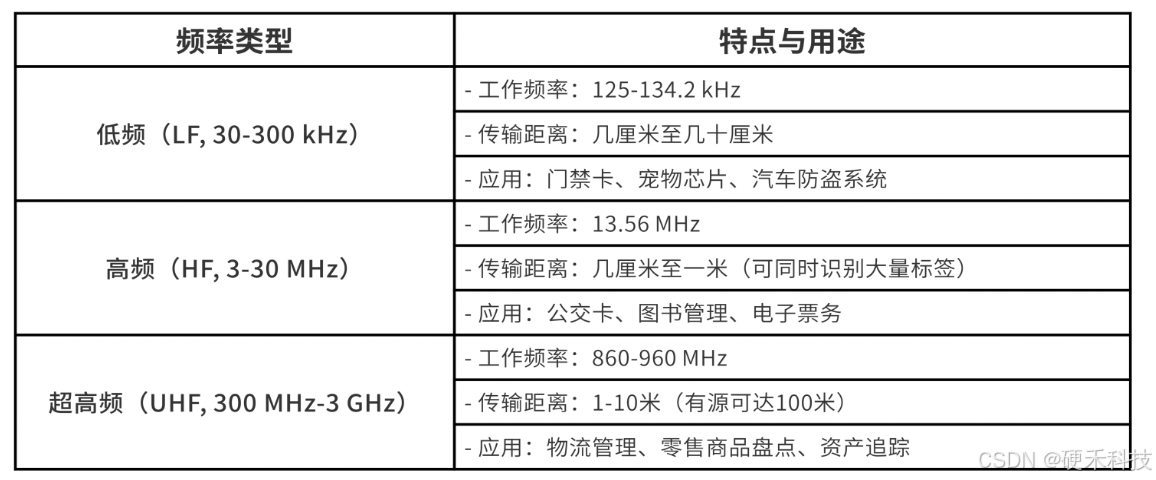

从工作频率上来分，RFID从低到高可以分为LF，HF，UHF三种类型。工作在低频几百kHz以下的，其传输距离也最近的是低频LF。它工作在几厘米到几十厘米的范围内，适合作为门禁卡，宠物管理芯片等用途。高频HF工作在30MHz以下，典型频率是13.56M，它的传输距离可以达到一米，具备同时识别大量标签的能力，可以应用在如图书馆借书系统这样的应用场景。UHF超高频的RFID工作距离更长，它和读卡器之间是电磁波的传播，在有源的情况下通信距离可以达到100米。也具备同时识别大量标签的特性，适合应用在物流，零售商品和资产的管理。

■ RFID在物联网架构中的位置

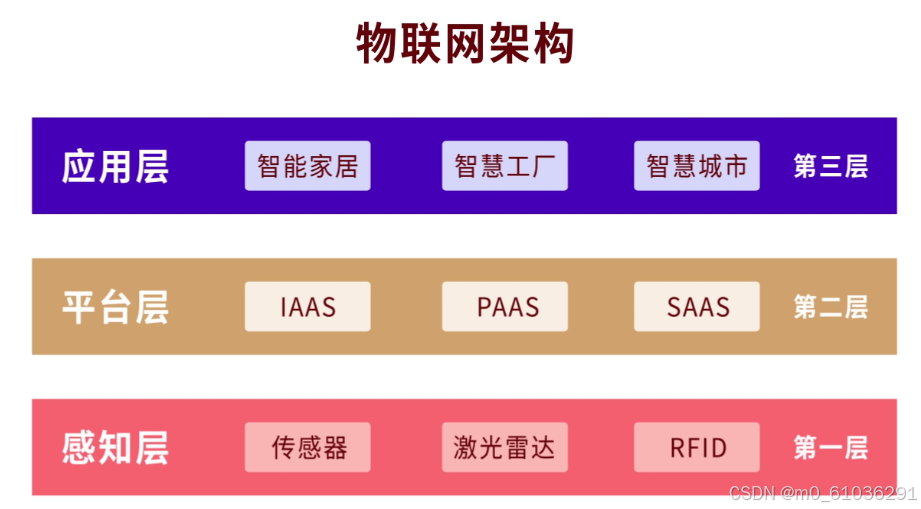

从网络架构的角度来看，RFID主要位于典型物联网架构的感知层，是整个物联网体系中的最底层部分。感知层的核心作用是通过各种感知技术采集物理世界的信息，并将其数字化，而RFID正是通过射频信号完成目标物体的自动识别与数据读写。这使得RFID成为物联网中实现物与互联网之间连接和信息交换的关键技术环节。

3、RFID的优势

远距离读取:由于采用无线通信技术，RFID能够实现几米甚至更远距离的数据读取。特别是在仓储和物流环境中，当标签处于难以接触的位置时，RFID的远距离特性尤为实用。
批量读取:RFID支持一次性读取多个标签，而无需逐一扫描物品。这显著提高了库存管理效率，大幅缩短了盘点和物流分拣所需的时间。
穿透性强:无线电波通信不受纸箱、塑料等包装材料的阻挡，即使隔着包装也能高效读取。此外，RFID对污渍和液体的影响不敏感，这使其在恶劣环境中仍然可靠。
使用寿命长:无源RFID标签无需电池供电，几乎可以半永久使用。同时，RFID标签还支持数据的更新与修改，而条形码仅能静态存储信息，不能动态调整内容。

以上给大家简要介绍了RFID技术是什么，是如何工作，以及常用的应用场景，希望对大家有所帮助～
