     height,

  );

}




然后自定义 `RenderCloudWidget` 继承 `RenderBox` ，并混入 `ContainerRenderObjectMixin` 和 `RenderBoxContainerDefaultsMixin` 实现 `RenderBox` 自定义的简化。

class RenderCloudWidget extends RenderBox

with

    ContainerRenderObjectMixin<RenderBox, RenderCloudParentData>,

    RenderBoxContainerDefaultsMixin<RenderBox, RenderCloudParentData> {

RenderCloudWidget({

List<RenderBox> children,

Overflow overflow = Overflow.visible,

double ratio,

}) : _ratio = ratio,

    _overflow = overflow {

///添加所有 child

addAll(children);

}




如下代码所示，接下来主要看 `RenderCloudWidget` 中`override performLayout` 中的实现，这里我们只放关键代码：



*   1、我们首先拿到 `ContainerRenderObjectMixin` 链表中的 `firstChild` ，然后从头到位读取整个链表。

*   2、对于每个 child 首先通过 `child.layout` 设置他们的大小，然后记录下大小之后。

*   3、以容器控件的中心为起点，从内到外设置布局，这是设置的时候，需要通过记录的 `Rect` 判断是否会重复，每次布局都需要计算位置，直到当前 child 不在重复区域内。

*   4、得到最终布局内大小，然后设置整体居中。

///设置为我们的数据

@override

void setupParentData(RenderBox child) {

if (child.parentData is! RenderCloudParentData)

child.parentData = RenderCloudParentData();

}

@override

void performLayout() {

///默认不需要裁剪

_needClip = false;



///没有 childCount 不玩

if (childCount == 0) {

  size = constraints.smallest;

  return;

}



///初始化区域

var recordRect = Rect.zero;

var previousChildRect = Rect.zero;



RenderBox child = firstChild;



while (child != null) {

  var curIndex = -1;



  ///提出数据

  final RenderCloudParentData childParentData = child.parentData;



  child.layout(constraints, parentUsesSize: true);



  var childSize = child.size;



  ///记录大小

  childParentData.width = childSize.width;

  childParentData.height = childSize.height;



  do {

    ///设置 xy 轴的比例

    var rX = ratio >= 1 ? ratio : 1.0;

    var rY = ratio <= 1 ? ratio : 1.0;



    ///调整位置

    var step = 0.02 * _mathPi;

    var rotation = 0.0;

    var angle = curIndex * step;

    var angleRadius = 5 + 5 * angle;

    var x = rX * angleRadius * math.cos(angle + rotation);

    var y = rY * angleRadius * math.sin(angle + rotation);

    var position = Offset(x, y);



    ///计算得到绝对偏移

    var childOffset = position - Alignment.center.alongSize(childSize);



    ++curIndex;



    ///设置为遏制

    childParentData.offset = childOffset;



    ///判处是否交叠

  } while (overlaps(childParentData));



  ///记录区域

  previousChildRect = childParentData.content;

  recordRect = recordRect.expandToInclude(previousChildRect);



  ///下一个

  child = childParentData.nextSibling;

}



///调整布局大小

size = constraints

    .tighten(

      height: recordRect.height,

      width: recordRect.width,

    )

    .smallest;



///居中

var contentCenter = size.center(Offset.zero);

var recordRectCenter = recordRect.center;

var transCenter = contentCenter - recordRectCenter;

child = firstChild;

while (child != null) {

  final RenderCloudParentData childParentData = child.parentData;

  childParentData.offset += transCenter;

  child = childParentData.nextSibling;

}



///超过了嘛？

_needClip =

    size.width < recordRect.width || size.height < recordRect.height;

}




**其实看完代码可以发现，关键就在于你怎么设置 `child.parentData` 的 `offset` ，来控制其位置。**



最后通过 `CloudWidget` 加载我们的 `RenderCloudWidget` 即可， 当然完整代码还需要结合 `FittedBox` 与 `RotatedBox` 简化完成，具体可见 ：[GSYFlutterDemo]( )

class CloudWidget extends MultiChildRenderObjectWidget {

final Overflow overflow;

final double ratio;

CloudWidget({

Key key,

this.ratio = 1,

this.overflow = Overflow.clip,

List<Widget> children = const <Widget>[],

}) : super(key: key, children: children);

@override

RenderObject createRenderObject(BuildContext context) {

return RenderCloudWidget(

  ratio: ratio,

  overflow: overflow,

);

}

@override

void updateRenderObject(

  BuildContext context, RenderCloudWidget renderObject) {

renderObject

  ..ratio = ratio

  ..overflow = overflow;

}




**最后我们总结，实现自定义布局的流程就是，实现自定义 `RenderBox` 中 `performLayout` child 的 `offset` 。**



[]( )四、CustomMultiChildLayout

-------------------------------------------------------------------------------------------

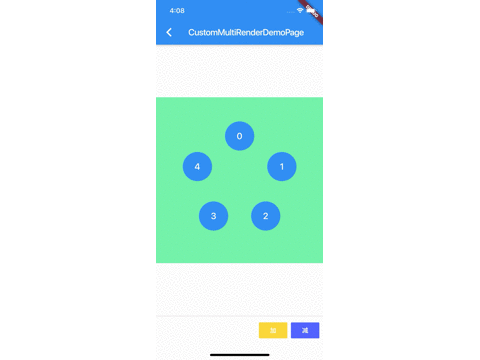

`CustomMultiChildLayout` 是 Flutter 为我们封装的简化自定义布局实现，**它的内部同样是通过 `MultiChildRenderObjectWidget` 实现，但是它为我们封装了 `RenderCustomMultiChildLayoutBox` 和 `MultiChildLayoutParentData` ，并通过 `MultiChildLayoutDelegate` 暴露出需要自定义的地方。**



![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly91cGxvYWQtaW1hZ2VzLmppYW5zaHUuaW8vdXBsb2FkX2ltYWdlcy8xODQ1MjUzNi1iMmQyYTgxNTczMTc4ZGZl?x-oss-process=image/format,png)



使用 `CustomMultiChildLayout` 你只需要继承 `MultiChildLayoutDelegate` ，并实现如下方法即可：

void performLayout(Size size);

bool shouldRelayout(covariant MultiChildLayoutDelegate oldDelegate);




通过继承 `MultiChildLayoutDelegate`，并且实现 `performLayout` 方法，我们可以快速自定义我们需要的控件，当然便捷的封装也代表了灵活性的丧失，可以看到 `performLayout` 方法中只有布局自身的 `Size` 参数，所以完成上图需求时，**我们还需要 child 的大小和位置** ，也就是 `childSize` 和 `childId` 。



`childSize` 相信大家都能故名思义，那 `childId` 是什么呢？



这就要从 `MultiChildLayoutDelegate` 的实现说起，**在 `MultiChildLayoutDelegate` 内部会有一个 `Map<Object, RenderBox> _idToChild;` 对象，这个 `Map` 对象保存着 `Object id` 和 `RenderBox` 的映射关系，而在 `MultiChildLayoutDelegate` 中获取 `RenderBox` 都需要通过 `id` 获取。**



`_idToChild` 这个 `Map` 是在 `RenderBox performLayout` 时，在 `delegate._callPerformLayout` 方法内创建的，创建后所用的 `id` 为 `MultiChildLayoutParentData` 中的 id， **而 `MultiChildLayoutParentData` 的 id ，可以通过 `LayoutId` 嵌套时自定义指定赋值。**



而完成上述布局，我们需要知道每个 child 的 index ，所以我们可以把 index 作为 id 设置给每个 child 的 `LayoutId` 。



**所以我们可以通过 `LayoutId` 指定 id 为数字 index ， 同时告知 delegate ，这样我们就知道 child 顺序和位置啦。**



> 这个 id 是 `Object` 类型 ，所以你懂得，你可以赋予很多属性进去。



如下代码所示，这样在自定义的 `CircleLayoutDelegate` 中，就知道每个控件的 `index` 位置，也就是知道了，圆形布局中每个 item 需要的位置。



我们只需要通过 `index` ，计算出 child 所在的角度，然后利用 `layoutChild` 和 `positionChild` 对每个item进行布局即可，完整代码:[GSYFlutterDemo]( )

///自定义实现圆形布局

class CircleLayoutDelegate extends MultiChildLayoutDelegate {

final List customLayoutId;

final Offset center;

Size childSize;

CircleLayoutDelegate(this.customLayoutId,

  {this.center = Offset.zero, this.childSize});

@override

void performLayout(Size size) {

for (var item in customLayoutId) {

  if (hasChild(item)) {

    double r = 100;



    int index = int.parse(item);



    double step = 360 / customLayoutId.length;

结尾
