低功耗设计：rush current

已于 2023-07-02 10:52:23 修改
阅读量2.2k 收藏 18
点赞数 4
分类专栏： Redhawk+Lower Power Analysis 文章标签： 后端 学习
于 2023-02-23 11:20:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_61544122/article/details/129175690
版权
本文探讨了rush current在power gating设计中的危害，包括导致短路电流和电源完整性问题。介绍了控制rush current的两种方法：single daisy chain和dual daisy chain，分别阐述了它们的工作原理和优缺点。通过调整开关单元的串联和并行策略，可以有效降低rush current，但可能延长唤醒时间。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


在power gating的设计中有一个rush current的概念，它的产生原因是switch cell上电过程相当于电容充电过程，会产生一个短期的大电流，称之为rush current。


1.rush current的危害

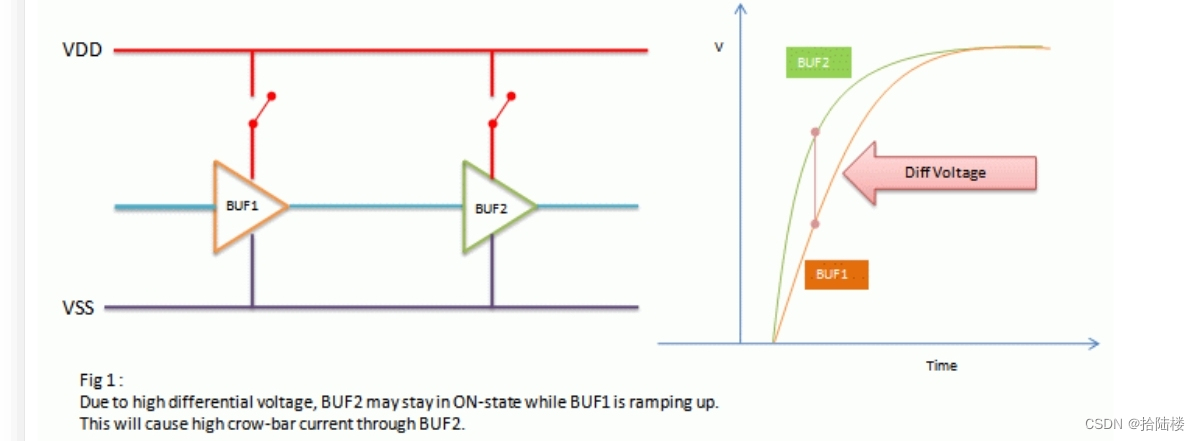

1）rush current产生的压降可能会造成大的短路电流（也叫crowbar current），原理是recevier cell比driver cell先开启。


2）过大的rush c
