SolidWorks速成教程P3-2【零件 | 第二节】——拉伸切除与基准面&扫描与螺旋线&旋转凸台

已于 2025-02-15 17:48:26 修改
阅读量4.8k 收藏 11
点赞数 24
分类专栏： SolidWorks速成教程 文章标签： 3d SolidWorks
于 2025-02-14 17:01:45 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_61712829/article/details/145622529
版权

上节我们学到了拉伸凸台基体和设计树的功能，这节我们学习拉伸切除、参考几何体、曲线、旋转凸台，还有扫描的功能。

目录

1.拉伸切除与基准面

2.扫描与螺旋线

3.旋转凸台

1.拉伸切除与基准面

我们先打开上一节课绘制的零件“特征成型”，这节我们还在这个零件上学习。

现在介绍拉伸切除功能，从名字就可以看出，他就是用草图去切割实体的功能。

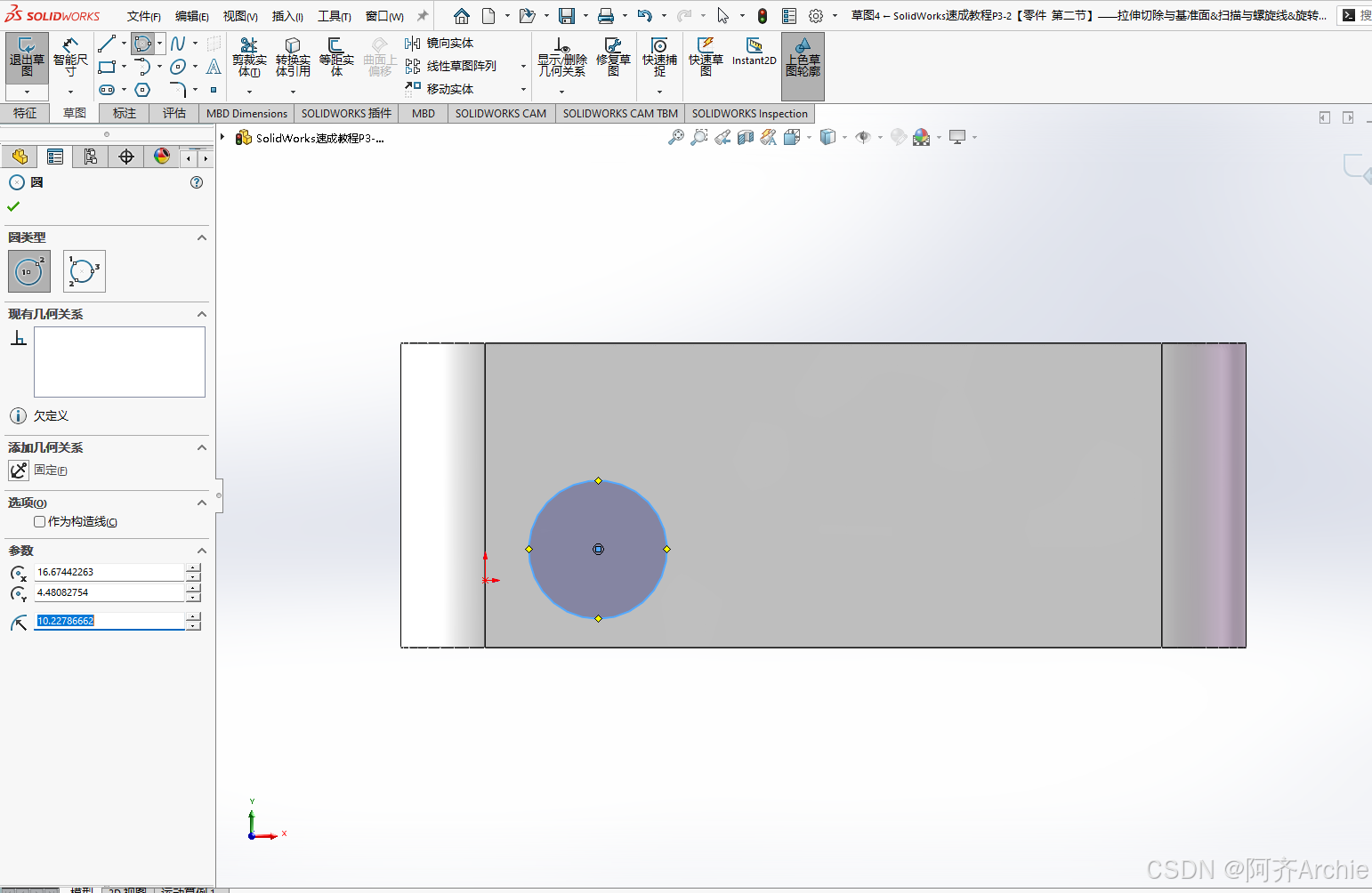

我们先在这个面上画一个圆，点击草图，选择这个面，用鼠标笔势开始绘制一个圆，先在左边绘制一个圆

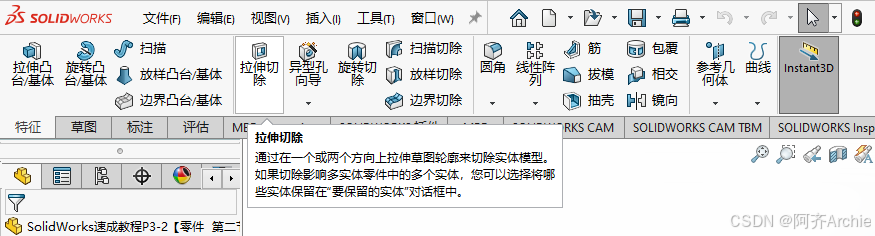

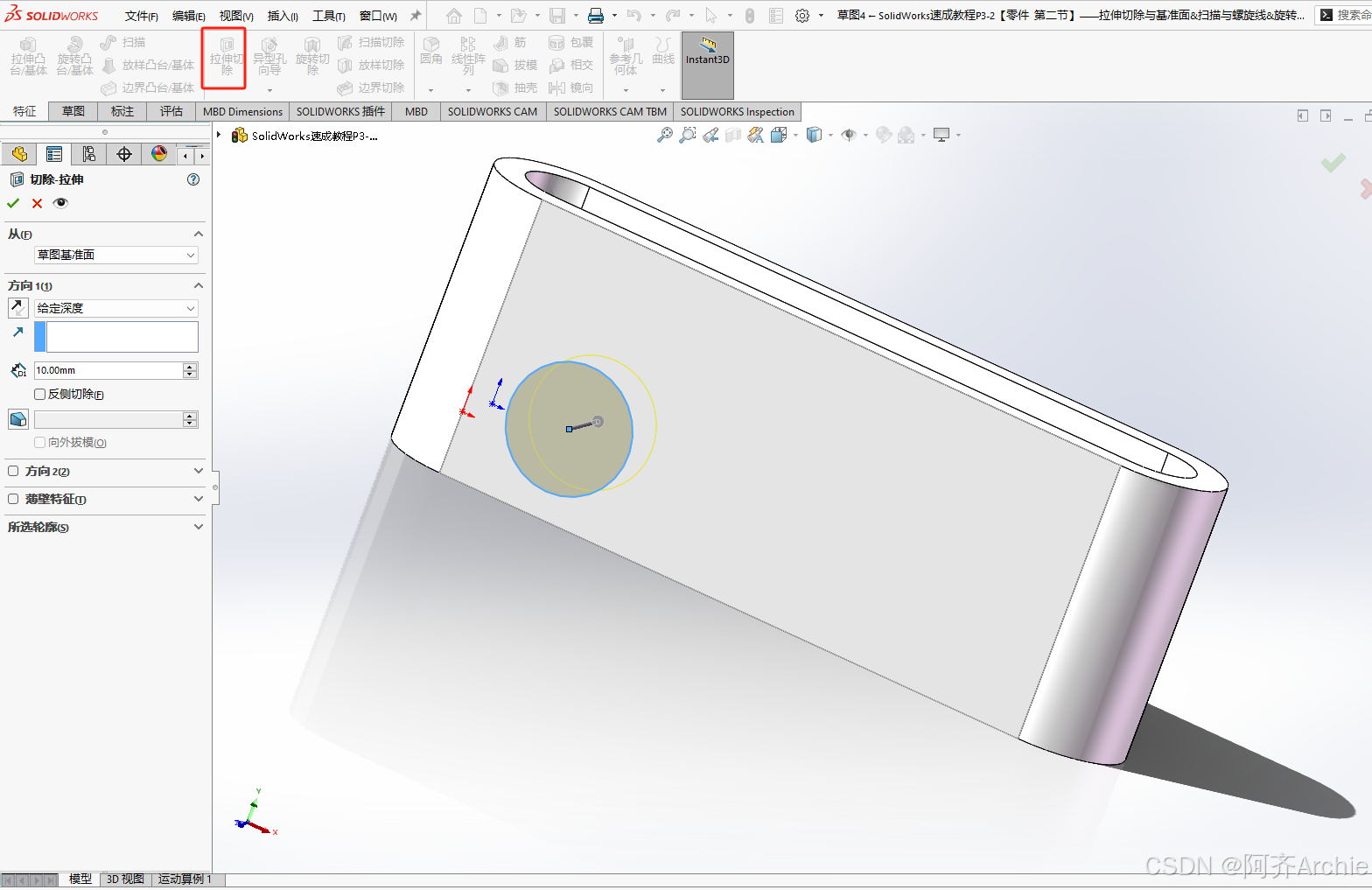

现在直接切换到特征选项卡，点击拉伸切除，可以在零件视窗中看到预览

我们可以在属性栏看到，这是一个深度
