IIC协议

一、概念

两根通信线：SCL和SDA

同步，半双工

带数据应答

支持总线挂载多设备（一主多从、多主多从）

一主多从：单片机作为主机，挂载在IIC总线上的所有模块都是从机，主机可以控制和哪一个从机进行通信。任何时候，都是主机完全掌控SCL时钟线，在SDA空闲状态下，主机可以获得SDA总线的控制，只有在从机发送数据和应答位时，主机才会将SDA的控制权移交给从机。

多主多从：所有设备都可以充当主机，当一个设备是主机，但是突然出现一个设备打断，说他想当主机（由于IIC总线只能由一个设备进行控制），因此会进行仲裁，获胜的一方是主机，失败则是从机

         时钟频率与数据传输率是如何对等的喃。因为一个SCL时钟周期只能传输1bit数据（并且只能在SCL的低电平期间进行SDA数据电平的变化），假如SCL的时钟频率为100KHz，那么1s中就能产生100K个SCL时钟周期，也就是说1s中可以传输100Kbit的数据。此时，可以看出时钟频率100KHz与数据传输率100Kbit/s就是一样的了。

         IIC传输位速率在标准模式下可达100Kbit/s，快速模式下可达400Kbit/s，高速模式下可达3.4Mbit/s；也可以理解为时钟频率在标准模式下可达100kHz，快速模式下可达400kHz，高速模式下可达3.4MHz。（时钟频率（Hz）与数据传输速率（bit/s）两者是相同的概念。)

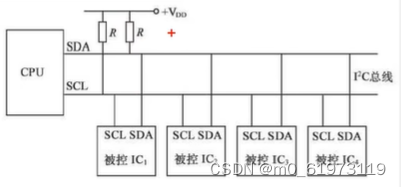

二、硬件连线

（1）所有IIC设备的SCL线连在一起，SDA线连在一起

（2）设备的SCL和SDA均要配置成开漏输出模式（因为SDA时半双工通信，所以主机和从机的SDA都会输入或者输出高低电平，但如果总线时序没有调节好，造成了主机和从机的SDA同时输出高电平，此时就会造成电路短路，所以IIC协议禁止SDA配置推挽输出模式；然后SCL配置为开漏输出原因时多主多从模式下需要使用此特性）

（3）SCL和SDA添加一个上拉电阻，阻值时4.7KΩ（开漏输出只能输出低电平，输出高电平时引脚初始浮空状态，所以提供一格上拉电阻，可以输出一个弱高电平）

三、IIC软件时序

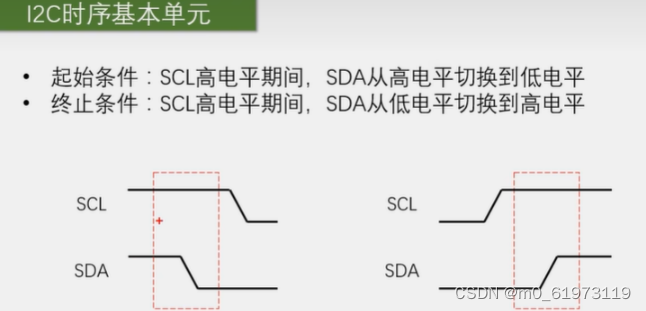

（1）起始和终止条件

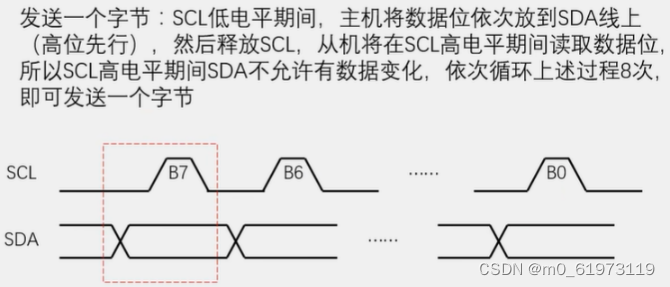

（2）发送一个字节

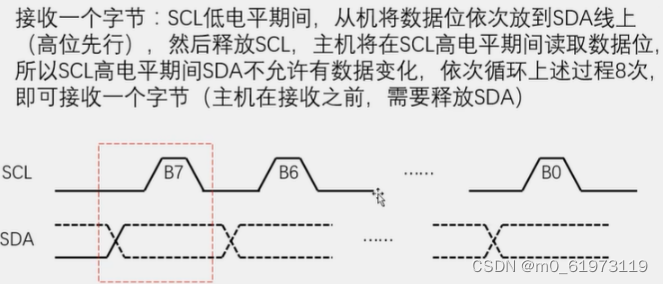

（3）接收一个字节

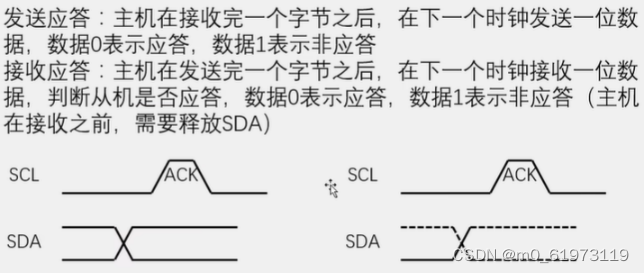

 （4）发送和接收应答

（5）指定地址写一个字节

开始信号+从机地址&W+ack+寄存器地址+ack+数据+uack+结束信号

（6）当前地址读一个字节

对于指定设备，在当前地址指针指示的地址下，读取从机数据

时序：开始信号+从机地址&R+ack+数据+uack+结束信号

（但是从机并不知道应该读哪个寄存器的地址，所以此时采取读当前指针指向的寄存器的值，在从机中，所以寄存器的都被分到了同一个线性区域，并且会有一个单独的指针变量指示着其中的一个寄存器，其值在上电默认，一般指向0地址，并且每写入一个字节或者读出一个字节之后，这个指针会自动加一，移动到下一个寄存器，所以如果主机没有指定要读取那个寄存器的地址，那么就会返回当前指针指向的值，如果从机指定了要读的寄存器的地址，那么指针变量会指向要读的寄存器的地址，读写该寄存器之后指针变量会加一）

（7）指定地址读一个字节

开始时序+从机地址&W+ack+寄存器地址+ack+开始时序+从机地址&R+ack+数据+uack+结束信号

（8）指定地址写多个字节

开始信号+从机地址&W+ack+寄存器地址+ack+数据1+ack+数据2+ack+...+数据n+uack+结束信号

（9）指定地址读多个字节

开始时序+从机地址&W+ack+寄存器地址+ack+开始时序+从机地址&R+ack+数据1+ack+数据2+ack+...+数据n+uack+结束信号

四、软件模拟代码（GD32F303）

#include "MyIIC.h"

/*引脚配置层*/
#define MYIIC_SCL_PORT (GPIOB)
#define MYIIC_SCL_PIN (GPIO_PIN_10)
#define MYIIC_SDA_PORT (GPIOB)
#define MYIIC_SDA_PIN (GPIO_PIN_11)

void MyI2C_delay()
{
	int i = 400;
	while(i--);
}

/**
  * 函    数：I2C写SCL引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
  */
void MyI2C_W_SCL(uint8_t BitValue)
{
	gpio_bit_write(MYIIC_SCL_PORT, MYIIC_SCL_PIN, (bit_status)BitValue);		//根据BitValue，设置SCL引脚的电平
	MyI2C_delay();
}

/**
  * 函    数：I2C写SDA引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue为1时，需要置SDA为高电平
  */
void MyI2C_W_SDA(uint8_t BitValue)
{
	gpio_bit_write(MYIIC_SDA_PORT, MYIIC_SDA_PIN, (bit_status)BitValue);		//根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
	MyI2C_delay();												//延时10us，防止时序频率超过要求
}

/**
  * 函    数：I2C读SDA引脚电平
  * 参    数：无
  * 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
  * 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
  */
uint8_t MyI2C_R_SDA(void)
{
	uint8_t BitValue;
	BitValue = gpio_output_bit_get(MYIIC_SDA_PORT, MYIIC_SDA_PIN);		//读取SDA电平
	MyI2C_delay();												//延时10us，防止时序频率超过要求
	return BitValue;											//返回SDA电平
}

/**
  * 函    数：I2C初始化
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
  */
void MyI2C_Init(void)
{
	/*开启时钟*/
	rcu_periph_clock_enable(RCU_GPIOB);//开启GPIOB的时钟

	/*GPIO初始化*/
	gpio_init(MYIIC_SCL_PORT, GPIO_MODE_OUT_OD, GPIO_OSPEED_50MHZ,  MYIIC_SCL_PIN);
	gpio_init(MYIIC_SDA_PORT, GPIO_MODE_OUT_OD, GPIO_OSPEED_50MHZ,  MYIIC_SDA_PIN);

	/*设置默认电平*/
	MyI2C_W_SCL(1);		//（释放总线状态）
	MyI2C_W_SDA(1);
}

/*协议层*/

/**
  * 函    数：I2C起始
  * 参    数：无
  * 返 回 值：无
  */
void MyI2C_Start(void)
{
	MyI2C_W_SDA(1);							//释放SDA，确保SDA为高电平
	MyI2C_W_SCL(1);							//释放SCL，确保SCL为高电平
	MyI2C_W_SDA(0);							//在SCL高电平期间，拉低SDA，产生起始信号
	//MyI2C_W_SCL(0);							//起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}

/**
  * 函    数：I2C终止
  * 参    数：无
  * 返 回 值：无
  */
void MyI2C_Stop(void)
{
	MyI2C_W_SDA(0);							//拉低SDA，确保SDA为低电平
	MyI2C_W_SCL(1);							//释放SCL，使SCL呈现高电平
	MyI2C_W_SDA(1);							//在SCL高电平期间，释放SDA，产生终止信号
}



/**
  * 函    数：I2C发送一个字节
  * 参    数：Byte 要发送的一个字节数据，范围：0x00~0xFF
  * 返 回 值：无
  */
void MyI2C_SendByte(uint8_t Byte)
{
	uint8_t i;
	for (i = 0; i < 8; i ++)				//循环8次，主机依次发送数据的每一位
	{
		MyI2C_W_SCL(0);						//拉低SCL，主机开始发送下一位数据
		/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/
		MyI2C_W_SDA(!!(Byte & (0x80 >> i)));//使用掩码的方式取出Byte的指定一位数据并写入到SDA线
		MyI2C_W_SCL(1);						//释放SCL，从机在SCL高电平期间读取SDA
	}
	MyI2C_W_SCL(0);						//拉低SCL，等待从机发送应答位


//	uint8_t i;
//	for (i = 0; i < 8; i ++)				//循环8次，主机依次发送数据的每一位
//	{
//		/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/
//		MyI2C_W_SDA(!!(Byte & (0x80 >> i)));//使用掩码的方式取出Byte的指定一位数据并写入到SDA线
//		MyI2C_W_SCL(1);						//释放SCL，从机在SCL高电平期间读取SDA
//		MyI2C_W_SCL(0);						//拉低SCL，主机开始发送下一位数据
//	}
}

/**
  * 函    数：I2C接收一个字节
  * 参    数：无
  * 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
  */
uint8_t MyI2C_ReceiveByte(void)
{
	uint8_t i, Byte = 0x00;					//定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
	MyI2C_W_SDA(1);							//接收前，主机先确保释放SDA，避免干扰从机的数据发送
	for (i = 0; i < 8; i ++)				//循环8次，主机依次接收数据的每一位
	{
		MyI2C_W_SCL(1);						//释放SCL，主机机在SCL高电平期间读取SDA
		if (MyI2C_R_SDA()){Byte |= (0x80 >> i);}	//读取SDA数据，并存储到Byte变量
													//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
		MyI2C_W_SCL(0);						//拉低SCL，从机在SCL低电平期间写入SDA
	}
	return Byte;							//返回接收到的一个字节数据
}

/**
  * 函    数：I2C发送应答位
  * 参    数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
  * 返 回 值：无
  */
void MyI2C_SendAck(uint8_t AckBit)
{
	MyI2C_W_SDA(AckBit);					//主机把应答位数据放到SDA线
	MyI2C_W_SCL(1);							//释放SCL，从机在SCL高电平期间，读取应答位
	MyI2C_W_SCL(0);							//拉低SCL，开始下一个时序模块
}

/**
  * 函    数：I2C接收应答位
  * 参    数：无
  * 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
  */
uint8_t MyI2C_ReceiveAck(void)
{
	uint8_t AckBit;							//定义应答位变量
	MyI2C_W_SDA(1);							//接收前，主机先确保释放SDA，避免干扰从机的数据发送
	MyI2C_W_SCL(1);							//释放SCL，主机机在SCL高电平期间读取SDA
	AckBit = MyI2C_R_SDA();					//将应答位存储到变量里
	MyI2C_W_SCL(0);							//拉低SCL，开始下一个时序模块
	return AckBit;							//返回定义应答位变量
}

#ifndef __MYI2C_H
#define __MYI2C_H

#include "gd32f30x.h"
#include "string.h"

void MyI2C_Init(void);
void MyI2C_Start(void);
void MyI2C_Stop(void);
void MyI2C_SendByte(uint8_t Byte);
uint8_t MyI2C_ReceiveByte(void);
void MyI2C_SendAck(uint8_t AckBit);
uint8_t MyI2C_ReceiveAck(void);

#endif
