【STM32CubeMX】配置STM32G031G8U6

一、MCU选择器建立项目
二、配置系统参数
三、配置ADC
四、配置其他外设
五、项目管理
六、生成项目源程序

使用STM32CubeMX建立项目过程

自从ST推出了STM32CubeMX以后，建立STM32项目就简单很多了，不要去找各种各样的库函数，并且去初始化这些库函数，CubeMX通过图形化的界面很容易就将各种模块的初始化搞定了，并且自动生成了项目。

一、MCU选择器建立项目

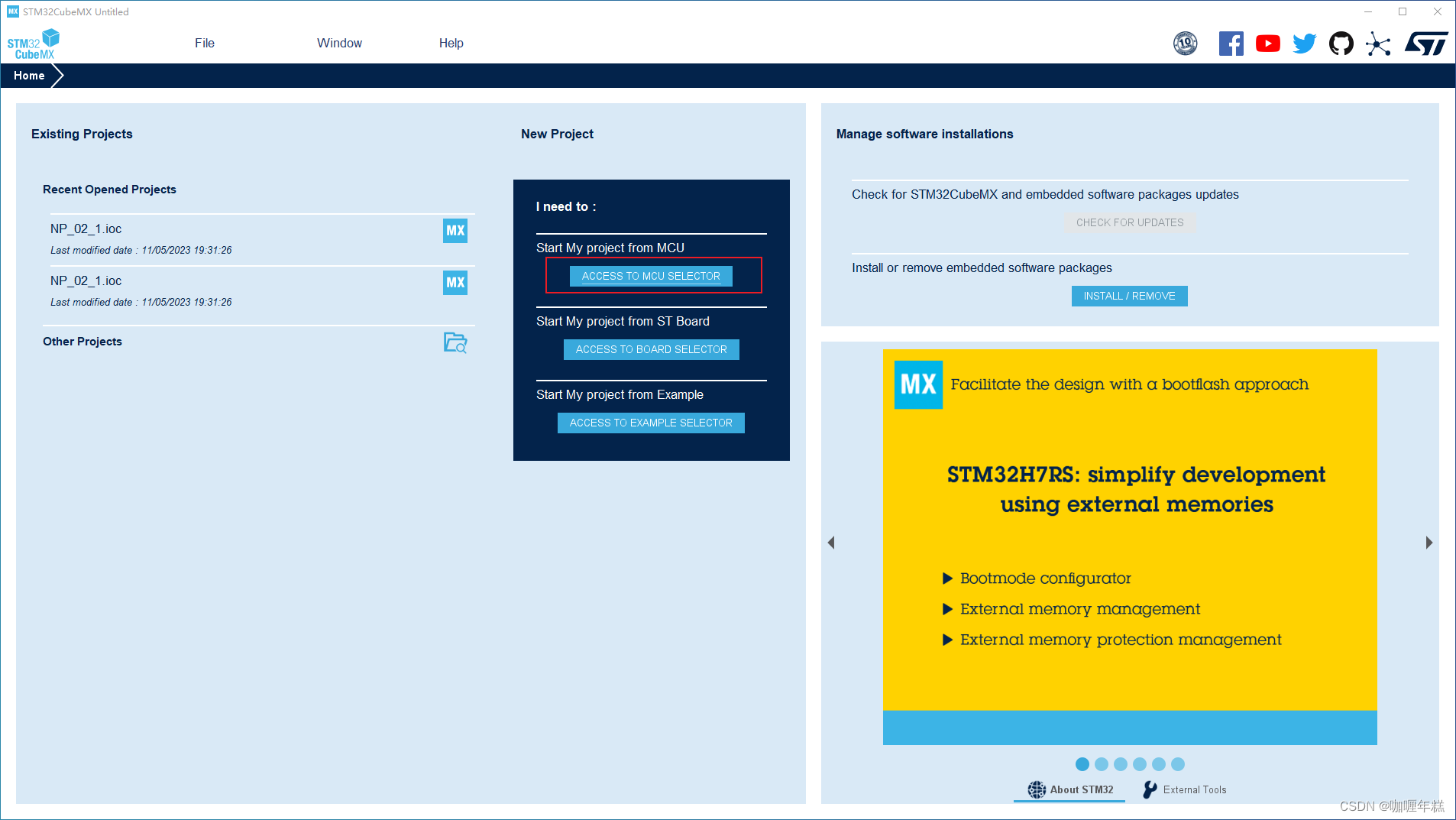

1、打开CubeMX以后，选“通过MCU选择器来建立新项目”

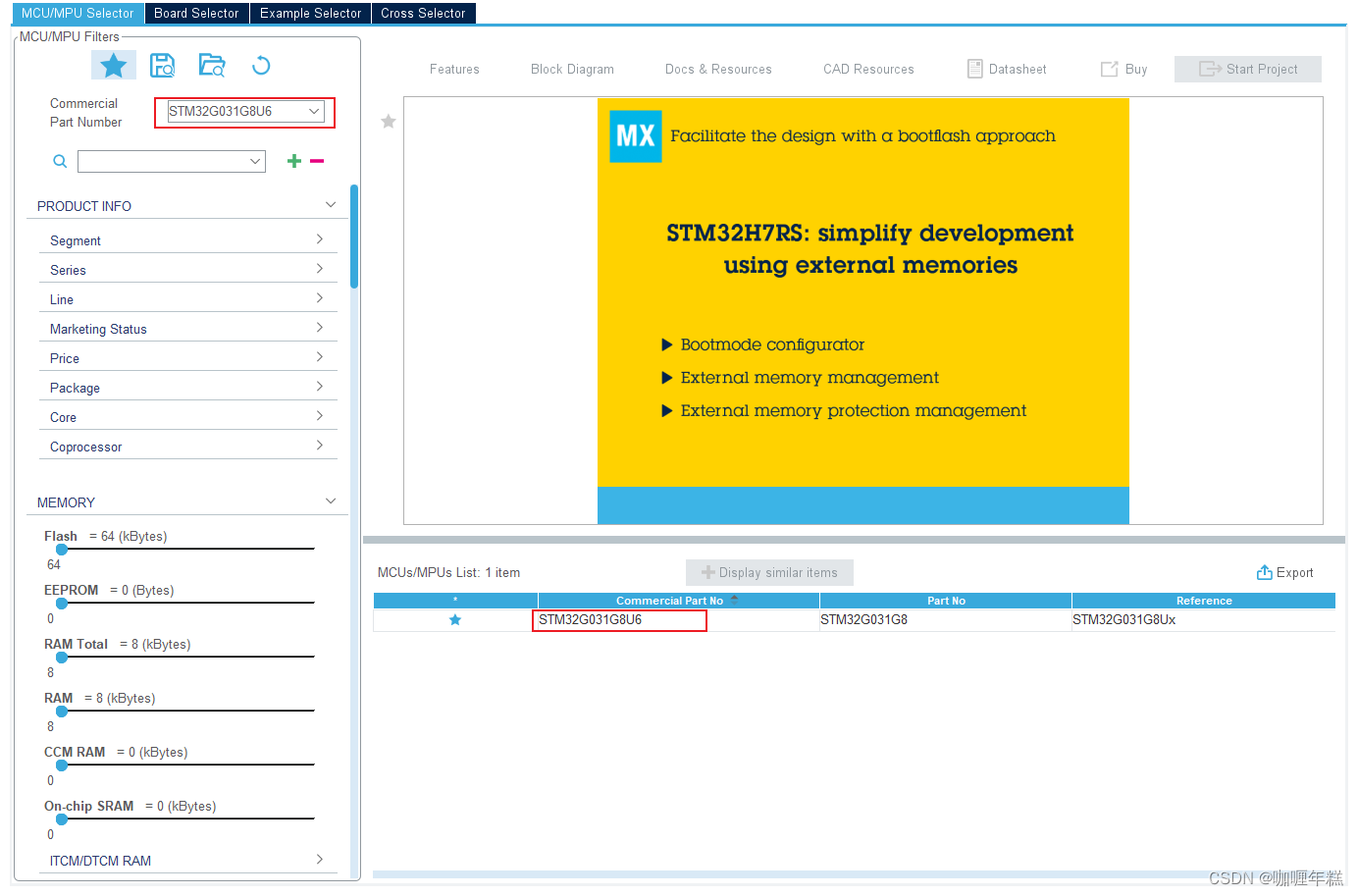

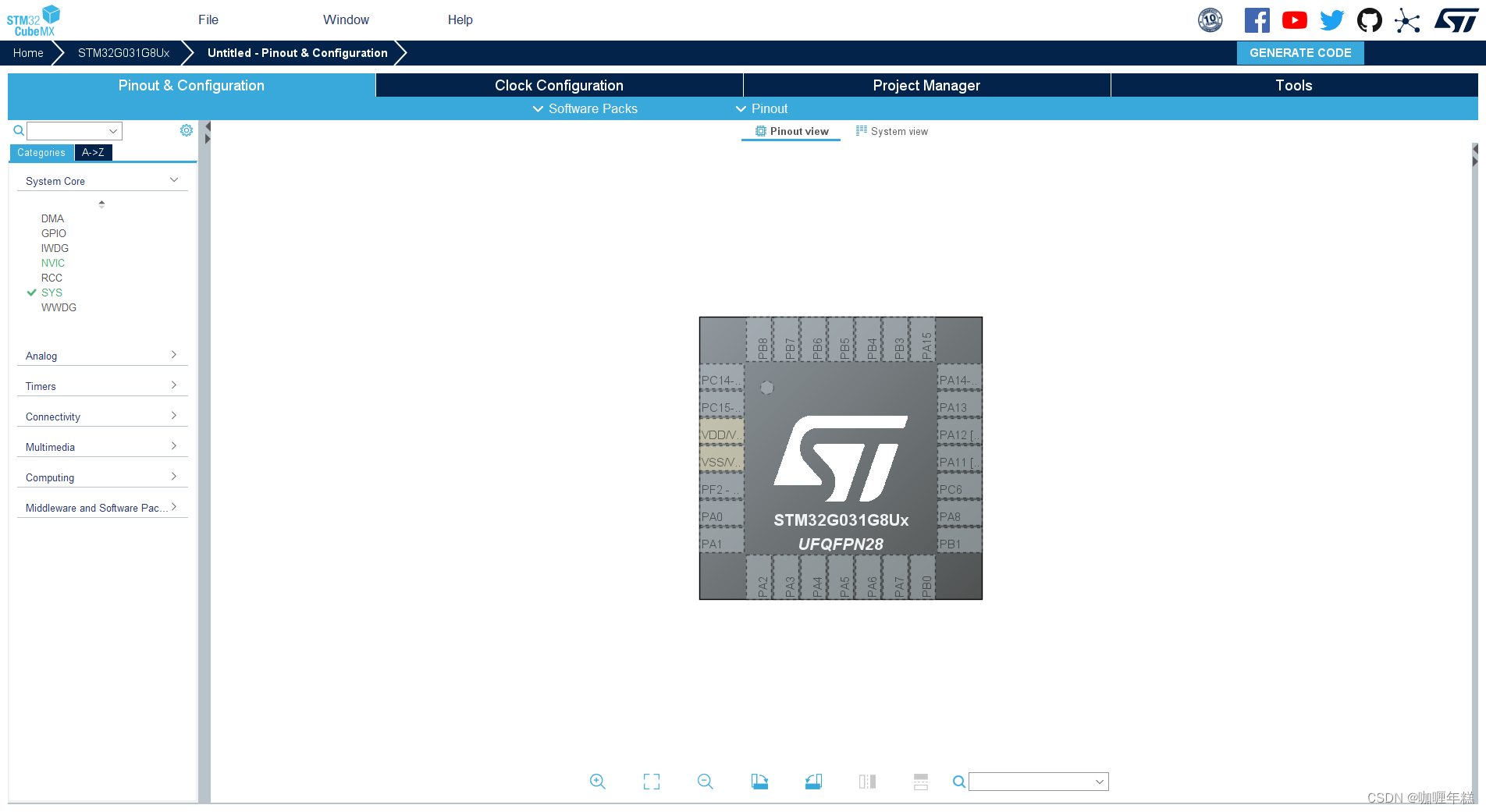

找到STM32G031G8，并开始项目

二、配置系统参数

2、System Core部分：

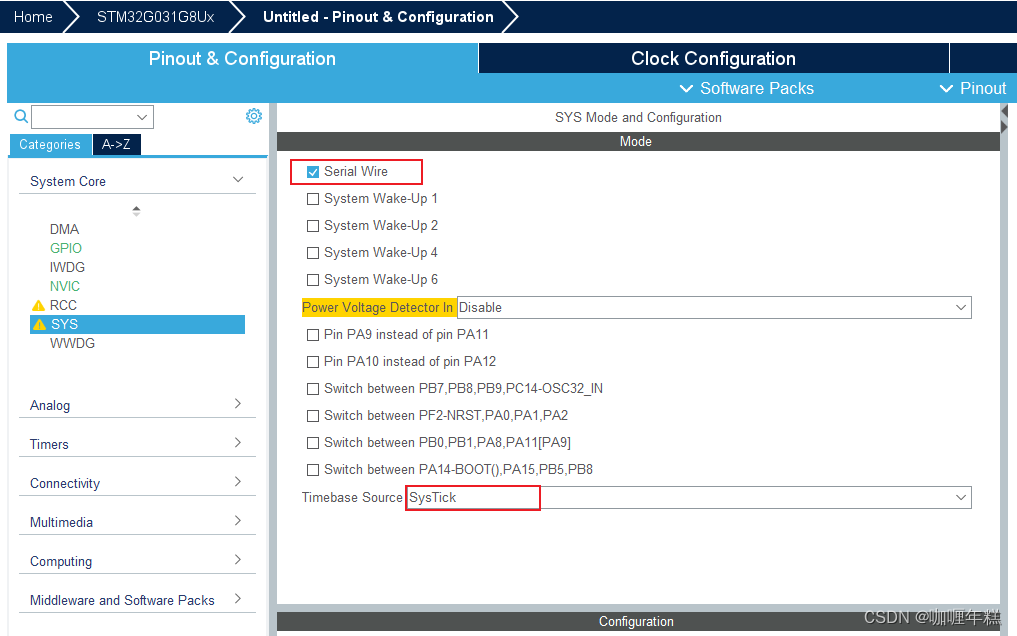

SYS：选“Serial Wire”，这个是调试接口（二线调试口：SWCLK、SWDIO），一定要的，不然你的ST-LINK就连不上单片机了

RCC：系统时钟是晶振频率，外部晶振和内部晶振：根据需求配置

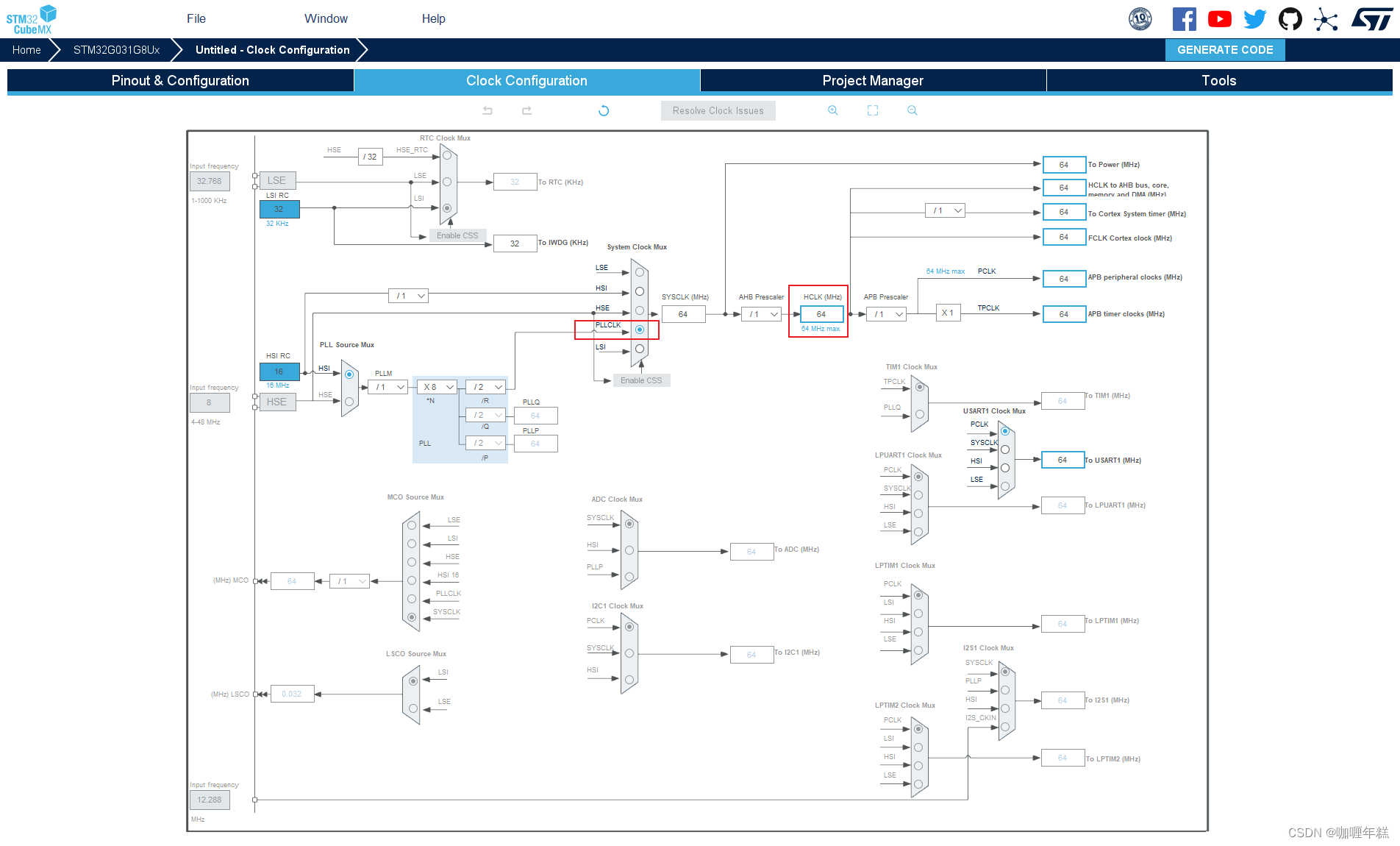

3、时钟配置

32.768KHz提供给RTC，IWDG由内部低速RC提供

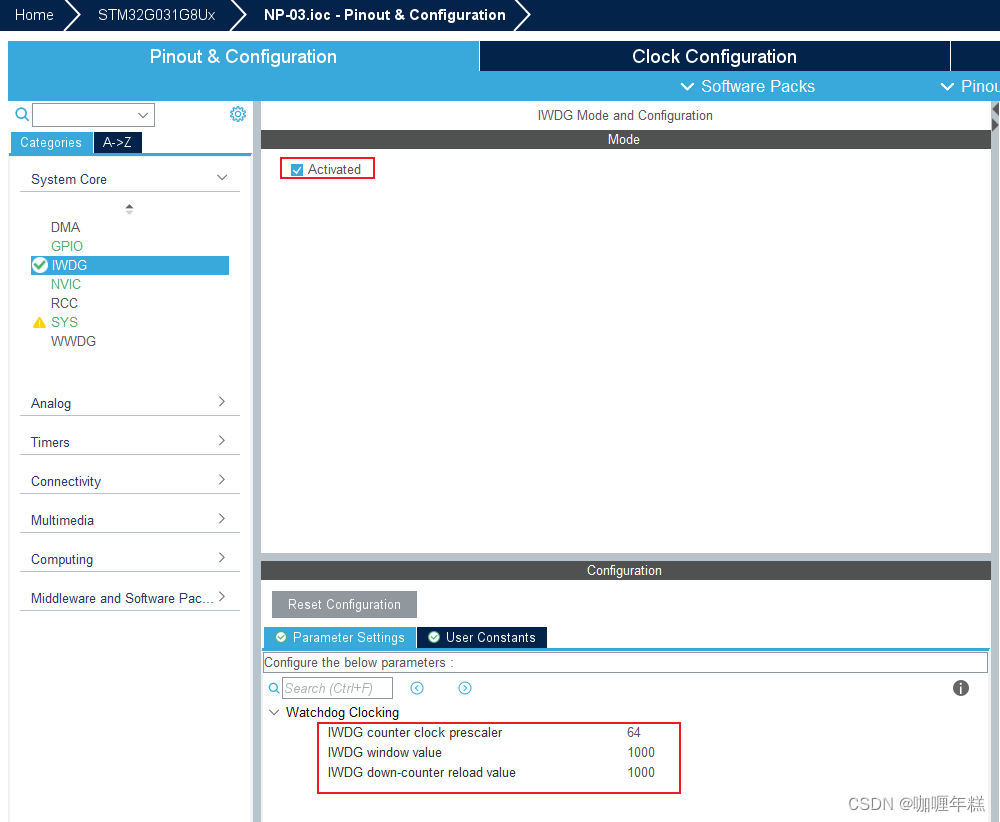

IWDG：独立看门狗，这个需要的，先使能，生成项目后，先把它注释掉，不然不好调试，这个后面再讲

三、配置ADC

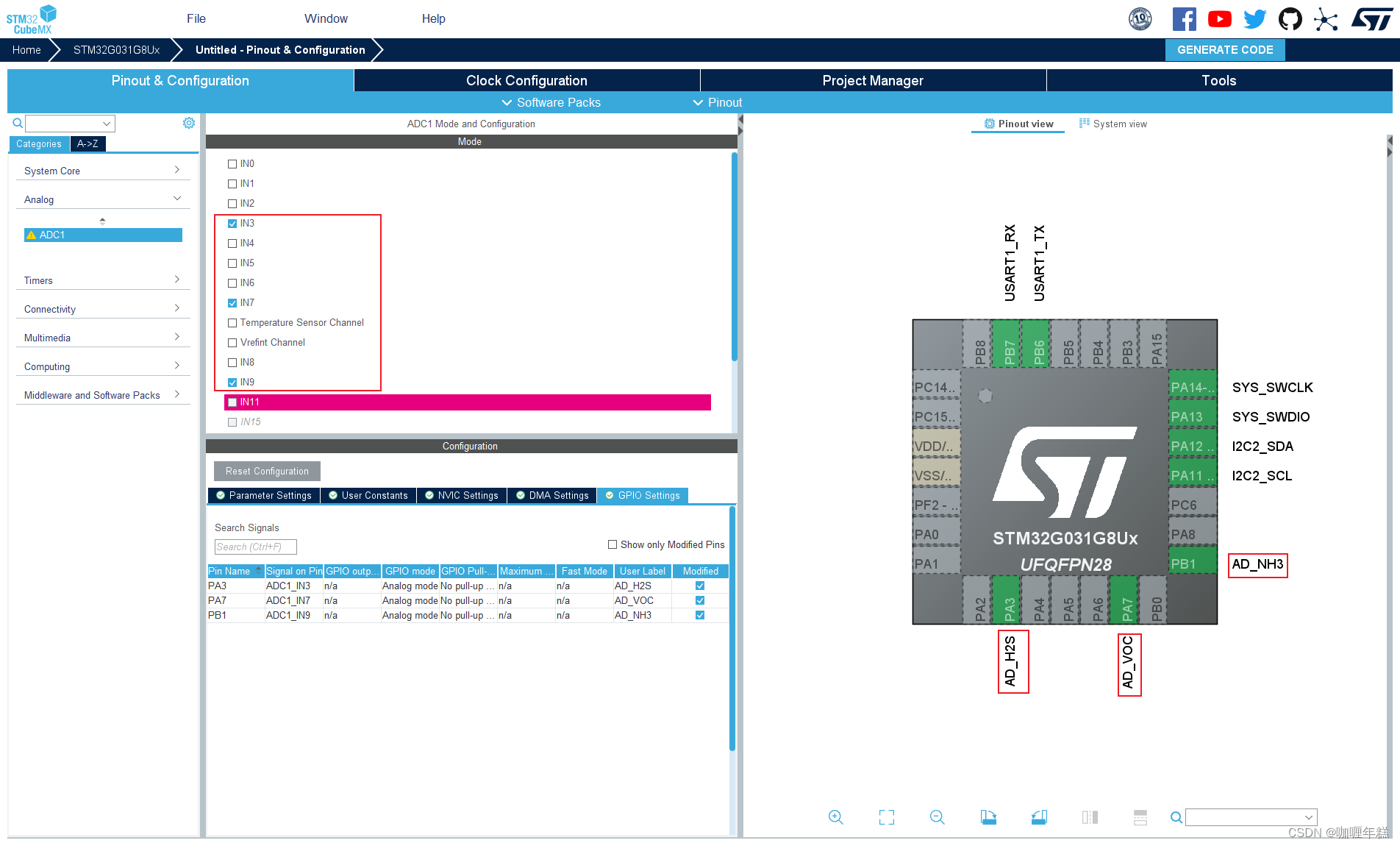

ADC配置通道

四、配置其他外设

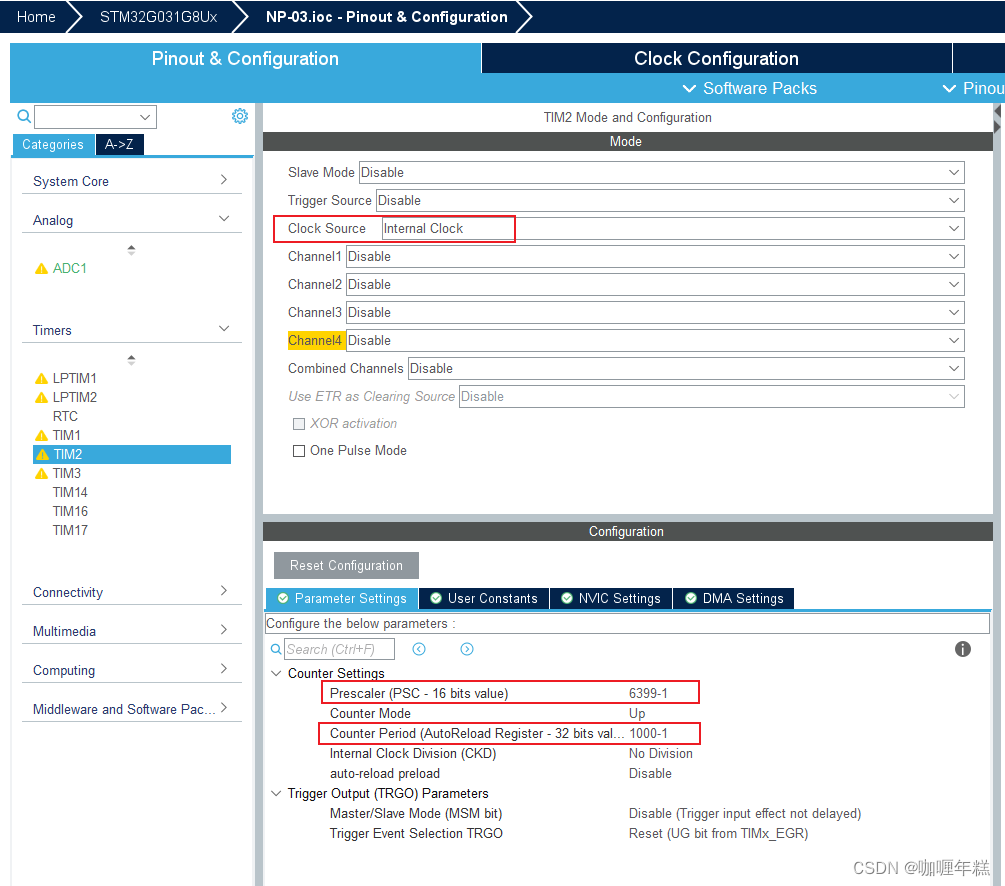

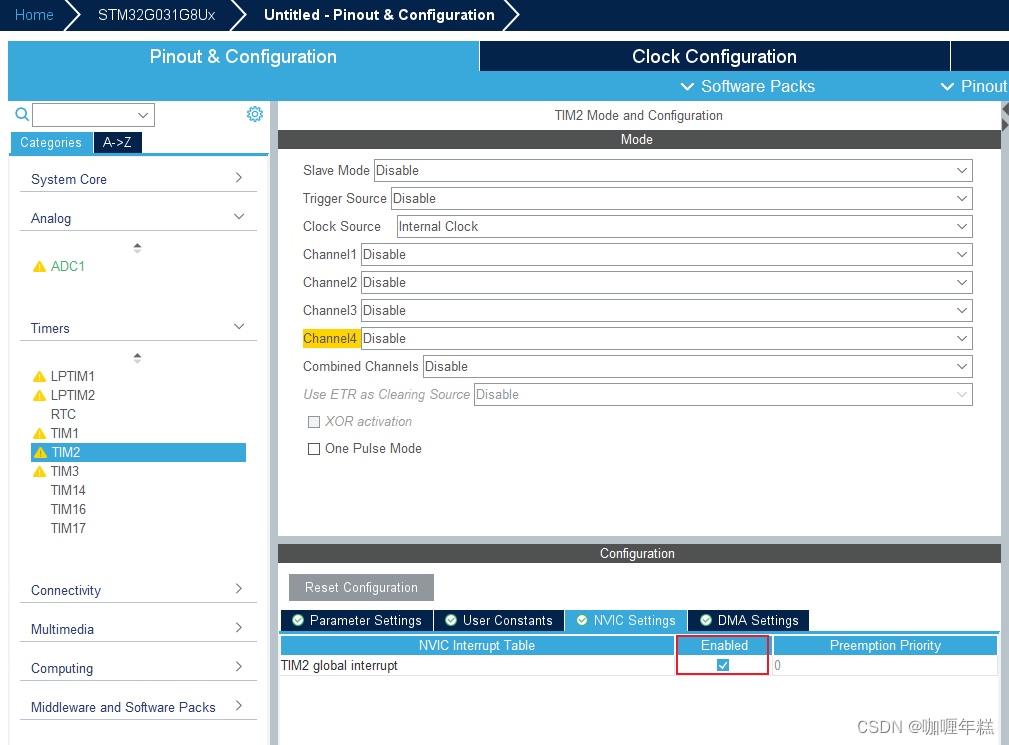

3、Timers部分

RTC：实时时钟，我们先使能，并且打开“internal Wake UP”，这个主要用于低功耗的时候计时，设定MCU进入低功耗以后，设定RTC开始计时及时间间隔，RTC计时到了以后，会产生一个内部中断，这个中断会立即唤醒MCU，MCU立即从下一条程序开始执行，可以说STM32的低功耗还是很容易做的。

4、Connectivity部分：

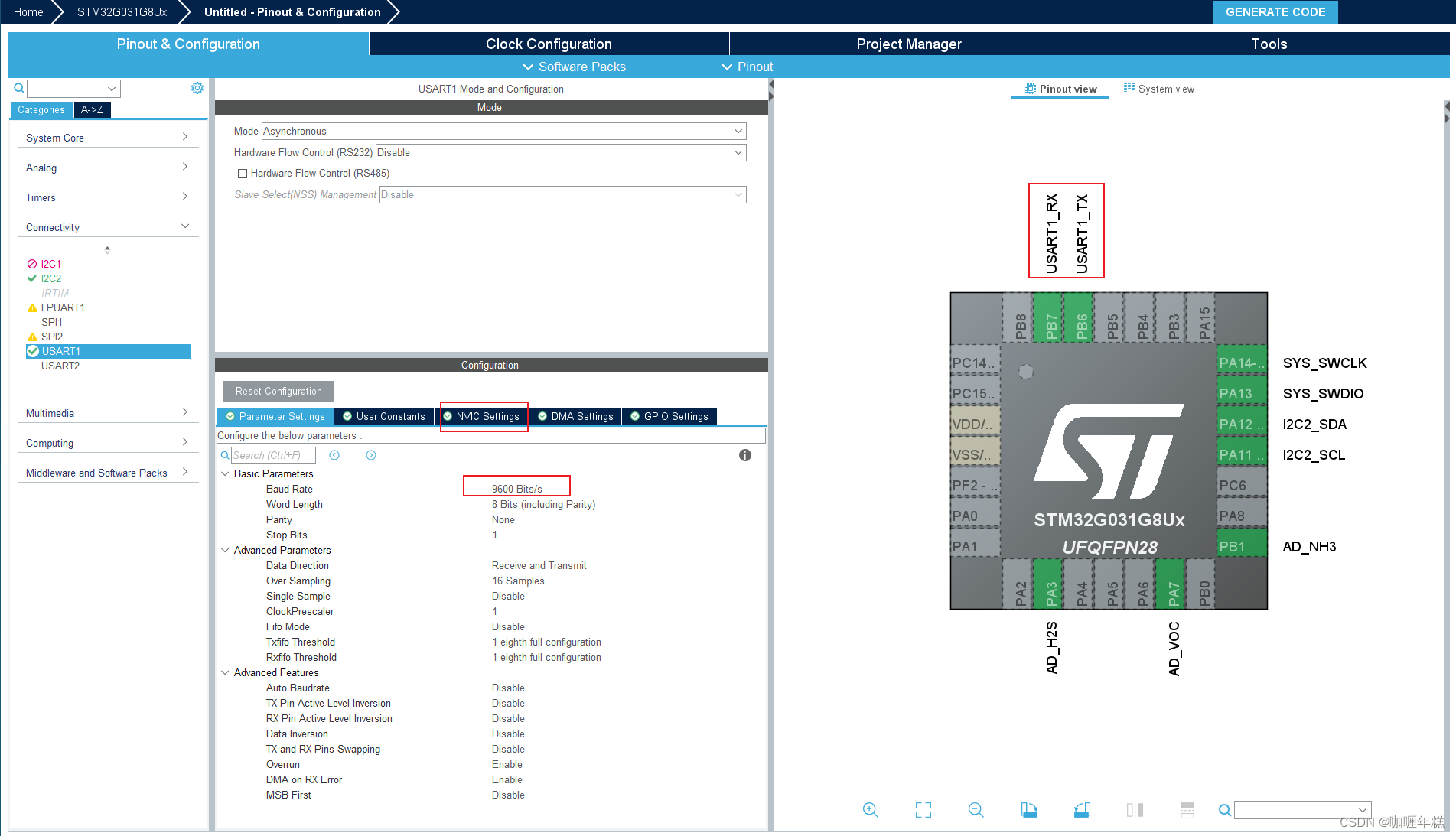

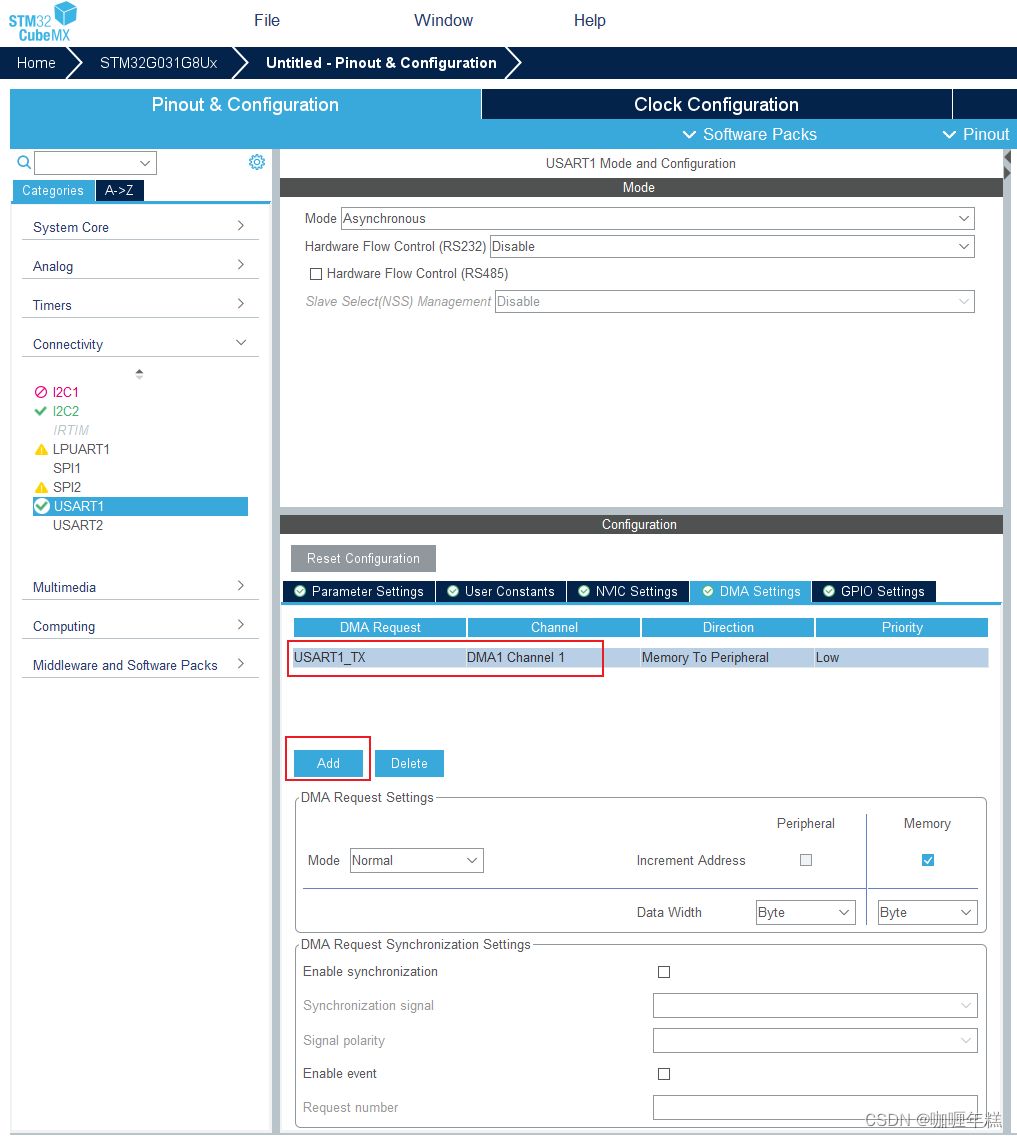

UART1的设置：1，使能UART1，2，打开UART1的中断（NVIC）3，添加UART1_TX为DMA发送，我这里比较喜欢DMA发送，只要给出发送指令后，就不要管了，因为DMA是自动的；4，在GPIO Setting里面，将UART1的RX设定为内部上拉（PULL UP）UART2的设置可以按照UART1。如果UART2没有用到，UART2的RX可以不用设定内部上拉，这样在低功耗的时候更省电

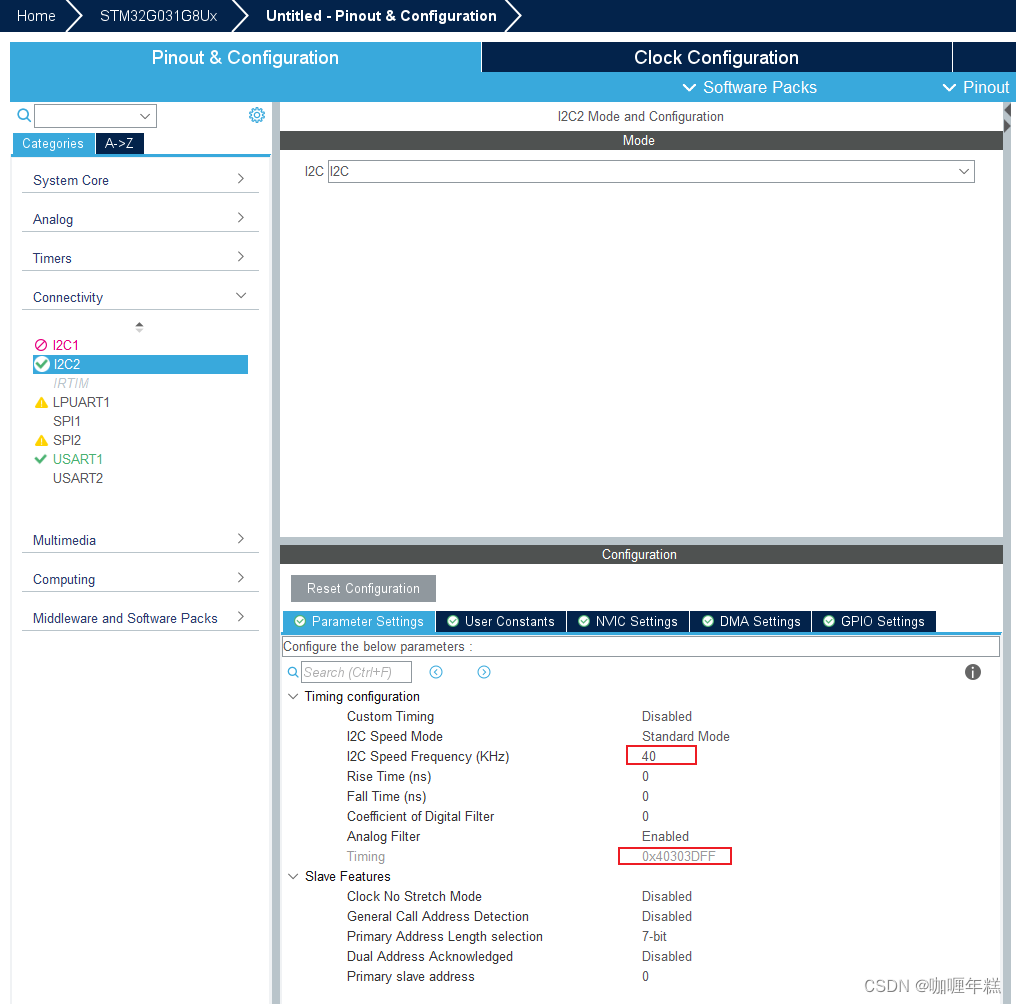

I2C

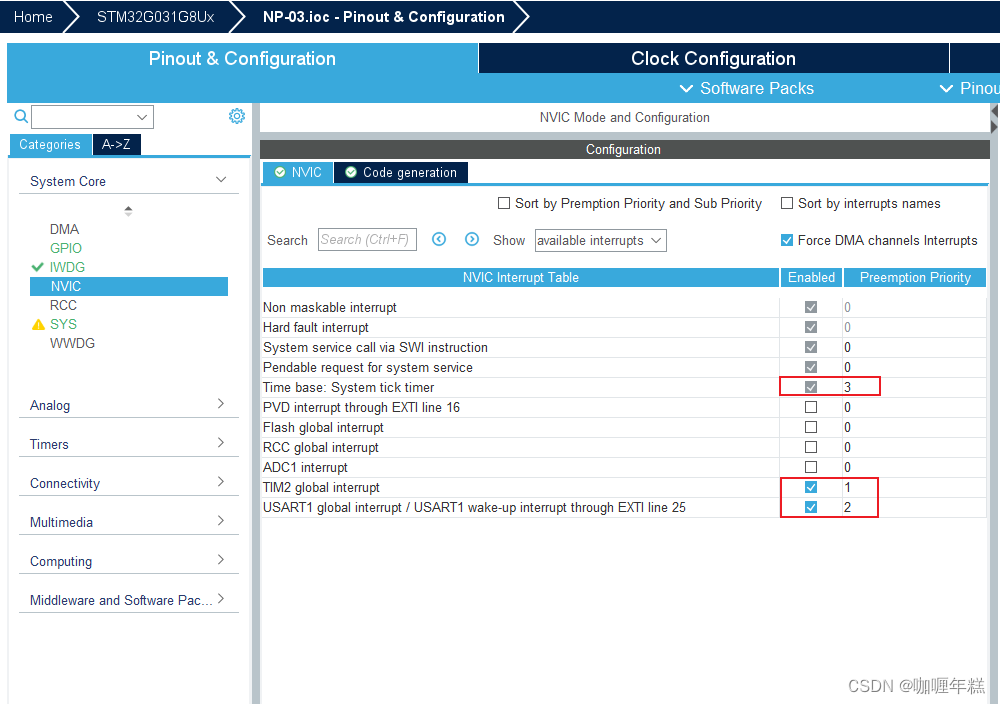

NVIC中断 优先级设置

五、项目管理

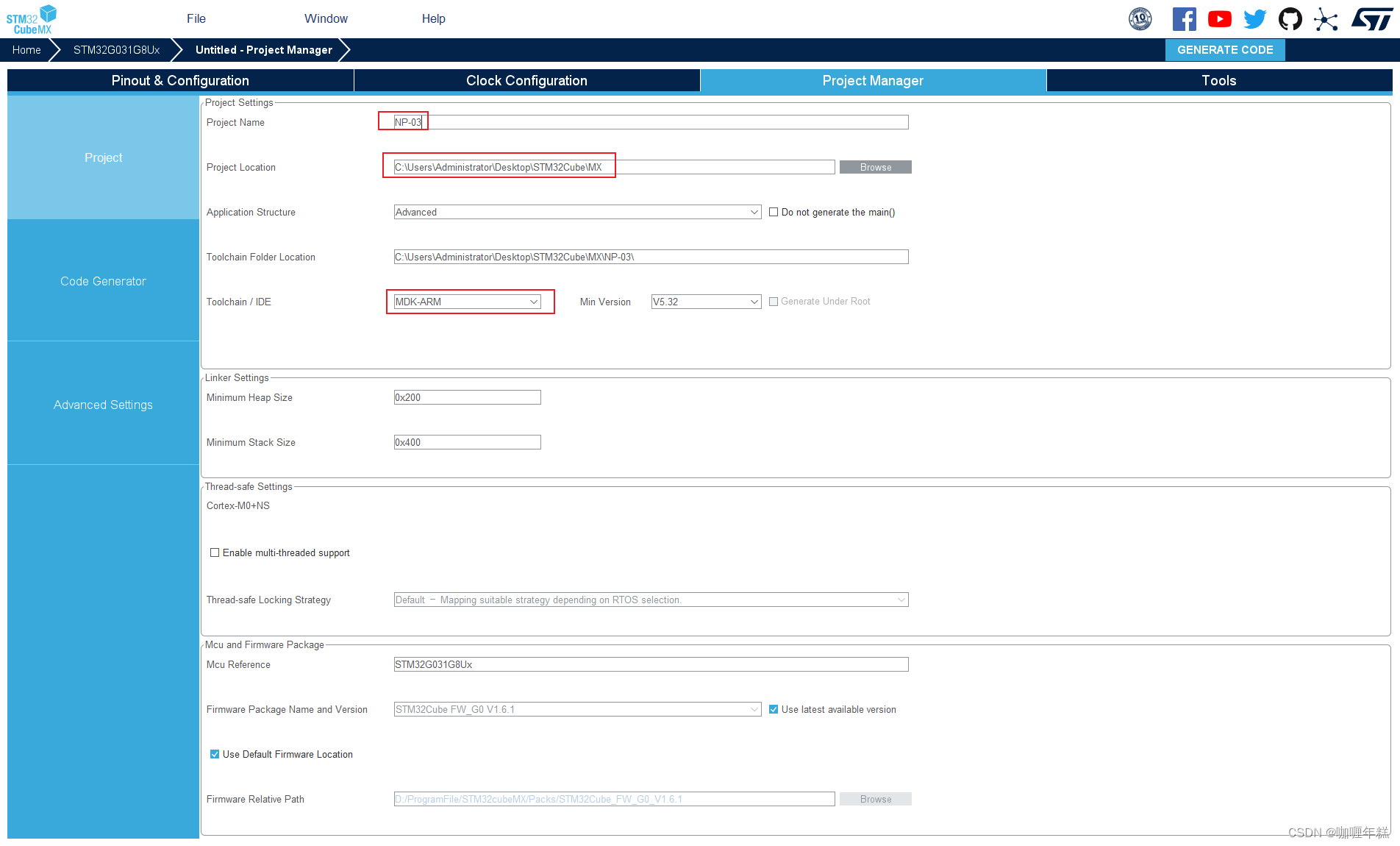

项目的路径及名称，按照自己的要求

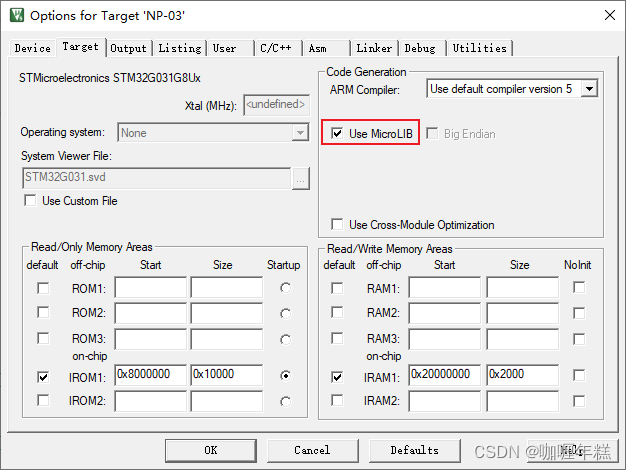

需要注意的是，我们这里选KEIL MDK-ARM作为编译、调试环境

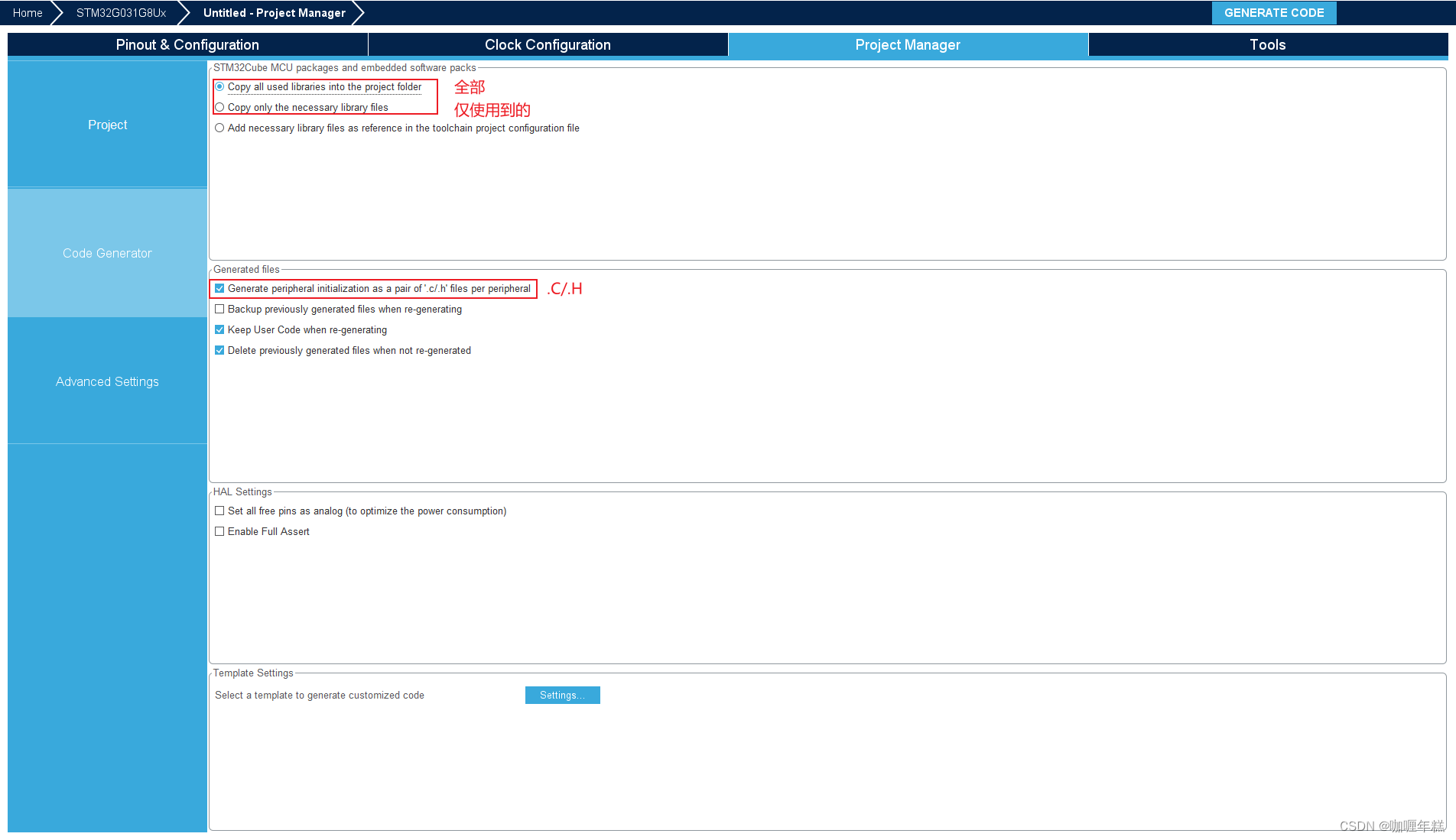

在Code Genarator里面

六、生成项目源程序

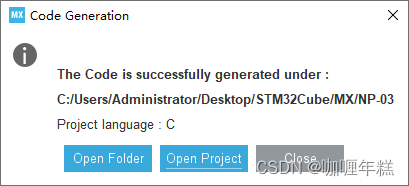

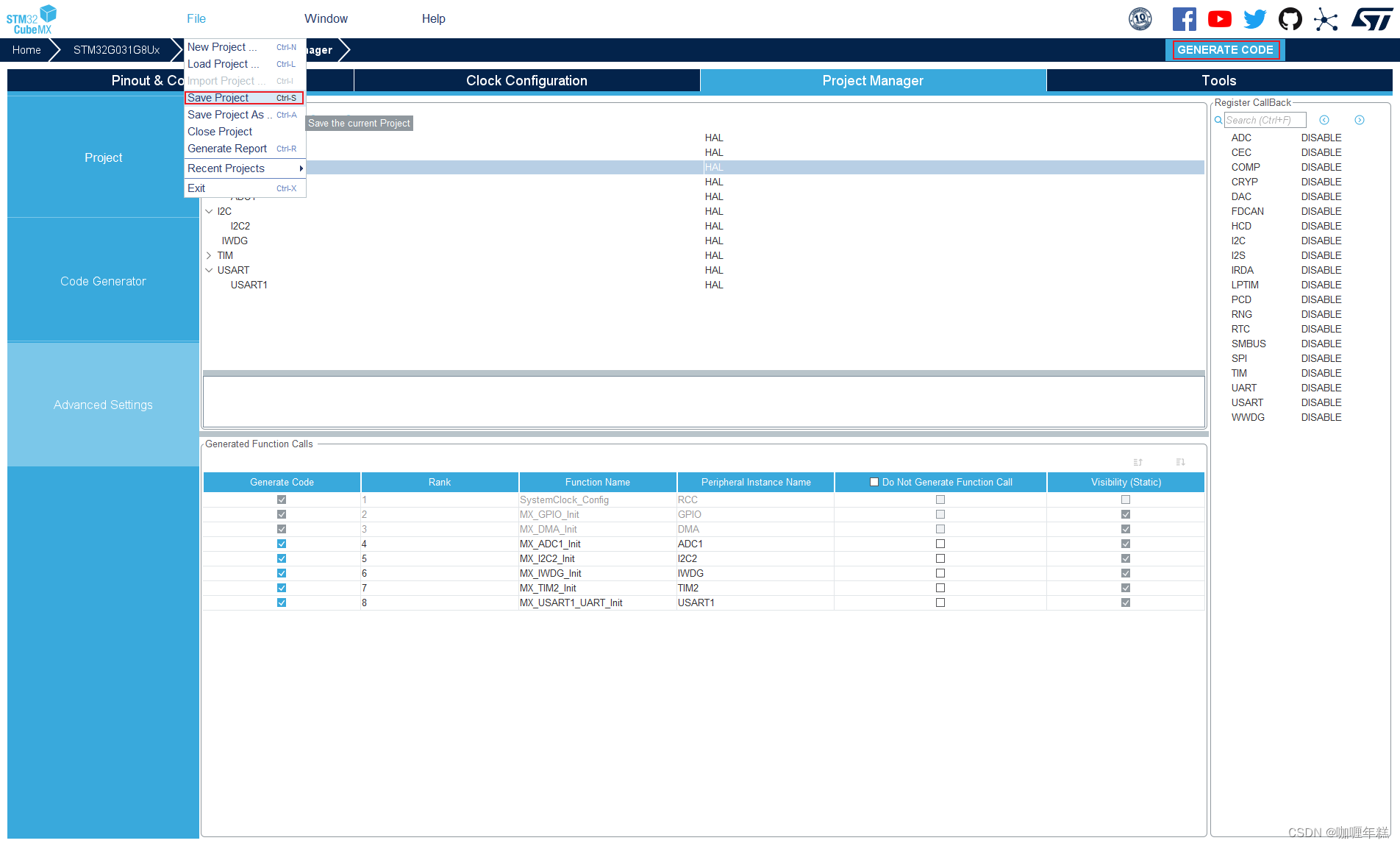

点击“GENERATE CODE”生成项目源程序，最后记得保存项目文件
