电源环路测试

开关电源一直以来都是电子测试测量中非常重要的设备，由于开关电源具备转换效率高，体积小等优点，在市场中也越来越占据主导位置。

对于开关电源的测试，一直是电源的设计者与生产方关心的问题，而开关电源的稳定输出能力，也是用户选择一款电源最最基本的能力之一。

开关电源控制环路

这里用成本较低的示波器为例，高端的可以用环路分析仪

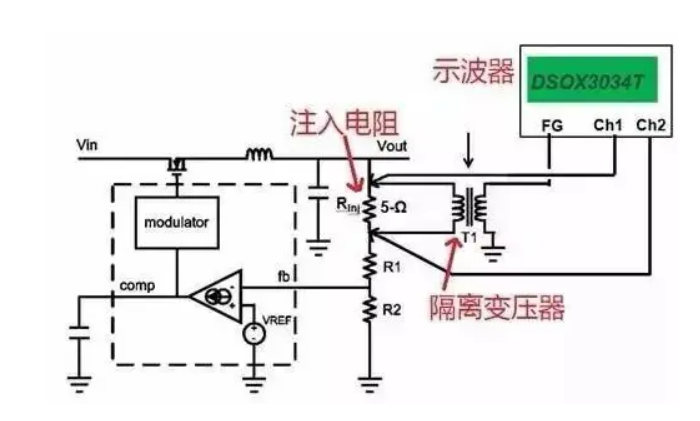

1.把分压电阻和输出电压断开，串入一个5-50ohm注入电阻；

2.利用示波器波形发生器，经过隔离变压器连接到注入电阻两端；

3.示波器两个通道分别测量注入电阻上端到地电压（输出电压）和注入电阻下端到地电压（传递函数的Vin）；

4.利用示波器自带环路响应测试软件运行自动测试，即可测出开关电源增益和相位曲线。

结果分析

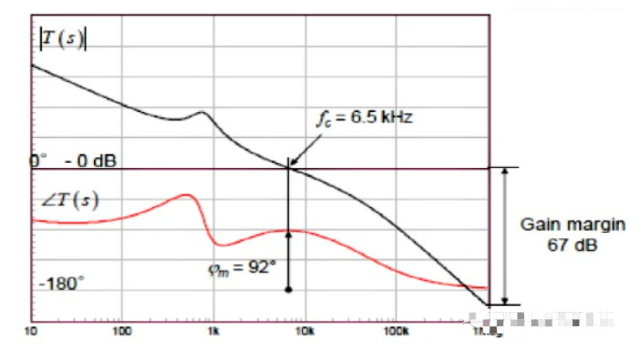

1.幅频响应曲线，如图2中黑线

2.相频响应曲线，如图2中红线

3.穿越频率(Crossoverfrequency)：幅频曲线穿越0dB处的频率点，图2中为6.5kHz（建议为开关频率的5%--20%）

4.相位裕量(Phasemargin)：相频曲线在穿越频率处的相位和-180度之间的相位差，图2中为92°

（要求一定要大于45°，建议45°-- 80° ）

(相位裕量表示电源系统保持稳定条件下所能承受的最大最大相位扰动，相位裕量越大，系统越稳定，但同时时间响应速度减慢，因此必须要有一个比较合适的相位裕量。)

5.增益裕量(Gainmargin)：幅频曲线在相频曲线达到-180度的频率处对应的增益，图2中为67dB

增益裕量表示控制系统保持稳定条件下所能承受的最大增益扰动（建议小于 -10dB）

6.增益衰减（开关频率对应的增益）：建议值小于 -20dB
