LCR 测试仪短路校准的重要性和步骤

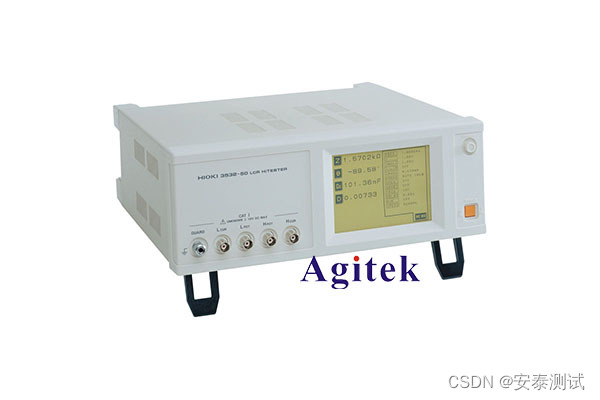

LCR 测试仪是用于测量电感(L)、电容(C)和电阻(R)的重要仪器。在进行任何精确的电子元件测量时,LCR 测试仪的校准都是必不可少的一个步骤。其中短路校准是最基本和最重要的一个校准过程。下面我们来详细了解一下 LCR 测试仪如何进行短路校准。

为什么需要进行短路校准?

LCR 测试仪在测量电子元件时会受到各种寄生参数的影响,例如测试线缆的电阻、电感和电容等。这些寄生参数会造成测量结果的偏差。为了消除这些误差,我们需要先进行短路校准。

短路校准的原理是将测试夹具短接在一起,此时测量的阻抗应该为零欧姆。通过测量实际的阻抗值,LCR 测试仪可以计算出寄生参数的值,并在后续测量时进行补偿,从而提高测量的准确性。

短路校准的步骤

1. 打开 LCR 测试仪,选择合适的测量模式和量程。

2. 将测试夹具短接在一起,确保良好的导通。

3. 进入 LCR 测试仪的校准菜单,选择"短路校准"选项。

4. 按照仪器提示,进行短路校准操作。通常需要按下"短路"按键或者菜单选项。

5. 等待校准完成,LCR 测试仪会显示短路电阻和电感的测量值。这就是寄生参数的补偿值。

6. 确认校准结果满足要求后,即可进行后续的电子元件测量。

需要注意的事项

1. 短路校准时,测试夹具必须牢固短接,不能有任何接触不良的情况。

2. 短路校准的环境温度应该与后续测量时的温度一致,以确保补偿的准确性。

3. 如果测试线缆或测试夹具发生变化,需要重新进行短路校准。

4. 某些 LCR 测试仪还支持开路校准,可以进一步校正寄生电容的影响。

LCR 测试仪的短路校准是确保测量准确性的关键步骤。通过消除寄生参数的影响,可以获得更加可靠的电子元件测量结果。掌握短路校准的方法和注意事项,有助于提高 LCR 测试仪的测量水平,为电子产品的研发和维修工作提供有力支持。
