matlab单缸内燃机设计

已知活塞的行程为216mm,进气门控制杆的行程为13mm。

1.设计曲柄滑块机构，分析所设计机构的最小传动角，若机构运动时存在问题，请提出解决方案。
2.取基圆半径为30mm，自拟进气门控制杆运动规律,试设计凸轮轮廓曲线。

设计分析问题，针对内燃机机构本身的特点展开分析，可进行拓展。采用解析法进行matlab编程。

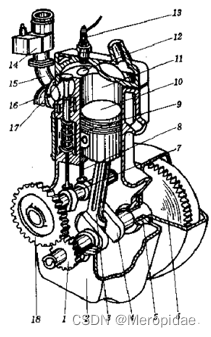

分析内燃机结构，核心分为两部分，凸轮机构和四杆机构

程序基于这两部分来设计；第一部分是对四杆机构的设计

设计阶段：

选用较为简单的对心曲柄滑块机构，分析程序参数设置如下：

曲柄长度r1=6.5mm；
连杆长度r2=25.5mm；
曲柄/连杆=0.255；
滑块（活塞）位移距离r3=13mm；

r1=6.5; %曲柄 单位mm
r2=25.5%连杆
x11=1:720;
for i=1:720
    x1(i)=i*pi/180;%曲柄角度
    %sin(x2(i))=-r1/r2*sin(x1(i));
    x2(i)=asin(-r1/r2*sin(x1(i)));%连杆角度
    r3(i)=r1*cos(x1(i))+r2*cos(x2(i));%滑块位移长度
    a(i)=90-abs(x2(i)/(pi/180))%传动角
end
plot(x11/60,r3);
xlabel('时间 t/sec')
ylabel('滑块位移r3/mm')

figure(2);%创建第2个演示窗口
plot(r3,a);
xlabel('滑块位移r3/mm')
ylabel('传动角 °')
disp(a)

上面为主程序，把结果也贴上来

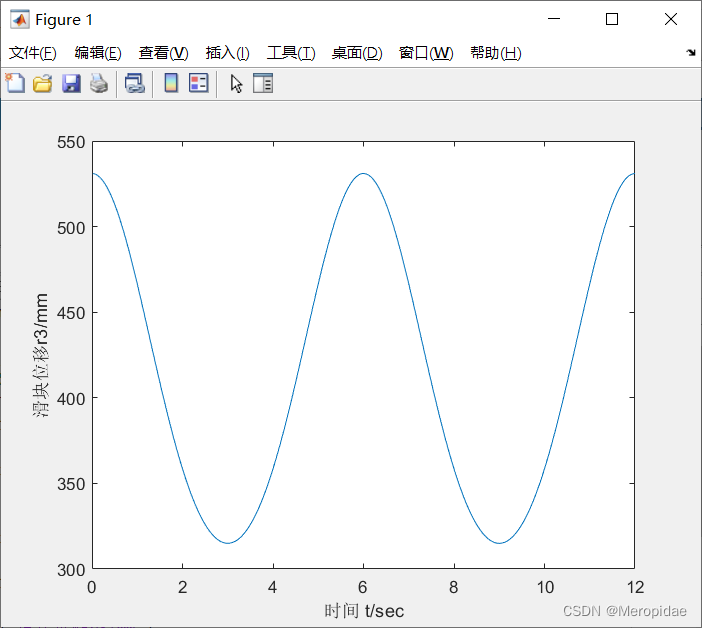

 时间与滑块位移图像

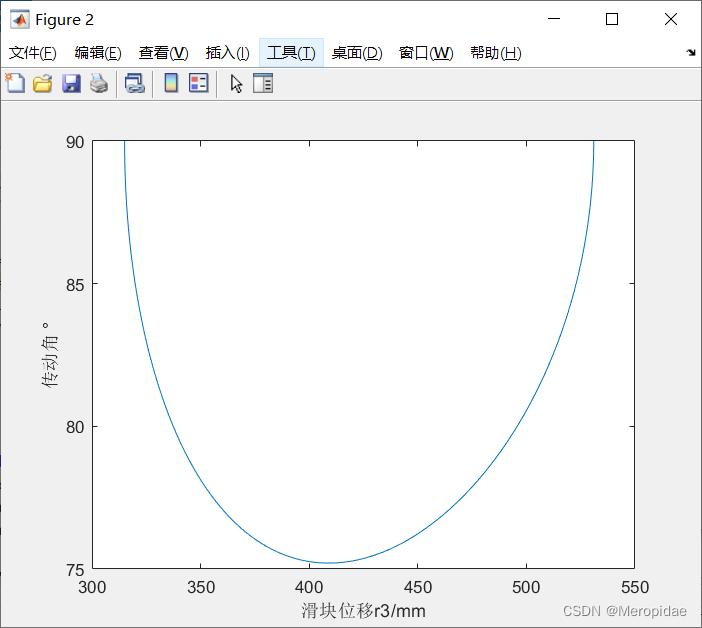

 位移与传动角图像

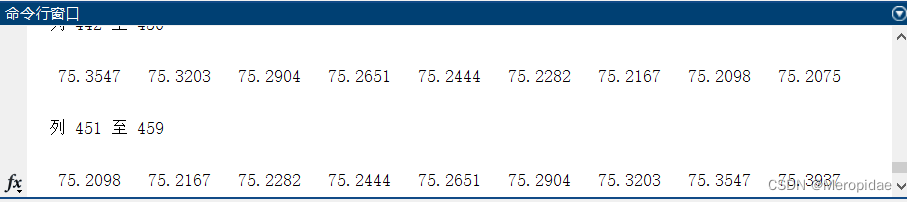

 结合窗口2图像和命令行数据可以看出最小传动角的角度约为75°

展示阶段：

clc%用来清除命令窗口的内容（确保运行正常）
clear%用来清除工作空间的内容（确保运行正常）
close all;%关闭所有的图形窗口（确保运行正常）

%以下为主程序----------------------------
l1 = 6.5;%曲柄长度做整转，一个周期的模拟。
l2 = 25.5;%连杆长度
O = [0;0];
AFir = [0;l1];%0和l1组成矩阵1*1
Angle = 0:1:360;%做整转，一圈（0°开始每次1°到360°）
A = zeros(2,size(Angle,2));%建立2行*360列的矩阵
%zeros(2，n)：建立一个2*n的0矩阵；size(Angle,2)：将Angle的值赋值到列，若行则用1表示
for i=1:1:size(Angle,2)%循环:i(循环变量)=表达式1(初值):表达式2(步长):表达式3(最终值)
    A(:,i) = [cosd(Angle(i)),sind(Angle(i)); -sind(Angle(i)) cosd(Angle(i))]...
        *((AFir - 0)*1) + O; %解析法求曲柄滑块机构的公式；...表示转下一行
end%结束循环
B(1,:) = (l2^2-abs(A(2,:)).^2).^0.5 + A(1,:);  %滑块X坐标：abs表示绝对值
BVec = diff(B)/1;  %滑块速度：diff(B)对B求导

%以下为绘制动图-------------------------
for i = 1:10:size(A,2)%动图绘制
    cla;%表示清除坐标区域
    plot([0,A(1,i)],[0,A(2,i)],'k');%绘制图形：横轴，纵轴，颜色
    hold on;%持续绘制
    plot([B(1,i),A(1,i)],[0,A(2,i)],'r');%k黑色，r红色，ko黑实线，k--黑虚线
    plot(B(1,i),0,'ko');
    plot(0,0,'ko');
    plot(A(1,i),A(2,i),'ko');
    plot([-1.1*l1,l1+l2],[0,0],'k--');
    axis([-1.1*l1,l1+l2+1,-l1-l2,l1+l2]);%设置x轴与y轴的范围(xmin,xmax,ymin,ymax)
    pause(0.1);  %暂停0.1秒
end
figure(2);%创建第2个演示窗口
plot(0:0.1:35.9,BVec);%曲线图绘制
title('滑块速度图')
xlabel('时间 t/sec');
ylabel('滑块速度v mm/s');

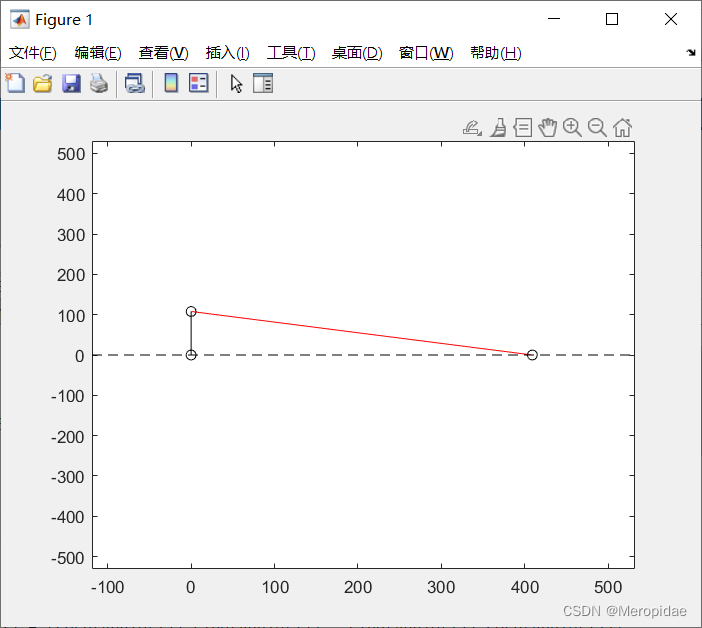

 将设计结构转化为动图：

 第二部分，对凸轮机构的设计

选取对心尖端移动从动件盘型凸轮机构，解析法参数设置如下：
设定推杆最大上升高度为h=13mm
凸轮基圆r0=30mm
推程运动角q=120°
远休止角qs=30°
回程运动角q1=150°
近休止角qm=60°
角速度w=12r/s

注意：程序是可以加上偏心距和滚轮的，这里只是为了简单而这样选取

%设置凸轮的基本参数
h=13;w=12;rb=30;e=0;rr=0;s0=sqrt(rb*rb-e*e);%s0最小位移（基圆）
% 偏心距e，基圆半径rb，滚轮半径rr，角速度w，推杆最大上升h
q=120*pi/180;%推程运动角为120度
qs=(120+30)*pi/180;%远休止角为150度
q1=(120+30+150)*pi/180;%回程运动角为300度

%绘制基圆
aplha=0:pi/180:2*pi;
z=rb*cos(aplha);
u=rb*sin(aplha);

%绘制偏心圆
aplha=0:pi/180:2*pi;
f=e*cos(aplha);
t=e*sin(aplha);

for i=1:1:120 %将120度按1度均分，得到各个度数上的轮廓坐标；推程
    qq(i)=i*pi/180;%各点角度
    s1=(h*qq(i)/q)-(h/(2*pi))*sin(2*pi*qq(i)/q);%推程位移变化值
    x(i)=(s0+s1)*sin(qq(i))+e*cos(qq(i));
    y(i)=(s0+s1)*cos(qq(i))-e*sin(qq(i));%理论轮廓线的坐标
    a(i)=(s0+s1)*cos(qq(i))-e*sin(qq(i)); %cos（i）
    b(i)=(s0+s1)*sin(qq(i))-e*cos(qq(i)); %sin（i）
    xx(i)=x(i)+rr*b(i)/sqrt(a(i)*a(i)+b(i)*b(i));
    yy(i)=y(i)+rr*a(i)/sqrt(a(i)*a(i)+b(i)*b(i));%实际工作轮廓线的坐标
end
for i=121:1:150%远休止
    qq(i)=i*pi/180;
    s2=h;%远休止推程（最大推程h）
    x(i)=(s0+s2)*sin(qq(i))+e*cos(qq(i));
    y(i)=(s0+s2)*cos(qq(i))-e*sin(qq(i));
    a(i)=(s0+s2)*cos(qq(i))-e*sin(qq(i));
    b(i)=(s0+s2)*sin(qq(i))-e*cos(qq(i));
    xx(i)=x(i)+rr*b(i)/sqrt(a(i)*a(i)+b(i)*b(i));
    yy(i)=y(i)+rr*a(i)/sqrt(a(i)*a(i)+b(i)*b(i));
end
for i=151:1:300%回程
    qq(i)=i*pi/180;
    qq1(i)=qq(i)-150*pi/180;
    s3=h-h*qq1(i)/(q1-qs);%回程位移变化值
    x(i)=(s0+s3)*sin(qq(i))+e*cos(qq(i));
    y(i)=(s0+s3)*cos(qq(i))-e*sin(qq(i));
    a(i)=(s0+s3)*cos(qq(i))-e*sin(qq(i));
    b(i)=(s0+s3)*sin(qq(i))-e*cos(qq(i));
    xx(i)=x(i)+rr*b(i)/sqrt(a(i)*a(i)+b(i)*b(i));
    yy(i)=y(i)+rr*a(i)/sqrt(a(i)*a(i)+b(i)*b(i));
end
for i=301:1:360%近休止
    qq(i)=i*pi/180;
    x(i)=(s0+0)*sin(qq(i))+e*cos(qq(i));
    y(i)=(s0+0)*cos(qq(i))-e*sin(qq(i));
    a(i)=(s0+0)*cos(qq(i))-e*sin(qq(i));
    b(i)=(s0+0)*sin(qq(i))-e*cos(qq(i));
    xx(i)=x(i)+rr*b(i)/sqrt(a(i)*a(i)+b(i)*b(i));
    yy(i)=y(i)+rr*a(i)/sqrt(a(i)*a(i)+b(i)*b(i));
end
plot(0,0,'ro',z,u,'r',f,t,'b',x,y,'k',xx,yy,'g')%用plot函数绘制曲线
axis equal
hold on

设计结果图像展示：
