制作分压板

1、原材料:

51R的色环电阻10个

面包板

带可拆卸绝缘保护套的夹子

线

2、色环电阻的颜色值查找结果:

第一道色环表示阻值的最大一位数字,第二道色环表示阻值的第二位数字,第三道色环表示阻值倍乘的数,第四道色环表示阻值允许的偏差(精度)。

色环

颜色值

黑色

0

棕色

1

红色

2

橙色

3

黄色

4

绿色

5

蓝色

6

紫色

7

灰色

8

白色

9

金色,银色

误差值

(1)未知阻值的电阻1

用万用表测量的值:62.7R

对应色环情况:

6

2

0

1

(2)未知阻值的电阻2

用万用表测量的值:51R

对应色环情况:

绿

5

1

0

1

因此,推测金色是-1

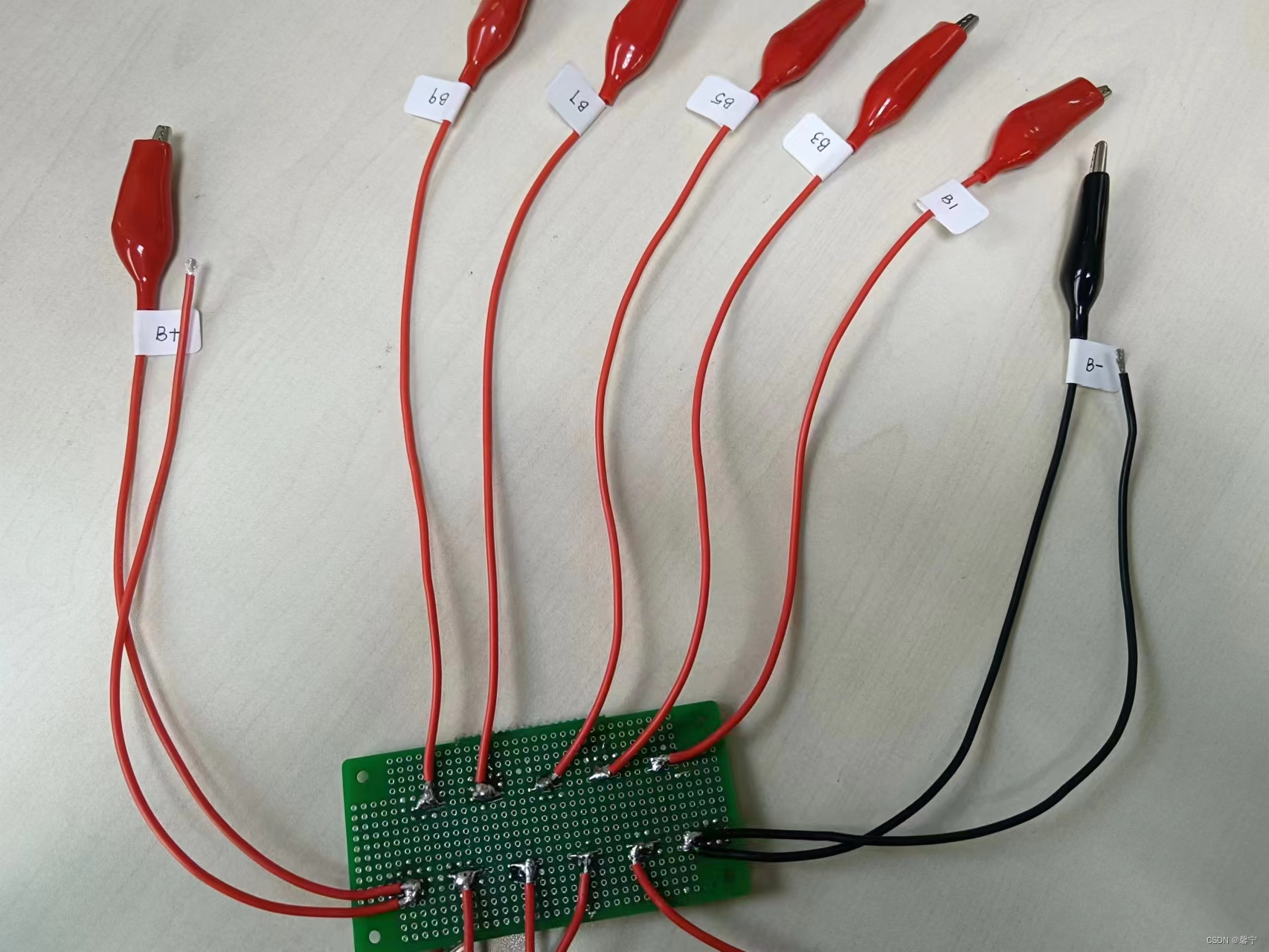

3、制作方法

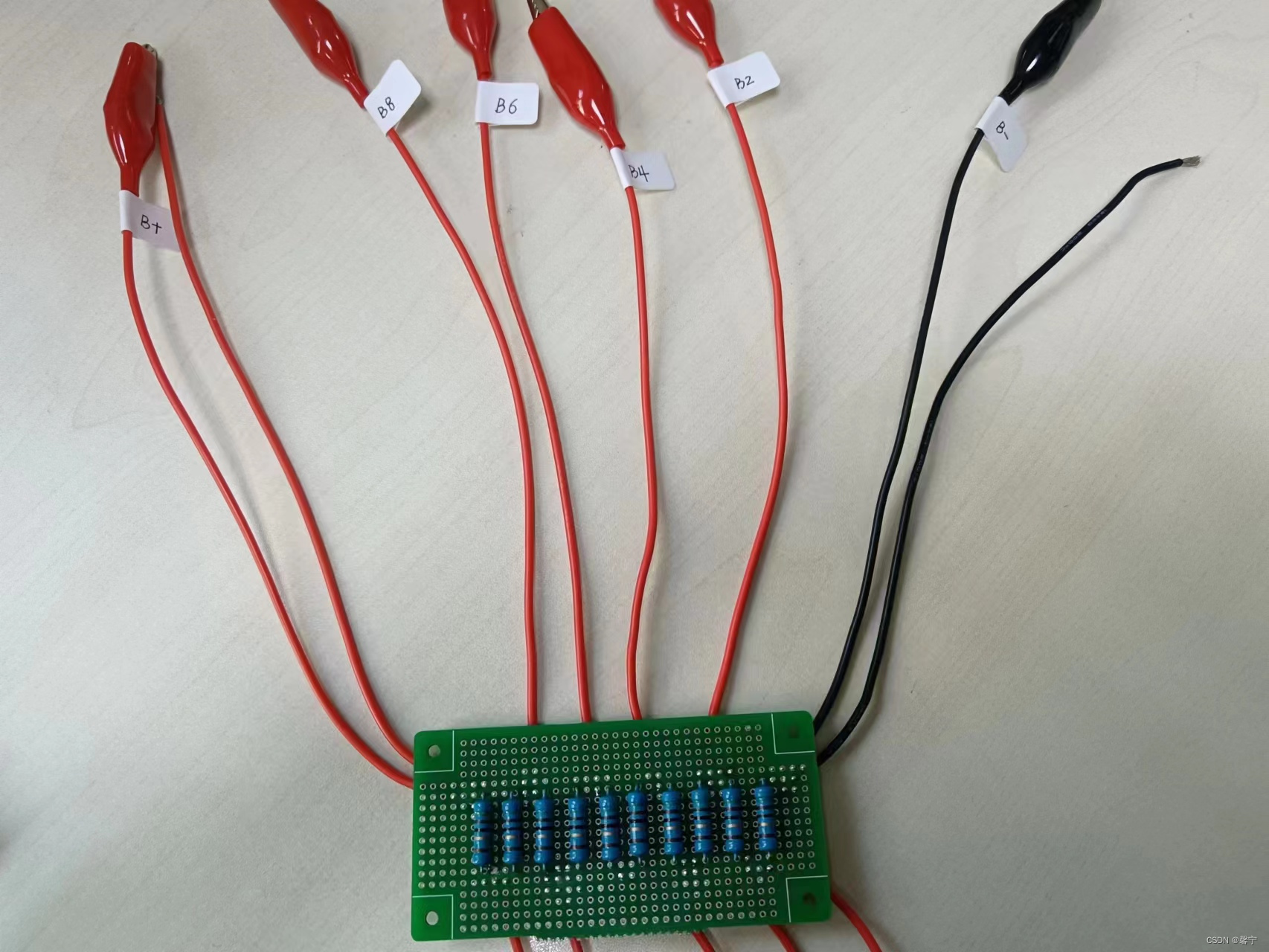

10个电阻使用串联的方法在面包板上进行连接,用锡焊住。

4、使用40V的直流电源进行分压测试,能够正常分压。
