前言
这几天公司安排了些任务,任务是针对5G业务的一些活动,随后给我发了一些文档,有些知识不是特别熟悉,随后具体了解了下,现在把5G的大概内容整理在这。
一.5G的由来
1.1移动通信发展历程
5G的“G"代表意思是一代的意思,每十年是一个周期。
统计一下
通讯技术 | 1G | 2G | 2.5G | 3G | 4G | 5G |
年代 | 1980S | 1990S | 2000S | 2010S | 2020S | |
传播速率 | 2.4kb/s | 64kb/s | 115kb/s到384kb/s | 125kb/s到2Mb/s | 2Mb/s到1Gbp/s | 毫米波、大规模mimo、noma、全双工技术等技术 |
提供服务 | 语音 | 短信 | 图片、短小视频、铃声 | 社交应用 | 在线互动、游戏 | 虚拟现实、'零”时延感知 |
技术标准 | AMPS TACS | GSM IS-95 | GPRS EDGE IS-95B | WCDMA CDMA2000 TD-SCDMA | LTE-Advanced Wirelss MAN-Advanced |
1.2 5G技术指标和三大应用场景
1.2.1 5G技术指标(与4G对比)
指标的名称 | 流量密度 | 连接数密度 | 时延 | 移动性 | 能效 | 体验速率 | 峰值速率 | 频谱效率 |
4G | 0.1Tbps/Km² | 10万/Km² | 10ms | 350Km/h | 一倍 | 10Mbps | 1Gbps | 1倍 |
5G | 10Tbps/Km² | 100万/Km² | 1ms | 500Km/h | 100倍提升(网络侧) | 0.1-1Gbps | 20Gbps | 3倍到5倍 |
流量密度:0.1Tbps/s(比特每秒钟)*1024=102.4Gbp 4G
1TB=0.1*1024GB=1024*1024MB 5G
=1024*1024*1024kb
=1024*1024*1024*1024B
链接数扩大到1毫秒 10ms
流量密度5G是4G的100倍
连接数密度:每平方公里连接多少台设备 手机 ipad 等
时延:数据发出去,能够回到我的手机上,手机百度搜索打开页面返回叫时延,越短越好
移动性:5G达到 高铁速度
能效:将4G与5G设备进行对比,5G设备1kwh(1000瓦特)消耗的能量可以支持5425GB流量的传输,就是5G基站1度电可以提供给我们下载5000多部超清电影,而4G同样的电量只能下载200部左右,可能都不到200部。
频谱:数字通信系统的链路频谱效率的单位是(bit/是)/Hz。其定义为净比特率(有用信息速率,单位赫兹)除以频率。
峰值: 上传 和 下载
1.2.2 5G应用场景
场景一:eMBB (Enhanced Mobile Broadband) 增强的移动宽带
场景二:uRLLC(Ultra Reliable Low Latency Communication)超可靠低延迟通信
场景三:mMTC(massive Machine Type of Communication) 大规模的机器通信类型
二. 5G关键技术

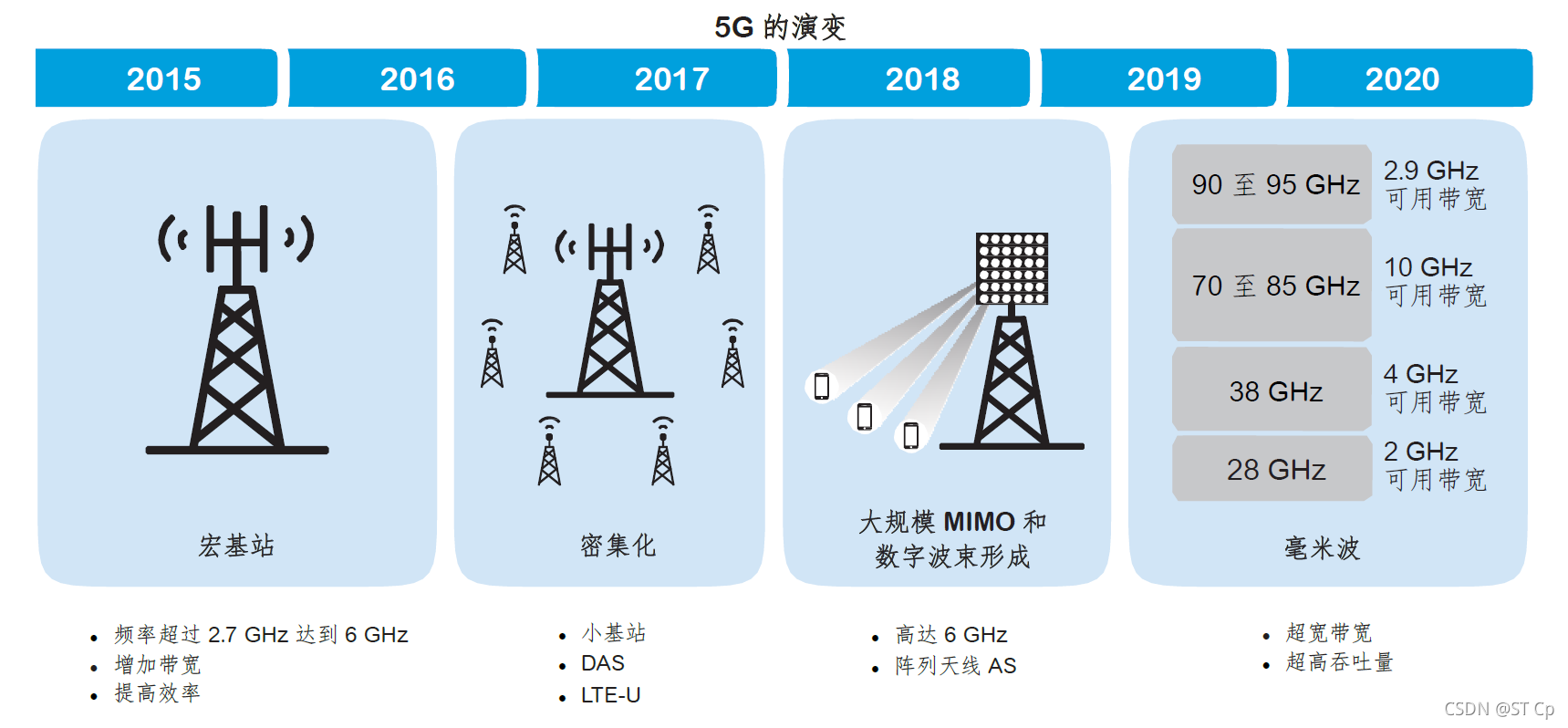

2.1 超密集组网
5G需要满足热点高容量场景
超密集组网:大量增加小基站,以空间换性能
那么什么是基站?
基站我们分为宏基站和小基站
宏基站:顾名思义就是大的基站,一般指 “铁塔站” 一般的覆盖范围有数千米
小基站:覆盖范围在10m到200m左右。
小基站又可以分很多
家庭基站(Femto cell)、微基站(Micro cell)、微微基站(Pico cell,皮基站)、室内基站和 个人基站等。
那为什么5G要用大量的小基站呢?
小基站的优势
Ⅰ.体积小,成本低,安装容易,适合深度覆盖
Ⅱ.功率小,干扰小,更小的范围内实现频率复用,提升容量
Ⅲ.距离用户近,提升信号和高速率
所以5G部署架构会变成 :宏基站+微基站 微基站+微基站
这些就涉及到两个关键技术
Ⅰ.多连接技术
Ⅱ.无线回传技术
2.2 大规模的天线阵列
特点
Massive MIMO可达64、128、256个天线,而传统的只能达到2、4、8根
优势
1.提升信号可靠性
2.提升基站吞吐率
3.大大降低了对周边基站的干扰
4.服务更多的移动终端
2.3动态自组网络(SON)
用于满足低时延 高可靠场景,降低端到端时延,提高传输的稳定可靠性,在低功耗、大场景下延申网络覆盖和接入能力。
优点
1.部署灵活
部署方面,动态自组织网络节点(终端或微型基站),只要处于目标区域,可以自动进行被指,自动建立并维护网络拓扑,确定最佳传输路径,大大降低网络的部署成本,加快部署速度。
2.支持多跳
动态自组织网络支持多跳传输,与发射端有直接视距的接收端先按收到无线信号,然后接收端无线信号转发到与它直接视距的下一跳终端。因此,数据包在自组网络中传输,能够这样一跳一跳传递下去,直至到达目标终端。动态自组织网络通过多跳方式传输,大大扩展了应用领域和覆盖范围。
3.高可靠性
动态自组织网络支持空口中多路冗余传输提高传输可靠性,还通过支持多路由传输提高端到端传输可靠性,如果传输中菜节点故障,可通过备用路径切换到另一节点。因此,动态自组织网络比传统蜂窝网络更可靠,因为它不依赖于单一节点的性能。在传统蜂窝网络中,如果某一基站故障,该基站覆盖的区域也将瘫痪。
4.支持超高宽带
无线通信领域传输距离越短,越容易获得高带宽。因为传输距离越长,干扰因素也会大大增加。而自组织网络的多跳传输可以有力的获得高带宽。也因为传输距离小,需要的功率―也小,因此更加绿色节能。

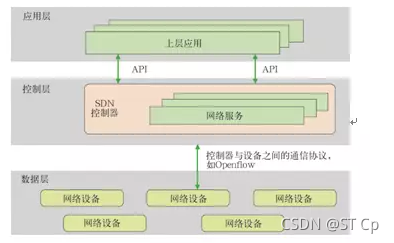

2.4软件定义网络(SDN)
1.物理上分离控制平面和转发平面
2.控制器集中管理多台转发设备
3.服务和程序部署在控制器上
2.5网络功能虚拟化(NFV)
NFV架构图
1.软硬件解耦,虚拟化
NFV的核心技术--虚拟化,把通用服务器的CPU、内存、Io等资源切片给多个虚拟机使用。把交换机路由器防火墙的功能作为软件应用运行在虚拟机县来模拟它们的功能。通过openstack(私有云)来进行管理和编排。
2.通用硬件实现网络功能
NFV的核心思想---软件和专用硬件解耦,软件与通用硬件联姻。
2.6 SDN与NFV的本质区别与关联
1.区别
SDN的关键特征:集中控制、优化全局效率
开放接口、加快业务上线
网络抽象、屏蔽底层差异
SDN侧重与控制与转发的分离、网络集中控制和网络虚拟化,主要影响的是网络结构,是在网络架构师的创新
NFV的关键特征:上层业务云化,底层硬件标准化
分层运营,加快业务上线与创新
NFV侧重是软件与硬件的分离、硬件通用化和网络功能的虚拟化,主要是影响设备形态,是在设备形态上的创新。
2.关联
两者都有将传统的一体化网络设备进行软硬件解耦的特点,从封闭走向开放,从独享的硬件发展到共享的软件,二者都有很强的互补性,并且又相互独立这,并不存在特别的依赖性。
三. 5G需要面对的新挑战
1.频谱资源
5GHz一下的频段非常拥挤,5G需要高频段和超高频段来解决这些问题
2.新的业务
uRLLC: 对时延和可靠性有很高的要求
mMTC:对接连数量、能耗/待机有很高的要求
eMBB: AR/VR等传输速率有很高的要求
3. 面对的新的场景挑战
1.移动热点:大量热点带来的超密组网挑战
2.物联网络:物联新业务远超人的活动范围
3.低空或高空的覆盖:无人机、飞机航线覆盖等
4. 5G要面临的新的终端设备挑战
1.联网终端爆发式增长
2.终端多模研发、工艺、电池寿命等挑战
5. 5G面临的新的安全挑战
1.eMBB:安全处理性能、二次认证、漏洞
2.mMTC:轻量化安全、海量连接信令风暴
3.uRLLC:低时延的安全算法、边缘计算、隐私保护等
4.新架构安全挑战:SDN、NFV等新安全挑战
总结
5G的技术指标:
流量密度 | 连接数密度 | 时延 | 移动性 | 能效 | 峰值速率 | 频谱效率 |
5G三大应用场景:eMBB、uRLLC、mMTC
5G新技术: Massive MIMO、SON、SDN、NFV等
5G面临的多种挑战:频谱资源、新的业务新的场景、新的安全挑战。
