Simulink中实现平均电流采样

这里以Boost电路为例，实现电感电流的平均采样，注意的是此仿真需要在闭环情况下进行，否则平均电感电流输出值为零

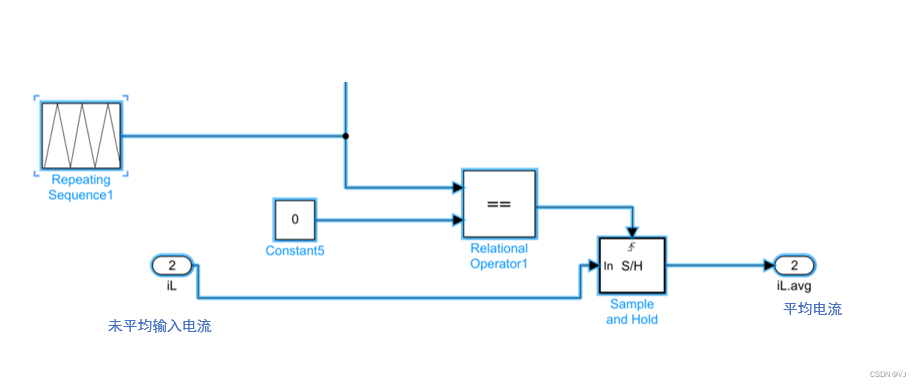

框架图如下：

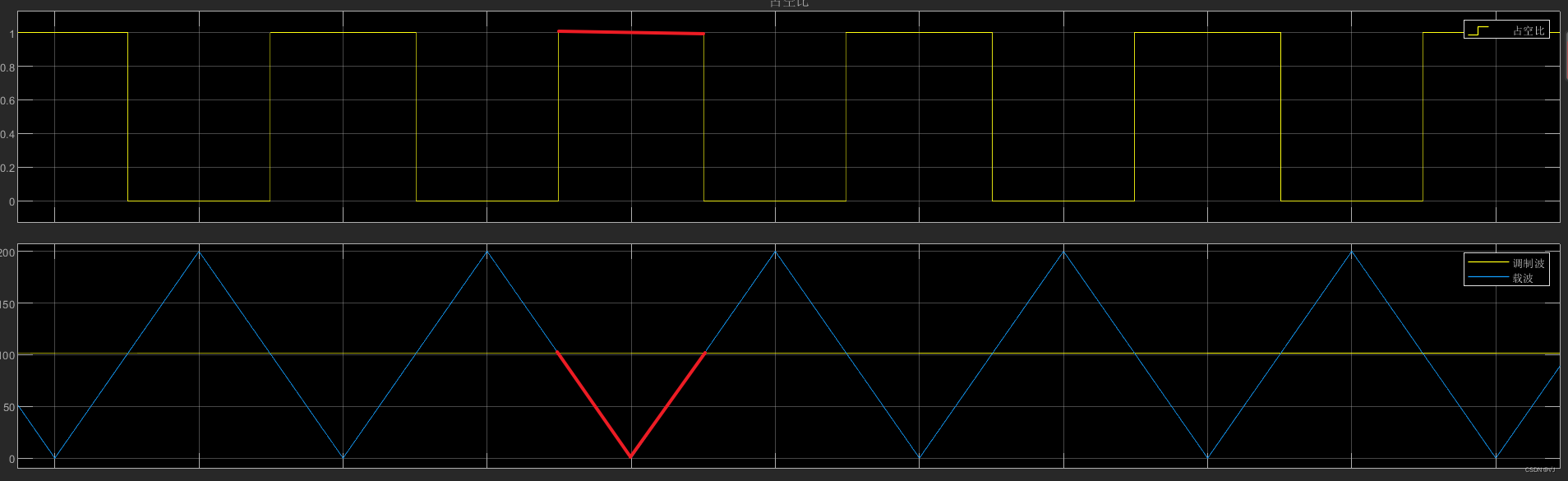

通过对Boost电路的分析，以三角波作为载波生成PWM波时，假设当调制波大于载波时，输出高电平如图所示：

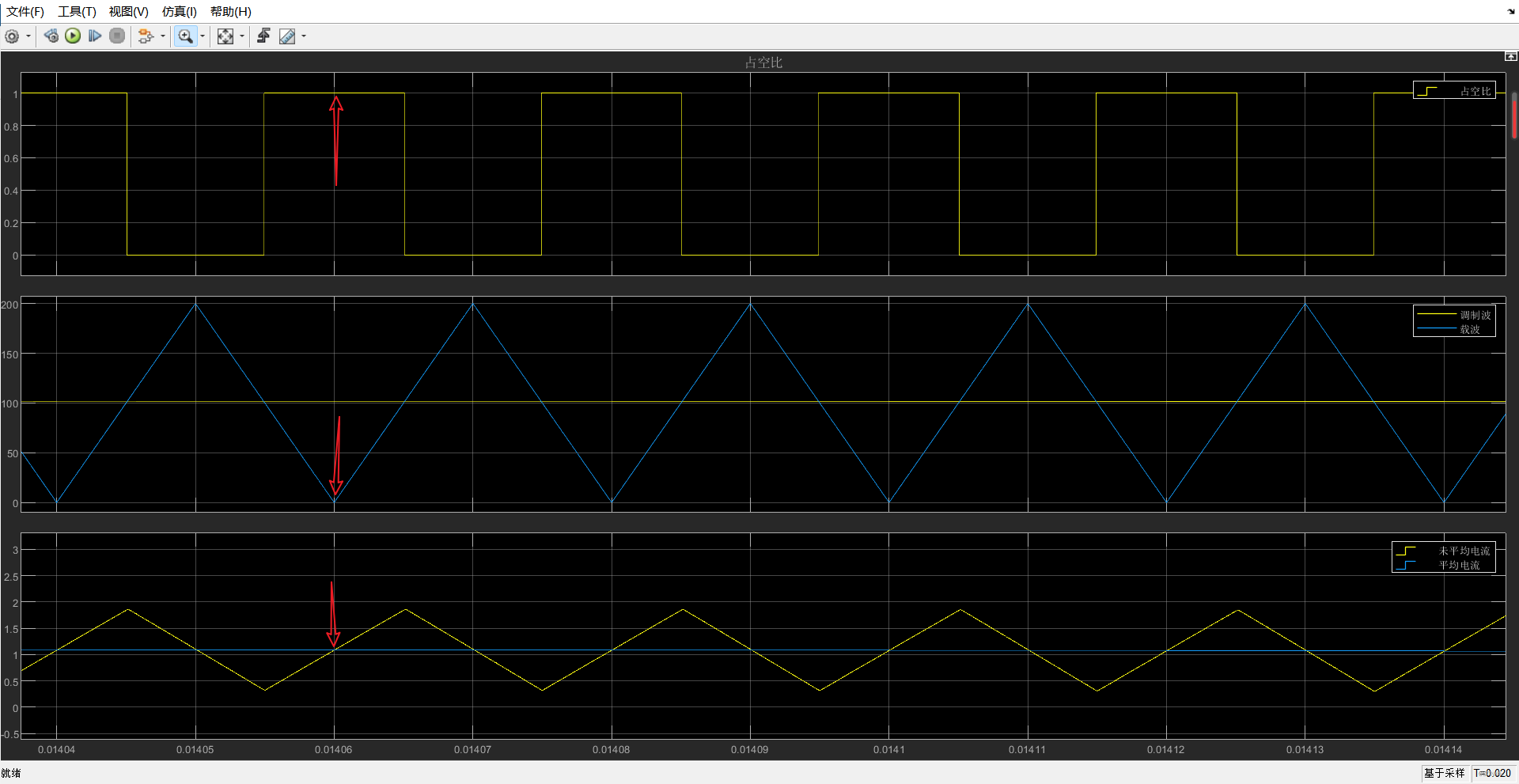

由Boost电路不难分析，当PWM为高电平时，电感电流增加，当在PWM中点时，电感电流也处于中点处，而PWM中点处对应载波的最小值，这里设置为零。

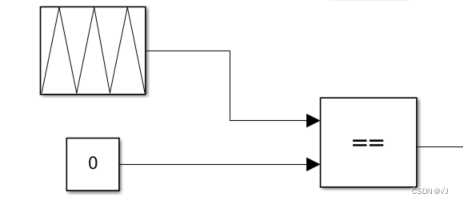

下图的设置是当载波等于零时，会产生一个脉冲信号

这个模块则是当它接受到一个脉冲信号，会采样左边的值，并一直保持到下一个脉冲信号进来，也就是下一个PWM周期的中点，以此类推，会得到电感电流的平
