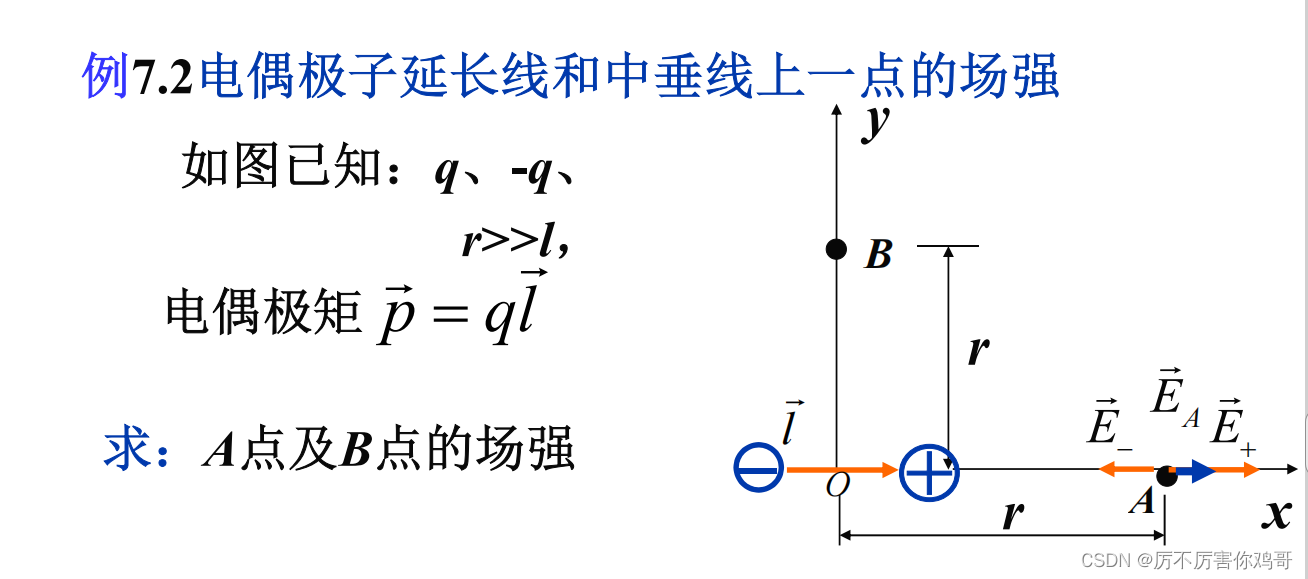

电偶极子的模型

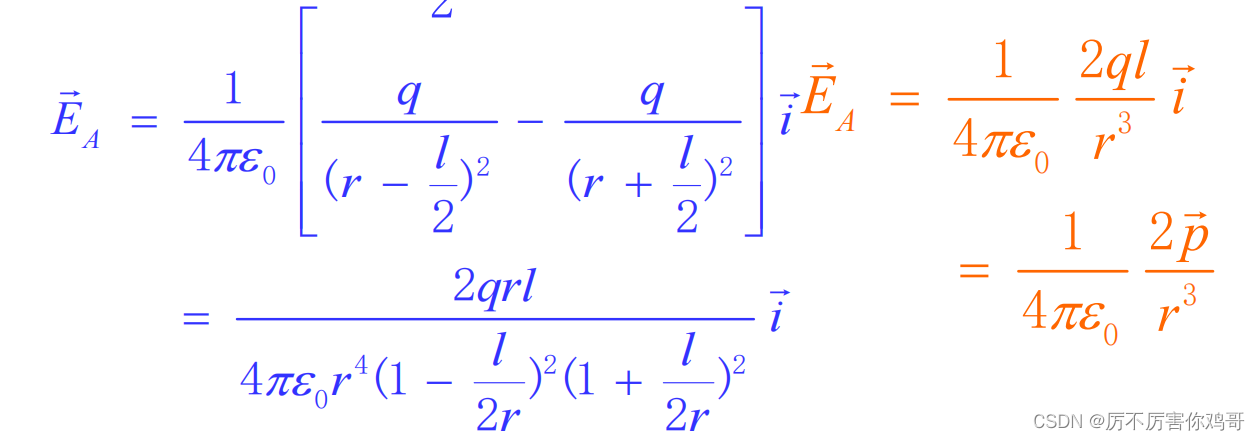

从E的定义式来计算时,括号中的要用平方差计算,建议自己手写一遍,加强记忆。

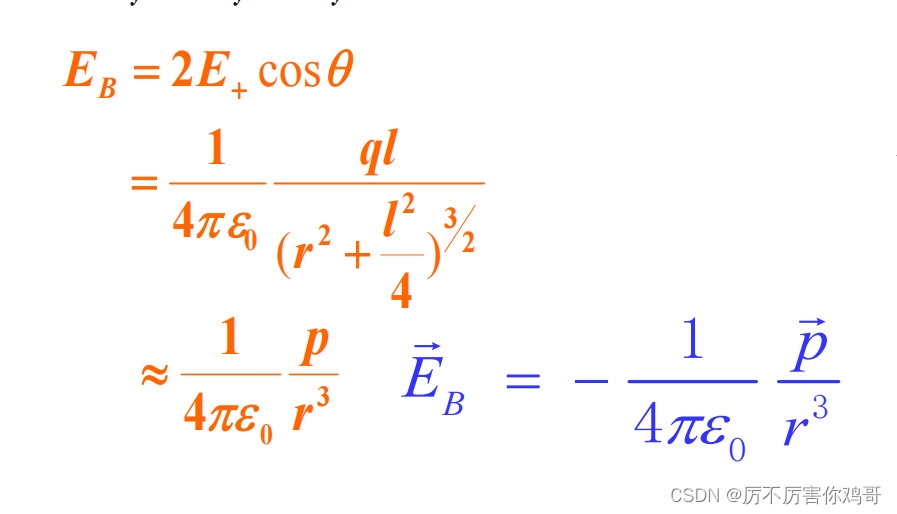

B点的计算需要角度的加入,也就是合成E

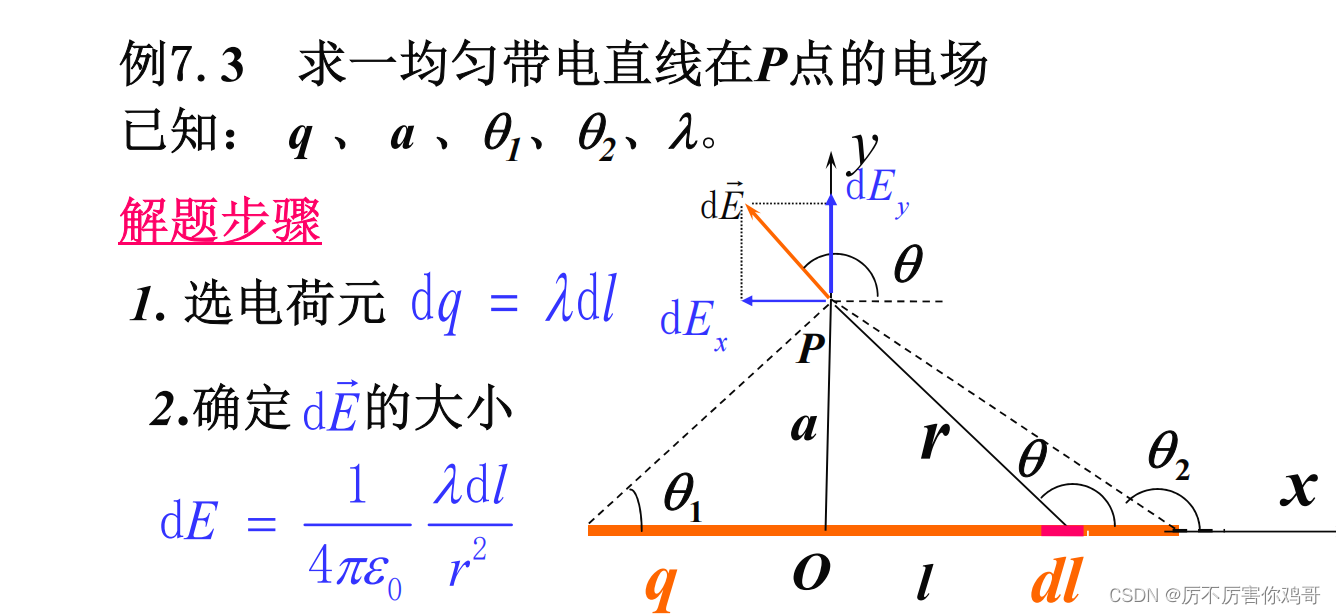

最常用的模型,长导线场强的计算

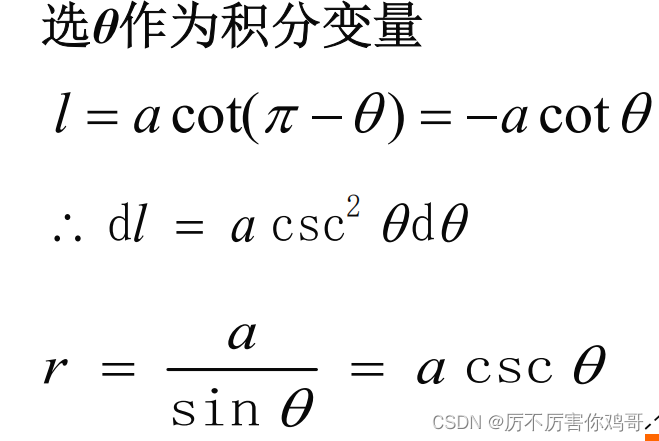

这是长导线中常用的代换,笔者已经非常熟悉了这些代换,在磁场的长导线模型中也会用到这些代换
在E的定义式中也就是用线密度来代换dq,最后把全部变量都统一到角度,在用角度代换,非常建议自己画清楚过程,即使最后考试记不住,也能快速现推

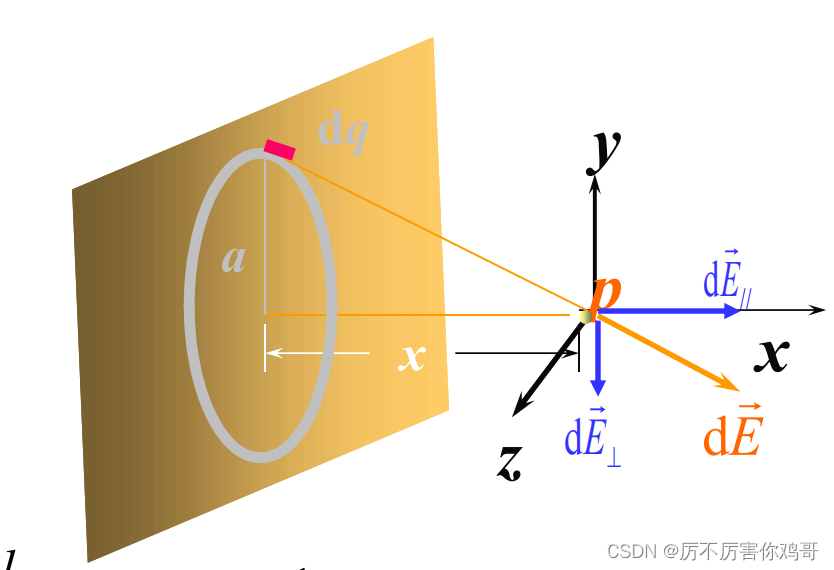

圆环模型
这个需要对称分析,通常只有一个方向的场强,其他的合场强为0,这个不需要对角度积分,只需要对长度dl积分,
这个式子其实很简单,有规律可循,注意看,这个其实是E的定义式中在乘了一个cos角度,想想也很合理。

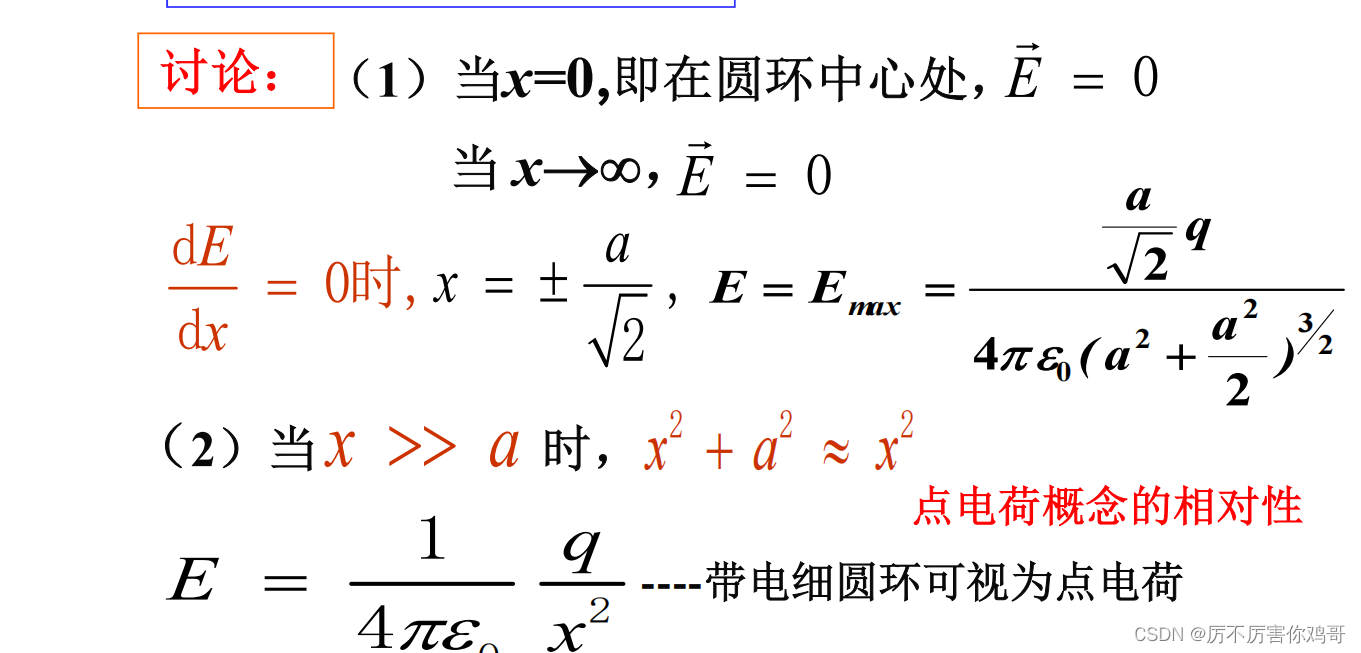

这个其实是衍生出来的东西,大家估计得记住
1.圆环中心的场强为0,(后面讲到磁场中圆环中心的B其实不是0相对比)
2.轴线上最大的E在哪个位置,这个其实就是深一层次的考察了。

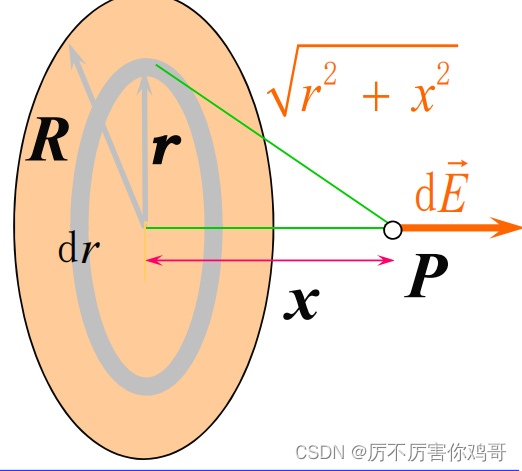

圆盘模型(不是圆环)

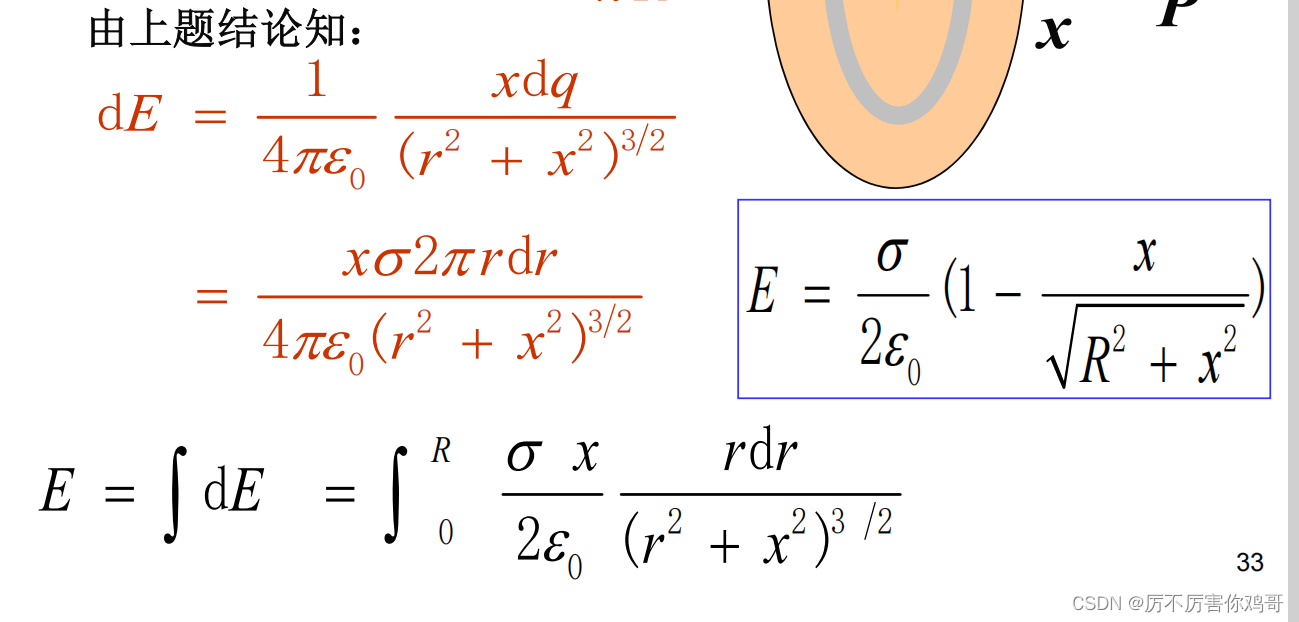

想一想圆盘其实是若干个同心圆环组成的,那么就是对圆环产生的场强积分
需要利用到圆环场强的公式(其实可以手写出来)
对于圆环的电量我们不能在把它当成q,在这道题中,就是一个小微元dq,

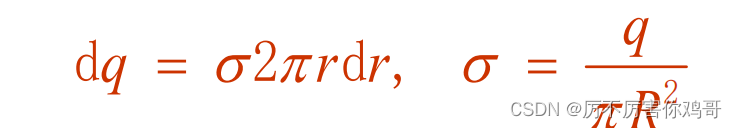

对于这两个公式,其实我刚开始不太理解第一个公式,对于第二个公式,很显然这很好理解,总电量就等于电荷面密度*面积,对于两边积分就可以得到第一个公式。
但是后来,随着学习的深入,再回来看这个式子,也很好理解,我们需要微元的想法来看,dq其实等于面密度*每一个r构成的圆环周长,

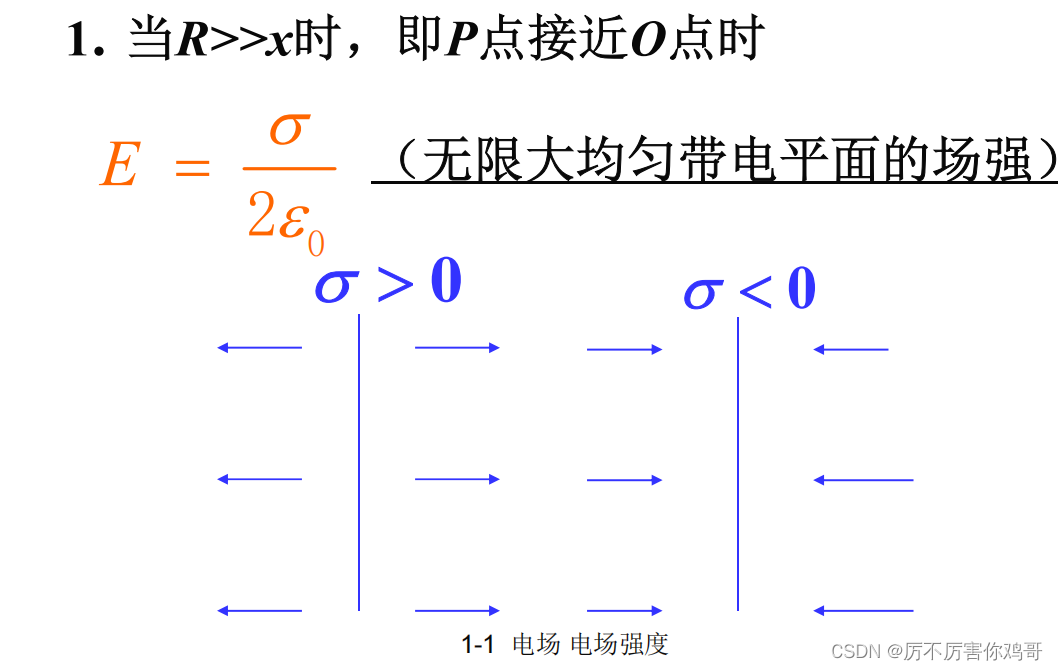

其实最后计算出来的答案也很有意思,它就是无限大均匀带电面板的场强*(1-cosa)这个a角度其实在图中就是轴线和 r 之间的夹角
这个在之后的学习和习题中非常容易遇到,必须得记住结论,通常会以两块无限大均匀带电面板间隔放置,考察两个异号面板场强的叠加。
在后面留下几道练习题,便于掌握

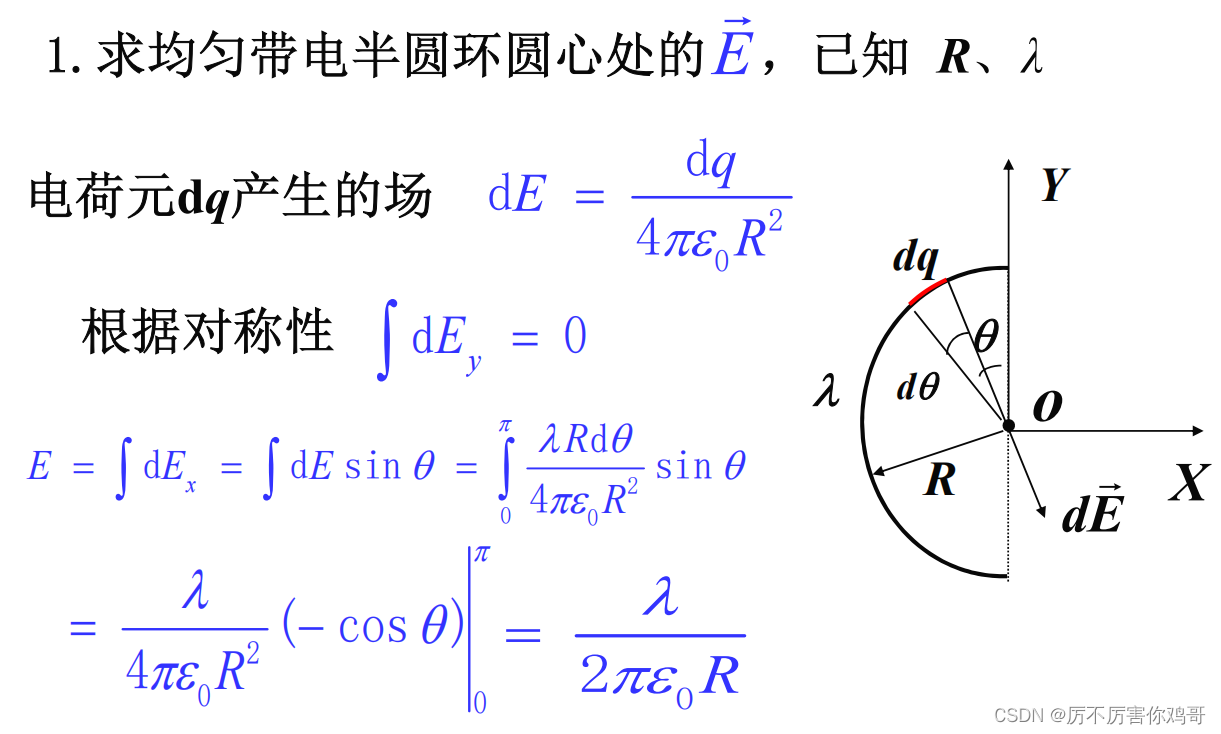

这道题的秘诀在于
1.合适角度的选取,选取的角度必须容易看出范围,这是前提
2. dq的表示,对于线密度的应用,dl转换成角度的公式 弧长 L=R*角度

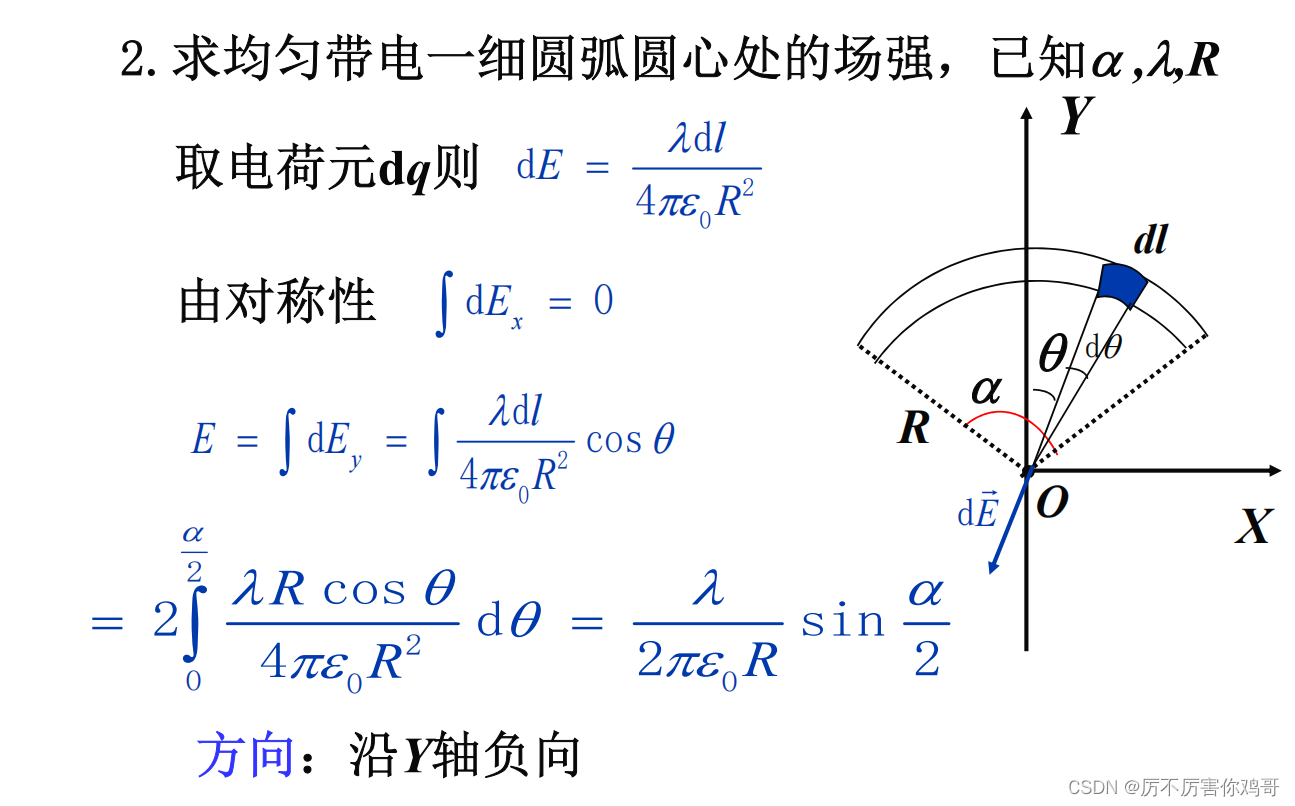

这道题的秘诀在于
1.对称的角度选取,这个很妙,能事半功倍,剩下的同第一道题
当然得记住这两道题不是简单的利用E的定义式,得对称分析,一般要乘cos和sin

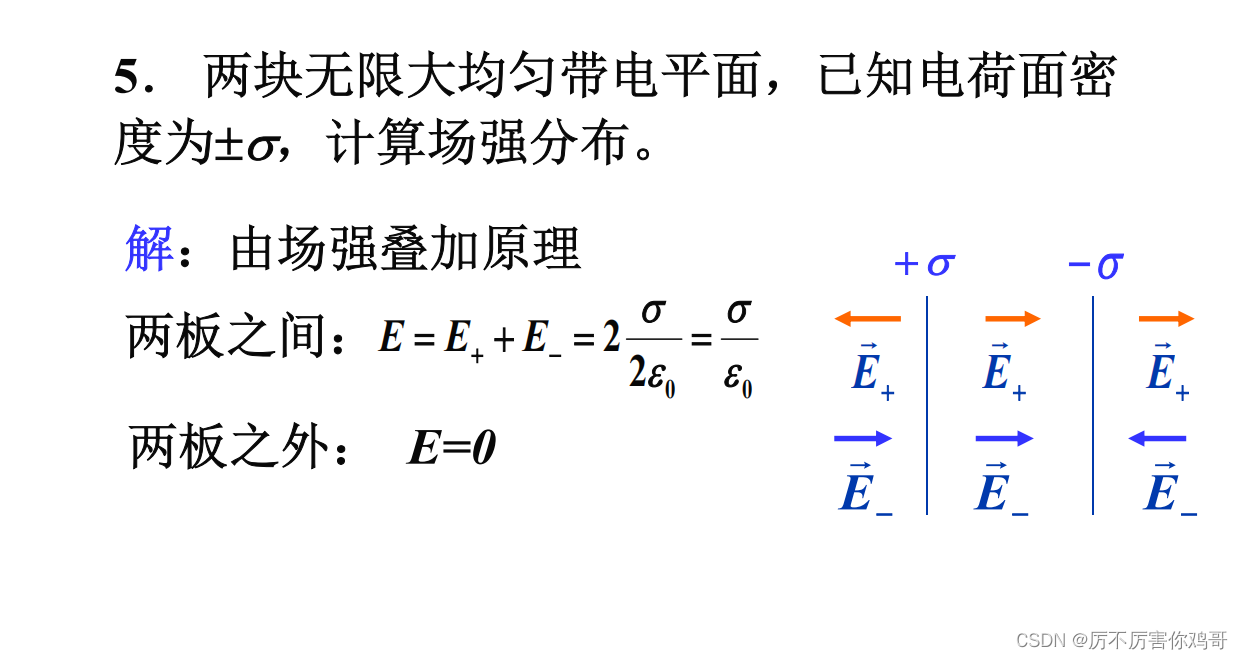

这道题倒是技巧题,分清楚方向,合成即可

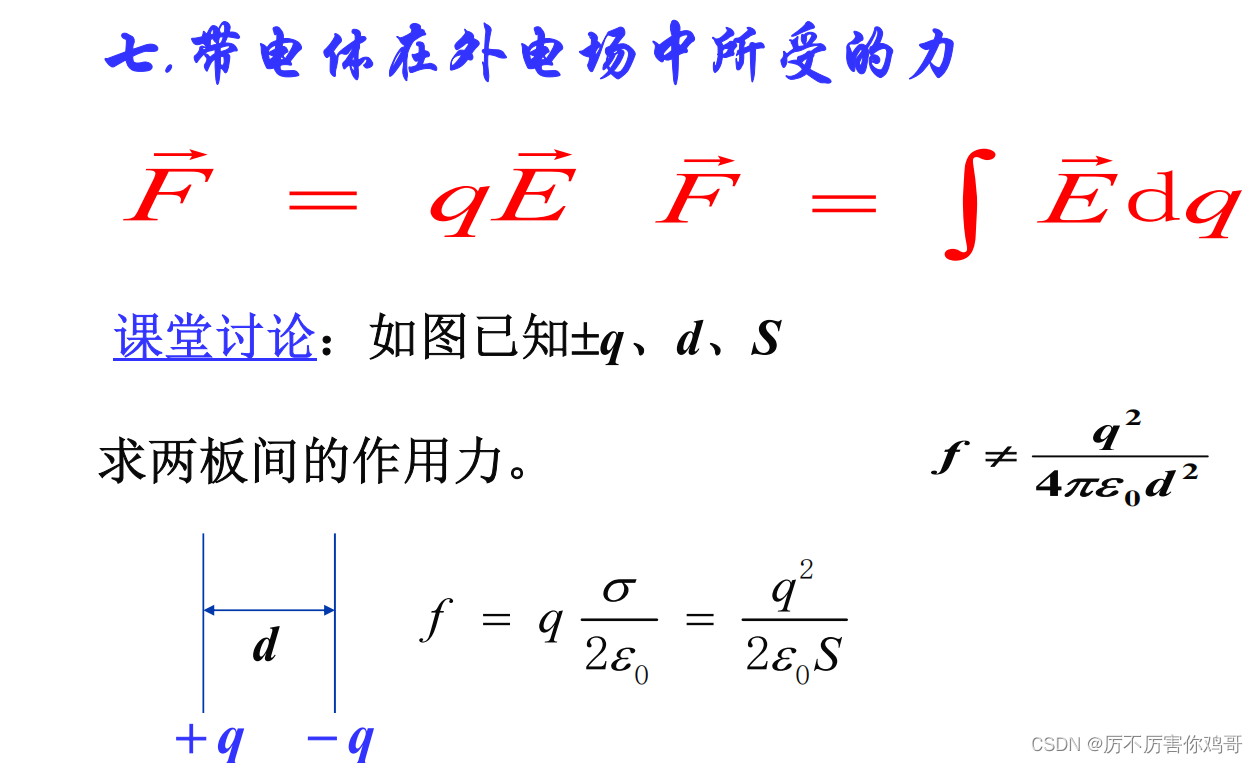

这道题是上道题的补充。有人可能还会问为什么这题的场强不是答案的2倍,其实这是一个相互作用的问题,一个面板产生的场强对另一个面板作用,

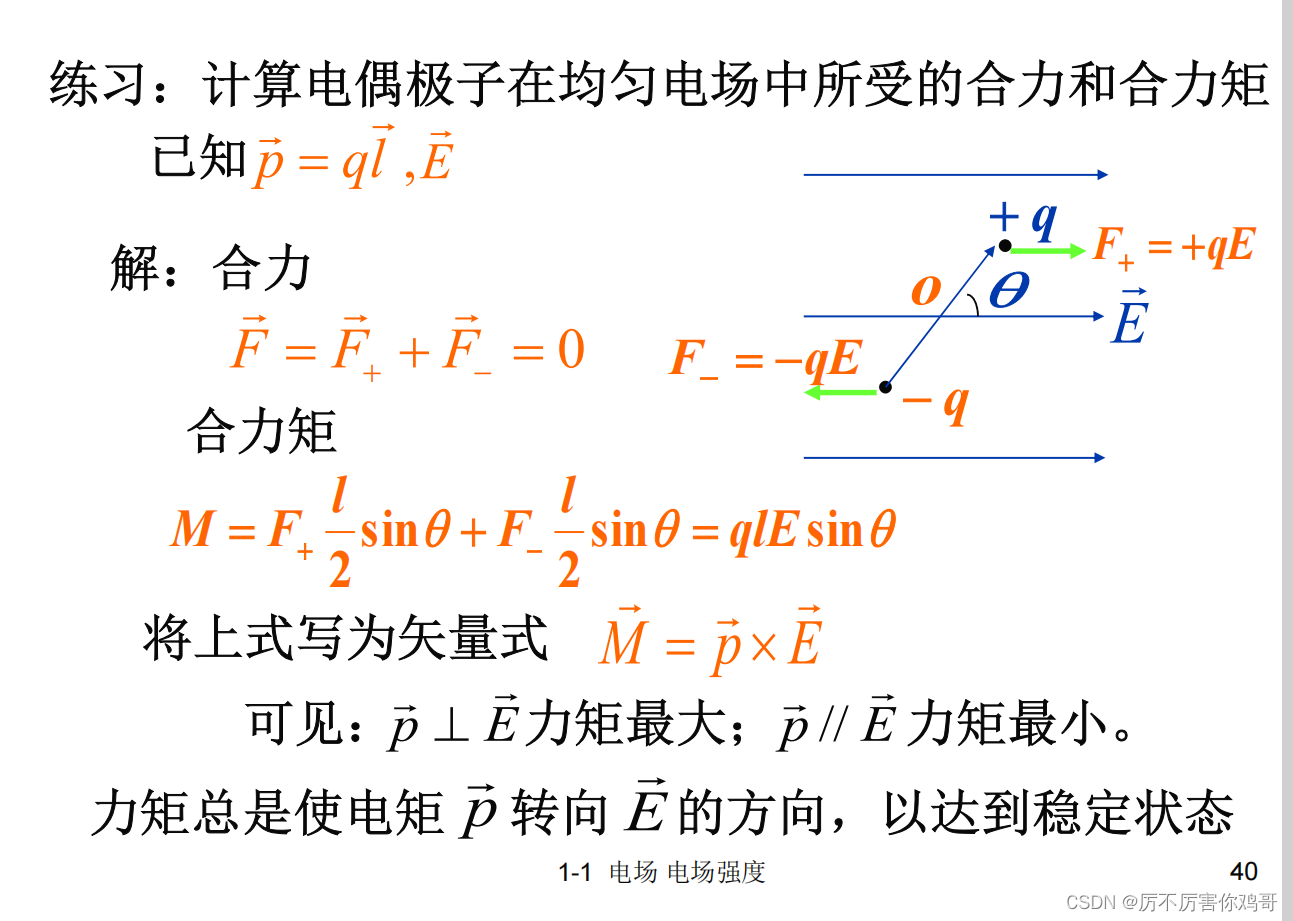

这里初步介绍一下力矩,大家需要知道力矩处于什么状态时,是稳定状态。总结来说就是力矩为0时,其中两个变量相互平行,是稳定状态。
下面将介绍磁场的各种模型;

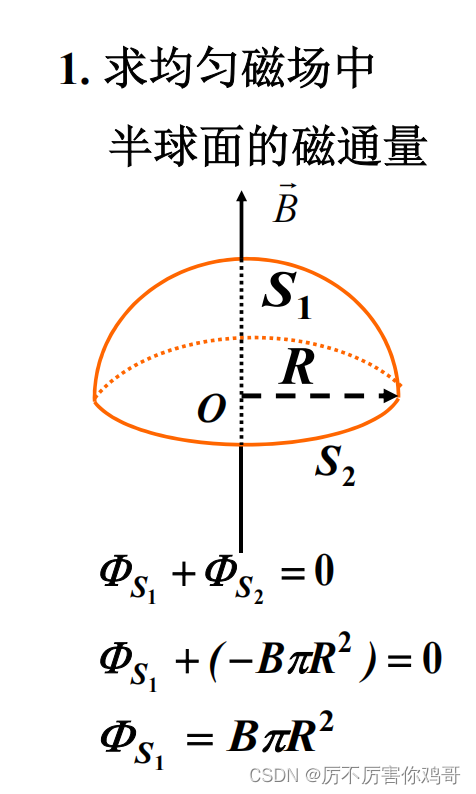

首先,磁场中的高斯定理结果是0。这是完全不同于电场的,根本上来说就是因为电场是有源场,不是闭合曲线,而磁感应线是闭合曲线,也就是无源场
这是类似于电场中 求解方法。

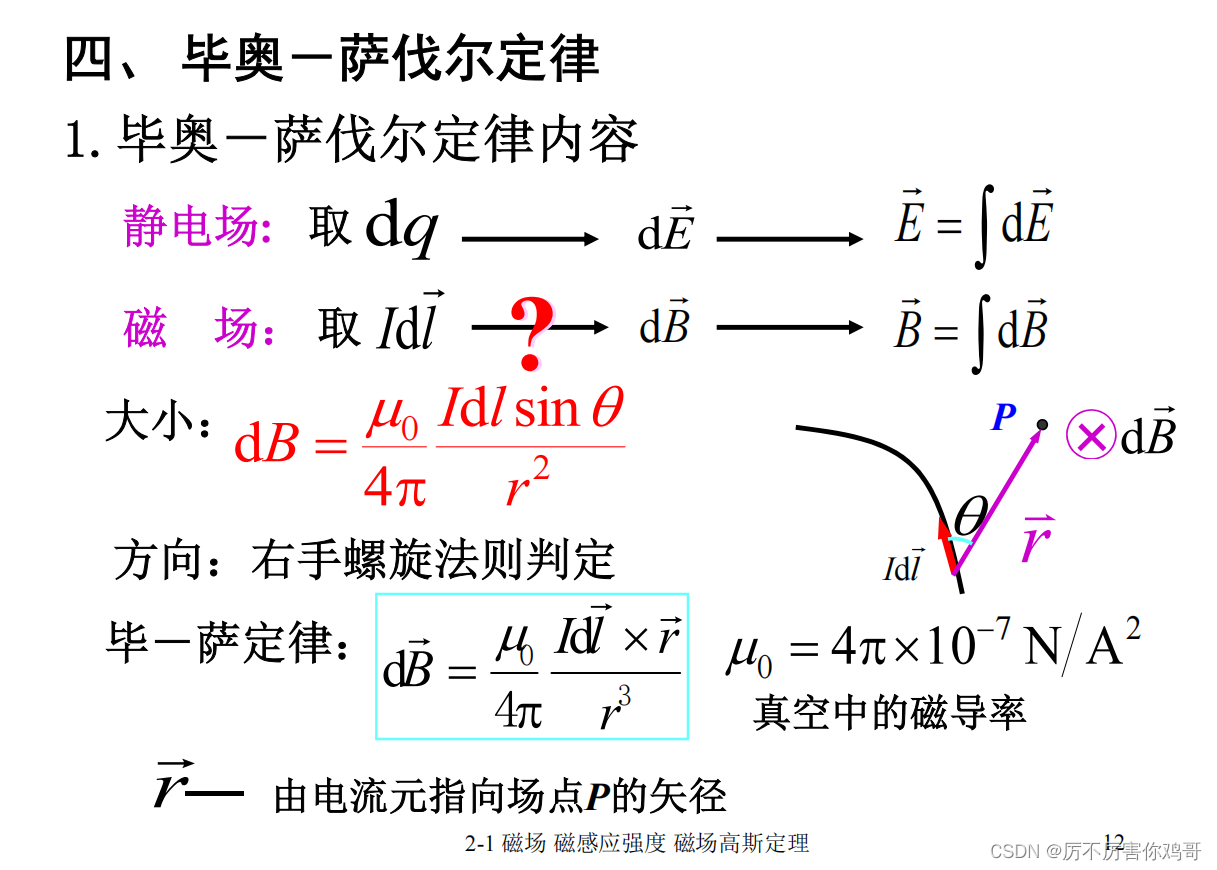

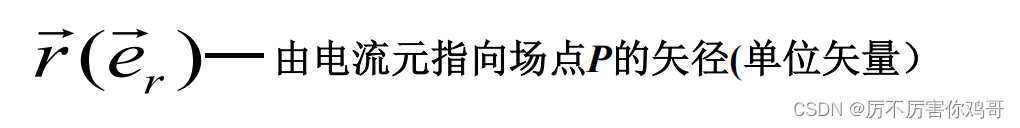

这是求B得积分公式,其中大家或许对于B得方向有些疑惑,其实对于向量叉乘的结果,idl 于r的向量叉乘,让右手四指表示 idl的方向让四指弯曲指向r的方向,那么大拇指指向就是B的方向
记住方向很重要,在我们算那种合成感应强度时,方向就是一个重点,还有B是一个矢量,在求解B的时候,填空题得写
,在解答题时,算完B的大小一般单独说明方向,不写这些小细节,会扣很多分(哭泣)
