二极管小信号分析法

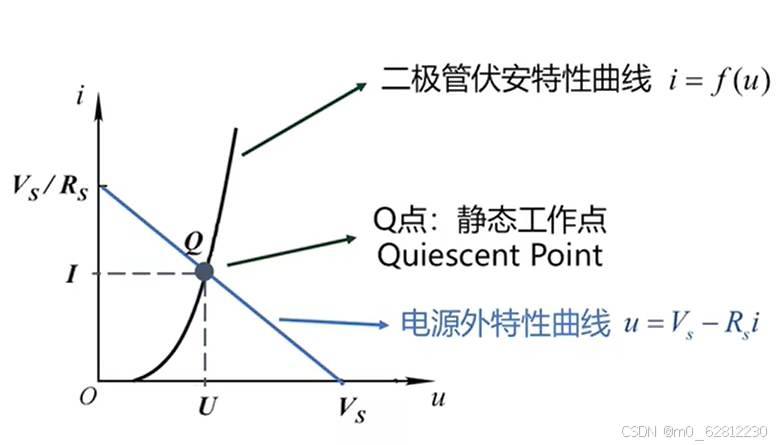

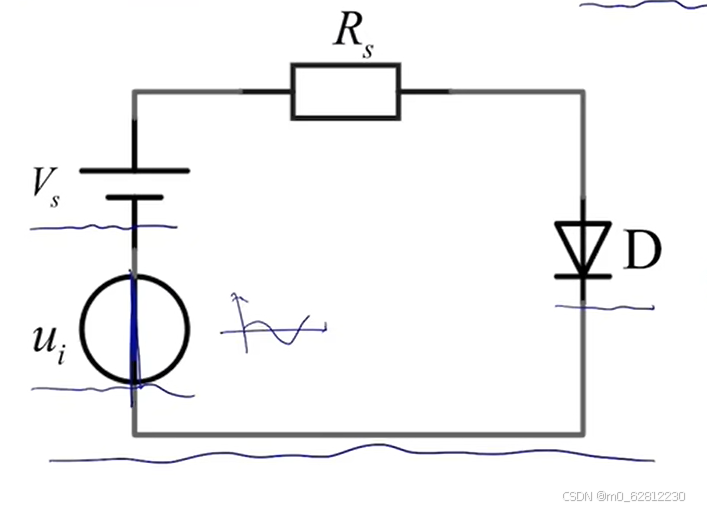

1、先把交流电压源置0，由于二极管为非线性元件，端口电压由电阻Rs的的输出端电压相等，因此可以通过电阻的输出端电压与电流的曲线图与二极管的伏安特性曲线（元器件输入电压与电流的关系图）的交点（串联的两个元器件的电流相等）来求得在二极管的输入电压，这个工作点被称为静态工作点，在直流电压源作用下各个元器件保持恒定的工作电压。

2、最后如果我们再叠加上一个交流电压源，那么此时的工作点就会随着交流电压源的变化而再静态工作点附进行变动（因为Vs的变动，导致电阻的输出电压也会变化，导致输出直线斜率变大或者变小，那么交点也会在二极管伏安特性曲线上变大或者变小），那么我们可以把这段变动部分曲线近似为一条直线，斜率为静态工作点的斜率，那么此时把二极管的伏安特性曲线就看作这条直线，因为工作点就只会在这条直线上静态工作点附近变化，那么，这条伏安特性曲线就相当于是一个阻值为静态工作点斜率的伏安特性曲线，在计算中可以把二极管看作一个电阻。

可以看出，小信号分析法就是把变化的工作点都看成一条直线（等效为电阻），斜率为静态工作点的斜率，这个等效电阻是动态的，与静态工作点的位置有关。

对于晶体管（三极管）我们用到的估算法，把Ube看作是一个恒压源，就是相当于把二极管的伏安特性曲线看成一条竖直线（恒压源）。
