晶体管放大电路的失真分析

1、放大电路能够实现有效放大的两个条件（静态、动态）

        1、静态工作点要设置合理，处于放大区
        2、交流信号必须能够输入，传递到放大电路中，并且放大后的交流信号能够对外输出，传递给负载。

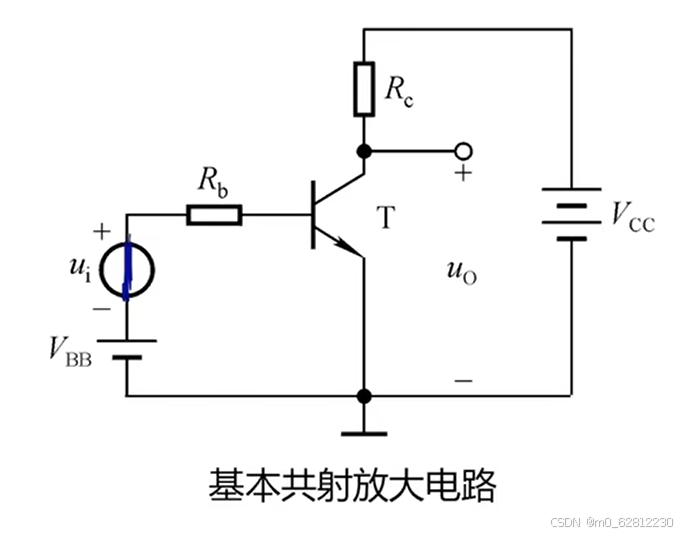

如上图所示，首先静态工作点电位是满足的，Uc > Ub > Ue。

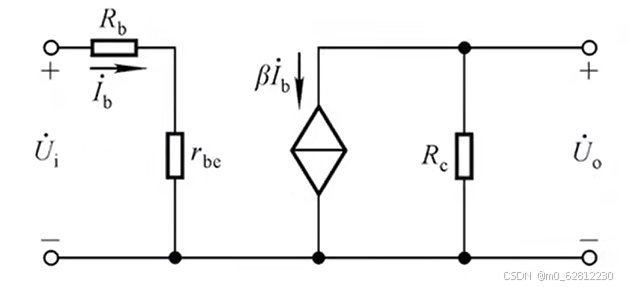

接下来分析一下交流电压源作用下，看一下Rb与Rc两个电阻的作用，如果直接去掉Rb，那么Ube伏安特性曲线与二极管类似，电压过大会导致击穿晶体管，因此起限流作用。去掉Rc，那么Uce就直接等于Vcc，没有交流分量，也就是说交流信号没有被传递给输出端，Uce = Vcc - Rc * ic，ic就是交流分量，因此Rc的主要作用就是传递交流分量给输出端，我们从小信号替换电路来看，Rc短路，相当于输出端直接短路，没有输出电压。
（注意：另外在分析静态工作点时，注意电容开路，电感短路，电压源短路，电流源开路）

2、放大电路的失真分析（输出端无负载）(NPN管)

        1、截止失真：由于Ube过小，导致晶体管处于截止状态，那么Uce就等于Vcc，因为Uce = Vcc - Rc * ic，ic = 0。处理办法是，提高输入端电压或者减少输入电阻，增大ib。这种失真会导致Uce输出波形上方波峰削减，称为顶部失真。PNP管则相反。
        2、饱和失真：由于Uce过小，小于Uces最小值，导致出现输出波形下方的波峰削减，称为底部失真处理办法：减少ic （减少输出电阻，增大输出电压；或者减少ib（增大输入端限流电阻）），使用β更小的晶体管。
        3、最大不失真输出电压，静态工作点离截止失真，饱和失真两者距离最小值除以根号2，即（min(Vcc - Vceq)/，(Vceq - Vces)/），要使最大不失真输出电压最大，那么静态工作点Uces等于（Vcc+Vces）/2。

3、输出端有负载时放大电路的分析（估算法，Ube为0.7）

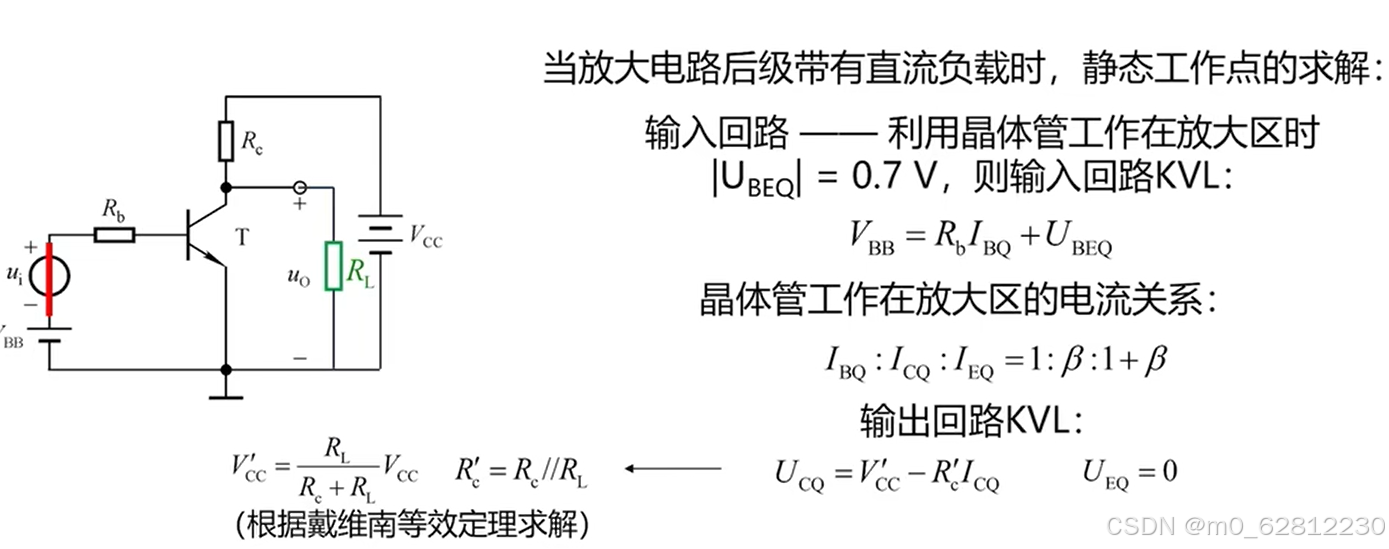

        1、直流负载下进行分析

戴维南定理：它允许我们将任何含独立电源、线性电阻和受控源的线性网络，对于其端口特性而言，等效为一个电压源和一个电阻串联的单口网络。这个电压源的电压等于网络在负载开路（空载）时的端口电压，称为开路电压（UOCUOC​），而电阻则是网络内所有独立电源置零（即不起作用）时，从端口看进去的等效电阻，称为戴维南等效电阻（R0R0​）。

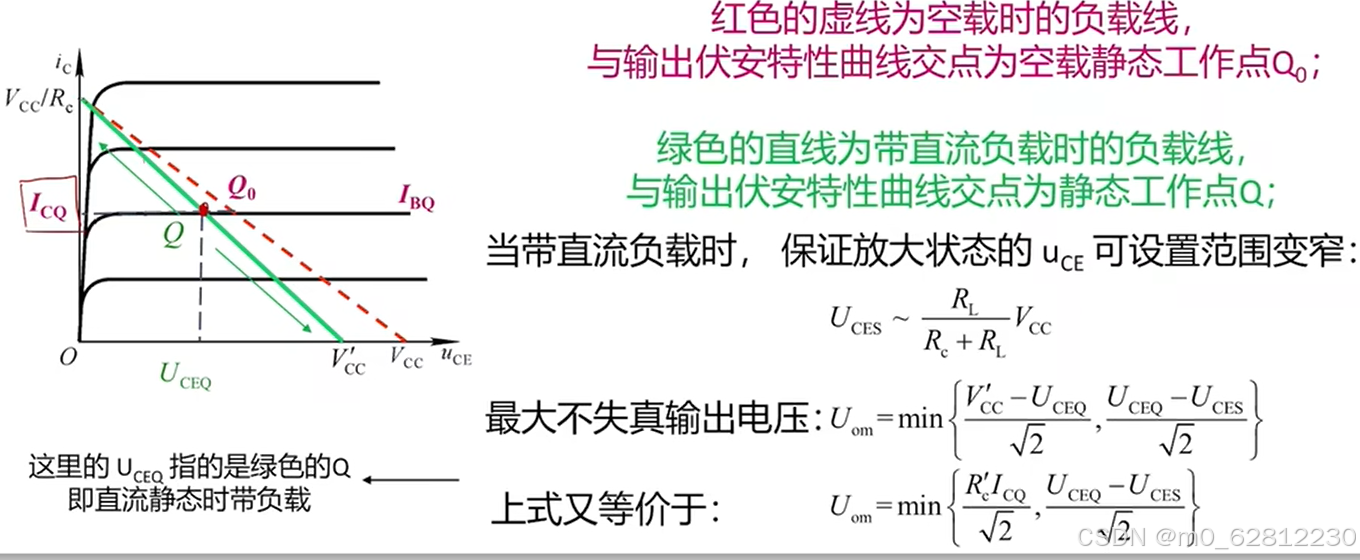

上图是把输出端等效为一个戴维南网络，新电压源为V'cc，串联的电阻为R'c。那么，现在的输出回路电源外特性的Uce和ic直线发生了偏移。如下图所示：

输入电流不变,偏置电压变小,静态工作点相比于空载时左移.

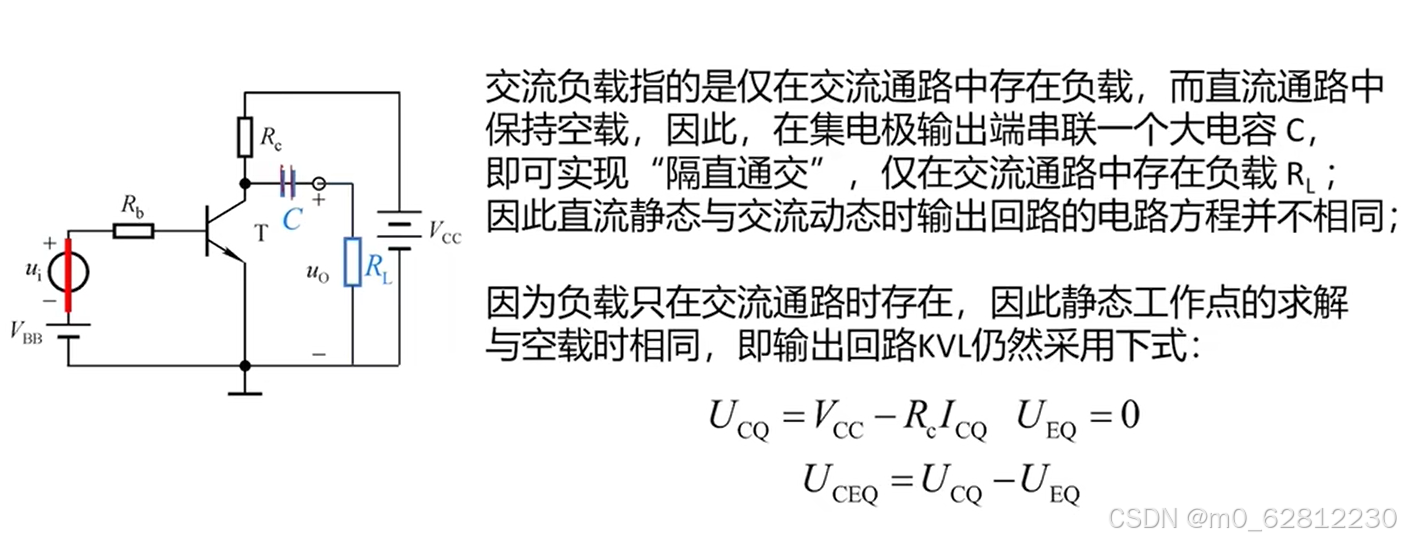

2、交流负载下分析

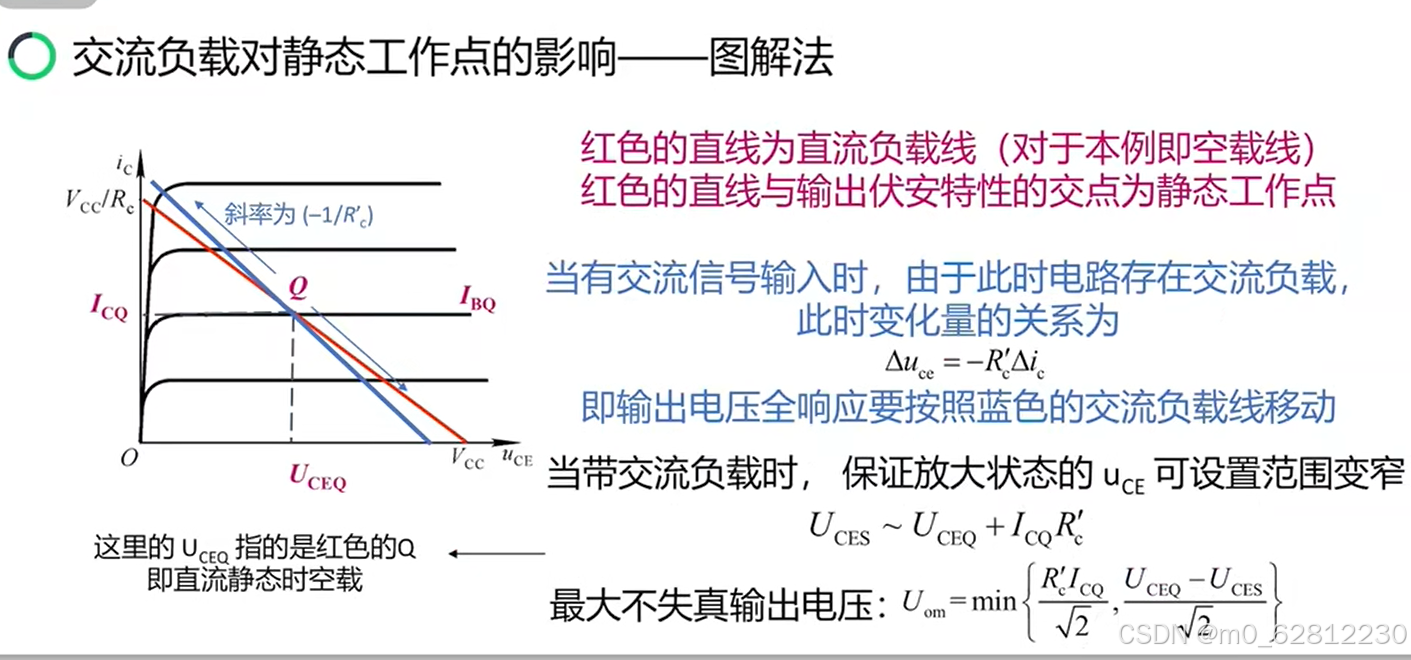

静态工作点，是在直流电压源情况下分析的，电容视为开路，因此交流与直流一样，都经过同一个静态工作点，但是交流状态下,要考虑负载电阻,因此斜率进行了变化，对输出网络进行戴维南变化，斜率变为-1/（Rc//Rl），变得更陡峭。
