Excel VBA在处理批量数据时具有便捷高效的特点，也可以基于数据绘图，但是在处理图片的能力却略显不足，而Image J[1]这一开源的图像处理软件在图像处理方面的功能则非常强大，同时由于Image J可以运扩展的脚本（macro），因此在实际应用中可以结合VBA和Image J来处理需要导入excel表格的图片。

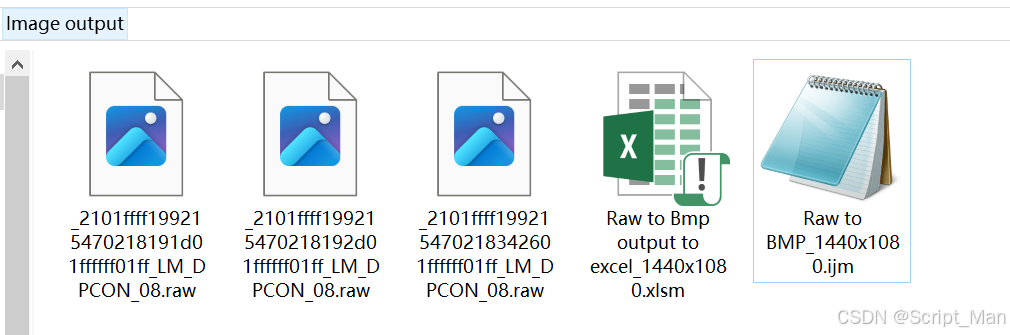

如下图所示，在一个文件夹中有多张（以3张举例）Raw格式的图片，现在需要将它们转换成Bmp格式，同时对Bmp格式图片进行增加对比度处理，并把这两种类型的图片读入Excel表格中按组放置，左边是转换后的Bmp格式图片，右边是对比度处理后的Bmp图片。

raw格式图片

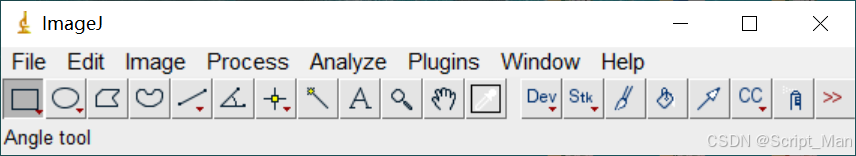

Image J软件界面，其中plugins >> Macros可以运行扩展的脚本。

本案例的策略是利用VBA遍历获取每一个图片文件的名称，然后将处理图片的代码写入到Image J可以运行的Ijm格式文件中，再用Image J运行脚本逐张处理图片，最后再用VBA把图片导入到excel指定位置上。

Image J软件界面

具体实现代码如下：

Sub Find_Lot_List()

    BookFileName = ThisWorkbook.Name

    Dim i, Total_TXTfiles As Integer
    Dim path, TxtFileName2nd As String
    Dim Total_lot_Count As Integer
    Dim ppFileName As String

    Set shLotList = Workbooks(BookFileName).Worksheets("lot_list")

    path = shLotList.Cells(1, 2)


    shLotList.Select
    shLotList.Rows("2:65534").Select
    Selection.ClearContents


    Total_TXTfiles = 0
    CheckFileName = "*.raw"

    TxtFileName2nd = Dir(IIf(Right(path, 1) <> "\", path & "\", path) & CheckFileName)

    Do While TxtFileName2nd <> ""

        shLotList.Cells(Total_TXTfiles + 2, 1) = TxtFileName2nd 'IIf(Right(path, 1) <> "\", path & "\", path) & TxtFileName2nd

        shLotList.Cells(Total_TXTfiles + 2, 2) = FileDateTime(path & "\" & TxtFileName2nd)

        Total_TXTfiles = Total_TXTfiles + 1

        TxtFileName2nd = Dir()

    Loop

    Total_lot_Count = Total_TXTfiles

 '将B列数据（测试时间）按照顺序排列，可以用来映射图片与数据，保证图片与数据一一对应

    shLotList.Sort.SortFields.Add Key:=Range("B1"), SortOn:=xlSortOnValues, Order:=xlAscending, DataOption:=xlSortNormal
    With shLotList.Sort
        .SetRange Range("A2:B10000")
        .Header = xlNo
        .MatchCase = False
        .Orientation = xlTopToBottom
        .SortMethod = xlPinYin
        .Apply
    End With

    ppFileName = IIf(Right(path, 1) <> "\", path & "\", path) & "Raw to" & " " & shLotList.Cells(1, 16) & "_1440x1080.ijm"

    xActionMarco1 = "open("""
    xActionMarco2 = """);"

    xMarcoPath = Replace(path, "\", "\\")

'''''下述代码是利用VBA将Java代码写成Image J可以运行的脚本
'''''***值得注意的是，利用Image J转换图片格式需注意图片本身的bite数和分辨率***

    Open ppFileName For Output As #1

    For i = 1 To Total_lot_Count

'        Print #1, "open(""" & IIf(Right(xMarcoPath, 1) <> "\\", xMarcoPath & "\\", xMarcoPath) & shLotList.Cells(i + 1, 1) & """);"

         Print #1, "run(""Raw..."",""open=[" & IIf(Right(xMarcoPath, 1) <> "\\", xMarcoPath & "\\", xMarcoPath) & shLotList.Cells(i + 1, 1) & "] image=[16-bit Unsigned] width=1440 height=1080 offset=0 number=1 gap=0 little-endian"");"

         Print #1, "run(""Appearance..."", ""antialiased menu=15 16-bit=[10-bit (0-1023)]"");"

'        Debug.Print "run(""Bandpass Filter..."", ""filter_large=40 filter_small=3 suppress=None tolerance=5 autoscale saturate"");"
        xNewFileName = Replace(shLotList.Cells(i + 1, 1), ".raw", "." & shLotList.Cells(1, 16))

        Print #1, "saveAs(""BMP""" & ",""" & IIf(Right(xMarcoPath, 1) <> "\\", xMarcoPath & "\\", xMarcoPath) & xNewFileName & """);"

        Print #1, "run(""Bandpass Filter..."", ""filter_large=40 filter_small=3 suppress=None tolerance=5 autoscale saturate"");"

        Print #1, "saveAs(""BMP""" & ",""" & IIf(Right(xMarcoPath, 1) <> "\\", xMarcoPath & "\\", xMarcoPath) & "Enhanced" & xNewFileName & """);"

        Print #1, "close();"
    Next

    Close #1

End Sub



Sub Image_Output()

    Call clearsheet

    Set shimage = Worksheets("Image_List")
    Set shLotList = Worksheets("lot_list")

    DATALOG_PATH = IIf(Right(shLotList.Cells(1, 2), 1) <> "\", shLotList.Cells(1, 2) & "\", shLotList.Cells(1, 2))

    CheckFileName = "*." & shLotList.Cells(1, 16)

'    BmpFilename = Dir(DATALOG_PATH & CheckFileName
    i_list = 2
    i = 0
    For i_list = 2 To shLotList.Cells(i_list, 1).End(xlDown).Row
        If shLotList.Cells(i_list, 1) <> "" Then

            BmpFilename = Left(shLotList.Cells(i_list, 1), Len(shLotList.Cells(i_list, 1)) - 4) & ".bmp"
            BmpEnhanced = "Enhanced" & Left(shLotList.Cells(i_list, 1), Len(shLotList.Cells(i_list, 1)) - 4) & ".bmp"

        End If

        shimage.Activate

        Dim varRow, PicCol, PicFileName, PicPath, PicLeft, PicTop, PicWidth, PicHeight
        PicCol = 2
        varRow = 0

'        Do While BmpFilename <> ""

            shimage.Cells(i * 2 + 1, varRow + 2) = BmpFilename: shimage.Cells(i * 2 + 1, varRow + 3) = BmpEnhanced
            shimage.Rows(i * 2 + 2).Select
            Cells(2 * i + 2, varRow + 2).RowHeight = 113
            Cells(2 * i + 2, varRow + 2).ColumnWidth = 18.75
            PicLeft = Cells(2 * i + 2, varRow + 2).Left
            PicTop = Cells(2 * i + 2, varRow + 2).Top
            PicWidth = Cells(2 * i + 2, varRow + 2).Width
            PicHeight = Cells(2 * i + 2, varRow + 2).Height
            ActiveSheet.Shapes.AddPicture DATALOG_PATH & BmpFilename, msoFalse, msoTrue, PicLeft, PicTop, PicWidth, PicHeight
            PicLeft = 0.75
            PicTop = 0.75
            PicWidth = 113.25
            PicHeight = 84.75
            shimage.Rows(i * 2 + 3).Select
            Cells(2 * i + 2, varRow + 3).RowHeight = 113
            Cells(2 * i + 2, varRow + 3).ColumnWidth = 18.75
            PicLeft = Cells(2 * i + 2, varRow + 3).Left
            PicTop = Cells(2 * i + 2, varRow + 3).Top
            PicWidth = Cells(2 * i + 2, varRow + 3).Width
            PicHeight = Cells(2 * i + 2, varRow + 3).Height
            ActiveSheet.Shapes.AddPicture DATALOG_PATH & BmpEnhanced, msoFalse, msoTrue, PicLeft, PicTop, PicWidth, PicHeight
            PicLeft = 0.75
            PicTop = 0.75
            PicWidth = 113.25
            PicHeight = 84.75
            i = i + 1
    Next
End Sub

Sub clearsheet()

Set shLotList = Worksheets("lot_list")
Set Image_List = Worksheets("Image_List")

Image_List.Select
Image_List.Rows("1:65534").Select
Selection.ClearContents
Image_List.Range("A1").Select


Dim Sh As Shape

With Worksheets("Image_List")

   For Each Sh In .Shapes

         Sh.Delete

    Next Sh

End With


shLotList.Activate

End Sub

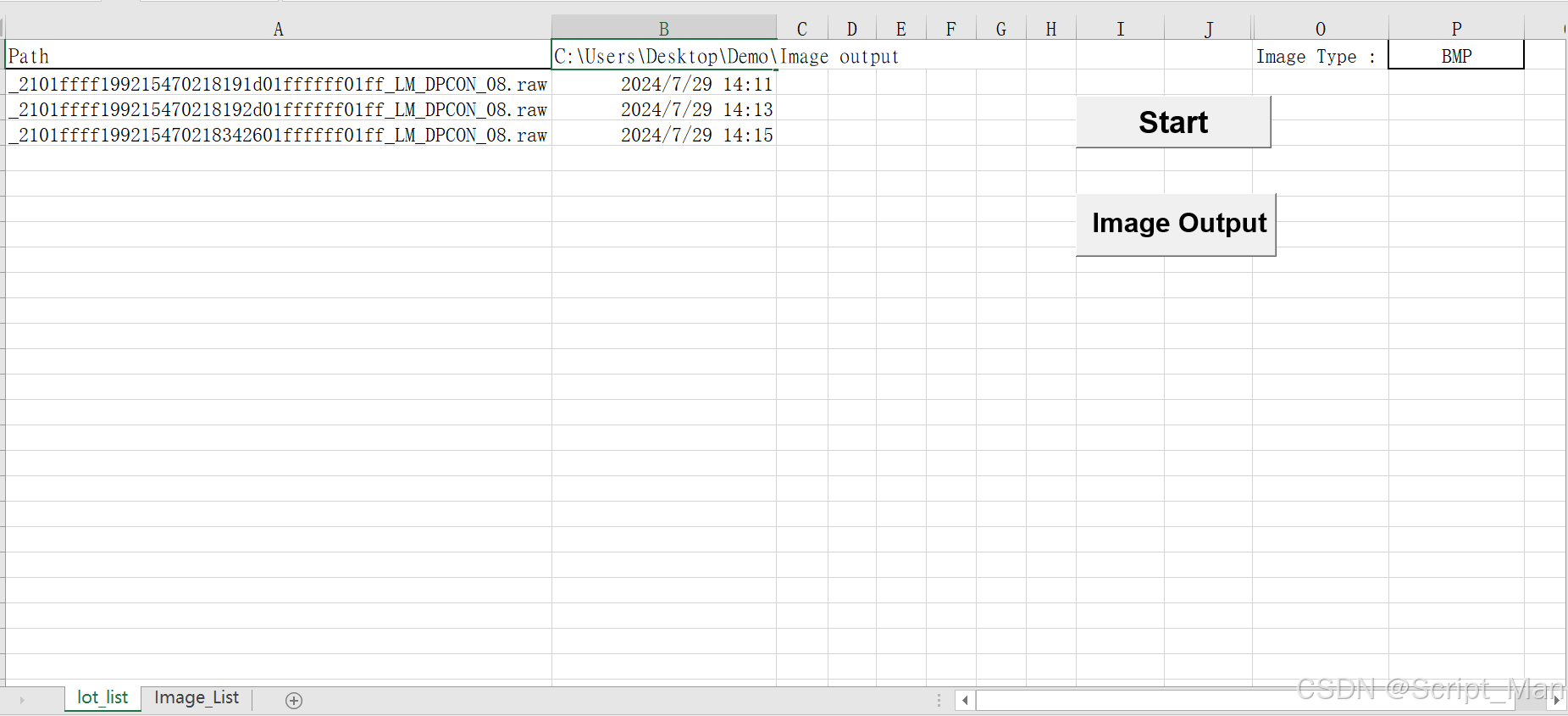

将目标路径填入”B1"单元格，按钮“Start”对应代码“Find_Lot_List”模块的代码，按钮“Image Output”对应“Image_Output”模块的代码。

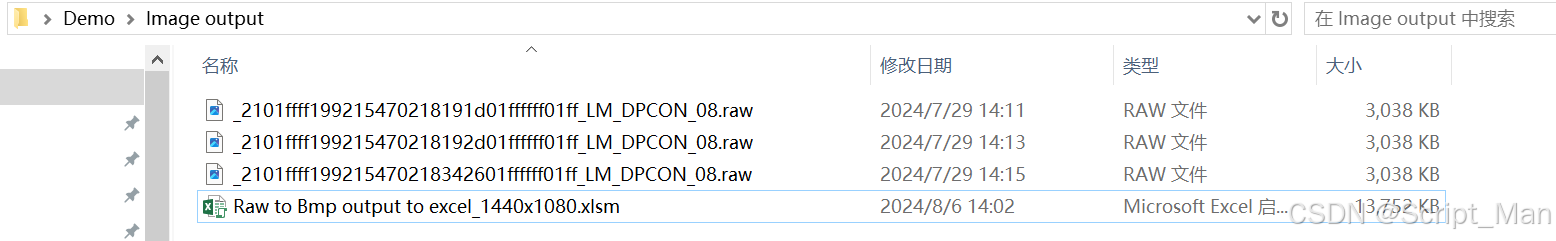

点击“Start”运行上述代码,可以获取指定路径下的Raw图片文件和测试时间。

Image output用户界面

在获取每张raw图片名称的同时也将执行指令写入了Ijm文件。

Image J macro

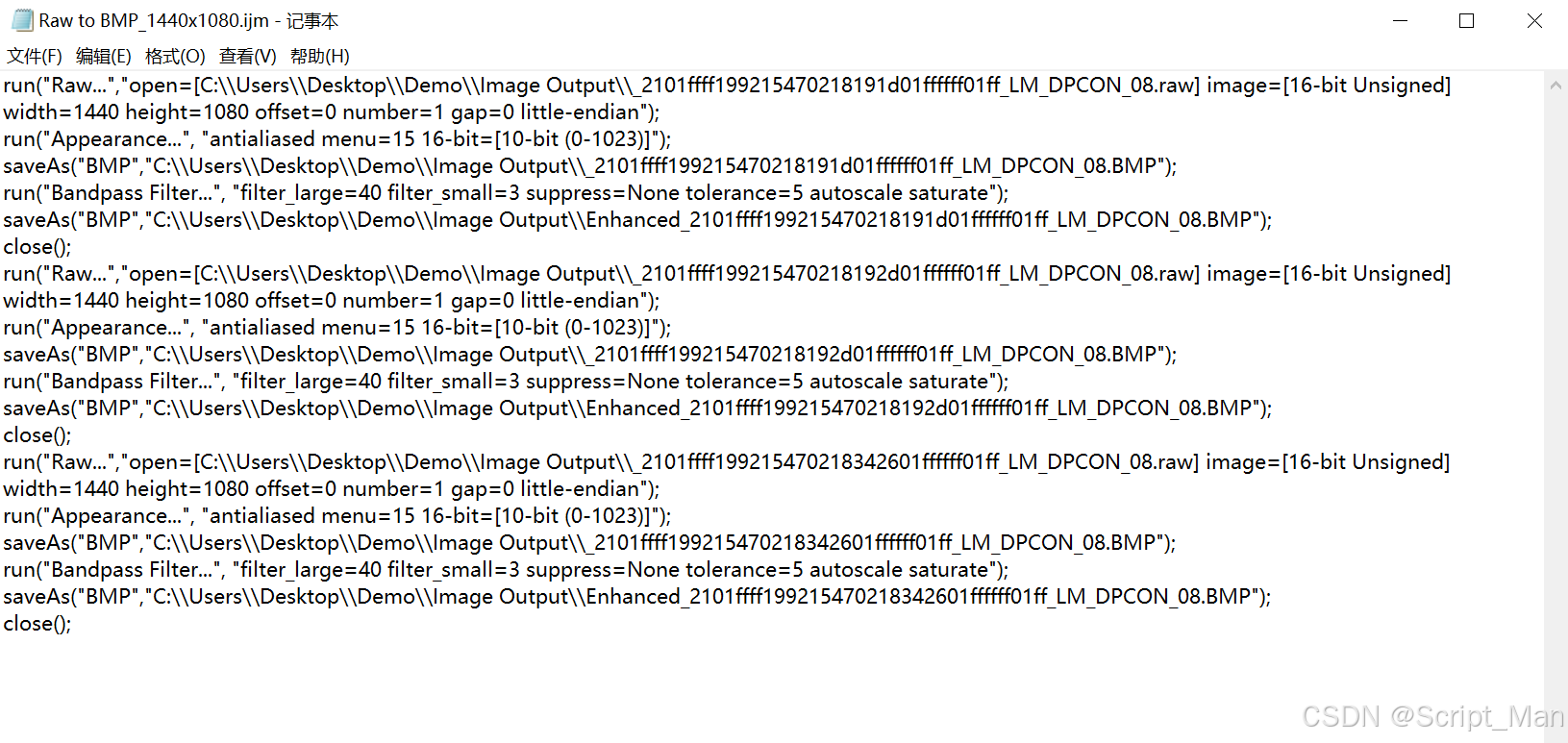

鼠标右键编辑打开ijm文件，可以看到VBA逐行写入的macro指令；值得一提的是，此处的代码是基于java书写的，如果对于该语言不熟悉的人可以利用Image J录制操作的办法获取对应的macro代码[2,3]。

Image J macro code
点击Image J的Plugins >> Macro >>Run选项卡，然后将上述Ijm文件的路径填进去，即可运行该脚本；或者直接将Ijm文件用鼠标拖拽至软件选项卡上，即可运行该脚本。

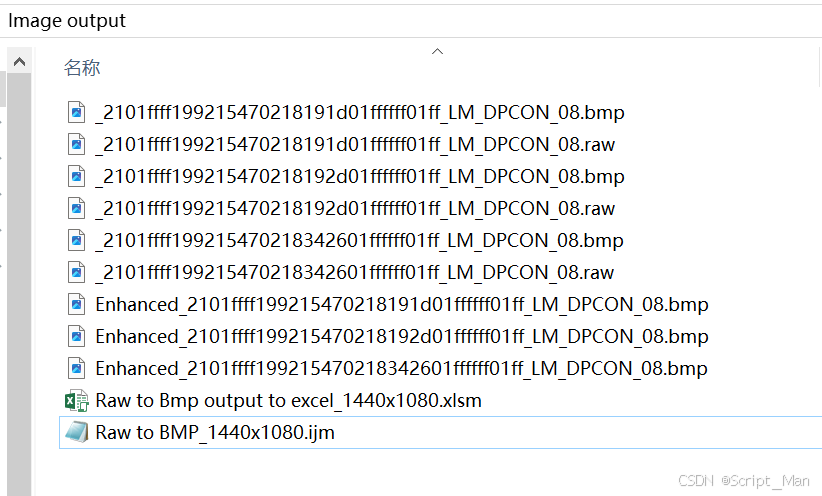

待图片逐张处理结束，可以看到目标文件夹下多了bmp格式和Enhanced后的图片（Enhanced操作是指增加了图片的对比度，对应的手动操作是Image J打开Raw格式图片 >>Process >> FFT >>Bandpass Filter, 该图片处理方法作为示范，其他操作可以参照Image J的用法[4]，代码可以参考Macro录制的办法。）

image output

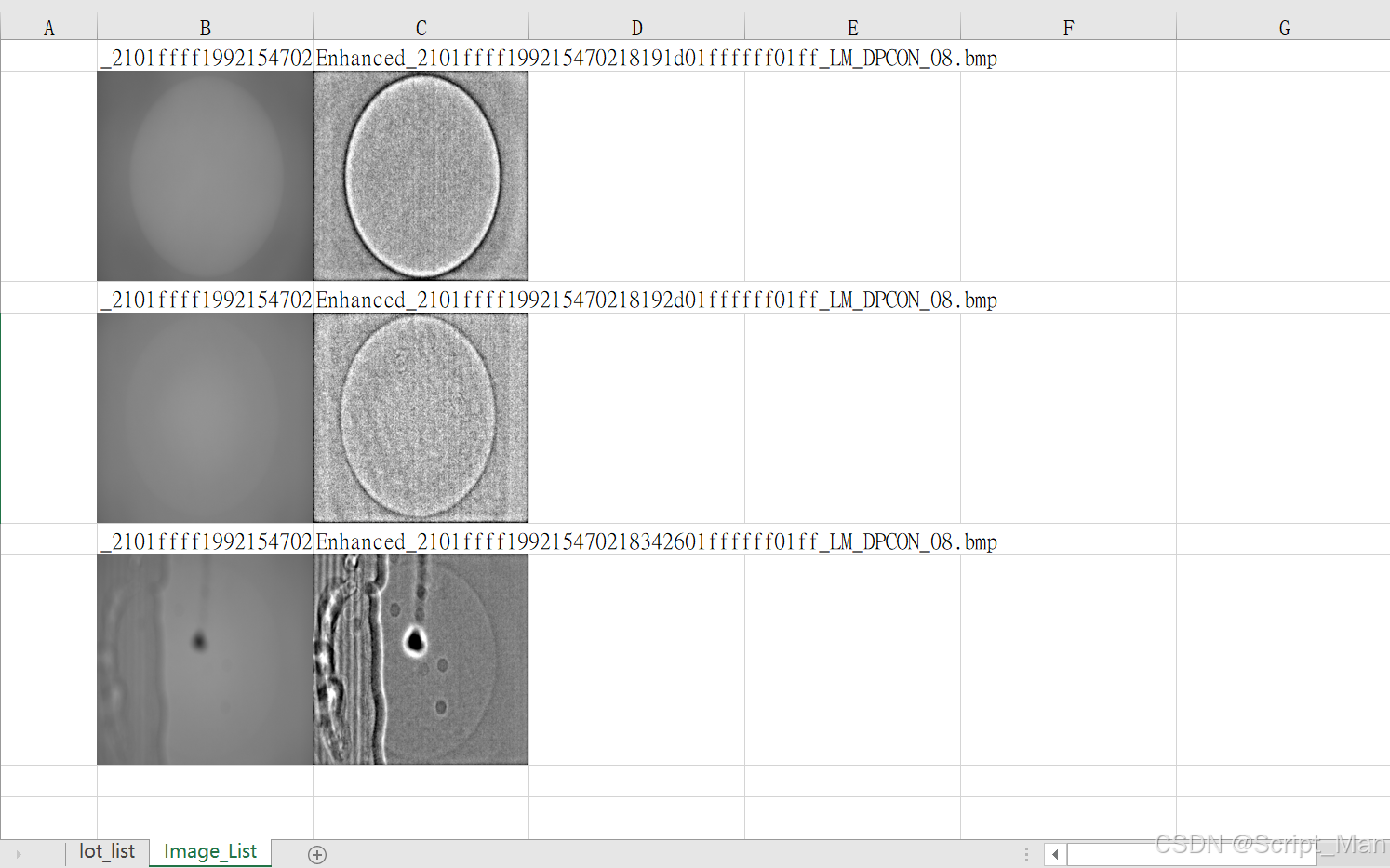

在得到上述图像后，点击“Image Output”按钮把Raw转换后的Bmp和进一步处理后的 Bmp图片成组地按照测试时间顺序放在excel指定位置上，同时名称写入每个图片上方单元格作为标识。

Image output图片

完成以上的操作后，即可以实现批量将Raw图片格式转换成Bmp格式（其他格式转换也同理），同时也可以针对图片批量进一步处理（比如增强对比），最后可以将处理后的图片按照测试时间的顺序放在指定的Excel中，能够高效快速得到图片的识别和对比效果。

在文章的最后，所有关于Image J软件的使用，都推荐使用Image J 官方说明文档，里面有详细的用法解释和数以千计的实例参考，如果阅读起来有困难的可以参考CSDN或者网页上各位作者写的专题文章。
