keil中 debug调试问题

刚学debug时，出现了许多错误。选择将这些问题总结一下

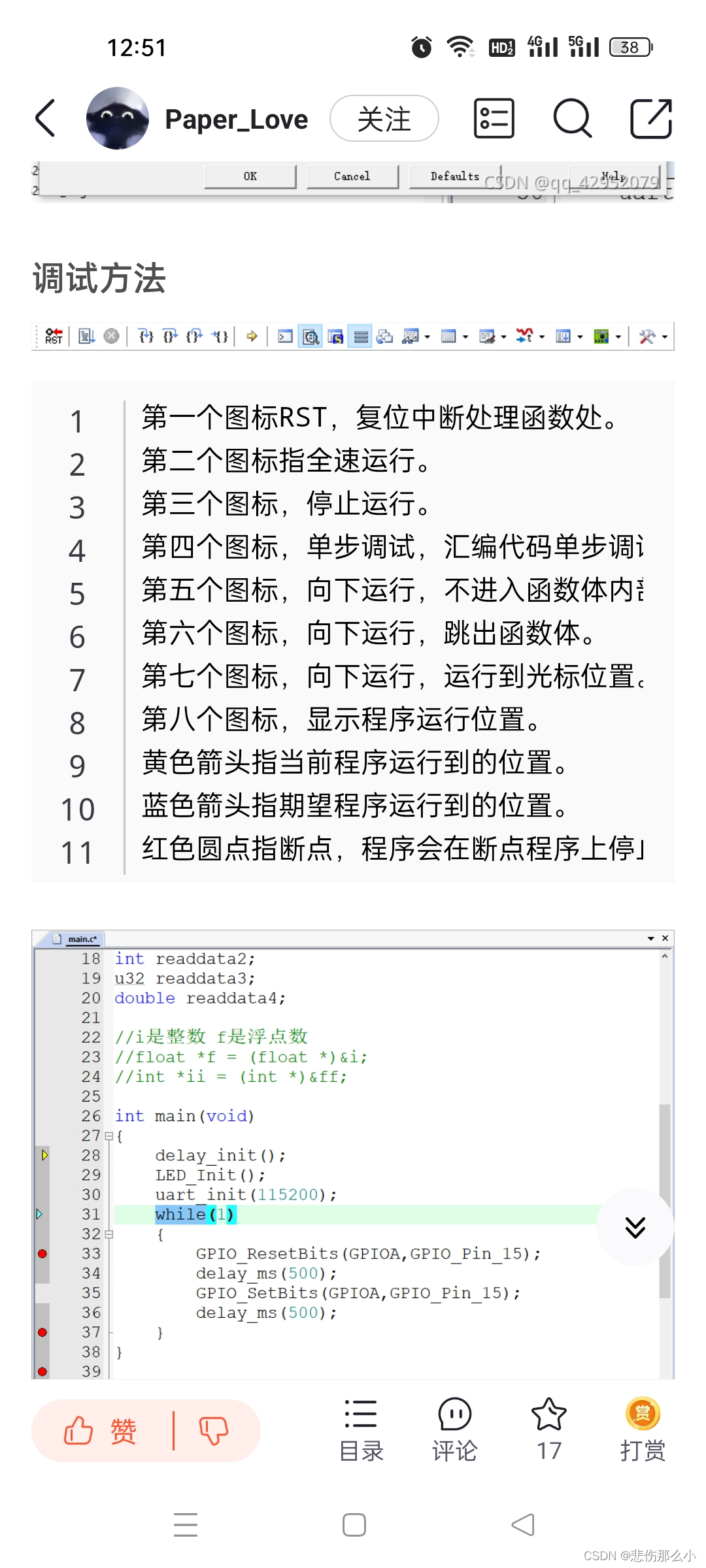

1.调试方法

 2.仿真中必须进行的操作，也是各种问题的原因

（1）在MDK5中的逻辑分析窗口输入GPIO口时，出现Unknown signal的问题

（2）仿真无法连续运行，并且也运行不到主函数

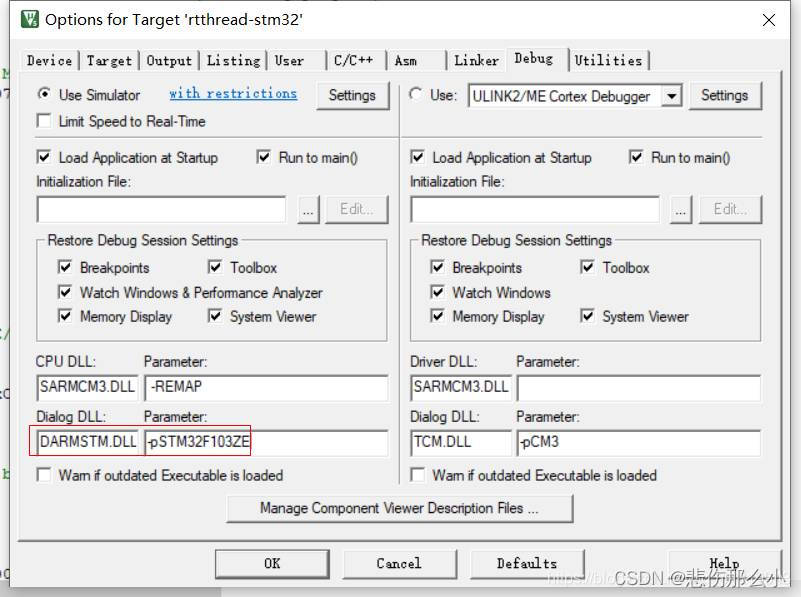

选中Debug选项，Dialog DLL及其Parameter选项设置不正确，这里设置为DCM.DLL和-pCM3

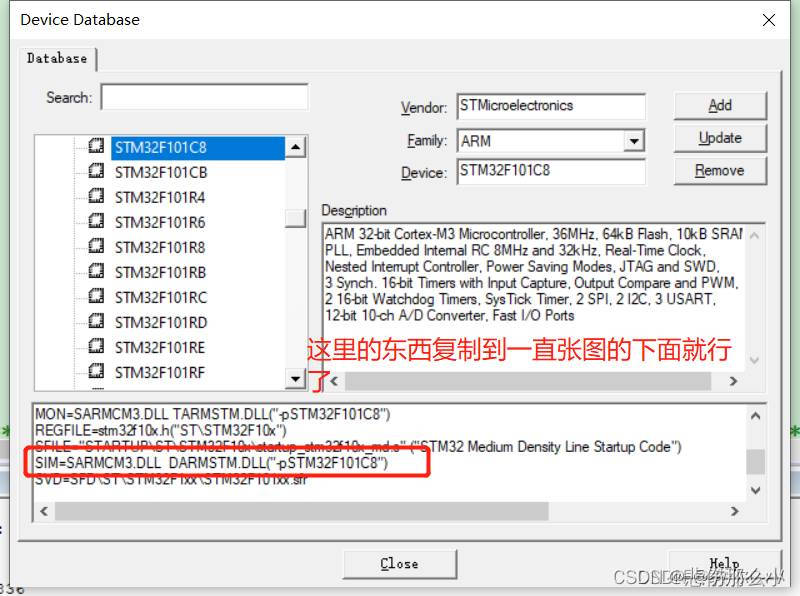

 到Device选项查看芯片类型，复制过去就行

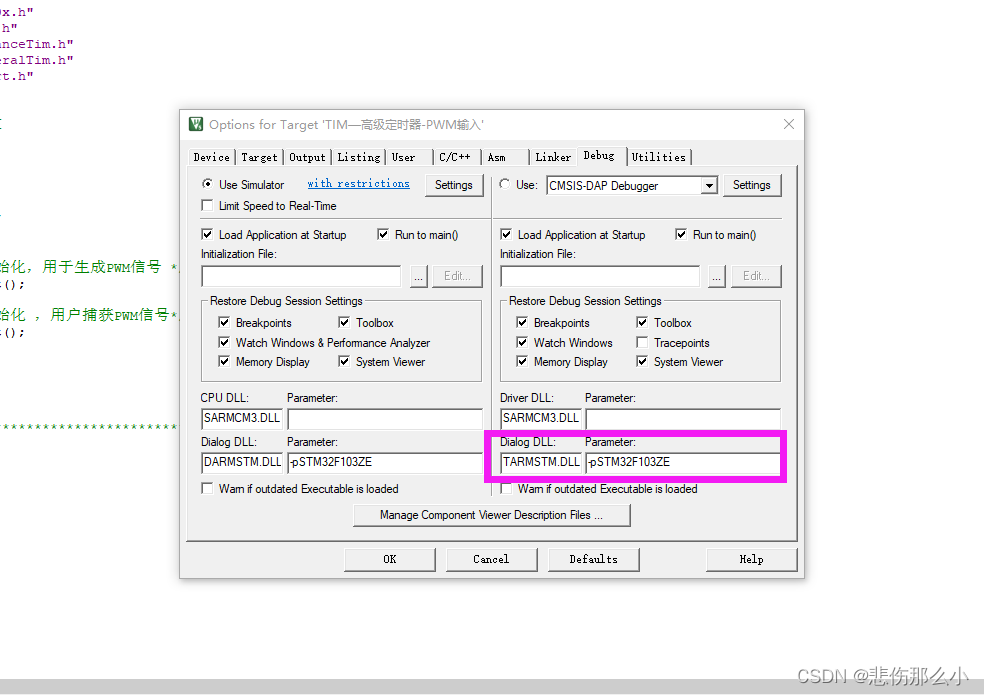

如果要用硬件仿真的话，改成下面这栏配置



到这一步点击ok,重新仿真就可以了。

随后再次点击仿真按钮，输入PORTX.i，成功识别到信号。

【一定要注意MDK5目前的版本，不支持F4、F7芯片。同样也不支持纯软件的串口空闲帧中断测试】

试了一晚上结果告诉我不可以，心态直接爆炸

3.没有开发板时，用虚拟串口进行虚拟串口软件仿真

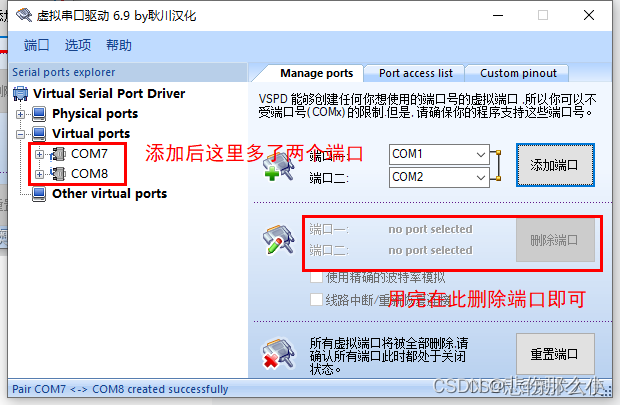

用到了虚拟串口软件，网上很容易找到。

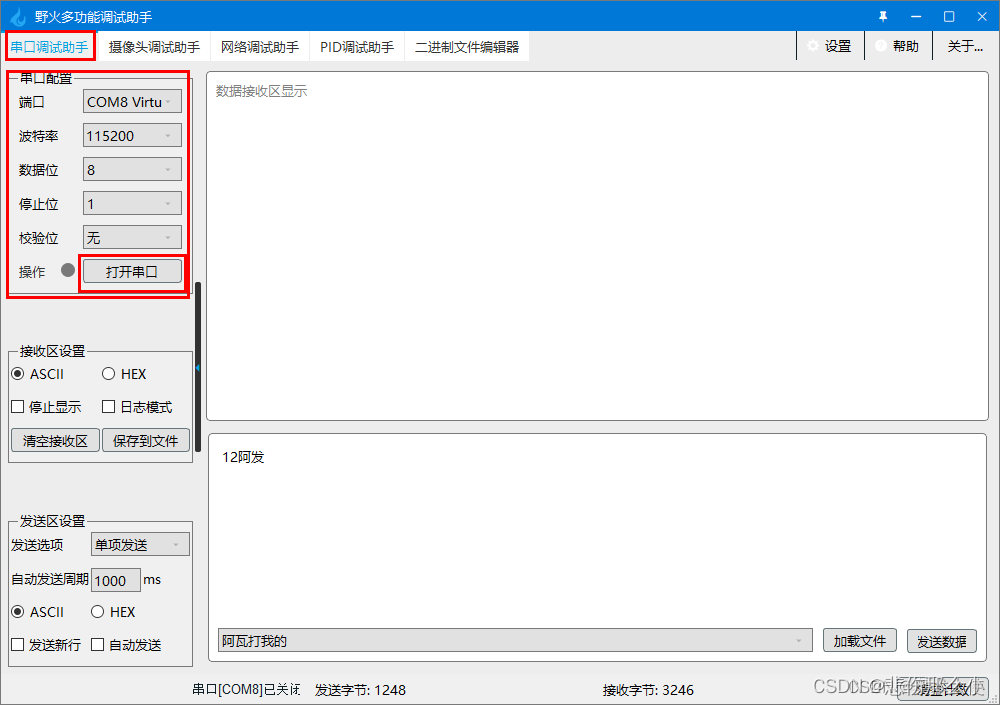

 第一步，打开串口调试助手

 第二步，开始debug，开始软件仿真。

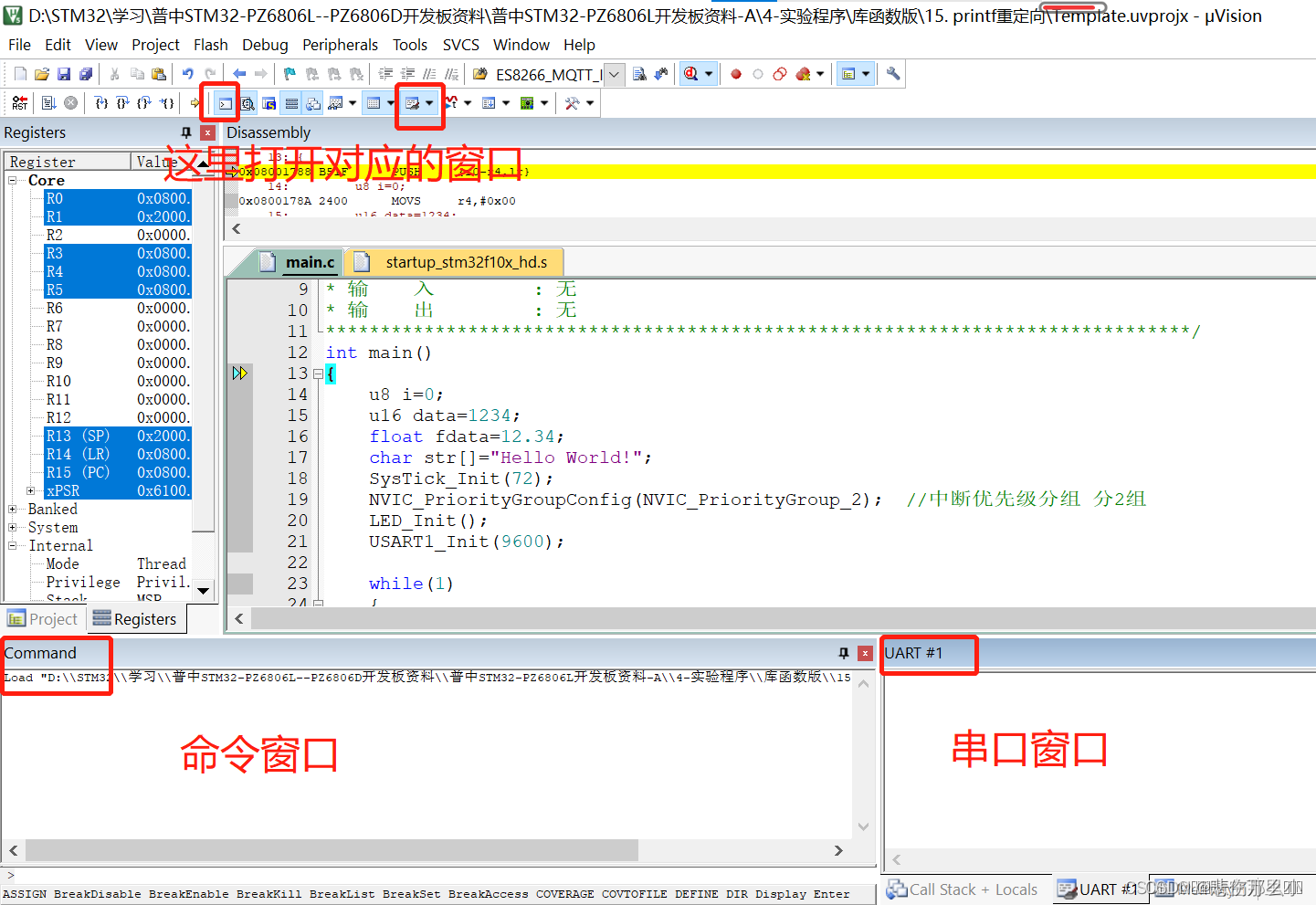

在命令窗口的输入行中分别输入下面两条命令，按回车键完成输入

将虚拟串口com7与虚拟开发板进行绑定。

MODE COM7 115200,0,8,1
ASSIGN COM7 <S1IN> S1OUT

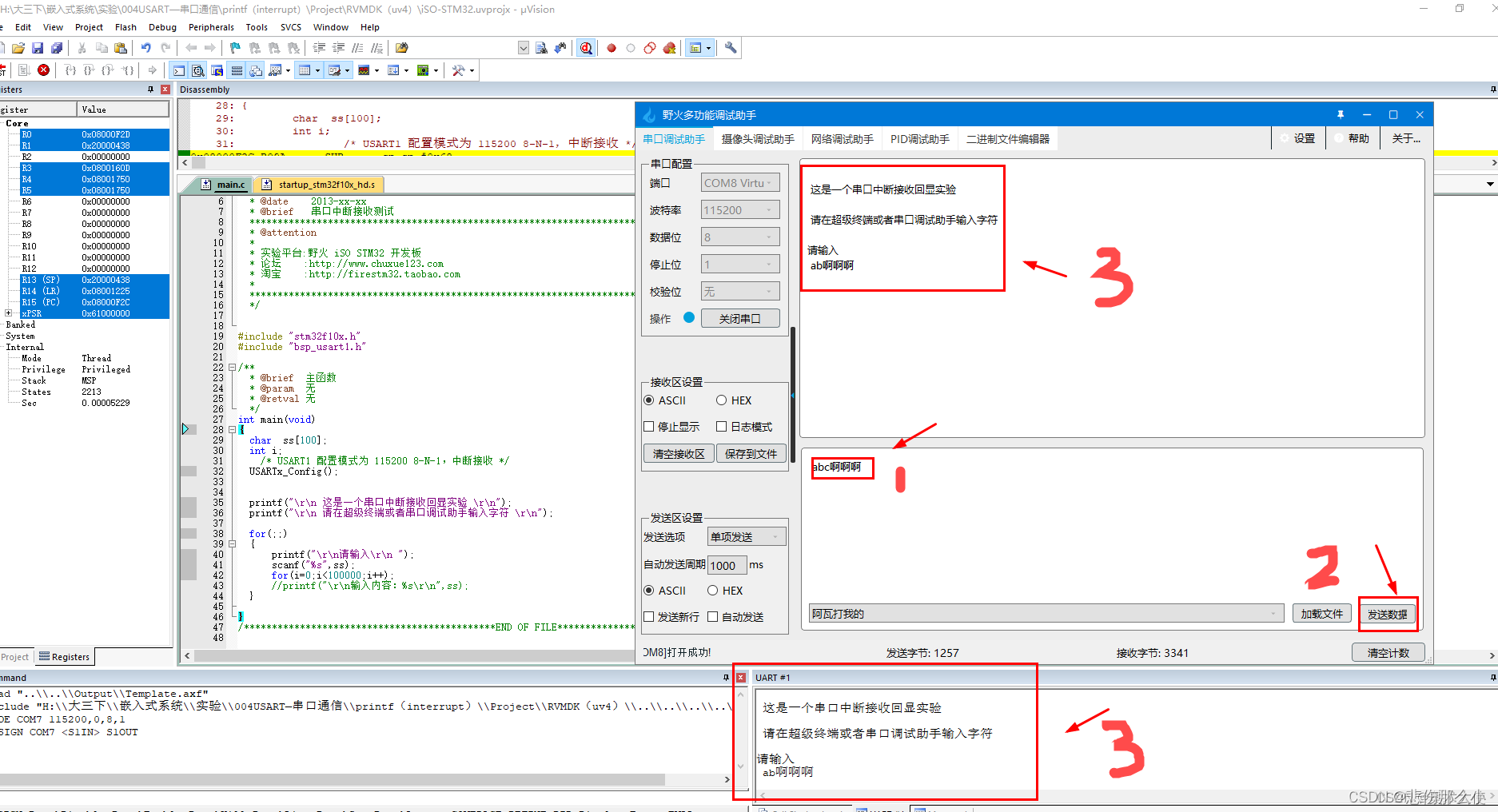

 然后输入内容，发送到虚拟开发版，串口窗口就能打印接受到的内容。

指令说明：
1、MODE COM2 9600,0,8,1
设置串口1。波特率为9 600，无校验位，8位数据，1位停止位。
MODE命令的作用是设置被绑定计算机串口的参数。
基本使用方式为：MODE COMx baudrate, parity, databits, stopbits
其中：
COMx（x = 1，2，…）代表计算机的串口号；
baudrate代表串口的波特率；parity代表校验方式；
databits代表数据位长度；
stopbits代表停止位长度。

2、ASSIGN COM2 < S1IN > S1OUT
命令2是将计算机的串口2绑定到单片机的串口1
COMx代表计算机的串口，可以是COM1、COM2、COM3或其他；
inreg和outreg代表单片机的串口。对于只有一个串口的普通单片机,即SIN和SOUT；对于有两个或者多个串口的单片机，即SnIN和SnOUT（n=0，1，…即单片机的串口号）。
例如：ASSIGN COM2 < SIN > SOUT
将计算机的串口2绑定到单片机的串口（针对只有一个串口的单片机）。
ASSIGN COM2 < S1IN > S1OUT
将计算机的串口2绑定到单片机的串口1（针对有多个串口的单片机，注意串口号的位置）。
需要注意的是，参数的括号是不能省略的，而outreg则是没有括号的。
