整流桥如何把交流变直流？

众所周知，我国民用电是220V50Hz的交流电，但是我们绝大多数的电子产品用的都是直流电，因此我们在使用的时候需要把交流变成直流才能使用。

并且由于220V太大了（主要是为了减少传输过程中的损耗），我们用不上这么大的电压，所以还需要用个变压器，但是本文我们只聊整流桥，所以后面仿真演示的时候就忽略变压这一步骤了。

首先交流电是正负极交替着来，所以说起来交流电是不分正负极的。

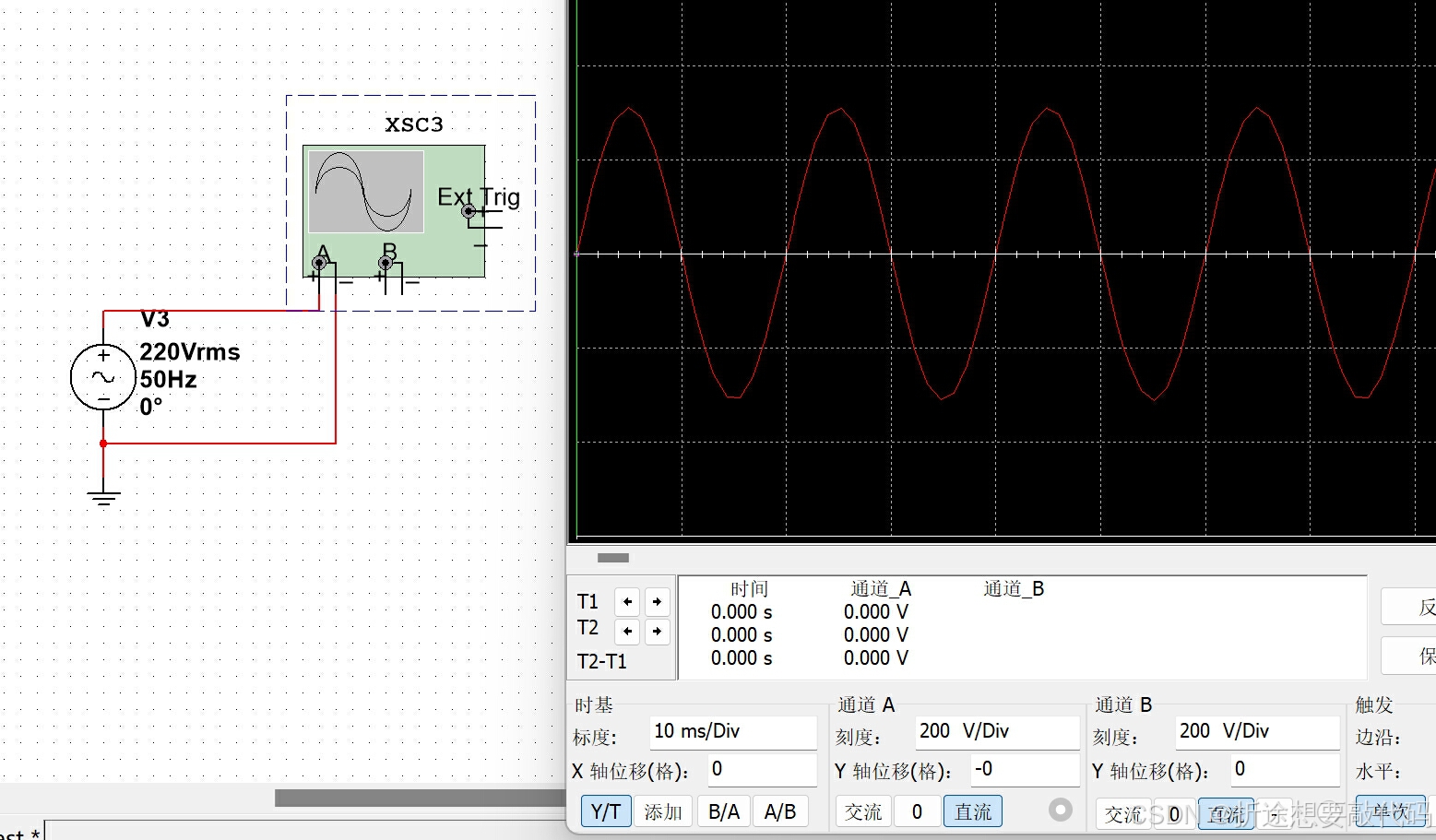

下面是交流电的波形。

它一半在正半轴，一半在负半轴，而我们需要的直流电需要全部都在正半轴，因此我们就要给它整流。

说到整流，就不得不提二极管，二极管就拥有正向导通，反向截止的特性，具体情况要看二极管的参数，根据参数的不同还可以分为稳压二极管、肖特基二极管等等，我们接下来提的二极管我们默认为理想二极管，也就是说我们不管它的反向电压、工作频率、整流电流这些参数。

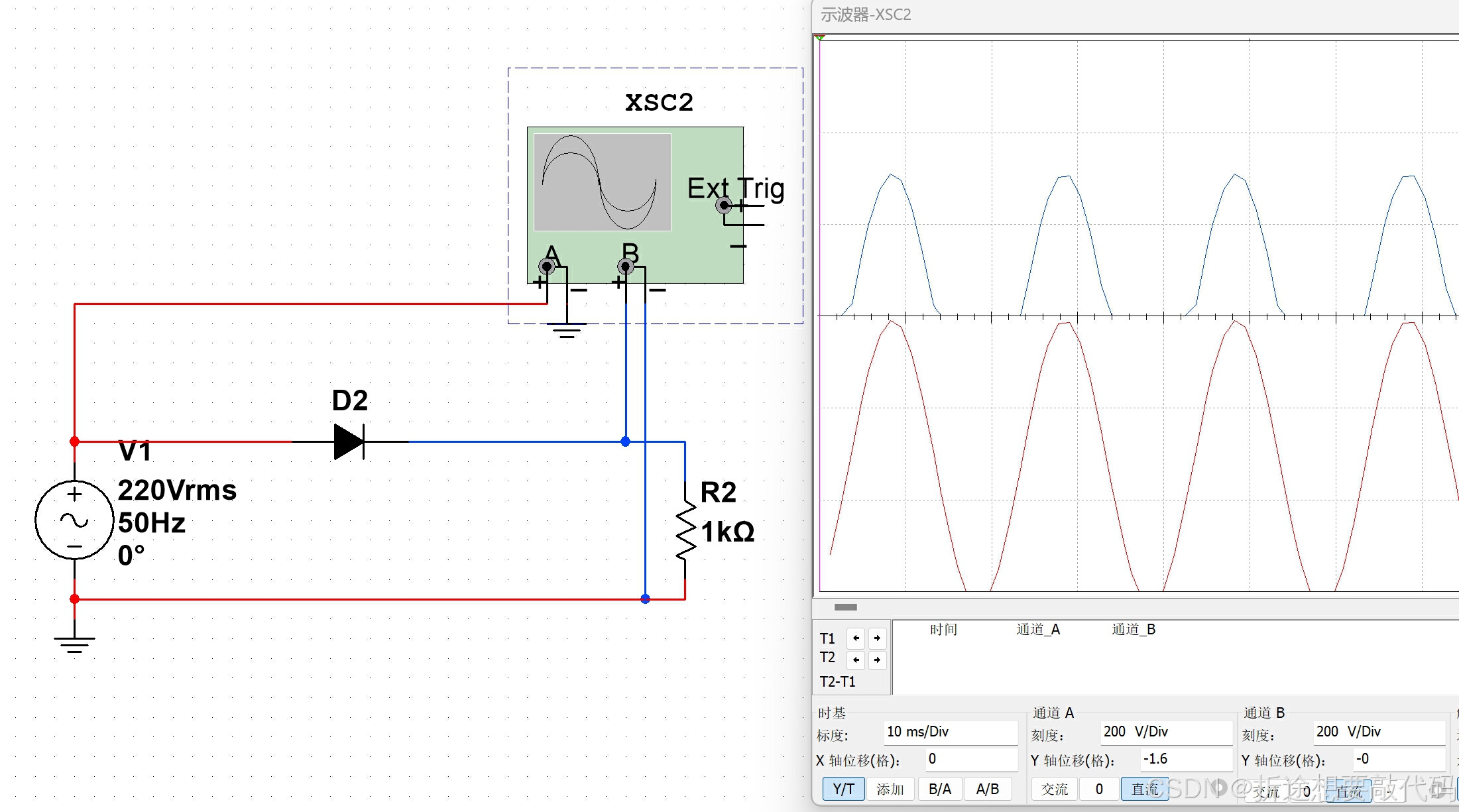

那么我们就给它加个二极管，这样交流电就只有在正半轴的波形会通过二极管，而负半轴的波形会“消失”，为了便于观察，我把220V交流电的波形下移了一点。

这样实际上还不能够使用，因为实在是太浪费了，整整有一半的波形被浪费了，所以有请今天的主角——整流桥。

其实也不是啥高大上的东西，因为整流桥就是四个二极管组成的。

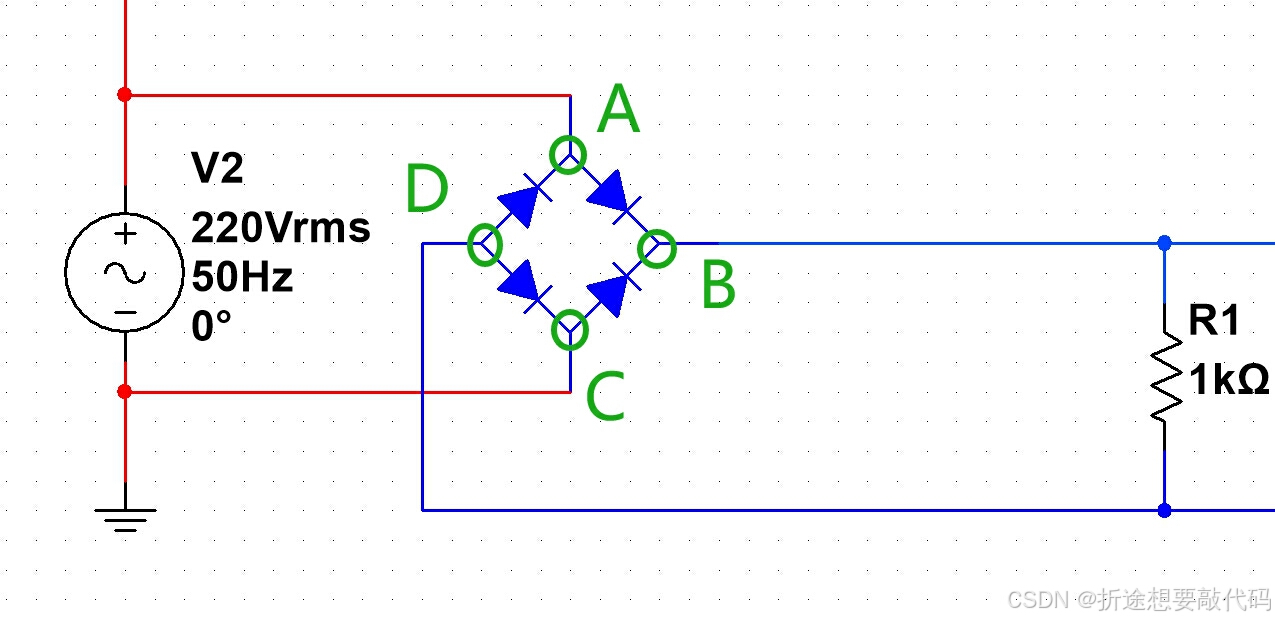

大家先记住我表的四个点。

当交流电顺时针流动时（即看作上面是正极，下面是负极），那么A点的电压值是220V，经过AB之间的二极管后，B点的电压值就是219.3V，因为二极管会消耗掉0.7V的压降（一般情况下是这样），接着我们暂时忽略负载，上图中我用了个1KΩ的电阻当作负载。

当我们忽略负载后，D点和B点实际上是同一个点位，所以D点也是219.3V，此时C点接电压源的负极，因此是0V，DC之间的二极管导通，形成回路。

那么DA之间和CB之间的二极管能不能导通呢？

二极管是正向导通，反向截止的，D点是219.3V，A点是220V，所以DA的二极管是截止的，CB那个就更不必说了，C就是0V，更无法导通了。

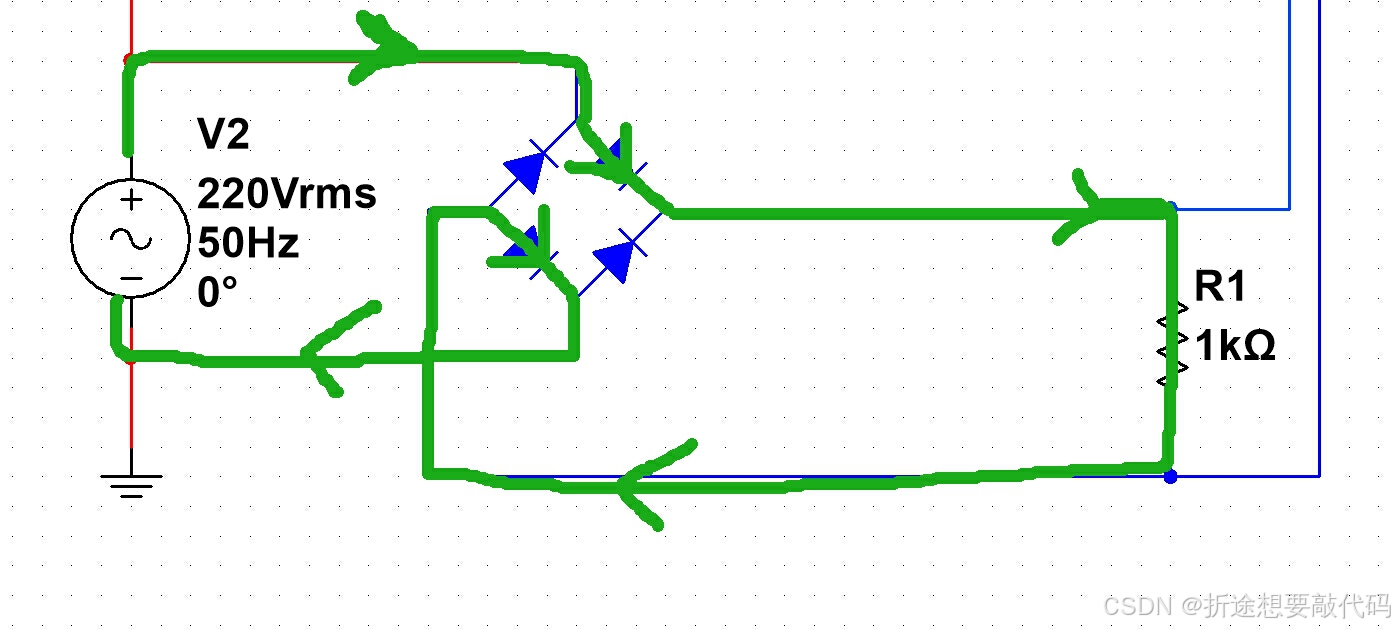

所以交流电顺时针流动的时候，电流运动方向如下：

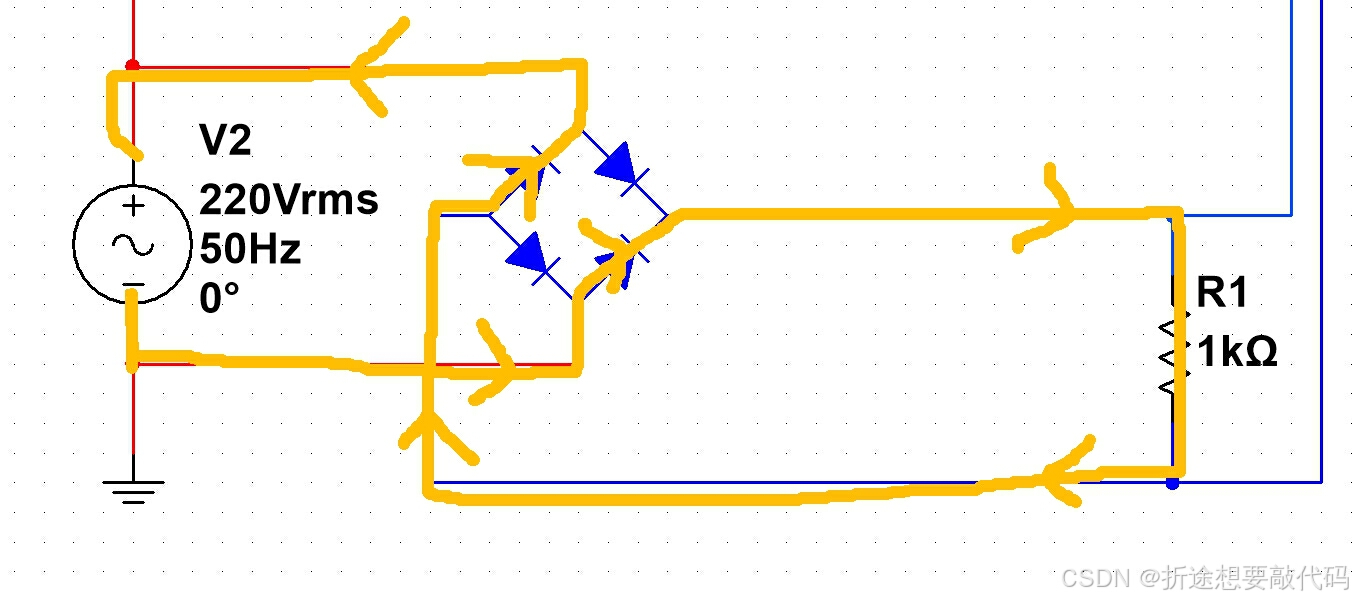

同理，逆时针的时候是下面这样的：

然后我们就惊奇的发现，无论是哪种情况，流经负载的电流方向都是一样的，这不正是我们要的直流电嘛。

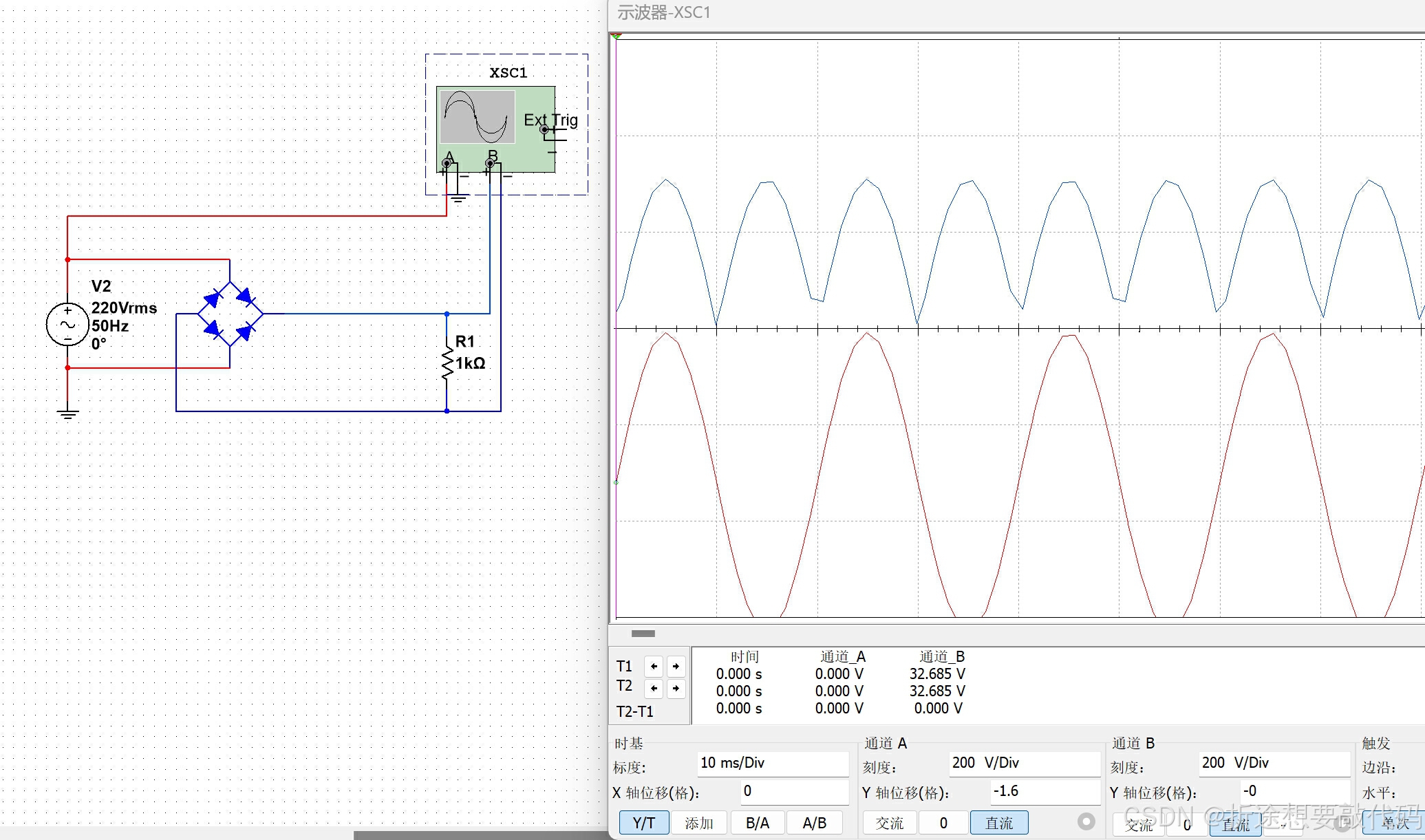

我们来看看用了整流桥之后的波形。

我们已经成功把波形都留在了正半轴上，现在还有个问题，那就是这个供电也太不稳定了吧，现在这样可算不上直流电，直流电是指电流方向和大小都不随时间变化的电流。

现在我们应该如何做，才能把这个“波浪”变成“直线”呢？

我们可以使用电容呀，电容的特点就是电容两边的电压不会突变。

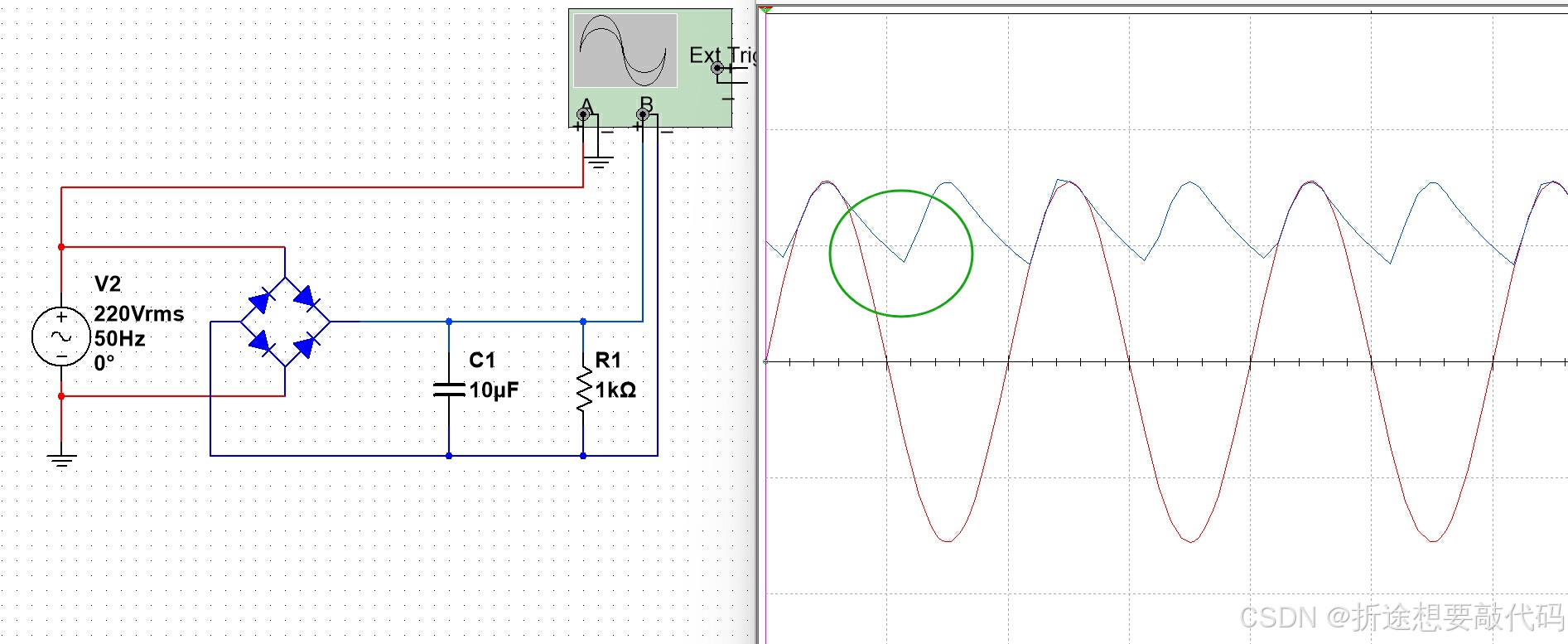

当我们加了个10uf的电容之后，我们就发现波形变好了一些，但还不够好。

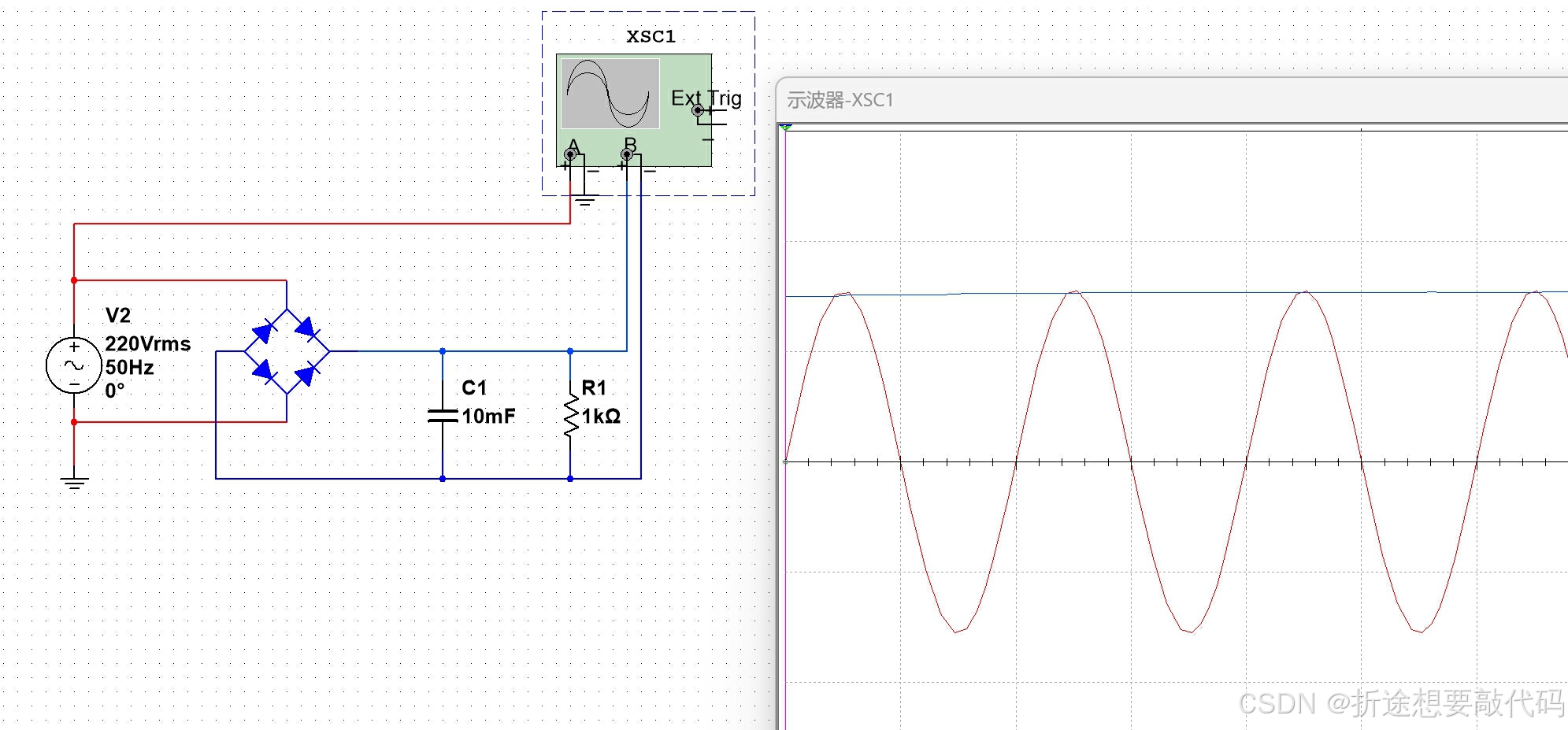

我们加大电容，把10uf改成10mf（10mf已经很大的电容了，用这么大的原因是我们交流电直接是220V没有经过变压器改小），就可以发现波形已经相当平滑了，我们把它当成直流电也问题不大了。
