任务2-2 Packet Tracer模拟软件抓包FTP分析

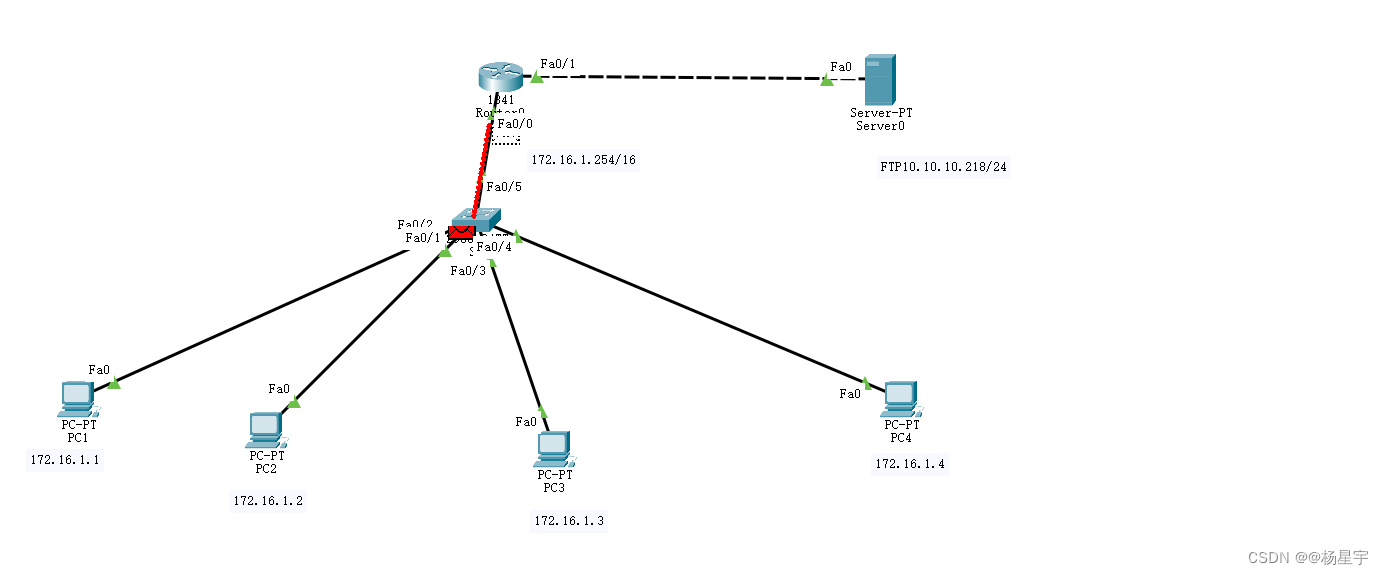

1.本任务的实验拓扑及设备IP地址，如下图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Bv5boYXe-1686311698735)(E:/%E6%A1%8C%E9%9D%A2/%E8%AE%A1%E7%AE%97%E6%9C%BA%E4%B8%93%E4%B8%9A%E8%AF%BE%EF%BC%88%E5%89%AF%E6%9C%AC%EF%BC%89/%E7%BD%91%E7%BB%9C%E5%AE%89%E5%85%A8%E6%8A%80%E6%9C%AF%E4%B8%8E%E5%AE%9E%E6%96%BD/%E6%9C%9F%E6%9C%AB/%E4%BB%BB%E5%8A%A12-2/image-20230609194051549.png)]

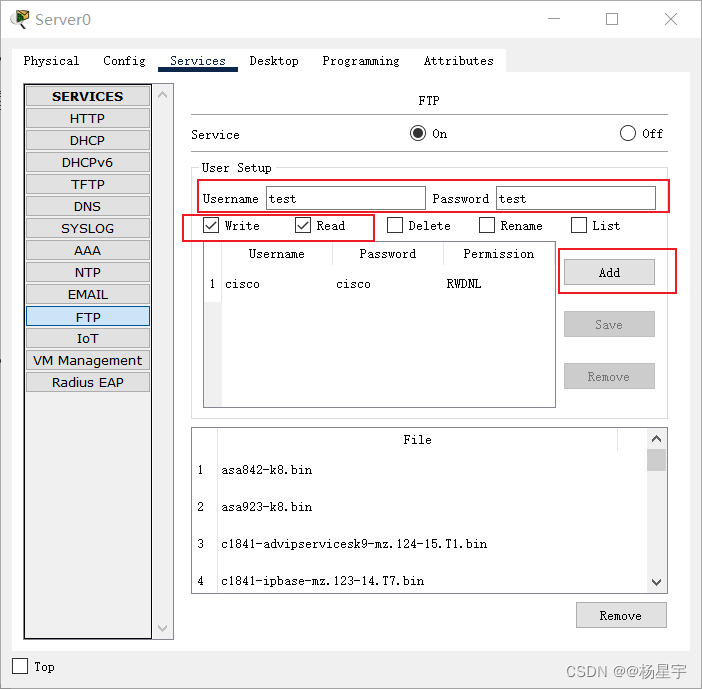

2.单击FTP服务器，配置FTP服务，用户名和密码均为：test，设置读写权限，同时单击右侧的“Add”按钮，成功增加FTP的用户名，配置如图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-aDCnYiHA-1686311698739)(E:/%E6%A1%8C%E9%9D%A2/%E8%AE%A1%E7%AE%97%E6%9C%BA%E4%B8%93%E4%B8%9A%E8%AF%BE%EF%BC%88%E5%89%AF%E6%9C%AC%EF%BC%89/%E7%BD%91%E7%BB%9C%E5%AE%89%E5%85%A8%E6%8A%80%E6%9C%AF%E4%B8%8E%E5%AE%9E%E6%96%BD/%E6%9C%9F%E6%9C%AB/%E4%BB%BB%E5%8A%A12-2/image-20230609194408754.png)]

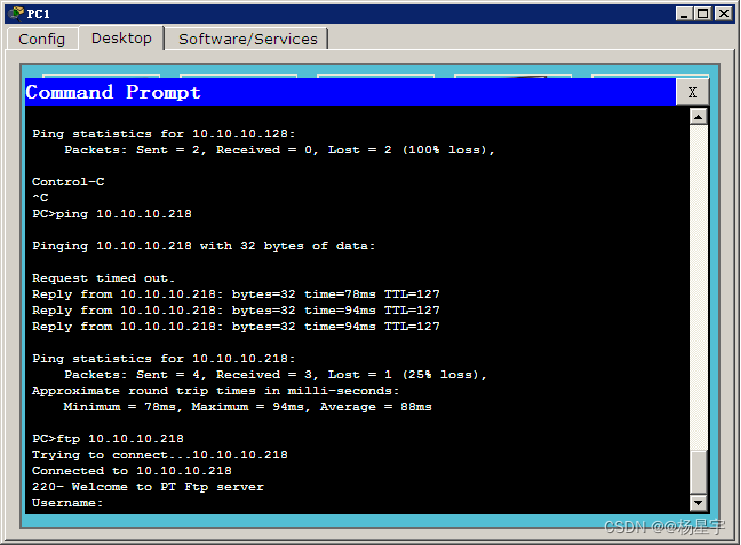

3.在PC的命令提示符下，使用FTP命令去连接远端的FTP服务器，前提网络一定是可达的。如下图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-kTjG7VZ4-1686311698740)(./%E4%BB%BB%E5%8A%A12-2%20%20Packet%20Tracer%E6%A8%A1%E6%8B%9F%E8%BD%AF%E4%BB%B6%E6%8A%93%E5%8C%85FTP%E5%88%86%E6%9E%90.assets/image-20230609195124798-1686311487452-3.png)]

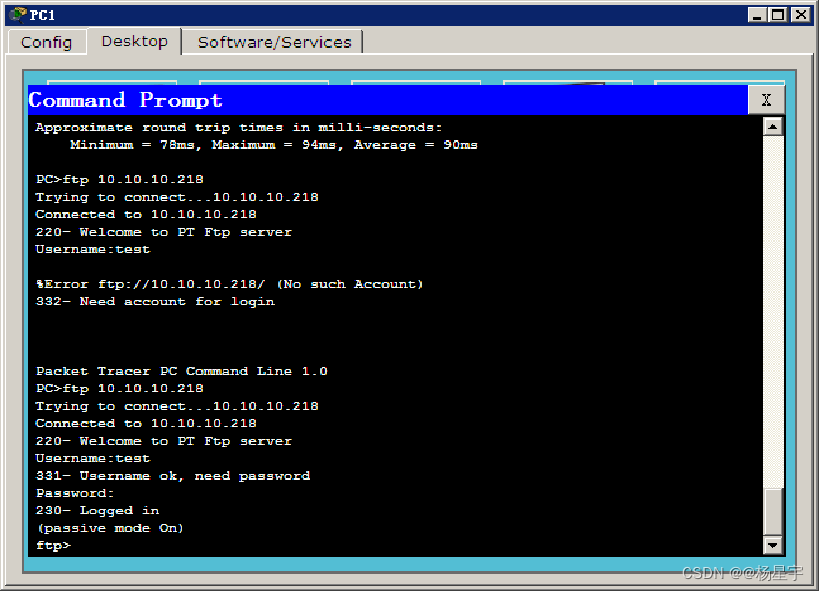

4.输入刚刚创建的用户名和密码“test”,即可登录FTP服务器。当然也可用默认的用户名和密码“cisco”进行登录。如下图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-kaL7VF3l-1686311698741)(./%E4%BB%BB%E5%8A%A12-2%20%20Packet%20Tracer%E6%A8%A1%E6%8B%9F%E8%BD%AF%E4%BB%B6%E6%8A%93%E5%8C%85FTP%E5%88%86%E6%9E%90.assets/image-20230609195155072-1686311516158-5.png)]

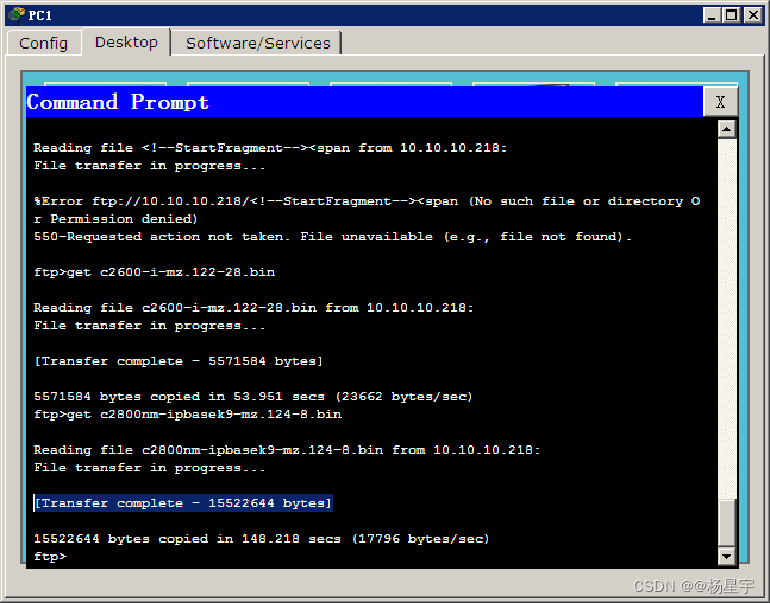

5.进入FTP服务器后，可以利用“？”帮助功能，查看可以使用的相关命令，如可以将FTP服务器中的2800系列的最新的IOS文件（试先在FTP服务器上查看，使用“Ctrl+C”快捷键复制）备份到本地PC上，出现如下图所示表示成功下载。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CbDBSkd4-1686311698741)(./%E4%BB%BB%E5%8A%A12-2%20%20Packet%20Tracer%E6%A8%A1%E6%8B%9F%E8%BD%AF%E4%BB%B6%E6%8A%93%E5%8C%85FTP%E5%88%86%E6%9E%90.assets/image-20230609195219380-1686311540657-7.png)]

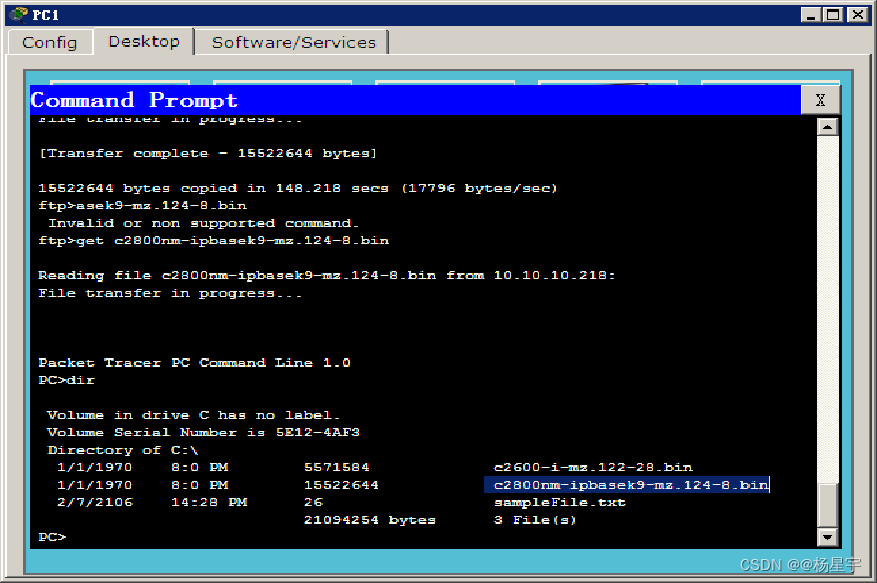

6.终止FTP连接，回退到PC1，验证文件的下载。如下图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BYxGHswW-1686311698741)(./%E4%BB%BB%E5%8A%A12-2%20%20Packet%20Tracer%E6%A8%A1%E6%8B%9F%E8%BD%AF%E4%BB%B6%E6%8A%93%E5%8C%85FTP%E5%88%86%E6%9E%90.assets/image-20230609195247317-1686311568508-9.png)]

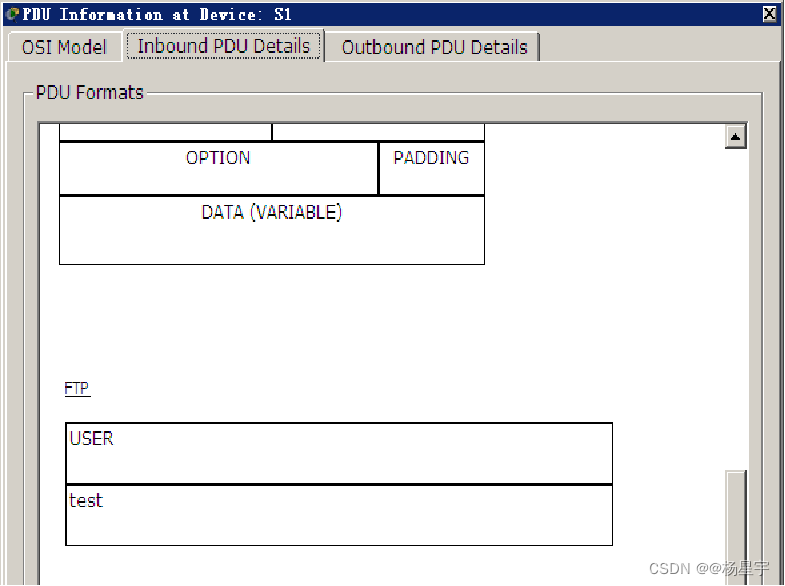

7.PC1在连接FTP服务器时，切换至模拟模式，打开捕获窗口设置过滤条件（提取TCP、FTP），输入合法用户名“test”后，开始捕获数据，打开进入交换机S1时的数据包，会看到FTP用户名是以明文方式传输的。如下图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MhOMFlJB-1686311698742)(./%E4%BB%BB%E5%8A%A12-2%20%20Packet%20Tracer%E6%A8%A1%E6%8B%9F%E8%BD%AF%E4%BB%B6%E6%8A%93%E5%8C%85FTP%E5%88%86%E6%9E%90.assets/image-20230609195312260-1686311593220-11.png)]

8.在数据包转发到FTP服务器时S1时，会看到FTP访问的用户名通过的验证，需要输入密码验证，如下图所示。

P访问的用户名通过的验证，需要输入密码验证，如下图所示。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-7pFtH9Cl-1686311698742)(./%E4%BB%BB%E5%8A%A12-2%20%20Packet%20Tracer%E6%A8%A1%E6%8B%9F%E8%BD%AF%E4%BB%B6%E6%8A%93%E5%8C%85FTP%E5%88%86%E6%9E%90.assets/image-20230609195354226-1686311635182-13.png)]
