【光学笔记】---光芯片分束器

光分束器，就是将光场以一定比例分开至不同的路径中。常用的片上光分束器有三种类型，即Y型分束器、MMI以及定向耦合器。以下分别介绍这三种分束器，并进行比较。

1. Y型分束器

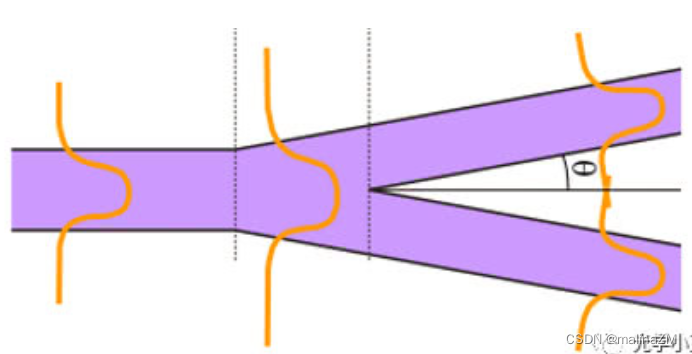

该结构比较简单，由一个输入波导、一个锥形波导和一对输出波导组成。 Y型结构的对称性保证其50/50的分光比例，两臂的光场振幅与相位相同。由于光波导不能垂直转弯，两臂必须呈一定角度，而不是T字型，如下图所示，

上图结构的插损较大，约-2dB。

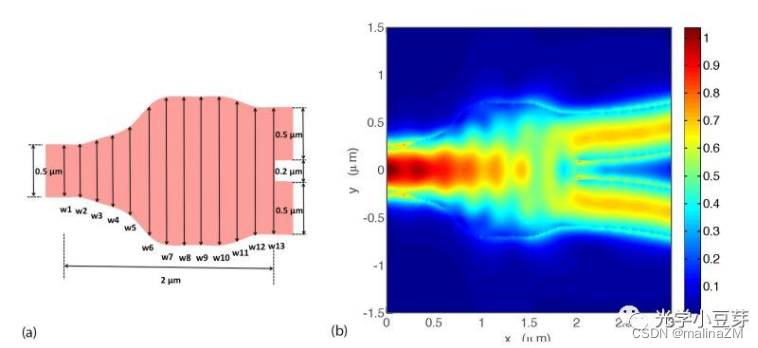

可以对Y型分叉区域做进一步优化，用于降低插损。文献1实现了0.28dB插损(实验值)的Y型分束器，其尺寸非常小，只有1.2um*2um， 并且可在80nm带宽内工作。该结构与其光学仿真结果如下图所示，

2. MMI型分束器（也称多模干涉耦合器）

MMI（Multimode Interference）耦合器也是集成光路中一种重要的波导器件。其结构紧凑、易于制作、损耗小、制作容差性好、偏振相关性小等优点，可用于多种光子器件的制作,如光功分器、模式分离器、光分波/合波器、光开关等。MMI型分束器的输入输出端口为单模波导，单模波导通过taper与多模波导相连，taper的作用是降低界面反射带来的损耗。

根据端口的数量，MMI可设计成MxN型，即M个输入端口，N个输出端口。常用的MMI结构有1x2, 2x2, 1x4等，其示意图如下，

以1xN为例。1xN型MMI耦合器由一个输入波导、一个多模干涉区和N个输出波导组成。

MMI的输出端口光强相同，每个端口的能量为1/N (N为输出端口的数目)。不同结构的相位关系不一样。MMI 1x2两个输出端口的相位相同，而MMI 2x2两个输出端口的相位相差pi/2。MMI对工艺容差的要求较低，且插损较小，尺寸比Y型分束器大。MMI的工作带宽也非常宽。

基于MMI分束器不同端口的相位关系以及能量等分的性质，可以构成相干接收器，如下图所示，

其工作原理为多模波导的自成像（self imaging）原理。在多模波导区域，光场可展开为不同阶模式的叠加， 当多模波导长度L是3L_pi的整数倍时，不同模式的相位相同，相干叠加后，光场分布与初始光场分布相同，即所谓的“自成像”。

3. 定向耦合器型分束器

定向耦合器由两根距离非常近的波导组成，由于消逝波的重叠，光场可以从一根波导逐渐转移到另一跟波导中。根据耦合模理论，一根波导中的能量随长度余弦振荡，如下图所示

相比于Y型分束器和MMI型分束器，定向耦合器可以实现任意大小的分光比，不仅仅是50/50或者1/N。定向耦合器的两个端口相位相差pi/2, 这一点与MMI 2X2相同。

但是定向耦合器对波导的尺寸比较敏感，因此其工艺容差性较差。其色散较大，对于同一器件，不同波长的分光比会相差较大。人们提出了添加亚波长光栅（见集成光路中的光栅）的方案，用于调节其色散特性，结构如下图所示，

（图片来自https://www.photond.com/products/fimmprop/fimmprop_applications_10.htm）

基于不同分光比的定向耦合器组合，可以实现片上滤波功能，如下图所示，光谱的平顶较为平坦，且插损较小。

以上是对这三种片上分束器的简单介绍。总结一下，Y型分束器与MMI都可以工作在较宽的波段，且插损较小，工艺容差性都较好，Y型分束器的尺寸更小。而定向耦合器可以实现任意比例的分光，但工艺容差性较差。如果集成光路是一座大厦，那么这三种器件就是板砖，只有砖头的性能足够优良，才可以构建高楼大厦。在不同的场景下选择不同的砖头，才能完成不同风格的大厦。
