基于FDTD软件模拟MMI结构光谱模拟分析

萌新们，大家好。本期推文主要介绍使用Lumerical软件中的FDTD模块进行MMI结构的光谱及光场分析模拟。话不多说，开始啦：

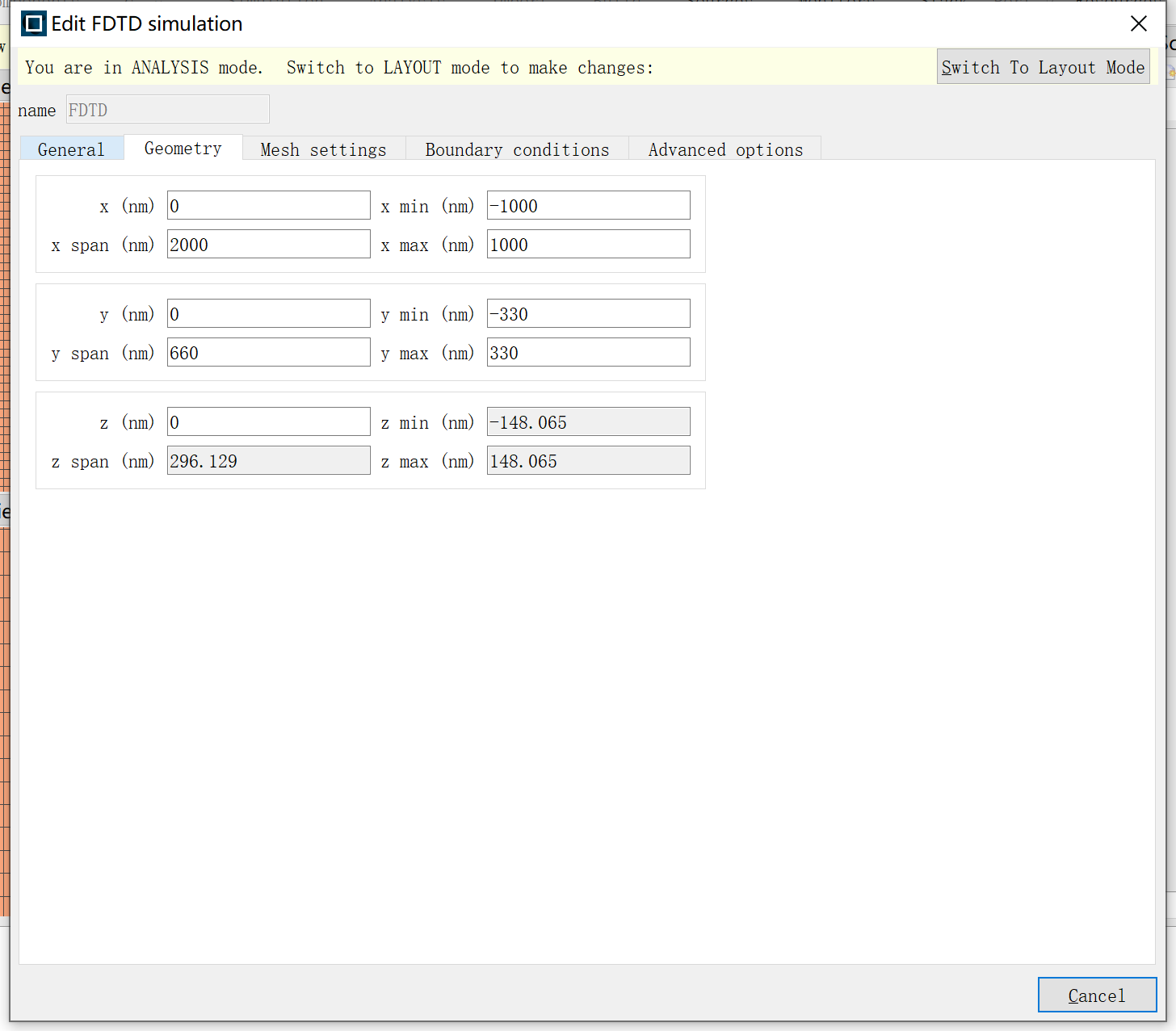

首先是几何建模部分

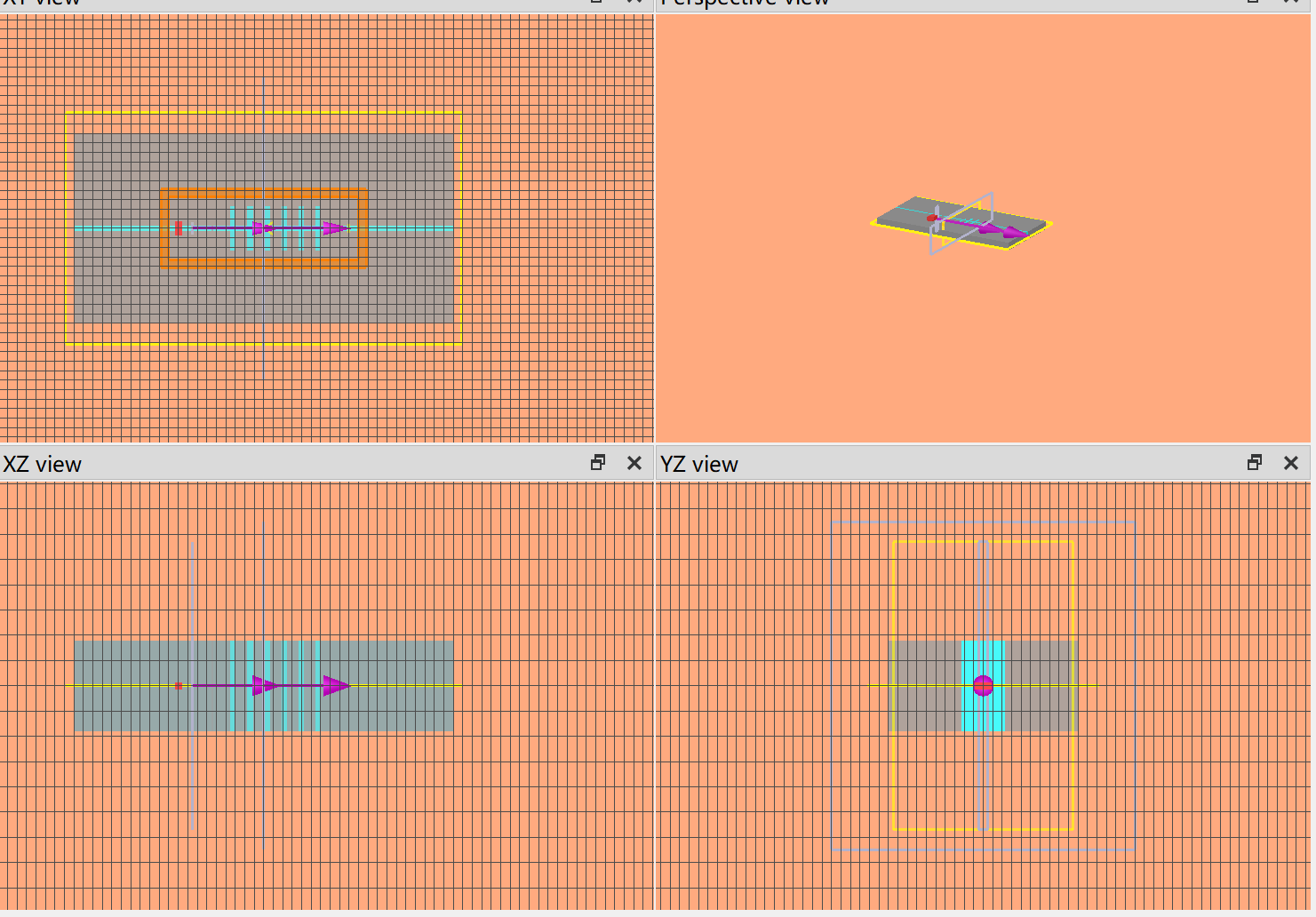

图1

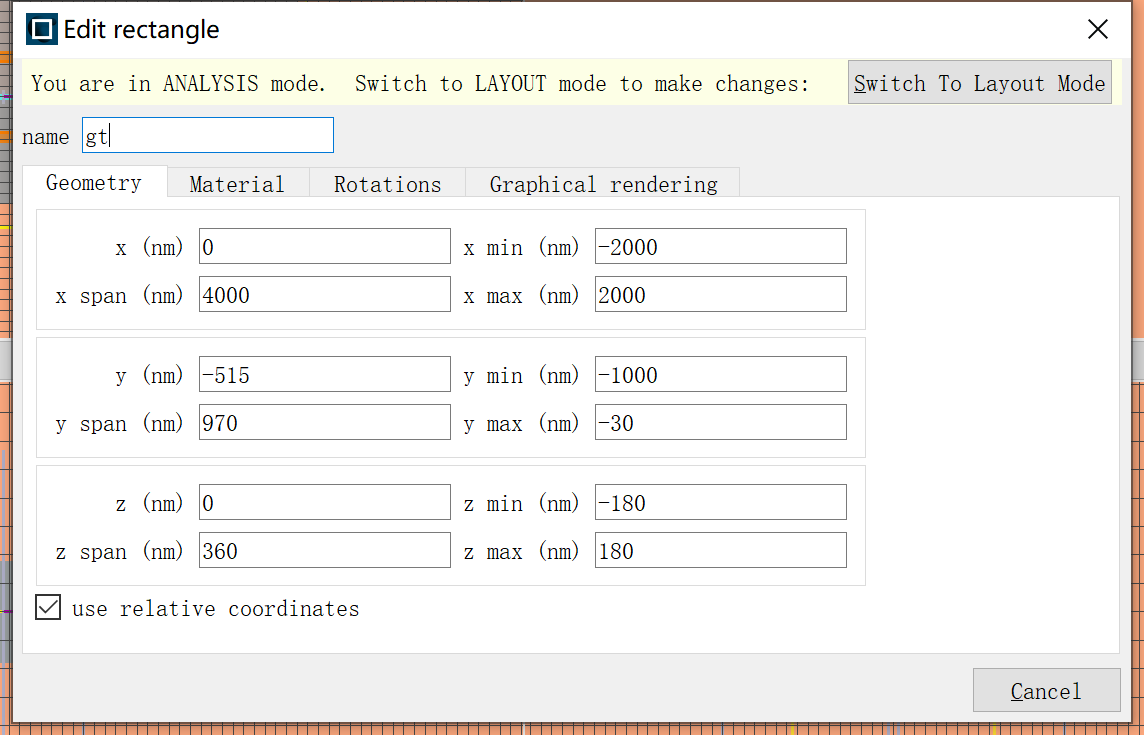

在这里我们以三维结构为例子构建光栅的一小部分区域，首先作出一个矩形波导作为结构的包层（衬底，如灰色图示）设定波导的长度为4mm,如下图所示。

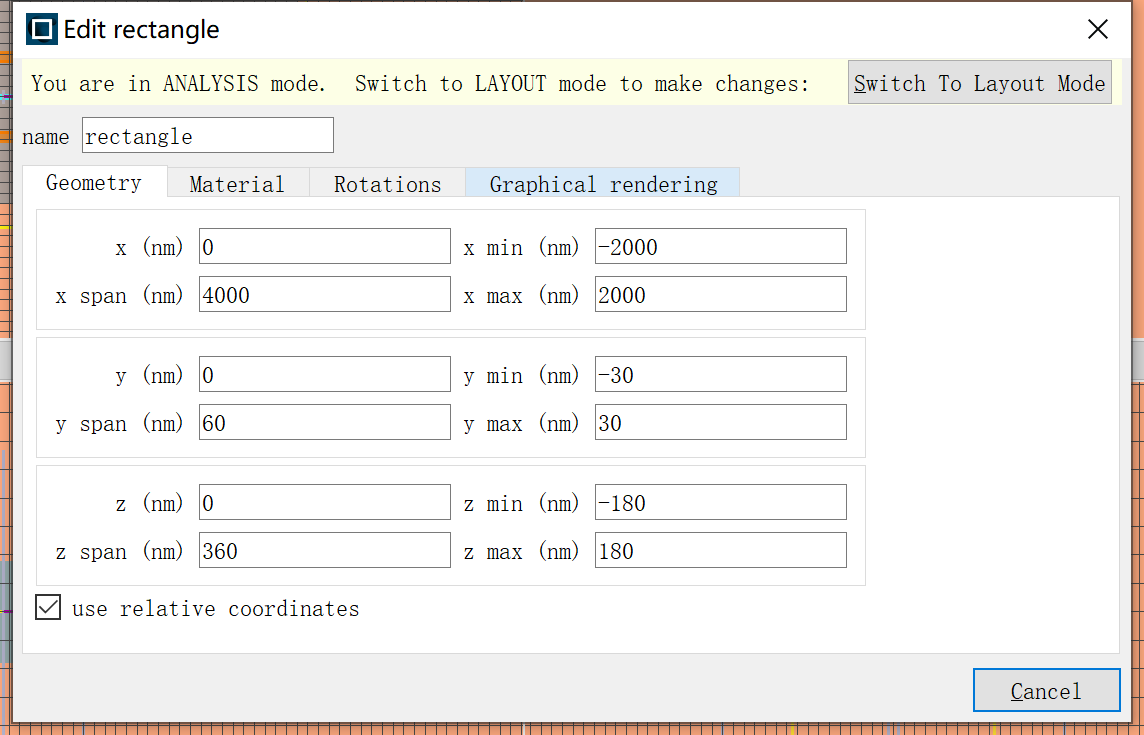

类似地，作出光波导的新层和反射波导的结构，如下图所示：

图2

在这里补充说明的是几何部分同时链接上了材料的属性，分别为掺杂二氧化硅（纤芯）和纯二氧化硅（包层）在这里不做过多赘述

在模拟过程中分别在光波导器件的起始端口和传输末尾端口放置一个监视器以监视结构的透射和反射光谱。

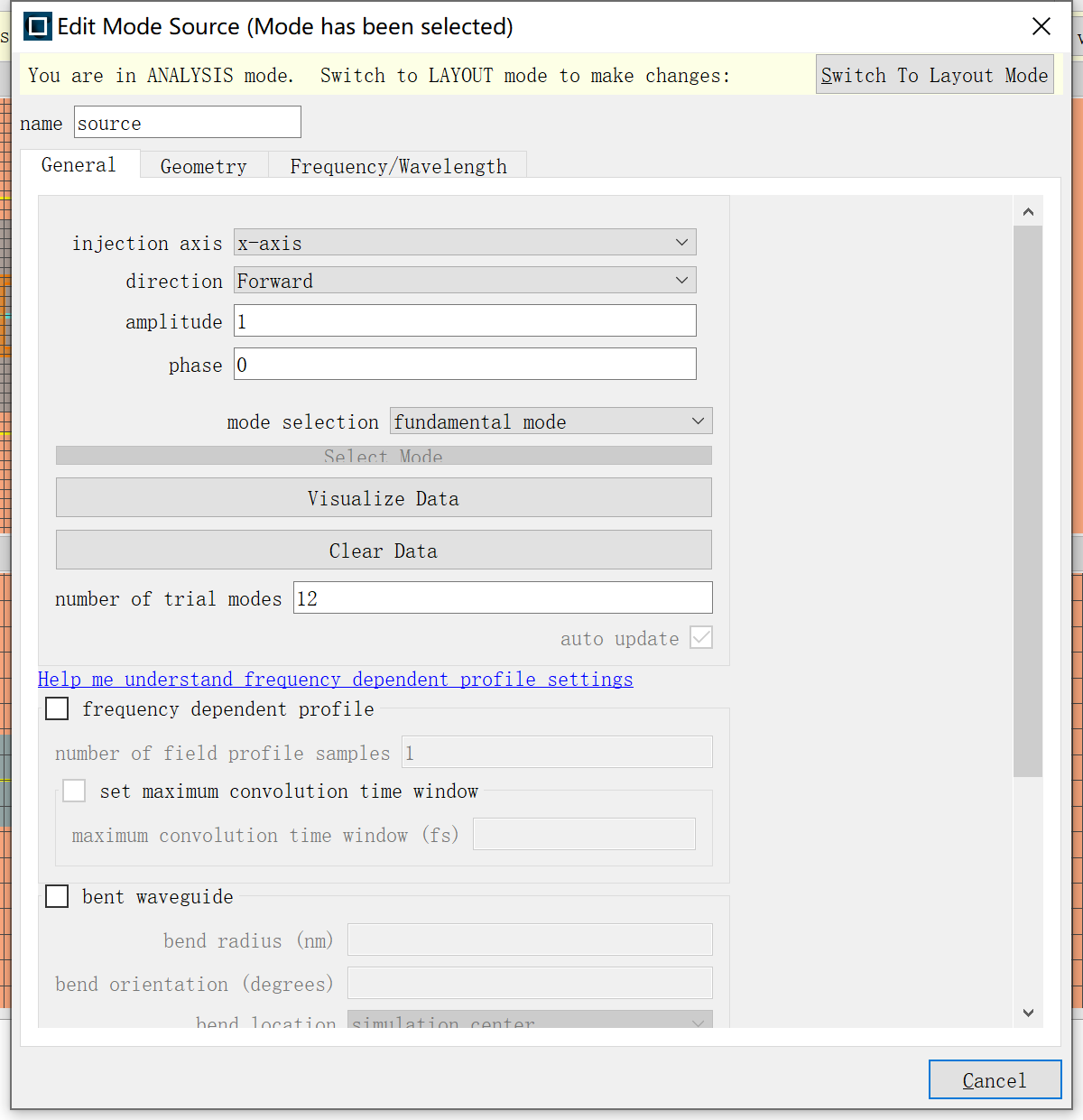

光源配置如下：

在光源配置中选择系统自带的基本模式进行入射，并且设定波长区间为1.1-1.3微米：

图3

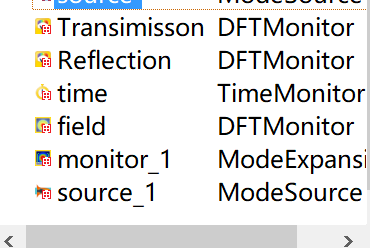

在监视器中我们选择时间监视、光功率、电场监测并且分别命名为反射光谱和透射光谱。

结果展示：

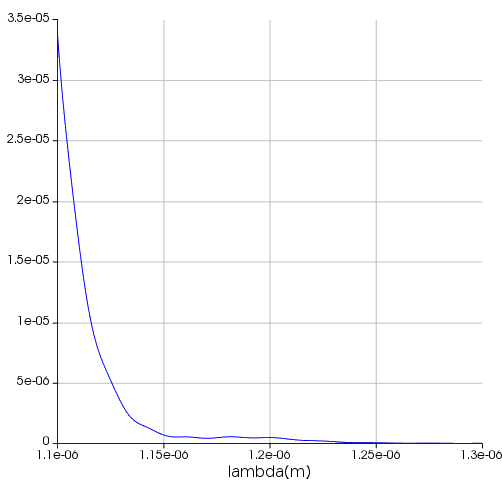

透射光谱模拟

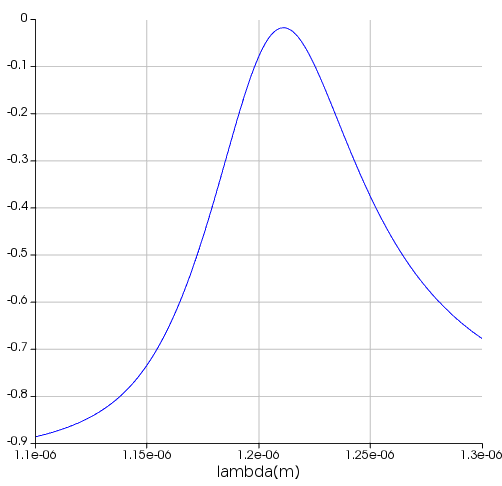

反射光谱模拟

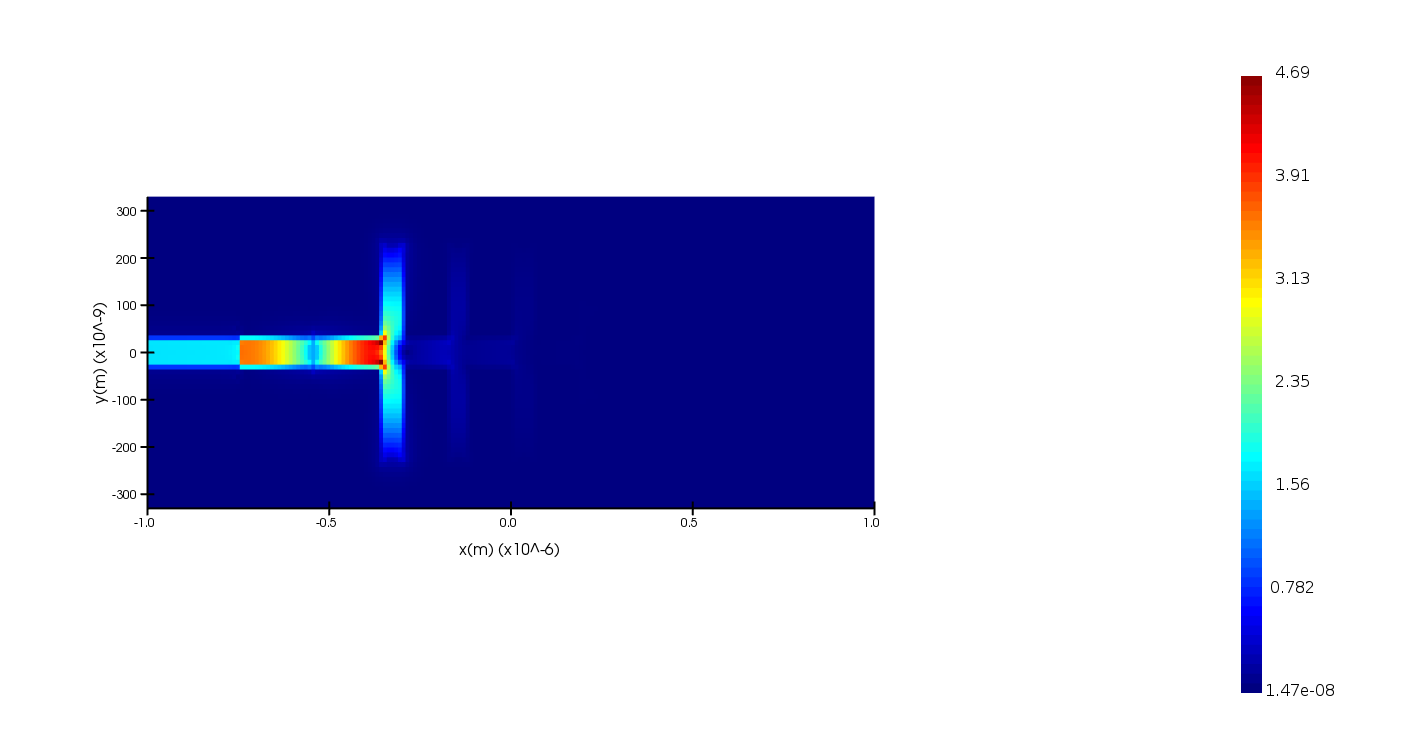

电场传输
