ME2159AM6G型号芯片的学习(推荐3.3V升压到5V)

目录

一、ME2159AM6G的特征

二、ME2159AM6G的性能和参数

三、ME2159AM6G的应用电路

四、ME2159AM6G使用注意事项

---

本篇文章将讲述ME2159AM6G芯片的特征，性能，参数，应用电路，以及使用时的注意事项。小白总结，如有错误，请大神指教。

一、ME2159AM6G的特征

1.基本特性：

（1）电源输入电压：-0.3V-----6.0V

（2）Ven,Vfb的引脚电压：-0.3V-------VIN

（3）SW的引脚电压：-0.3V------12V

（4）LX的电流：2100mA

（5）内部功耗：300mW

（6）可调输入电压最高可达12V

（7）精度反馈参考电压:0.6V

2.封装：SOT23-6

 3.概述：ME2159是一款电流型升压DC-DC变换器。其PWM电路内置0.18Ω电源MOSFET使这个调节器具有很高的功率效率。内部补偿网络也最小化多达6个外部组件计数。误差放大器的非反相输入端连接一个0.6V的精密参考电压，内部的软启动功能可以降低涌流电流。

二、ME2159AM6G的性能和参数

（1）关于引脚：

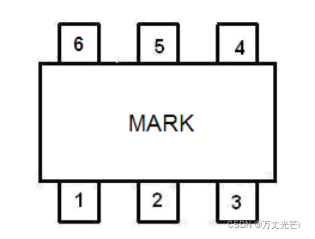

引脚的配置与功能:

1引脚：LX：电源开关输出

2引脚：GND：接地

3引脚：FB：反馈端口

4引脚：EN:芯片启动

5引脚：VIN:电源供应器

6引脚：NC：空脚

三、ME2159AM6G的应用电路

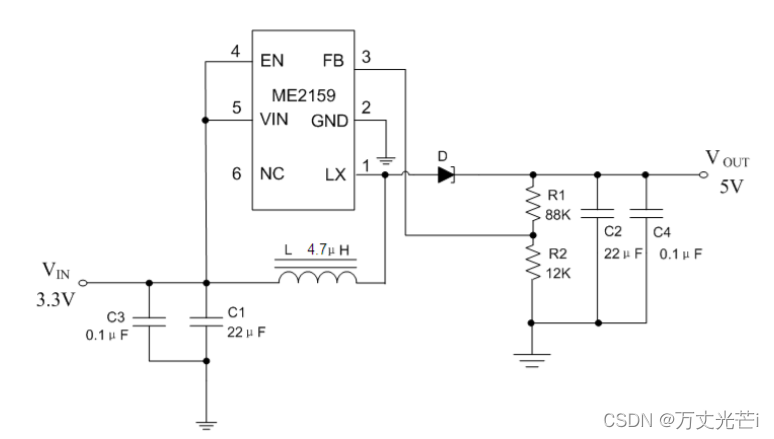

典型应用电路如下：

（1）输出电压由一个电阻分压器从输出电压设定到FB。输出电压为

 （2）电感的选择：根据不同的条件确定电感值。一般应用电路推荐使用3.3uH至4.7μH的电感值。电感有三个重要的规格直流电阻，饱和电流和铁芯损耗。(直流电阻小，效率高。同时，避免了电感饱和导致电路系统不稳定，降低了1MHz时的磁芯损耗)

（3）电容的选择：输出电容需要维持直流电压。低ESR电容器是减少输出电压纹波的首选。推荐使用X5R、X7R陶瓷电容器，其等效串联电阻较低(ESR)和更宽的工作温度范围。

（4）二极管的选择：推荐使用具有快速恢复时间和低正向电压的肖特基二极管。确保二极管平均和额定峰值电流超过平均输出电流和电感电流峰值。此外，二极管的反向击穿电压必须超过输出电压。

四、ME2159AM6G使用注意事项

（1）PCB放置注意事项：

1. 电源线包括GND线、SW线和VIN线，应保持短、直、宽。

2. LX, L和D开关节点，宽短跟踪，降低电磁干扰。

3.将CIN放置在VCC引脚附近，尽可能保持输入电压稳定，滤除脉冲输入电流。

4. 电阻分压器r1和R2必须尽可能的直接连接到FB引脚上。

5. FB是一个敏感节点。请远离交换节点LX。

6. IC、CIN和COUT的GND应直接紧密地连接在接地面上。
