Solidworks装配中的常见问题解决

1.装配中无法指定草图中的线条进行配合

解决方法：打开草图所在零件，点击退出草图即可。

2.修改零件名称

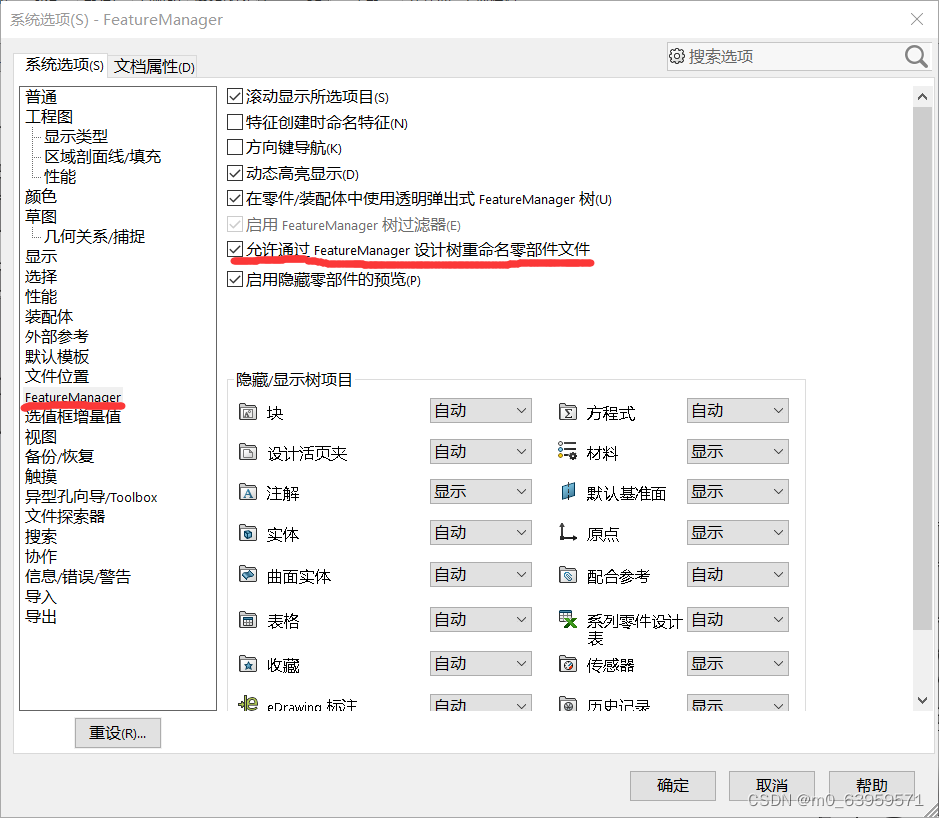

解决方法：在设计树中重新右键需要重新命名的零件，选择重新命名，如没有重新命名选项，需要在设置中开启，如下图所示

3.装配中绘制穿过两零件的通孔

首先在一个零件中打好孔，在装配体中现在编辑另一零件，点击草图——转换实体引用——选择前一零件打好的孔，即可获得对应形状位置的孔。

4.更改模型背景图

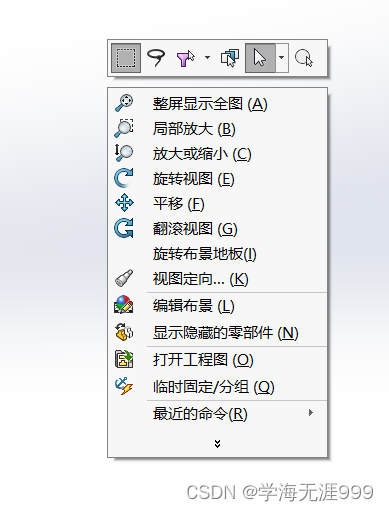

鼠标右键单击空白处，出现如下窗口，点击编辑布景，在里面更改设置即可

5.关闭草图中画圆时自动添加的尺寸

鼠标右击草图空白处，关闭“草图数字输入”即可
