Adams中液压缸约束的添加方法

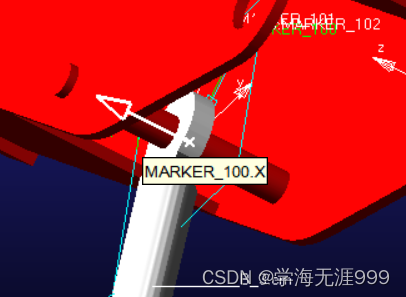

Adams中液压缸的约束添加如下图所示，需要添加一个转动副一个移动副一个共线约束。

1.转动副与移动副的添加较为简单，在运动副中选择添加即可。

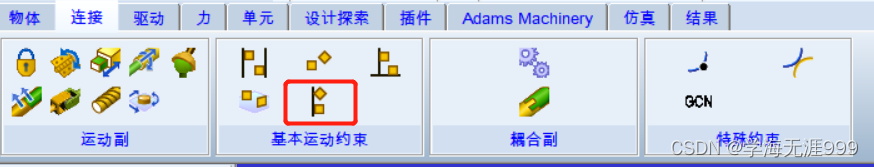

2.共线约束的添加方法是：在基本运动副中选择创建共线约束

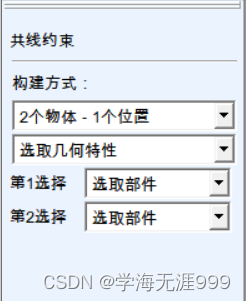

 按照下图所示设置共线约束，物体选择活塞杆和连接件，方向选择垂直与转动平面



以上液压缸的约束添加完成。

3.驱动可选择平移驱动也可选择力驱动，按需求添加即可。
