UFS4.0 逻辑单元（Logic Unit）简介

UFS协议中可的逻辑单元(Logic Unit，LU)是一个外部可寻址的、独立的处理实体，用于处理SCSI任务并执行任务管理功能（支持一个或多个任务），有最多32个普通LU和四个Well known LU（众所周知的LU）

逻辑单元的特点

1.设备端逻辑单元相互独立

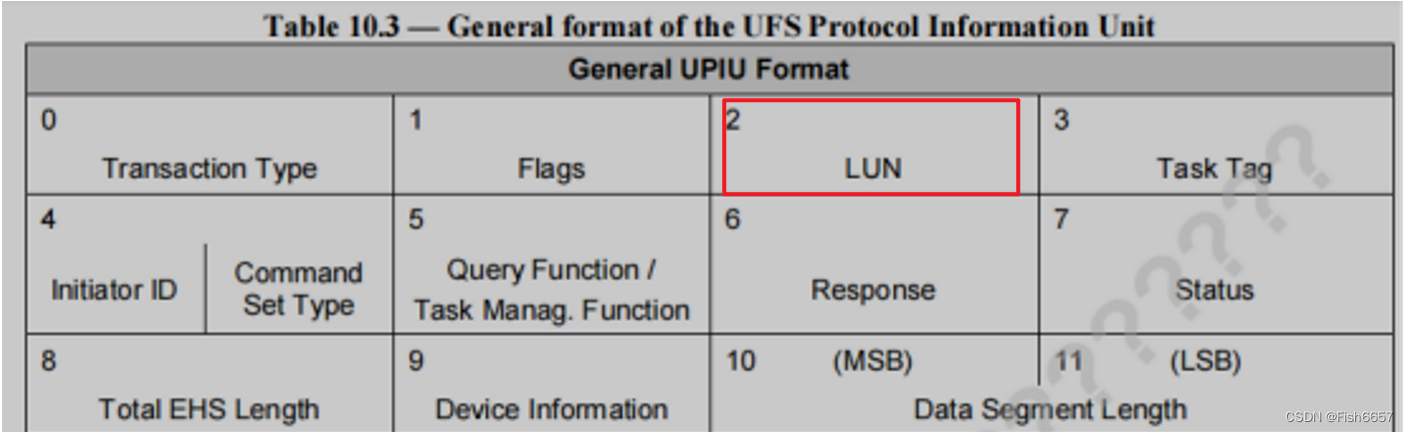

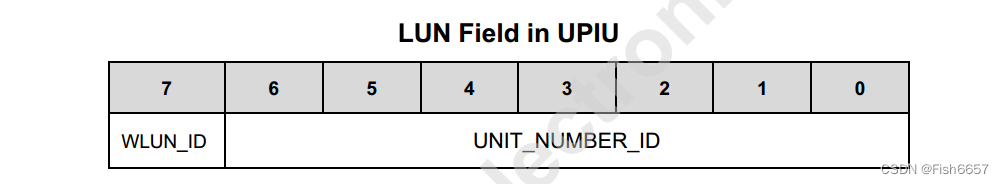

如表10.3所示，在UPIU中有LU字段会指定单独LU进行处理，即发往逻辑单元 i 的命令由逻辑单元 i 单独处理，逻辑单元 j 不可见也无法处理此命令。UPIU中的8位LUN字段用于提供LUN或W-LUN。其中，该字段的最高有效位(WLUN_ID)应根据逻辑单元类型设置，当WLUN_ID = 0b表示逻辑单元，WLUN_ID = 1b表示知名逻辑单元。LUN字段(UNIT_NUMBER_ID)的剩余7位根据逻辑单元类型设置为LUN值或W-LUN值。UPIU中LUN字段的编码最多支持128个LUN和128个W-LUN (0 <= UNIT_NUMBER_ID <= 127)。

2.除了well_known逻辑单元之外，UFS还应支持bMaxNumberLU指定的逻辑单元数量。

3.逻辑单元可用于存储引导代码（boot code）、应用程序代码和存储数据应用

逻辑单元的组成

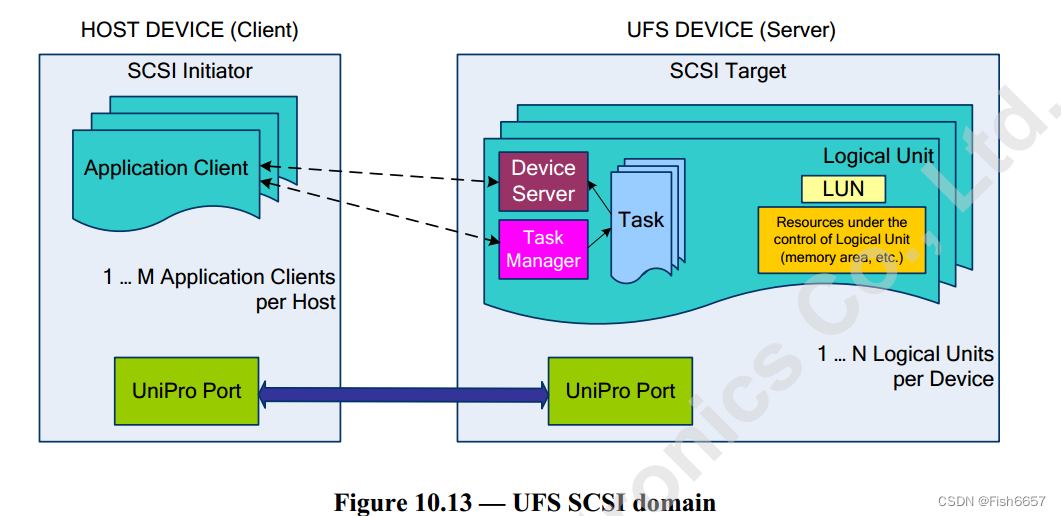

逻辑单元包含内容

•设备服务器（Device Server）:逻辑单元中的概念对象，用于处理SCSI命令。

•任务管理器（Task Manager）:逻辑单元中的概念对象，用于控制命令的顺序并执行任务管理功能。

•TASK SET:由一个或多个命令(列表、队列等)组成的用于存放命令的概念组

逻辑单元的分类

逻辑单元大致分为两种:普通逻辑单元和Well Known逻辑单元。普通LU的逻辑块大小至少是4KB，用来存储用户数据，没有别的特殊的属性。着重介绍Well Known逻辑单元。

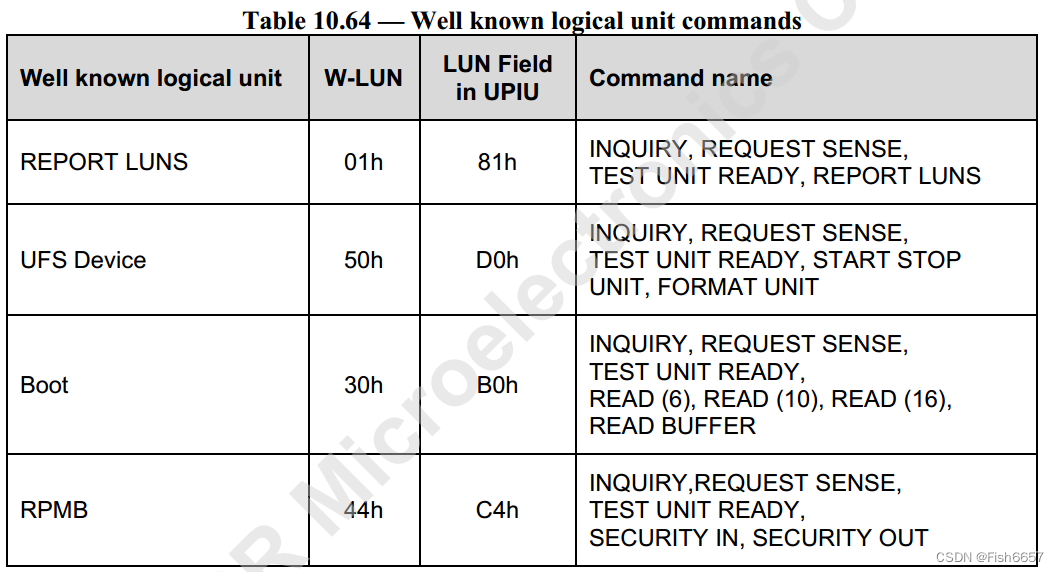

Well Known逻辑单元为实现特定的UFS功能，通常只有4或5个命令，包含以下逻辑单元（表10.64）：

Report LUNS LU

Report LUNS提供给主机LU清单，当主机想询问设备LU的支持情况，就需要发命令给该LU。

UFS Device LU

提供UFS设备级交互信息(如电源模式控制，格式化设备)，当UFS主机对整个UFS设备发命令的时候，UFS Device LU负责接收命令，

BOOT LU

BOOT LU用来存储启动代码的LU，不过它只是主机指定的引导代码的实际逻辑单元的虚拟引用，本身并不存储启动代码。启动代码存储在普通LU上，分为两个Boot LU，LU A和LU B，但在启动过程中，只有一个普通LU为Active状态。32个普通LU中可以任意配置为Boot LU A或者Boot LU B。主机启动时会通过设备管理器发送Query 请求给设备，获取“bBootLunEn ”的属性（attribute）以获得当前活跃（Active）的Boot LU。

注：Boot LU不是必须的。如果系统的启动代码不是存储在UFS设备上就不需要Boot LU。

RPMB LU

用于校验主机读写数据操作的合法性，只允许特定主机读取和写入，通常用来存放一些很重要的信息（例如手机解锁信息）
