模拟集成运放篇

目录

导论

直流偏置（电流源）

镜像电流源

改进：

比例电流源

 多路电流源

BJT的镜像.比例电流源的工作原理（自己推）

微电流源

 电流源电路应用：

！差分放大

零点漂移（vi=0但vo≠0）：电源电压波动，半导体老化，环境温度（温漂）。

分析方法：

一些参数

集成运放

---

仅供个人复习备考用。（不定期更新完善）

图片来源：老师ppt

参考书目：康华光《电子技术基础：模拟部分》

导论

集成电路（IC）按功能分： 数字集成电路 模拟集成电路 。最典型的模拟集成电路：集成运算放大器 （简称集成运放：Integrated Operation Amplifier）

集成电路的特点

1. 电路参数一致性/对称性好， 适用于构成差分放大电路。（共模抑制比）
2. 用有源器件代替电阻。（集成电路不喜欢大电阻，借此可提高放大倍数）
3. 采用复合结构的电路。（提高电路性能）
4. 级间采用直接耦合方式。（常用耦合方式： ①直接耦合 ②阻容耦合 ③变压器耦合 ④光电耦合）
5. 用三极管的发射结代替二极管。

直流偏置（电流源）

电流源是单口网络，受控电流源是双口网络

镜像电流源

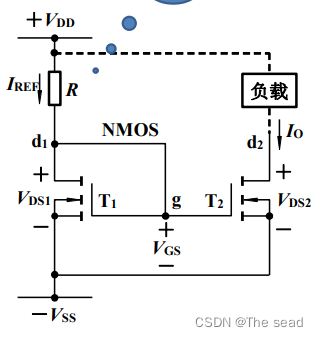

 上图为MOSFET电流源（s-s，g-g）

工作原理分析：

T1，T2参数完全相同，T1g，d相连，T1≈二极管，所以，VDS1=VGS。当VGS>VTN时，VDS1>VGS-VTN,此时T1管工作在放大区；因为T1，T2VGS相同，若想得到镜像的电流I0，只需让T2工作在放大区（因为预夹断后，I0仅与Vgs有关）。

此时，欲求I0，可以通过IREF来求解。

 MOS恒流区方程

注意：若T2上方负载变化，使得T2电压变化，不再满足恒流区条件时，电流源失效。

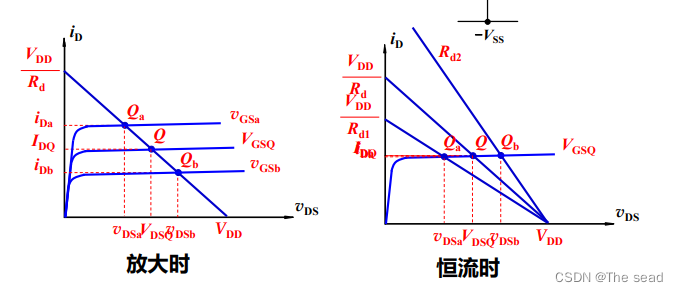

 MOS管不同状态的图解（T2）

电流源T2：动态电阻（r0），因为恒流区并不是水平的，实际上r0也并非无穷大。r0越大，恒流效果越好。

问：集成电路拒绝大电阻，T1上访的R能否用其他器件替代？

改进：

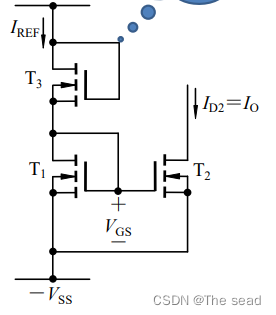

 思考：T1~T3均在恒流区工作。

问：由镜像电流源，能否通过更换T1，T2的参数，达到控制一定比例电流恒定输出？

比例电流源

通过控制宽长比，达到目的，不做细致推导。

问：怎样为不同电路模块提供不同大 小的电流？

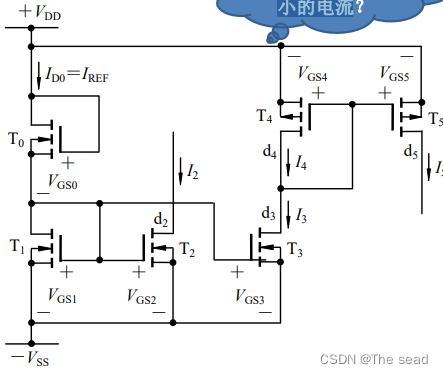

 多路电流源

 典例

BJT的镜像.比例电流源的工作原理（自己推）

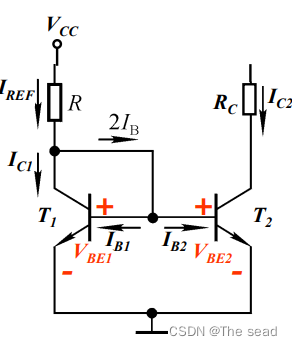

镜像电流源

问：怎样减小β带来的误差？

（T1对T2） 温度补偿作用：

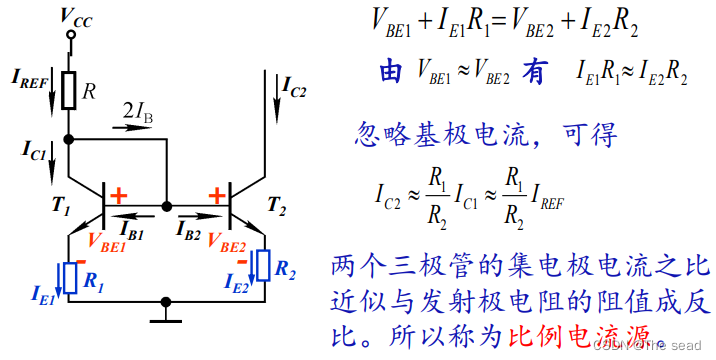

比例电流源

 适用于：Vcc波动范围小的，较大工作电 流（mA级）的场合。

问：如何得到更小的微安级电流？

思路：比例电流源，调整比例

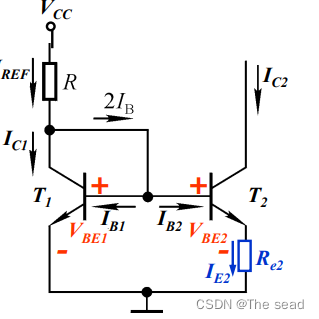

微电流源

把电阻用三极管替换

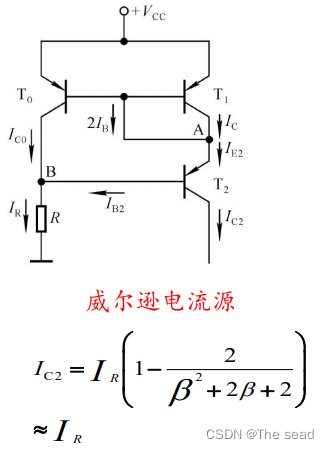

威尔逊电流源

 电流源电路应用：

1. 最主要是用于集成运放的偏置电路中， 为各级放大电路提供稳定的偏置电流 （或静态电流）；
2. 代替大电阻作放大电路的有源负载

！差分放大

零点漂移（vi=0但vo≠0）：电源电压波动，半导体老化，环境温度（温漂）。

问：如何抑制温漂呢？

1.引入反馈

2.温度补偿器件

3.差动放大电路

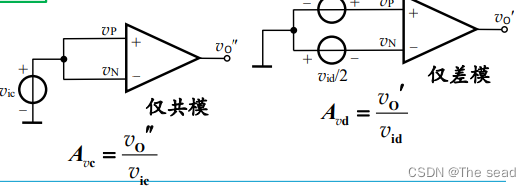

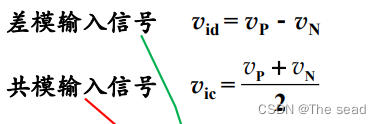

基础：差模信号（Differential-mode signals），共模信号（Common-mode signals），运放

 怎样构成差分放大电路？ 怎样抑制零漂？

分析方法：

静态分析+动态小信号分析（差共分析，叠加定理）

一些参数

差模电压增益

共模电压增益

共模抑制比

输入电阻

输出电阻（无差共之分）

频率响应

集成运放
