8.2.1实验目的

1.学习并掌握 8255 的工作方式及其应用
2.掌握 8255 典型应用电路的接法。

8.2.2 实验设备

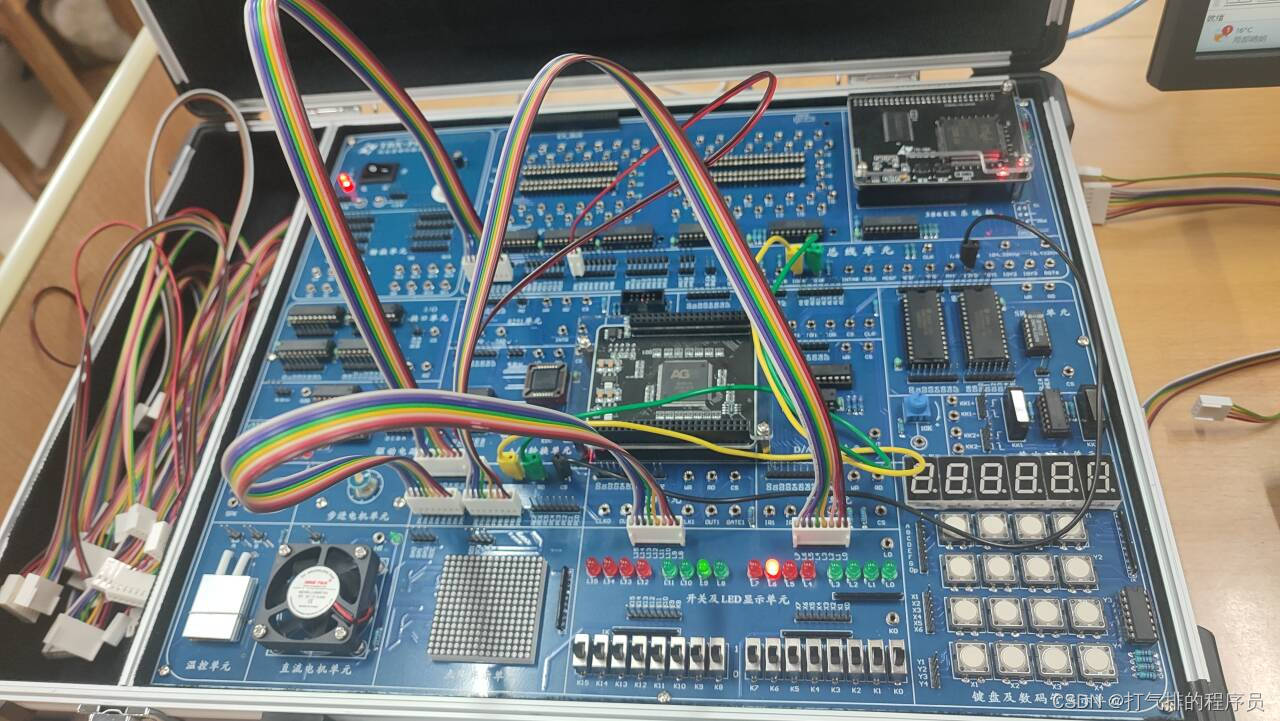

PC 机一台，TDX-PITE 实验装置一套

8.2.3 实验内容

1.基本输入输出实验。编写程序，使 8255 的 A 口为输出，B 口为输入，完成拨动开关到数据灯的数据传输。要求只要开关拨动，数据灯的显示就发生相应改变。
2.流水灯显示实验。编写程序，使 8255 的A 口和B 口均为输出，数据灯 D7~DO 由左向右，每次仅亮一个灯，循环显示，D15~D8 与D7~DO 正相反，由右向左，每次仅点亮个灯，循环显示。
3.方式 1输入输出实验。编写程序，使 8255 工作在方式 1 控制下的 A 口输入，B 口输
出。

8.2.4实验原理

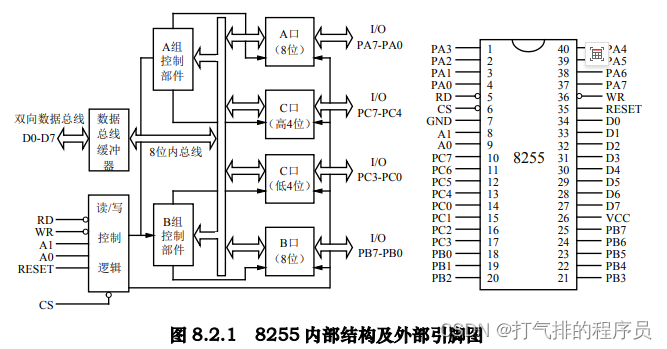

并行接口是以数据的字节为单位与 I/O 设备或被控制对象之间传递信息。CPU 和接口之间的数据传送总是并行的，即可以同时传递 8 位、16 位或 32 位等。8255 可编程外围接口芯片是Intel 公司生产的通用并行I/0 接口芯片，它具有 A、B、C 三个并行接口，用+5V 单电源供电，能在以下三种方式下工作:方式 0--基本输入/输出方式、方式 1--选通输入/输出方式、方式 2--双向选通工作方式。8255 的内部结构及引脚如图 8.2.1 所示，8255 工作方式控制字和 C 口按位置位/复位控制字格式如图 8.2.2 所示。

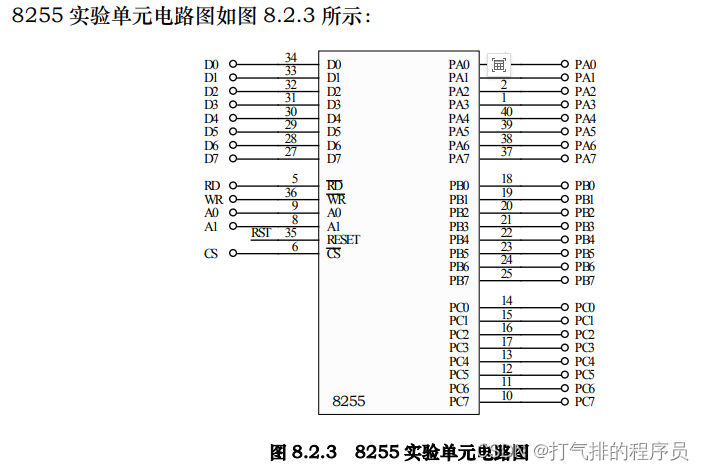

8.2.5实验步骤

1. 基本输入输出实验本实验使 8255 端口 A 工作在方式0 并作为输出口，端口 B 工作在方式 0 作为输入口。用一组开关信号接入端口 B，端口 A输出线接至一组数据灯上，然后通过对 8255 芯片编程来
实现输入输出功能。具体实验步骤如下:

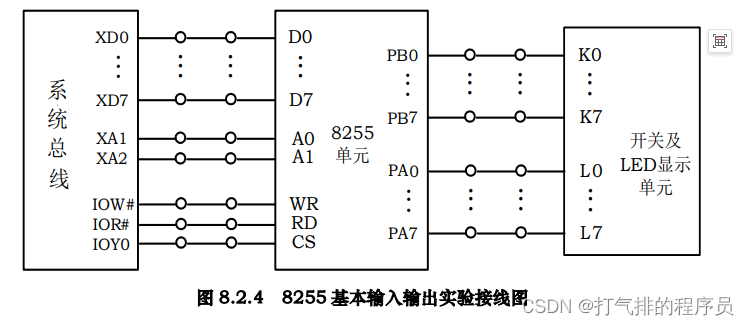

(1) 实验接线图如图 8.2.4 所示，按图连接实验线路图。

(2) 编写实验程序(例程文件名为: A82551.ASM) ，经编译、连接无误后装入系统

(3) 运行程序，改变拨动开关，同时观察 LED 显示，验证程序功能。

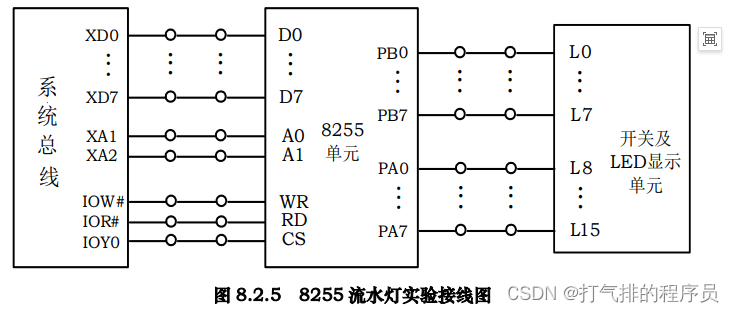

2. 流水灯显示实验使 8255 的 A 口和 B 口均为输出，数据灯 D7~DO 由左向右，每次仅亮一个灯，循环显示，D15~D8与D7~DO 正好相反，由右向左，每次仅点亮一个灯，循环显示。实验接线图如图 8.2.5 所示。实验步骤如下所述:
(1) 按图 8.2.5 连接实验线路图。
(2) 编写实验程序(例程文件名为: A82552.ASM)经编译、链接无误后装入系统。
(3) 运行程序，观察 LED 灯的显示，验证程序功能。
(4) 自己改变流水灯的方式，编写程序代码。

;=========================================================

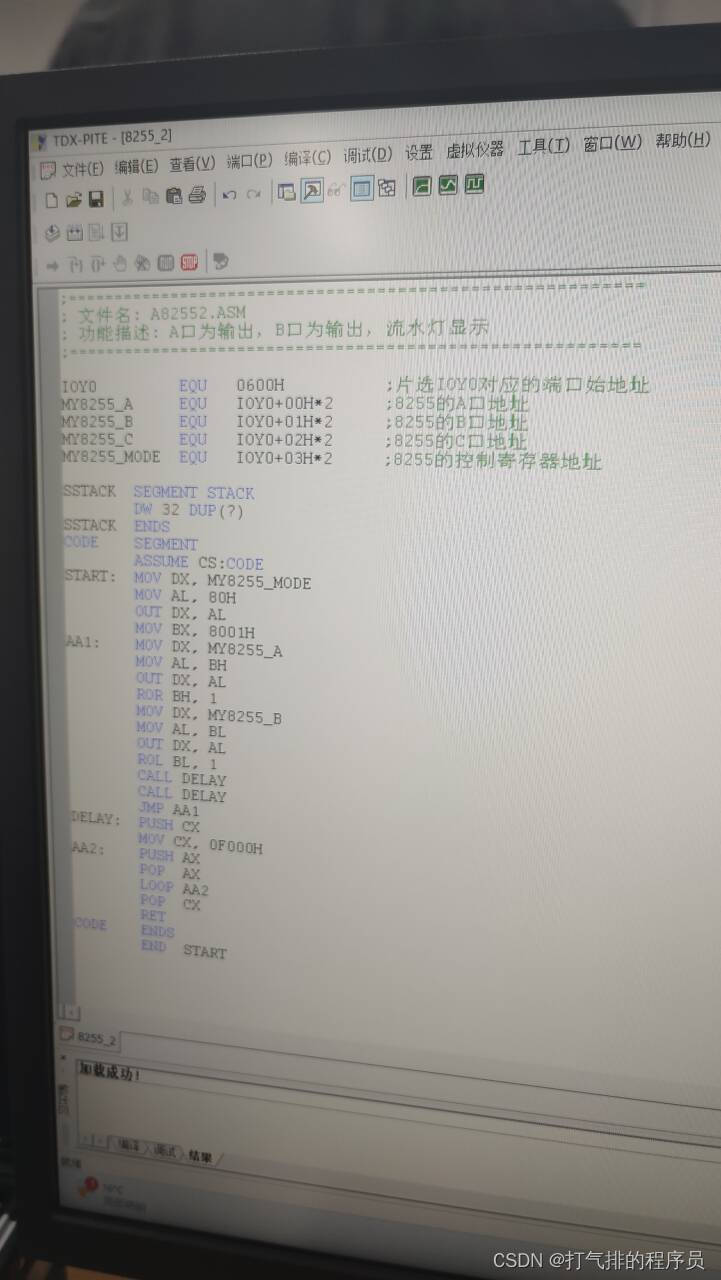

; 文件名: A82552.ASM
; 功能描述: A口为输出，B口为输出，流水灯显示
;=========================================================

IOY0         EQU   0600H          ;片选IOY0对应的端口始地址
MY8255_A     EQU   IOY0+00H*2     ;8255的A口地址
MY8255_B     EQU   IOY0+01H*2     ;8255的B口地址
MY8255_C     EQU   IOY0+02H*2     ;8255的C口地址
MY8255_MODE  EQU   IOY0+03H*2     ;8255的控制寄存器地址

SSTACK	SEGMENT STACK
		DW 32 DUP(?)
SSTACK	ENDS
CODE	SEGMENT
		ASSUME CS:CODE
START:	MOV DX, MY8255_MODE
		MOV AL, 80H
		OUT DX, AL
		MOV BX, 8001H
AA1:	MOV DX, MY8255_A
		MOV AL, BH
		OUT DX, AL
		ROR BH, 1
		MOV DX, MY8255_B
		MOV AL, BL
		OUT DX, AL
		ROL BL, 1
		CALL DELAY
		CALL DELAY
		JMP AA1
DELAY:	PUSH CX
		MOV CX, 0F000H
AA2:	PUSH AX
		POP  AX
		LOOP AA2
		POP  CX
		RET
CODE	ENDS
		END  START

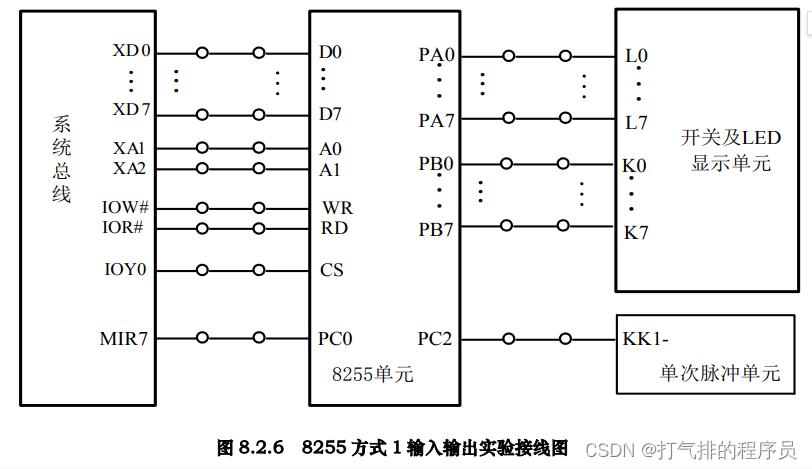

3.方式1 输入输出实验
本实验使 8255 端口 A 工作在方式并作为输出口，端口 B 工作在方式 1 并作为输入口则端口 C 的 PC2 成为选通信号输入端 STBB，PCO 成为中断请求信号输出端INTRB。当 B口数据就绪后，通过发 STBB 信号来请求 CPU 读取端口 B 数据送端口 A输出显示。用一组开关信号接入端口 B，端口 A 输出线接至一组数据灯上。具体实验步骤如下:
