产品特性:

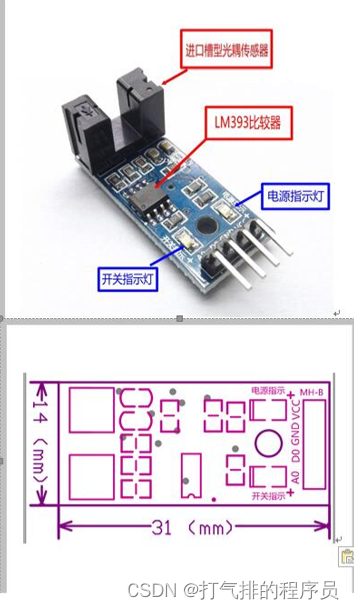

使用ITR9606高灵敏度槽型光耦器件，它由一个红外发光二极管和一个NPN光电三极管组成，槽宽度为5mm。传感器特设M3固定安装孔，调节方向与固定方便易用，使用宽电压LM393比较器，信号干净，波形好，驱动能力强，超过15mA。广泛用于电机转速检测，脉冲计数,位置限位等。

产品参数:

工作电压3.3V-5V
输出形式﹔数字开关量DO输出（o和1)，模拟输出AO引脚无效

使用说明：

接好VCC和GND，模块电源指示灯会亮，模块槽中无遮挡时，接收管导通，模块Do输出低电平，开关指示灯亮﹔遮挡时，DO输出高电平，开关指示灯灭。模块DO可与继电器相连，组成限位开关等功能，也可以与有源蜂鸣器模块相连，组成报警器。DO输出接口可以与单片机Io口直接相连，一般接外部中断，检测传感器是否有遮档，如用电机码盘则可检测电机的转速。

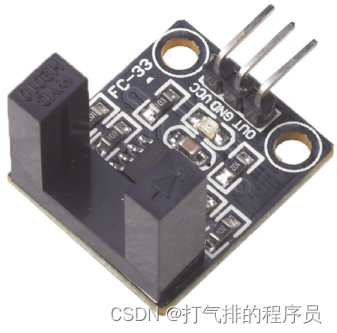

测速传感器模块使用说明书（宽槽版）：

模块特色：

1、使用进口槽型光耦传感器，槽宽度 10mm。

2、有输出状态指示灯，输出高电平灯灭，输出低电平灯亮。

3、有遮挡，输出高电平；无遮挡，输出低电平。

4、比较器输出，信号干净，波形好，驱动能力强，超过 15mA。

5、工作电压 3.3V-5V

6、输出形式：数字开关量输出（0 和 1）

7、设有固定螺栓孔，方便安装

8、小板 PCB 尺寸：2.3cm x 2cm

9、使用宽电压 LM393 比较器

模块使用说明（宽槽版）：

1.模块槽中无遮挡时，接收管导通，模块 OUT 输出低电平，遮挡时， OUT 输出高电平；

2、OUT 输出接口可以与单片机 IO 口直接相连，检测传感器是否有遮档，如用电机码盘则可检测电机的转速。

3.模块 OUT 可与继电器相连，组成限位开关等功能，也可以与有源蜂鸣器模块相连，组成报警器。

产品接线说明（宽槽版）：

1、VCC 接电源正极 3.3-5V

2、GND 接电源负极

3、OUT TTL 开关信号输出

---------------------------------------------------------------------------------------------------------------------------------

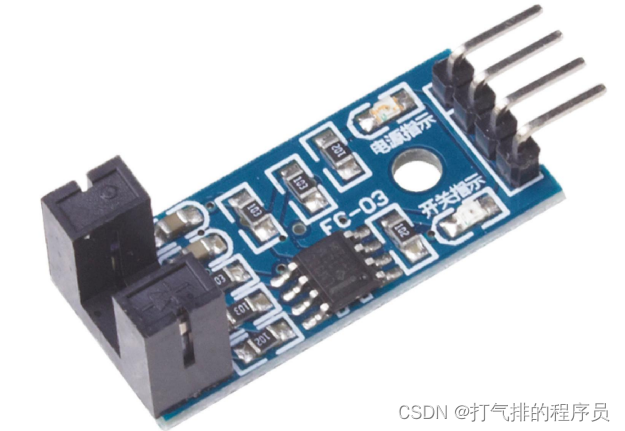

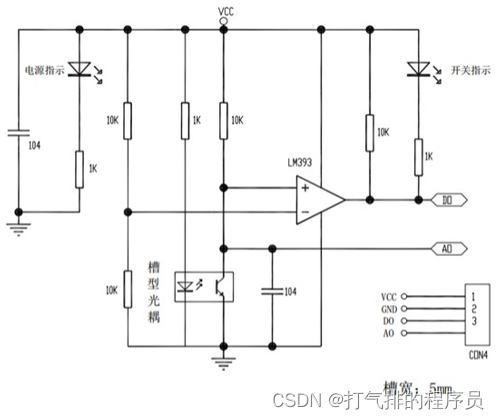

测速传感器模块使用说明书（窄槽版）：

模块特色（窄槽版）：

1、使用进口槽型光耦传感器，槽宽度 5mm。

2、有输出状态指示灯，输出高电平灯灭，输出低电平灯亮。

3、有遮挡，输出高电平；无遮挡，输出低电平。

4、比较器输出，信号干净，波形好，驱动能力强，超过 15mA。

5、工作电压 3.3V-5V

6、输出形式：数字开关量输出（0 和 1）

7、设有固定螺栓孔，方便安装

8、小板 PCB 尺寸：3.2cm x 1.4cm

9、使用宽电压 LM393 比较器

模块使用说明（窄槽版）：

1.模块槽中无遮挡时，接收管导通，模块 DO 输出低电平，遮挡时， DO 输出高电平；

2、DO 输出接口可以与单片机 IO 口直接相连，检测传感器是否有遮档，如用电机码盘则可检测电机的转速。

3.模块 DO 可与继电器相连，组成限位开关等功能，也可以与有源蜂鸣器模块相连，组成报警器。

产品接线说明（窄槽版）：

1、VCC 接电源正极 3.3-5V

2、GND 接电源负极

3、DO TTL 开关信号输出

4、AO 此模块不起作用

程序设计:

传感器51测试程序（宽槽版）：

/******************************************
´«¸ÐÆ÷´¥·¢²âÊÔ
µ¥Æ¬»ú£ºSTC89C52
²¨ÌØÂÊ£º9600
*****************************************/
#include <reg52.h>
unsigned char date;
#define uchar unsigned char
#define uint unsigned int
sbit key1=P0^1;


/* º¯ÊýÉêÃ÷ -----------------------------------------------*/
void delay(uint z);
void Initial_com(void);

//***********************************************************

/*
********************************************************************************
** º¯ÊýÃû³Æ £º delay(uint z)
** º¯Êý¹¦ÄÜ £º ÑÓÊ±º¯Êý
********************************************************************************
*/
void delay(uint z)
{
    uint i,j;
    for(i=z;i>0;i--)
        for(j=110;j>0;j--);
}


//******************************

//*****´®¿Ú³õÊ¼»¯º¯Êý***********

//******************************
void Initial_com(void)
{
 EA=1;        //¿ª×ÜÖÐ¶Ï
 ES=1;        //ÔÊÐí´®¿ÚÖÐ¶Ï
 ET1=1;        //ÔÊÐí¶¨Ê±Æ÷T1µÄÖÐ¶Ï
 TMOD=0x20;   //¶¨Ê±Æ÷T1£¬ÔÚ·½Ê½2ÖÐ¶Ï²úÉú²¨ÌØÂÊ
 PCON=0x00;   //SMOD=0
 SCON=0x50;   // ·½Ê½1 ÓÉ¶¨Ê±Æ÷¿ØÖÆ
 TH1=0xfd;    //²¨ÌØÂÊÉèÖÃÎª9600
 TL1=0xfd;
 TR1=1;       //¿ª¶¨Ê±Æ÷T1ÔËÐÐ¿ØÖÆÎ»

}




//*************************
//**********Ö÷º¯Êý*********
//*************************
main()
{
	 Initial_com();
	 while(1)
	 {

	 	 if(key1==0)
		{
			delay();	  //Ïû¶¶¶¯
			if(key1==0)	  //È·ÈÏ´¥·¢
			{
				 SBUF=0X01;
				 delay(200);


			}

		}

		  if(RI)
		  {
			date=SBUF;    //µ¥Æ¬»ú½ÓÊÜ
			SBUF=date;    //µ¥Æ¬»ú·¢ËÍ
			RI=0;
		  }


	  }
}

传感器51测试程序（窄槽版）：

/******************************************
´«¸ÐÆ÷´¥·¢²âÊÔ
µ¥Æ¬»ú£ºSTC89C52
²¨ÌØÂÊ£º9600
*****************************************/
#include <reg52.h>
unsigned char date;
#define uchar unsigned char
#define uint unsigned int
sbit key1=P0^1;


/* º¯ÊýÉêÃ÷ -----------------------------------------------*/
void delay(uint z);
void Initial_com(void);

//***********************************************************

/*
********************************************************************************
** º¯ÊýÃû³Æ £º delay(uint z)
** º¯Êý¹¦ÄÜ £º ÑÓÊ±º¯Êý
********************************************************************************
*/
void delay(uint z)
{
    uint i,j;
    for(i=z;i>0;i--)
        for(j=110;j>0;j--);
}


//******************************

//*****´®¿Ú³õÊ¼»¯º¯Êý***********

//******************************
void Initial_com(void)
{
 EA=1;        //¿ª×ÜÖÐ¶Ï
 ES=1;        //ÔÊÐí´®¿ÚÖÐ¶Ï
 ET1=1;        //ÔÊÐí¶¨Ê±Æ÷T1µÄÖÐ¶Ï
 TMOD=0x20;   //¶¨Ê±Æ÷T1£¬ÔÚ·½Ê½2ÖÐ¶Ï²úÉú²¨ÌØÂÊ
 PCON=0x00;   //SMOD=0
 SCON=0x50;   // ·½Ê½1 ÓÉ¶¨Ê±Æ÷¿ØÖÆ
 TH1=0xfd;    //²¨ÌØÂÊÉèÖÃÎª9600
 TL1=0xfd;
 TR1=1;       //¿ª¶¨Ê±Æ÷T1ÔËÐÐ¿ØÖÆÎ»

}




//*************************
//**********Ö÷º¯Êý*********
//*************************
main()
{
	 Initial_com();
	 while(1)
	 {

	 	 if(key1==0)
		{
			delay();	  //Ïû¶¶¶¯
			if(key1==0)	  //È·ÈÏ´¥·¢
			{
				 SBUF=0X01;
				 delay(200);


			}

		}

		  if(RI)
		  {
			date=SBUF;    //µ¥Æ¬»ú½ÓÊÜ
			SBUF=date;    //µ¥Æ¬»ú·¢ËÍ
			RI=0;
		  }


	  }
}

逻辑设计:

测距离:

测速传感器输出为脉冲信号，一个脉冲中断一次﹔红外射线导通的时候是低电平，所以我们设置中断为低电平触法模式。一般码盘上有整数格子，无论是多少格其实原理一样，例如10格码盘，也就是有10个空格子，电机转一圈后便是射线导通10次，外部低电平触法10次﹔安装上面的思路，我们的测速传感器就可以发挥出效果了，我们知道一圈就有10个中断，于是我们计算中断次数，得到的总次数除于10也就是电机转动次数了，然后按照轮子的周长，计算轮子一圈是多长，就可以推算出小车已经跑多远了。

测速度;

按照测距离的思路，我们用一个MCU定时器计算，1秒内接收多少个外部中断，例如一秒内接收了20个外部中断，我们就可以判断小车速度为i秒小车轮子转两圈，然后再计算出小车轮子的周长，就可得知小车1秒行驶的速度。

注意事项：

正确接线!切勿将正负接反，使板子电子器件烧毁。Raspberry Pi
玩家应该设置MCU的I/o口为输入模式/接收模式，否则无法使用。其他MCU，或者更为高级的控制板如ARM这些，若需设置I/o口为输入输出模式，都必须设置为输入模式/接收模式，否则无法使用。51系列单片机可直接使用，无需设置输入输出模式。
