一、MQ5液化气传感器介绍

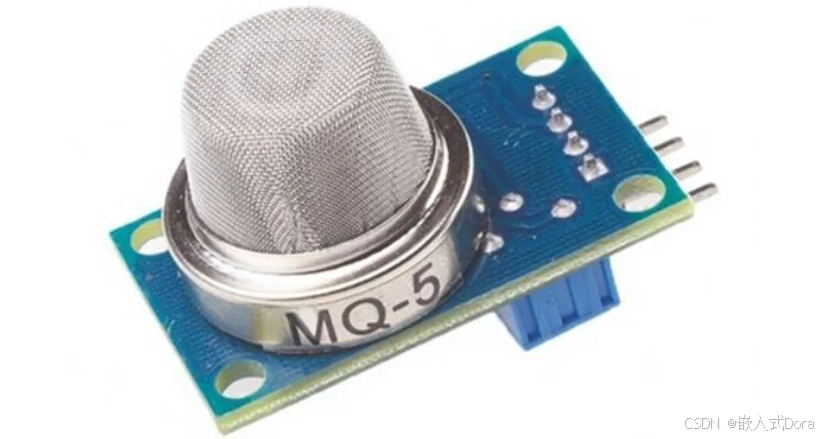

MQ-5 是一款常用的液化气（LPG）传感器，也能检测天然气（如甲烷）、城市煤气等气体。它利用半导体气敏元件来检测这些气体的浓度，并通过模拟或数字信号输出，广泛应用于气体泄漏检测、环境监测、智能家居和安全报警系统。

工作原理：

MQ-5液化气传感器内部有一个基于氧化锡（SnO₂）半导体的气敏元件。当液化气（如LPG）、天然气或其他可燃气体与传感器表面接触时，会发生氧化还原反应，改变气敏元件的电阻。通过监测电阻的变化，可以推算出气体浓度。

主要特点：

高灵敏度：MQ-5对液化气、天然气等多种气体非常敏感，能够在低浓度下就能检测到。

宽广的气体检测范围：可检测多种气体，包括液化石油气（LPG）、天然气（甲烷）、城市煤气等。

模拟与数字输出：提供模拟输出（AO）和数字输出（DO），适用于不同的应用需求。

快速响应和恢复：反应速度较快，可以在气体浓度变化时及时输出信号。

低功耗设计：适合长期运行和低功耗设备应用。

可集成到控制系统：易于与微控制器（如Arduino、ESP32、树莓派等）连接，方便开发气体泄漏报警系统。

二、MQ5液化气传感器接线说明

以下是 MQ-5液化气传感器 的接线说明表，详细介绍了每个引脚的功能以及如何接入到单片机（如Arduino等）。

MQ-5 液化气传感器接线说明表：

MQ-5 引脚	连接到	说明
VCC	5V	连接至单片机的5V电源引脚，为传感器提供电源。
GND	GND	连接至单片机的地线（GND），作为电路的公共地。
AO	模拟输入引脚（如A0）	模拟输出引脚，连接至单片机的模拟输入引脚。传感器输出一个与气体浓度成比例的模拟信号，控制器通过读取模拟信号值来判断气体浓度。
DO	数字输入引脚（如D2）	数字输出引脚，连接至单片机的数字输入引脚。当气体浓度超过设定的阈值时，传感器输出高电平或低电平的数字信号（用于触发报警）。

三、测试说明、MQ5液化气传感器驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

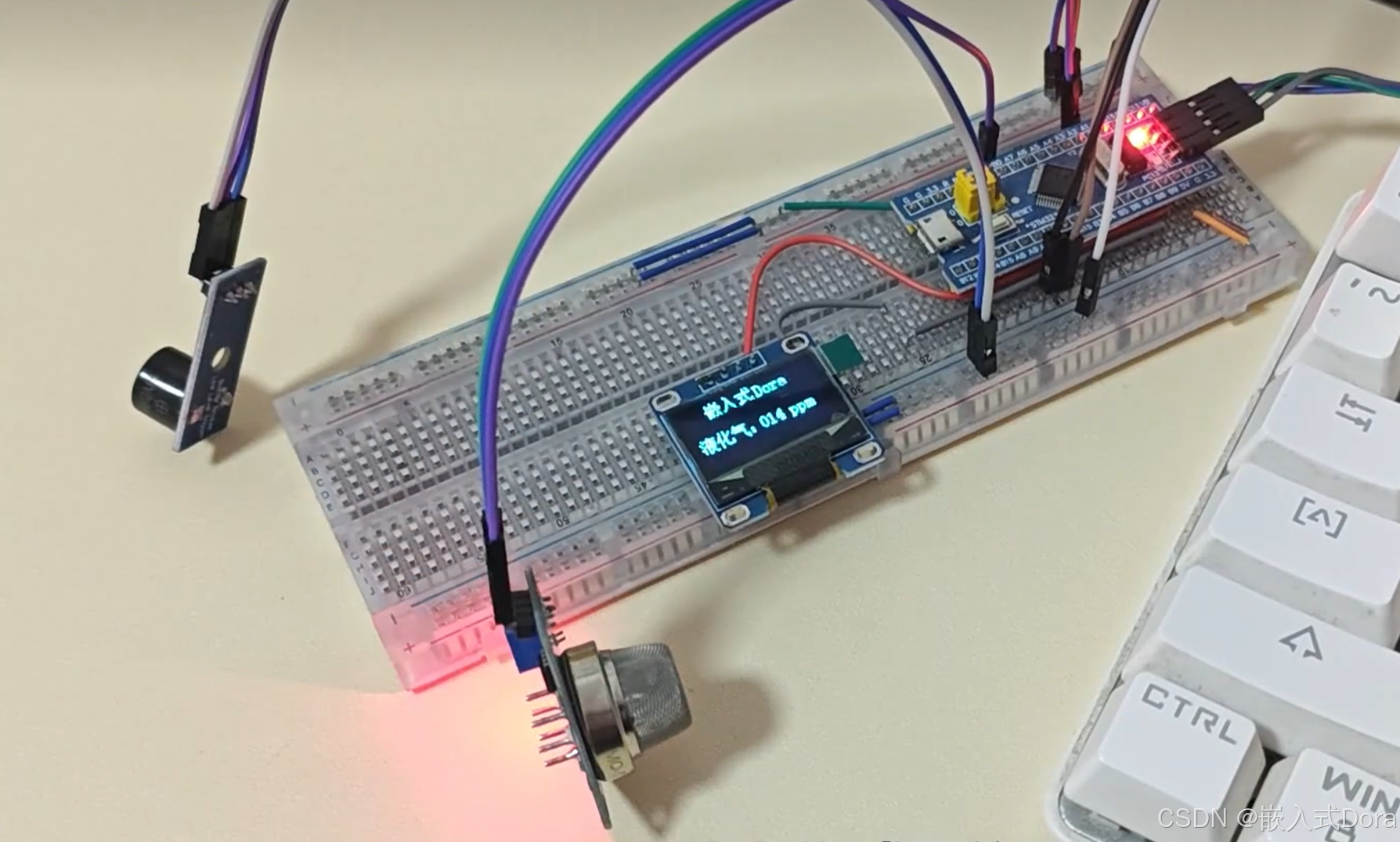

功能：功能1：采集液化气数据在OLED屏幕上显示出来,超过阈值触发蜂鸣器报警

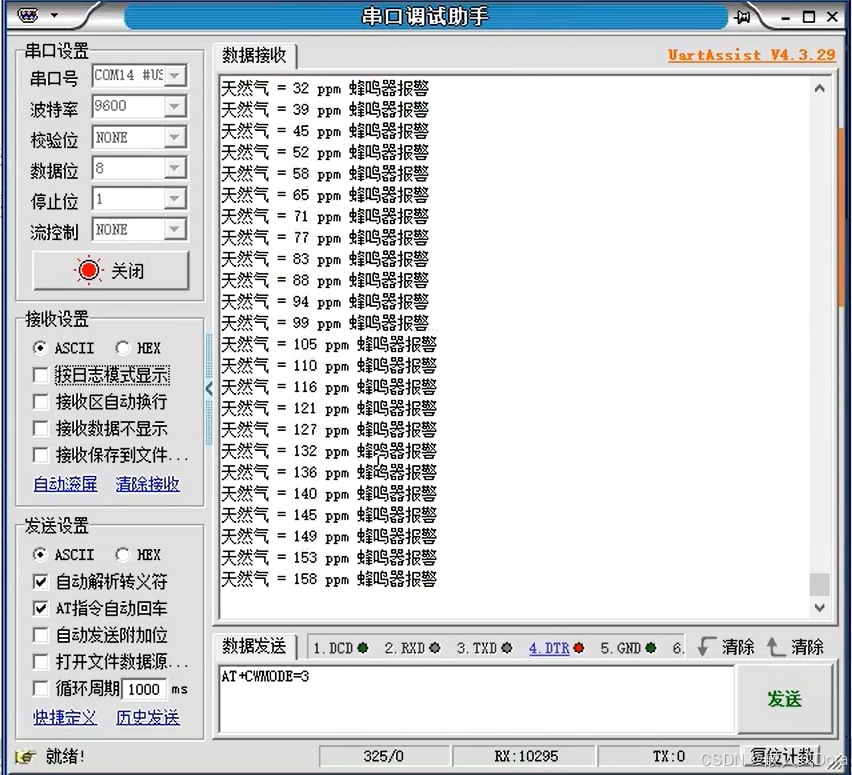

功能2：把采集液化气数据发送到串口调试助手上

MQ5.c文件编写液化气传感器驱动代码如下：

static float R0;//MQ5 R0阻值
uint16_t ADC_Value;//ADC检测到的电压值

 //初始化ADC
void  MQ5_Adc_Init(void)
{
	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1, ENABLE );	  	//使能ADC1通道时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);   																						//设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

	GPIO_InitStructure.GPIO_Pin = MQ5_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;																		//模拟输入引脚
	GPIO_Init(MQ5_PORT, &GPIO_InitStructure);

	ADC_DeInit(ADC1);  //复位ADC1

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;															//ADC工作模式:ADC1和ADC2工作在独立模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;																		//模数转换工作在单通道模式
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;															//模数转换工作在单次转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;							//转换由软件而不是外部触发启动
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;													//ADC数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;																					//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);																							//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

	ADC_Cmd(ADC1, ENABLE);																													//使能指定的ADC1

	ADC_ResetCalibration(ADC1);																											//使能复位校准

	while(ADC_GetResetCalibrationStatus(ADC1));																			//等待复位校准结束

	ADC_StartCalibration(ADC1);	 																										//开启AD校准

	while(ADC_GetCalibrationStatus(ADC1));	 																				//等待校准结束

//	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

}
//获得ADC值
//ch:通道值 0~3
u16 Get_Adc(u8 ch)
{
  	//设置指定ADC的规则组通道，一个序列，采样时间
	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );							//ADC1,ADC通道,采样时间为239.5周期

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);																					//使能指定的ADC1的软件转换启动功能

	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));																	//等待转换结束

	return ADC_GetConversionValue(ADC1);																						//返回最近一次ADC1规则组的转换结果
}

u16 Get_Adc_Average(u8 ch,u8 times)
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(ch);
		Delay_ms(5);
	}
	return temp_val/times;
}

void MQ5_PPM_Calibration()
{
	float Vrl = 3.3f * ADC_Value / 4095.f;																					//计算出电压值
	float RS = (3.3f - Vrl) / Vrl * RL;																							//根据分压原则计算出RS的电阻
	R0 = RS / pow(CAL_PPM / 98.322, 1 / -1.458f);																		//根据MATLAB绘制曲线推导出R0的对应公式
}
 // 获取传感器的值
float MQ5_GetPPM(void)
{
	float Vrl = 3.3f * ADC_Value / 4095.f;																					//计算出电压值
	float RS = (3.3f - Vrl) / Vrl * RL;																							//根据分压原则计算出RS的电阻
	float ppm = 98.322f * pow(RS/R0, -1.458f);																			//计算出PPM的值
	return  ppm;
}
