STM32单片机+MQ-135空气质量传感器+OLED屏幕+蜂鸣器报警+空气质量数据发送到串口调试助手+源代码

最新推荐文章于 2025-02-24 02:24:24 发布

嵌入式Dora

最新推荐文章于 2025-02-24 02:24:24 发布

阅读量5.3k

点赞数 35

分类专栏： STM32 文章标签：单片机 stm32 嵌入式硬件嵌入式 MQ135空气质量传感器

本文链接：https://blog.csdn.net/m0_64562382/article/details/139408533

版权

STM32 专栏收录该内容

39 篇文章

订阅专栏

一、MQ-135空气质量传感器介绍

二、MQ-135空气质量传感器接线说明

三、测试说明、MQ-135空气质量传感器驱动代码

四、串口调试助手把采集的空气质量数据发送出来

五、串口调试助手软件下载

六、源代码

七、MQ-135空气质量传感器原理图资料

一、MQ-135空气质量传感器介绍

MQ-135是一种空气质量传感器，用于检测空气中的一氧化碳、氮氧化物、酒精、氨气和烟雾等有害气体。它常用于空气质量监测、环境监测和安全警报系统中。MQ-135的工作原理是通过化学反应来检测目标气体的浓度，并将结果转换为电信号输出。

MQ-135传感器通过反应气体浓度和传感器电极之间的电阻变化，来测量空气中的有害气体浓度。传感器的电极表面上涂覆了一层特殊的可燃性有机材料，当待测气体被吸附在电极表面时，会形成一个二极管结构，从而通过材料附着在电极表面的热敏电阻监测电阻值的变化，以反映空气中有害气体的浓度。

二、MQ-135空气质量传感器接线说明

VCC（+）：电源正极接口，外接电源3 ~ 5V电源正极，接单片机的5v或者3v引脚

GND（-）：电源负极接口，外接电源负极或地线GND，接单片机的GND

AO ：模拟信号输出口，接单片机的PA1采集引脚

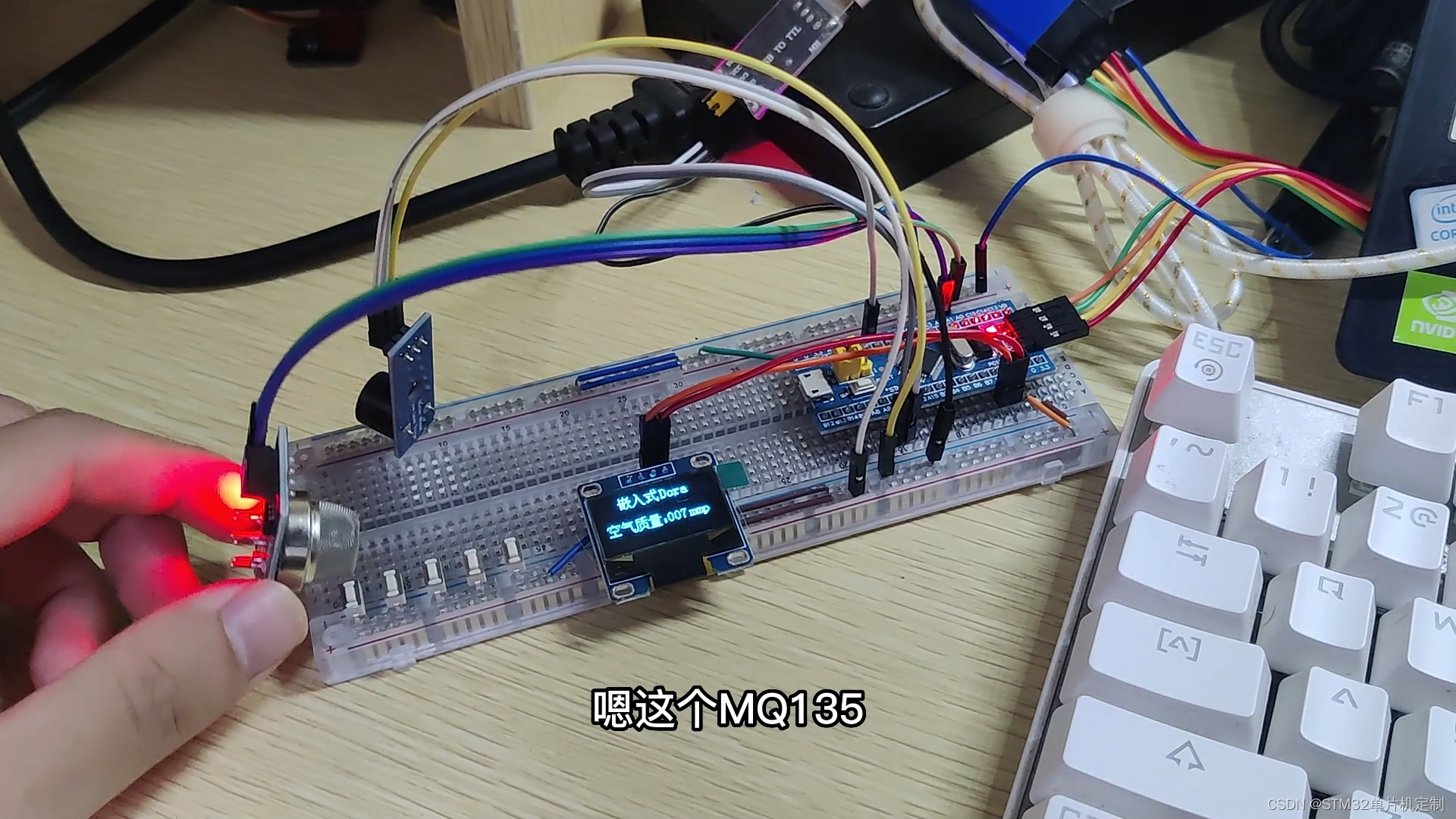

三、测试说明、MQ-135空气质量传感器驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

功能：功能1：设定空气质量阈值，超过阈值触发蜂鸣器报警

功能2：发送空气质量数据到串口调试助手上进行显示

MQ135.c文件编写雨滴传感器驱动代码如下：

#include "MQ135.h"
#include "OLED.h"
#include "FMQ.h"
#include <stdio.h>
#include "Serial.h"
u8 times;
void Adc_Init()
{
 GPIO_InitTypeDef GPIO_Initstructre;
 ADC_InitTypeDef ADC_InitStruct;
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_ADC1,ENABLE);
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
 GPIO_Initstructre.GPIO_Mode=GPIO_Mode_AIN;
 GPIO_Initstructre.GPIO_Pin=GPIO_Pin_1;
 GPIO_Initstructre.GPIO_Speed=GPIO_Speed_50MHz;
 GPIO_Init(GPIOA,&GPIO_Initstructre);
 GPIO_SetBits(GPIOA,GPIO_Pin_1);

 RCC_ADCCLKConfig(RCC_PCLK2_Div6);
 ADC_DeInit(ADC1);
 ADC_InitStruct.ADC_ContinuousConvMode = DISABLE;
 ADC_InitStruct.ADC_DataAlign=ADC_DataAlign_Right;
 ADC_InitStruct.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;
 ADC_InitStruct.ADC_Mode=ADC_Mode_Independent;
 ADC_InitStruct.ADC_NbrOfChannel = 1;
 ADC_InitStruct.ADC_ScanConvMode = DISABLE;
 ADC_Init(ADC1,&ADC_InitStruct);
 ADC_Cmd(ADC1,ENABLE);
 ADC_ResetCalibration(ADC1);

 while(ADC_GetResetCalibrationStatus(ADC1));

 ADC_StartCalibration(ADC1);

 while(ADC_GetCalibrationStatus(ADC1));
}

u16 Get_Adc(u8 ch)
{
 ADC_RegularChannelConfig(ADC1,ch,1,ADC_SampleTime_239Cycles5);

 ADC_SoftwareStartConvCmd(ADC1,ENABLE);

 while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));

 return ADC_GetConversionValue(ADC1);

}


u16 Get_Adc_Average(u8 ch,u8 times)
{
 u32 temp_val=0;
 u8 t;
 for(t=0;t<times;t++)
  {
   temp_val+=Get_Adc(ch);
   Delay_ms(5);
  }
 return temp_val/times;

}

MQ135.h文件，对驱动函数经行了声明：

#ifndef __MQ135_H
#define __MQ135_H
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
void Adc_Init(void);
u16  Get_Adc(u8 ch);
u16 Get_Adc_Average(u8 ch,u8 times);


#endif

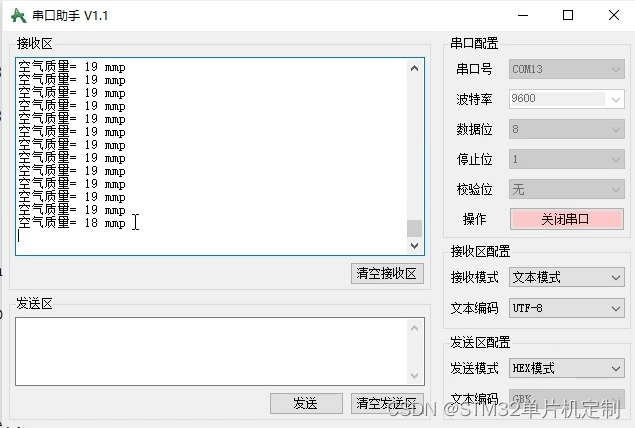

四、串口调试助手把采集的空气质量数据发送出来

printf("空气质量= %d ",MQ135_Value);
Serial_SendString("mmp\r\n");
