一、元器件清单

硬件	作用
STM32F103C8T6开发板	作为主控芯片
3个MQ-3酒精传感器	检测酒精数据
0.96寸4针OLED屏幕	显示数据
ST-LINK烧录器	烧录代码、调试
杜邦线	(公对公、公对母、母对母)连接作用
面包板	方便组装

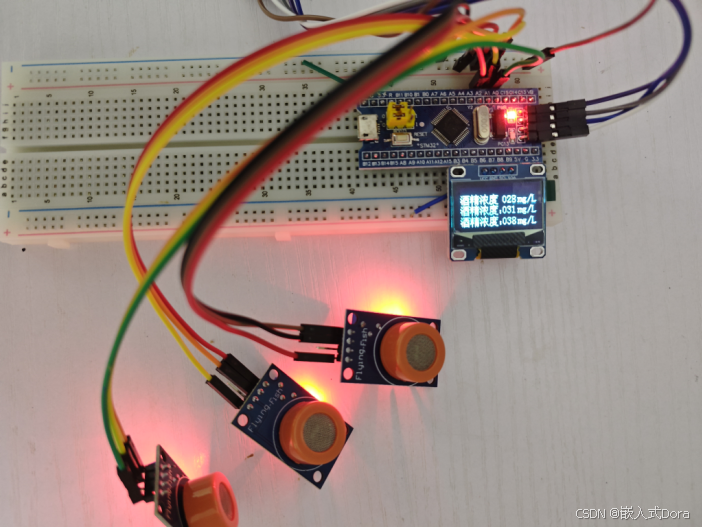

二、硬件实物接线

三、功能实现

1.检测三组酒精数据，显示在OLED屏幕上

2.三组酒精数据发送到串口调试助手

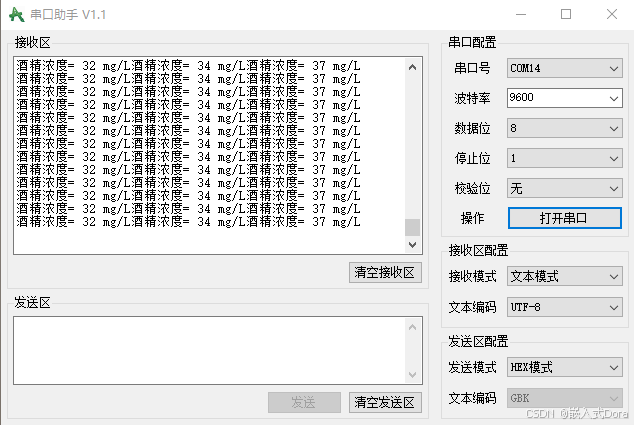

四、串口调试助手打印数据

五、main.c代码

u16 MQ3_Value;//酒精浓度
u16 MQ3_Value2;//酒精浓度
u16 MQ3_Value3;//酒精浓度

int main(void)
{
	 Adc_Init();
	 OLED_Init();
	 mfq_Init();
	 Serial_Init();
	OLED_ShowChinese(0, 12, "酒精浓度");
	OLED_ShowString(96,12,"1:",OLED_8X16);
	OLED_ShowString(96,12,"mg/L",OLED_8X16);
	OLED_ShowChinese(0, 29, "酒精浓度：");
	OLED_ShowString(96,29,"2:",OLED_8X16);
	OLED_ShowString(96,29,"mg/L",OLED_8X16);
	OLED_ShowChinese(0, 47, "酒精浓度：");
	OLED_ShowString(96,47,"3:",OLED_8X16);
	OLED_ShowString(96,47,"mg/L",OLED_8X16);
	OLED_Update();

	while(1)
	{

		MQ3_Value=(Get_Adc_Average(ADC_Channel_0,10)*400)/22500;//酒精浓度值
		MQ3_Value2=(Get_Adc_Average(ADC_Channel_1,10)*400)/22500;//酒精浓度值
		MQ3_Value3=(Get_Adc_Average(ADC_Channel_2,10)*400)/22500;//酒精浓度值
		OLED_ShowNum(70,12,MQ3_Value,3,OLED_8X16);
		OLED_ShowNum(70,29,MQ3_Value2,3,OLED_8X16);
		OLED_ShowNum(70,47,MQ3_Value3,3,OLED_8X16);
		OLED_Update();
		//fmq(MQ3_Value);//25mg/L

		 printf("酒精浓度= %d ",MQ3_Value);
		 Serial_SendString("mg/L\r");
		 printf("酒精浓度= %d ",MQ3_Value2);
		 Serial_SendString("mg/L\r");
		 printf("酒精浓度= %d ",MQ3_Value3);
		 Serial_SendString("mg/L\r\n");

	}
}
