STM32单片机+GY906红外测温传感器+OLED屏幕+蜂鸣器报警+温度数据发送到串口调试助手+源代码

已于 2025-02-11 14:24:15 修改
阅读量1.8k 收藏 30
点赞数 20
分类专栏： STM32 文章标签： 单片机 stm32 嵌入式硬件 嵌入式
于 2025-02-10 22:18:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_64562382/article/details/145492434
版权

一、GY906红外测温传感器介绍

        GY906红外测温传感器是一种基于红外辐射原理的非接触式温度测量设备，常用于测量物体表面温度。以下是其主要特点和应用：

主要特点

  1. 非接触测温：无需直接接触物体，避免污染或损坏。

  2. 宽测温范围：通常为-70°C至+380°C，具体型号可能有所不同。

  3. 高精度：精度可达±0.5°C，适合高精度需求。

  4. 快速响应：响应时间短，适合动态温度监测。

  5. 数字输出：通过I2C接口输出数字信号，便于与微控制器连接。

  6. 低功耗：适合电池供电设备。

  7. 小体积：便于集成到各种设备中。

        GY906红外测温传感器以其非接触、高精度和快速响应的特点，广泛应用于多个领域，使用时需注意环境因素和校准。

二、GY906红外测温传感器接线说明

        GY906红外测温传感器是基于MLX90614温度传感器的模块，通常用于测量物体表面的温度。接线时，一般需要连接到微控制器（如Arduino）或其他设备来读取温度数据。

GY906接线说明：

引脚名称说明连接设备
1VCC电源输入引脚，通常接5V电源。接5V
2GND地引脚，接地。接地
3SDA数据线（I2C接口）。用于传输数据，连接到单片机的SDA引脚。接单片机的SDA引脚
4SCL时钟线（I2C接口）。用于同步数据传输，连接到单片机的SCL引脚。接单片机的SCL引脚

三、测试说明、GY906红外测温传感器驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

功能：功能1：采集温度数据在OLED屏幕上显示出来，超过温度阈值触发蜂鸣器报警

           功能2：把采集温度数据发送到串口调试助手上

GY906.c文件编写GY906红外测温驱动代码如下：

void GY906_Init()
{
    GPIO_InitTypeDef    GPIO_InitStructure;
	  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GY906_SCL | GY906_SDA;//开漏输出
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GY906_PORT, &GPIO_InitStructure);

    GY906_SCL_H();
    GY906_SDA_H();
}

void GY906_Start(void)
{
    GY906_SDA_H();
    GY906_Delay(5);
    GY906_SCL_H();
    GY906_Delay(5);
    GY906_SDA_L();
    GY906_Delay(5);
    GY906_SCL_L();
    GY906_Delay(5);
}

void GY906_Stop(void)
{
    GY906_SCL_L();
    GY906_Delay(5);
    GY906_SDA_L();
    GY906_Delay(5);
    GY906_SCL_H();
    GY906_Delay(5);
    GY906_SDA_H();
}

u8 GY906_SendByte(u8 Tx_buffer)
{
    u8	Bit_counter;
    u8	Ack_bit;
    u8	bit_out;

    for(Bit_counter=8; Bit_counter; Bit_counter--)
    {
        if (Tx_buffer&0x80)
        {
            bit_out=1;
        }
        else
        {
            bit_out=0;
        }
        GY906_SendBit(bit_out);
        Tx_buffer<<=1;
    }
     Ack_bit=GY906_ReceiveBit();
    return	Ack_bit;
}

void GY906_SendBit(u8 bit_out)
{
    if(bit_out==0)
    {
        GY906_SDA_L();
    }
    else
    {
        GY906_SDA_H();
    }
    GY906_Delay(2);
    GY906_SCL_H();
    GY906_Delay(6);
    GY906_SCL_L();
    GY906_Delay(3);
    return;
}

u8 GY906_ReceiveBit(void)
{
    u8 Ack_bit;

    GY906_SDA_H();
		GY906_Delay(2);
    GY906_SCL_H();
    GY906_Delay(5);
    if (GY906_SDA_PIN())
    {
        Ack_bit=1;
    }
    else
    {
        Ack_bit=0;
    }
    GY906_SCL_L();
    GY906_Delay(3);

    return	Ack_bit;
}

u8 GY906_ReceiveByte(u8 ack_nack)
{
    u8 	RX_buffer;
    u8	Bit_Counter;

    for(Bit_Counter=8; Bit_Counter; Bit_Counter--)
    {
        if(GY906_ReceiveBit())
        {
            RX_buffer <<= 1;
            RX_buffer |=0x01;
        }
        else
        {
            RX_buffer <<= 1;
            RX_buffer &=0xfe;
        }
    }
    GY906_SendBit(ack_nack);
    return RX_buffer;
}

void GY906_Delay(u16 time)
{
    u16 i, j;
    for (i=0; i<4; i++)
    {
        for (j=0; j<time; j++);
    }
}

u16 GY906_ReadMemory(u8 slaveAddress, u8 command)
{
    u16 data;
    u8 Pec;
    u8 DataL=0;
    u8 DataH=0;
    u8 arr[6];															// 存储用于计算PEC的数组
    u8 PecReg;															// 存储计算得到的PEC寄存器值
    u8 ErrorCounter;

    ErrorCounter=0x00;											// 初始化错误计数器为0
	  slaveAddress <<= 1;	 										// 将从机地址左移一位，以符合I2C协议

    do
    {
repeat:
        GY906_Stop();
        --ErrorCounter;
        if(!ErrorCounter) 			    				// 如果错误计数器为0
        {
            break;
        }

        GY906_Start();
        if(GY906_SendByte(slaveAddress))		// 发送从机地址
        {
            goto	repeat;
        }
        if(GY906_SendByte(command))	    		// 发送命令
        {
            goto	repeat;
        }

        GY906_Start();
        if(GY906_SendByte(slaveAddress+1))	// 发送从机地址（读模式）
        {
            goto	repeat;
        }

        DataL = GY906_ReceiveByte(ACK);	 		// 接收低字节数据并发送ACK
        DataH = GY906_ReceiveByte(ACK);  		// 接收高字节数据并发送ACK
        Pec = GY906_ReceiveByte(NACK);			// 接收PEC并发送NACK
        GY906_Stop();

        arr[5] = slaveAddress;		 					// 存储从机地址
        arr[4] = command;										// 存储命令
        arr[3] = slaveAddress+1;						// 存储从机地址（读模式）
        arr[2] = DataL;											// 存储低字节数据
        arr[1] = DataH;											// 存储高字节数据
        arr[0] = 0;													// 存储0
        PecReg=PEC_Calculation(arr);				// 计算PEC寄存器值
    }
    while(PecReg != Pec);										// 如果计算得到的PEC值与接收到的PEC值不相等，重新读取

	  data = (DataH<<8) | DataL;	 						// 将高字节和低字节数据组合成16位数据
    return data;
}

u8 PEC_Calculation(u8 pec[])
{
    u8 	crc[6];
    u8	BitPosition=47;
    u8	shift;
    u8	i;
    u8	j;
    u8	temp;

    do
    {
        crc[5]=0;
        crc[4]=0;
        crc[3]=0;
        crc[2]=0;
        crc[1]=0x01;
        crc[0]=0x07;

        BitPosition=47;
        shift=0;

        i=5;
        j=0;
        while((pec[i]&(0x80>>j))==0 && i>0)
        {
            BitPosition--;
            if(j<7)
            {
                j++;
            }
            else
            {
                j=0x00;
                i--;
            }
        }

        shift=BitPosition-8;

        while(shift)
        {
            for(i=5; i<0xFF; i--)
            {
                if((crc[i-1]&0x80) && (i>0))
                {
                    temp=1;
                }
                else
                {
                    temp=0;
                }
                crc[i]<<=1;
                crc[i]+=temp;
            }
            shift--;
        }

        for(i=0; i<=5; i++)
        {
            pec[i] ^=crc[i];
        }
    }
    while(BitPosition>8);
    return pec[0];
}

float GY906_GetTemp(void)
{
	float temp;
	temp = GY906_ReadMemory(SA, RAM_ACCESS|RAM_TOBJ1)*0.02-273.15;// T_{Celsius} = T_{Kelvin} - 273.15 摄氏度
	return temp;
}

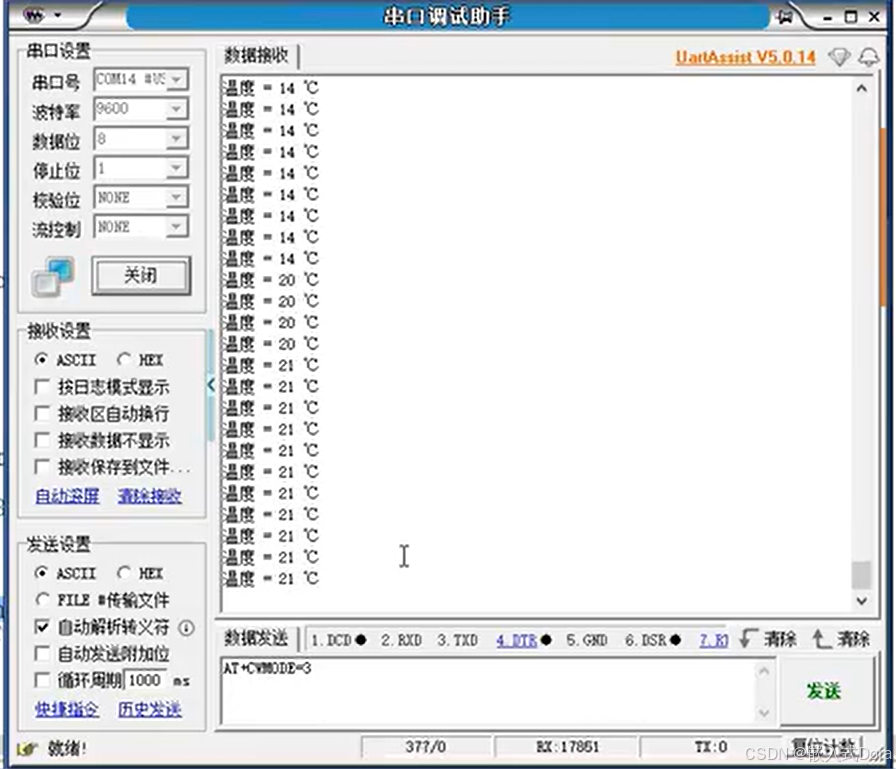

四、串口调试助手把采集的温度数据发送出来

五、串口调试助手软件下载

串口调试助手-keil5调试工具_dht11温度传感器串口资源-CSDN文库

六、源代码

STM32单片机+GY906红外测温传感器+OLED屏幕+蜂鸣器报警+温度数据发送到串口调试助手+源代码资源-CSDN文库

七、GY906红外测温传感器资料文档

GY906红外测温传感器文档资料资源-CSDN文库

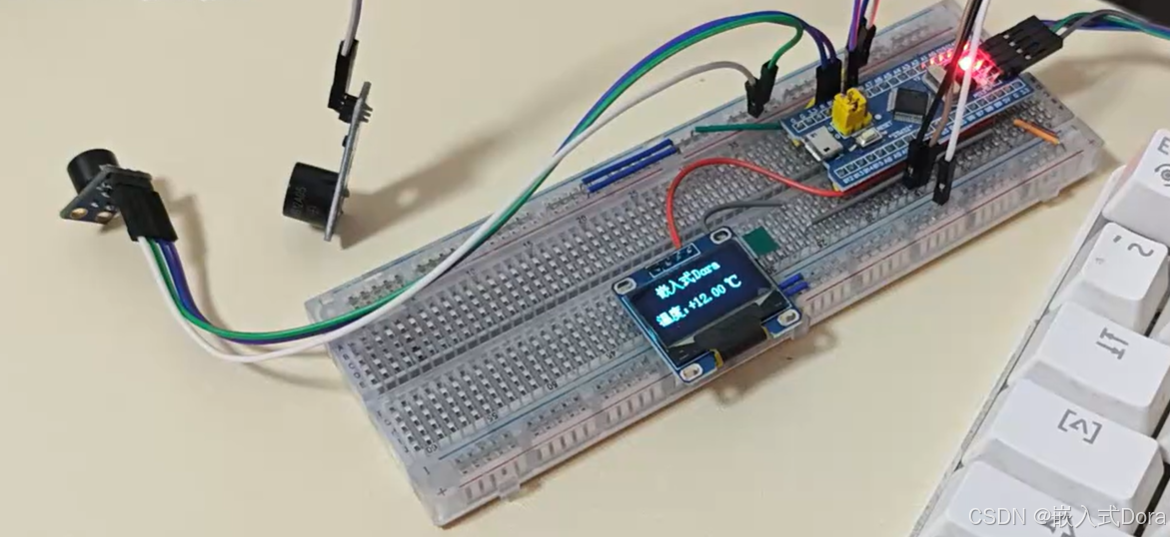

八、硬件实物接线图

GY906接线图资源-CSDN文库

九、原理图

GY906红外测温传感器原理图.pdf资源-CSDN文库
