STM32跑马灯实验(寄存器版)

stm32单片机I/0端口有4种输入模式,4种输出模式;

输出模式

输入上拉

输入下拉

模拟输入

输入浮空

输出模式:

开漏输出(上拉或者下拉)

开漏复用功能(上拉或者下拉)

推挽式输出(上拉或者下拉)

推挽式复用功能(上拉或者下拉)

stm32的I/O口主要由:MODER、OTYPER、OSPEEDR、PUPDR、ODR、IDR、AFRH和AFRL等8个寄存器控制,这些寄存器的功能可以通过查参考手册得知。本实验使用的是推挽式输出

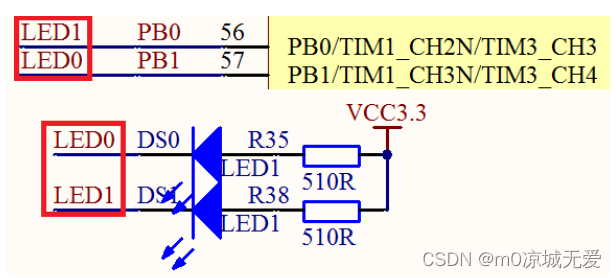

1.跑马灯实验的硬件连接如图1.1

 图1.1跑马灯硬件连接图

2.跑马灯软件设计

对led端口进行定义:#define LED0 PBout(1)

#define LED1 PBout(0)    使用位带操作来实现某个I/O端口

#ifndef __LED_H
#define __LED_H
#include "sys.h"

//LED端口定义
#define LED0 PBout(1)	// DS0
#define LED1 PBout(0)	// DS1

void LED_Init(void);
