阵列信号处理——深入分析均匀直线阵列的特性

阵列信号处理——深入分析均匀直线阵列的特性

目录

前言

一、均匀直线阵列方向图公式

二、程序原码

三、线阵天线波束的宽度

四、线阵天线波束的零点位置

五、线阵天线的副瓣电平

六、线阵栅瓣的形成与抑制

总结

---

前言

        几经挫折，最终毅然决定步入阵列信号处理的殿堂，回归到自己的老本行，做信号处理。在学懂均匀直线阵列后，本次通过MATLAB的仿真结果来分析一下均匀直线阵列天线的波束宽度、零点位置、副瓣电平、栅瓣等特性。

---

一、均匀直线阵列方向图公式

        在一定假设条件下，均匀线阵的方向图计算公式为

        其中，，。

        当然，这只是最常用的一个计算公式，还有其他的计算公式。

二、程序原码

将均匀线阵方向图的计算直接编成了一个函数，仿真时直接调用。

%%  函数功能,计算均匀线阵方向图
% c:波长
% f:信号频率
% d:阵元间距
% N:阵元个数
% theta0: 波束指向角度
function [theta,F]=uniform_linear_array(c,f,d,N,theta0)
bujing=0.1;
theta=-90:bujing:90;   % 扫描角取值范围
n=[0:1:N-1]'; % 列矢量
W = exp(1j*2*pi*f*n*d*sind(theta0)/c);   %权值计算
v=exp(1j*2*pi*f*n*d.*sind(theta)/c);     %点乘表示所有角度方向矢量
F=W'*v;
F=abs(F);             % 取信号的模
F=20*log10(F/max(F));% 归一化功率方向图
end

三、线阵天线波束的宽度

       波束的宽度：

        可见，波束的半功率点宽度随着的增大而增大。

仿真时，参数设置如下：

c=3e8;       % 光速
f=1e9;       % 信号频率
lamda=c/f;
d=1/2*lamda; % 阵元间距
N=8;         % 阵元个数
theta0=0;    % 波束指向角度

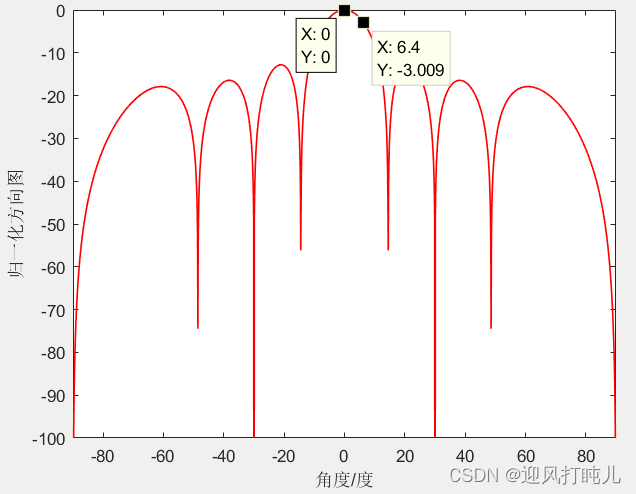

仿真结果为：

        从图中可知，波瓣宽度为12.8°，按照公式计算为：

        结果近似对的上，仿真无误。

        当我改变参数如下：

c=3e8;       % 光速
f=1e9;       % 信号频率
lamda=c/f;
d=1/2*lamda; % 阵元间距
N=8;         % 阵元个数
theta0=60;    % 波束指向角度

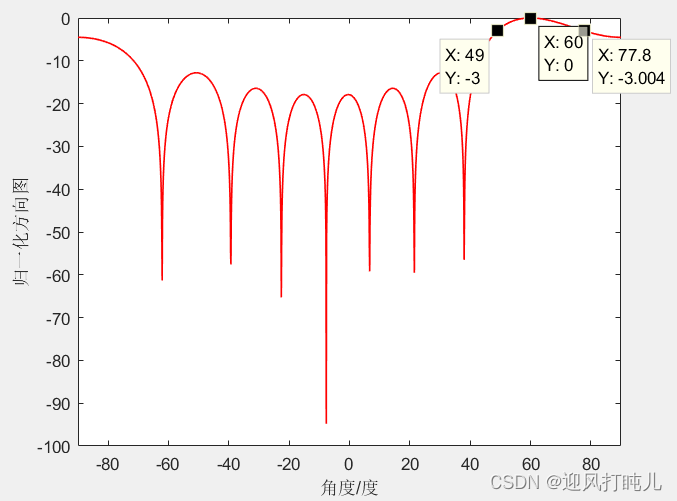

        仿真结果为：

此时，图中波瓣宽度为77.8-49=28.8°。

公式计算结果为：

结果近似对的上，仿真无误。

四、线阵天线波束的零点位置

c=3e8;       % 光速
f=1e9;       % 信号频率
lamda=c/f;
d=1/2*lamda; % 阵元间距
N=8;         % 阵元个数
theta0=0;    % 波束指向角度

按照公式

第一个零点位置

第二个零点位置

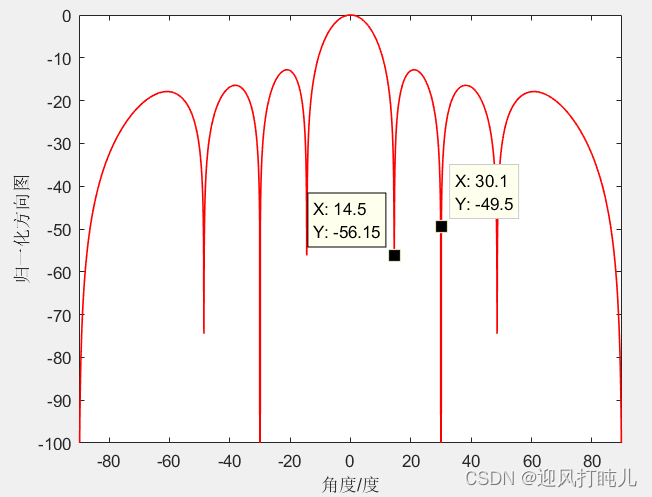

与仿真结果非常接近。

五、线阵天线的副瓣电平

线阵天线的副瓣电平是固定的，不会随着参数的改变而变动。但这里要注意的是，这个固定指的是阵元数大到一定程度才几乎不变，阵元数少了副瓣电平会抬高一点。

c=3e8;       % 光速
f=1e9;       % 信号频率
lamda=c/f;
d=1/2*lamda; % 阵元间距
N=8;         % 阵元个数
theta0=30;    % 波束指向角度

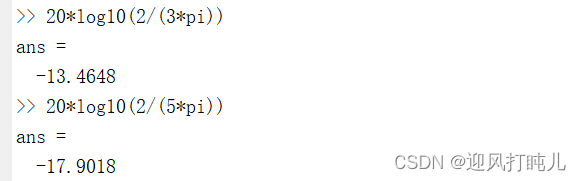

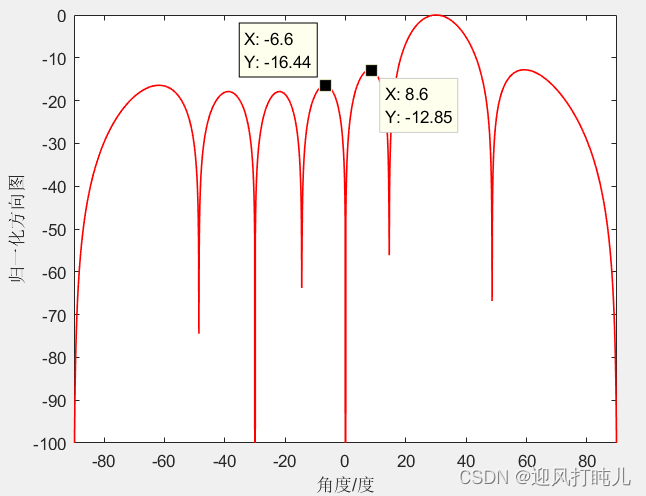

公式结果与仿真计算结果接近。

六、线阵栅瓣的形成与抑制

可能出现栅瓣的位置

例如波束不扫描时

c=3e8;       % 光速
f=1e9;       % 信号频率
lamda=c/f;
d=lamda; % 阵元间距
N=8;         % 阵元个数
theta0=0;    % 波束指向角度

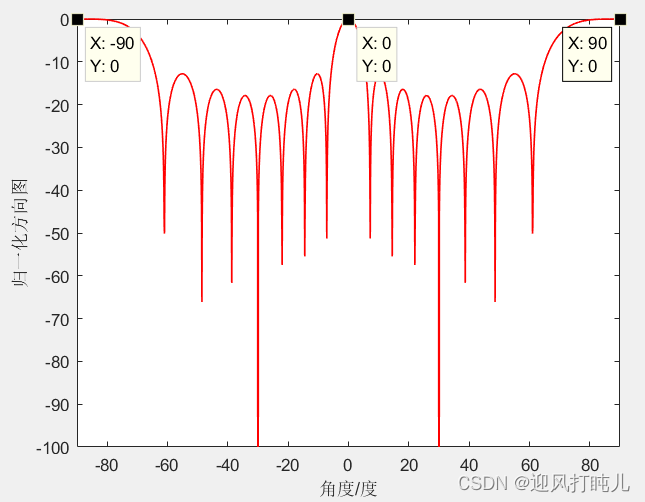

d=λ就会有两个栅瓣一个主瓣

不出现栅瓣的条件为

这就是我们为什么经常将阵元间距取半个波长，为了抑制栅瓣。

---

总结

以上就是今天要讲的内容，本文简要分析了一下均匀直线阵列的特性，希望对大家有所帮助。
