IPM是如何控制三相电机的

已于 2022-11-03 20:17:36 修改
阅读量4k 收藏 53
点赞数 10
文章标签： 嵌入式硬件
于 2022-10-30 23:12:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_66589095/article/details/127606075
版权

文章目录

IPM模块是什么？

简单说就是一个大功率控制开关，里面集成了6个IGBT，主要用途，控制三相电机和压缩机，在汽车和家电行业中用得比较多。
输入：高压直流电
输出：三相电

IPM控制原理

IPM的控制原理类似于大学时候玩的H桥，H桥原理不知道的点这里
H桥原理文章里面说得比较复杂，其实看下面图片就行
在这里插入图片描述

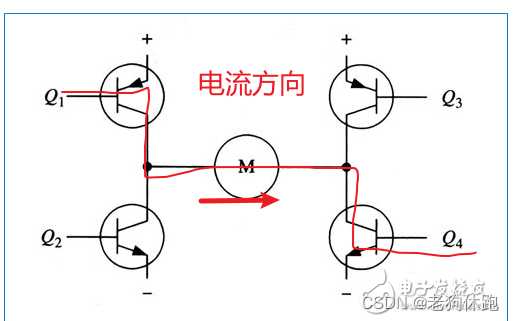

Q是三极管或者是MOS管，其实就是一个开关，当Q1和Q4导通时，我们设这个方向为正，电机正转。

在这里插入图片描述

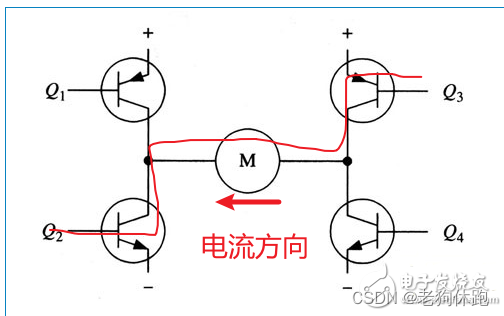

然后Q3和Q2导通时，电流方向相反，电机反转。

有兄弟这时候就会问，我敲，为毛要这个鬼H桥啊，我不用一样可以控制电机，电机两端给个电压就行。确实，其实不需要电机反转确实时不需要，懂了这个就基本明白H桥了。

好了说了这么多废话，切回正题。
上图：

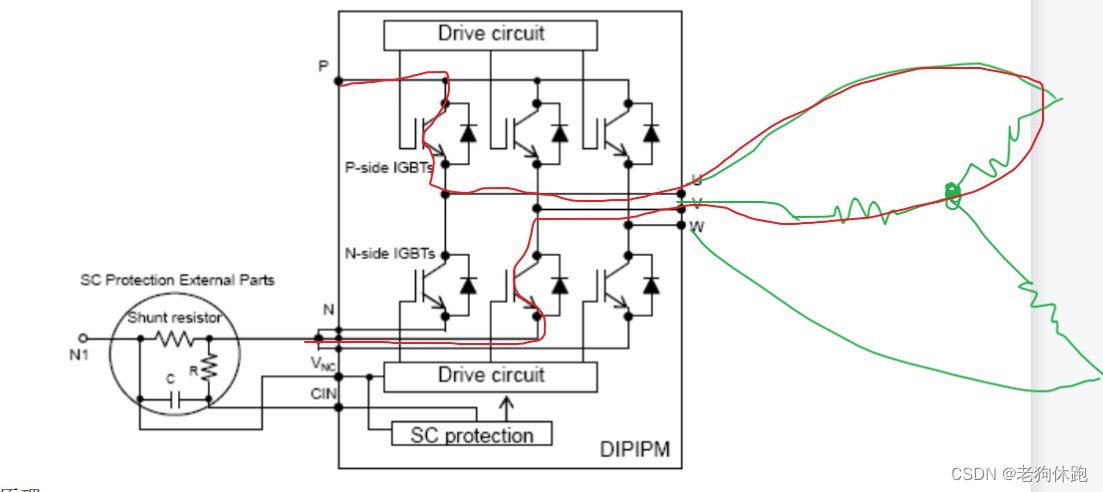

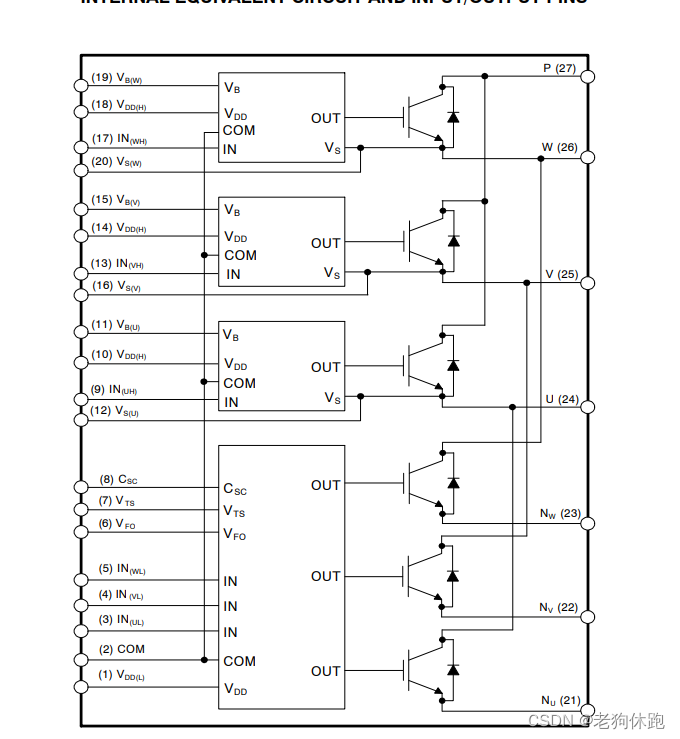

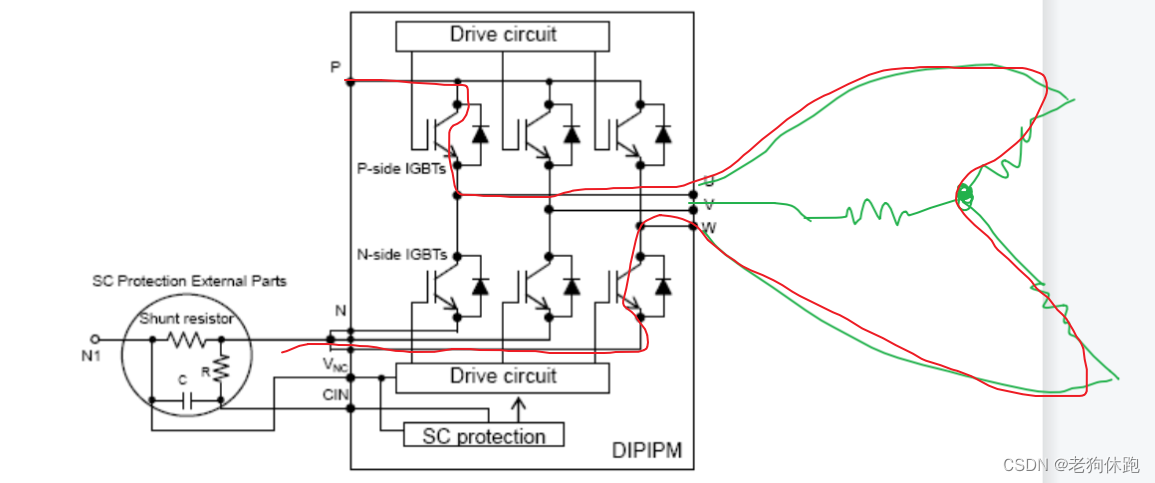

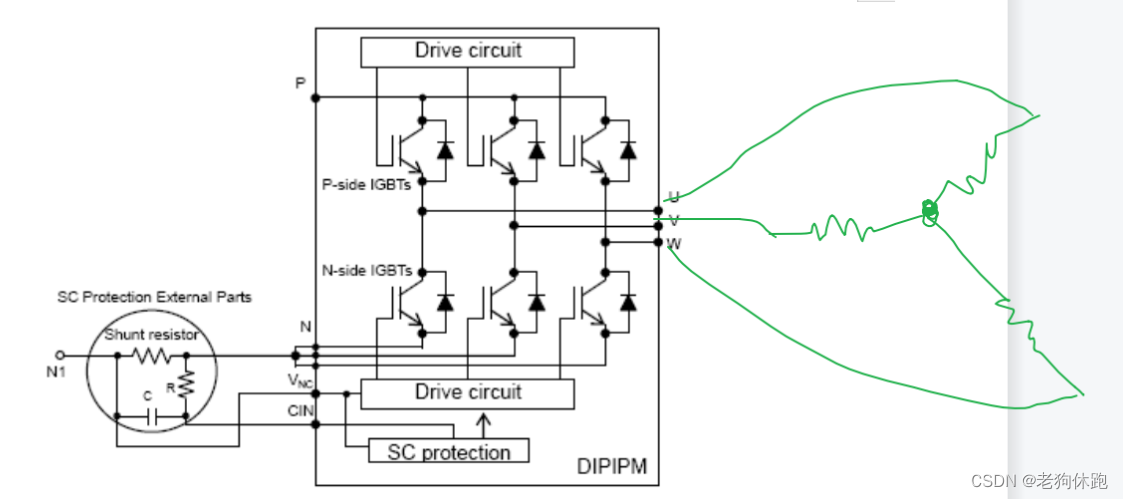

在这里插入图片描述
