半导体二极管（笔记）

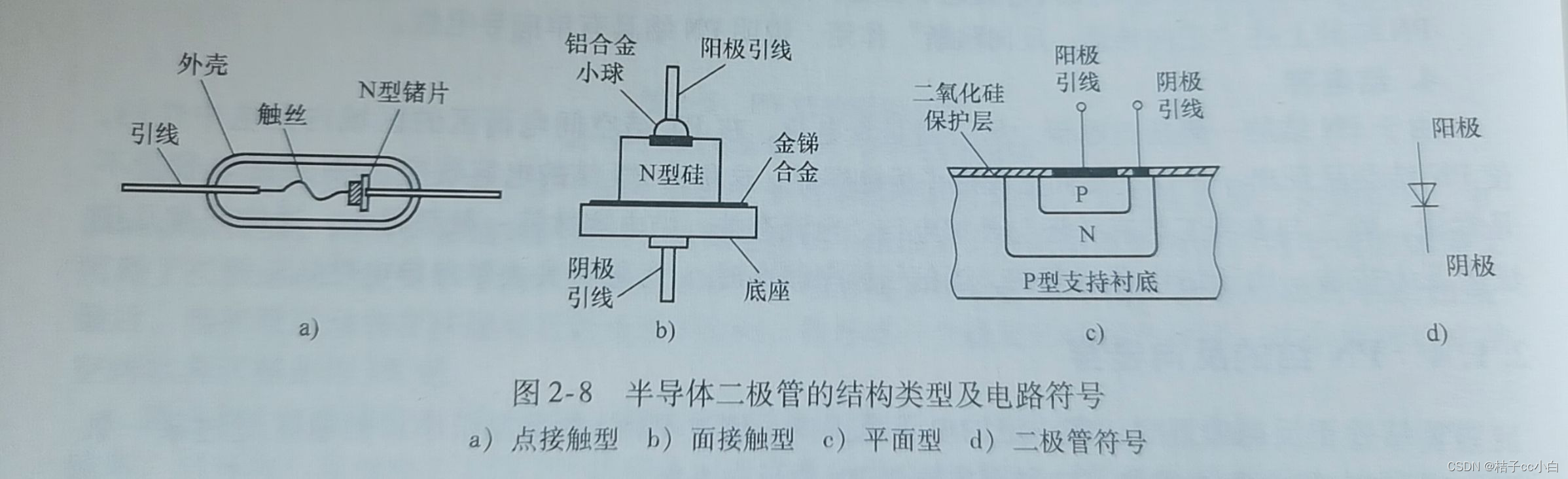

二极管的结构与类型

半导体二极管（简称二极管）：PN结加上相应的电极引线和管壳。

二极管按结构分为：点接触型、面接触型、平面型。

1、点接触型二极管

PN结面积小，结电容小，不能通过大电流，但高频性能好。

2、面接触型二极管

PN结面积较大，结电容较大，允许通过较大电流，但工作频率低。

3、平面型二极管

质量最好。

结面积小的作高速开关管，结面积大的作大功率整流管。

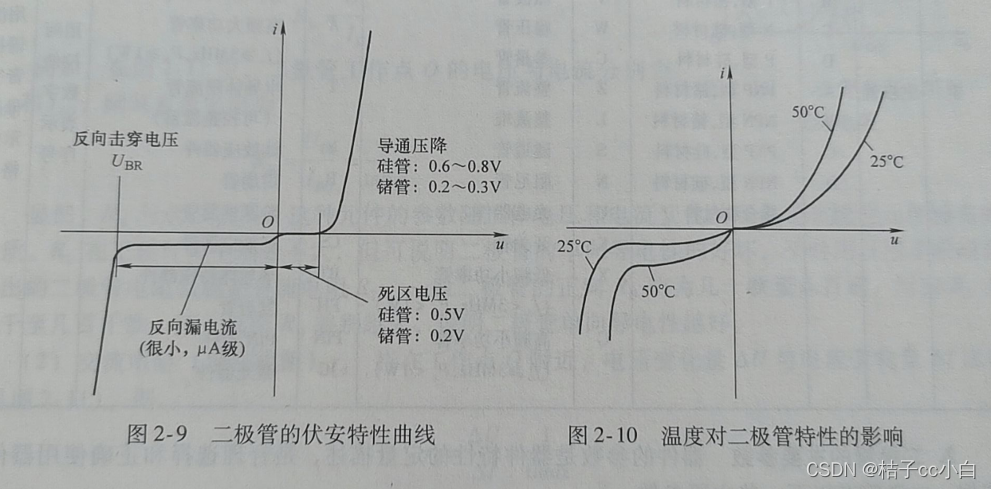

二极管的伏安特性

二极管最主要的特性就是单向导电性。

1、正向特性

当二极管正向电压很小时，几乎没有电流通过二极管。正向电压超过某一数值后，才有正向电流流过二极管，这一电压值称为死区电压。

硅管死区电压：0.5V 锗管：0.2V

硅管导通时的电压：0.6~0.8V 锗管：0.2~0.3V

2、反向特性

当二极管加上反向电压时，只有极小的反向电流流过二极管。

在同样温度下，硅管的反向电流比锗管小得多。硅管：纳安级（nA） 锗管：微安级（uA）

二极管的反向电流：

· 随温度上升而增长很快

· 外加反向电压在一定范围内，反向电流基本不随反向电压变化

3、反向击穿特性

电击穿：当反向电压高到一定数值，反向电流将突然增大，二极管失去单向导电性。

反向击穿电压：  (breakdown voltage)

热击穿：二极管反向电压超值，无限流，会电流大、电压高，二极管过热而永久损坏。

4、温度对特性的影响

二极管的常用知识

1、二极管的型号

国产半导体器件的型号由五部分组成：

第一部分：用阿拉伯数字表示器件的电极数目

第二部分：用汉语拼音字母表示器件的材料和极性

第三部分：用汉语拼音字母表示器件的类别

第四部分：用阿拉伯数字表示序号

第五部分：用汉语拼音字母表示规格号

（详细可参考22）

注意：

1、整流二极管不应直接串联或并联使用。

2、安装二极管时，二极管应尽量避免靠近发热元件。

2、二极管的分析方法

1、理想模型

（二极管的正向电压降和正向电阻与外接电路的等效电压和等效电阻相比 可忽略时）

二极管相当于一个理想开关。

二极管外向正电压>0，导通，其管电压降=0，相当于开关闭合；

反偏时，二极管截止，电阻无穷大，相当于开关断开。

2、恒电压降模型

（二极管的正向电压降和正向电阻不可忽略，外接电路的等效电压和等效电阻相比可忽略时）

模型由理想二极管和电压源串联构成。

与理想模型的区别：它的正向电压降不再认为是0，而是，且不随电流变化。

硅二极管：0.7V

锗二极管：0.2V

（当流经二极管的电流近似等于或大于1mA是才是正确的）

 3、小信号模型

（P24）

以上均参考封面书
