热电偶温度采集硬件设计



简介：

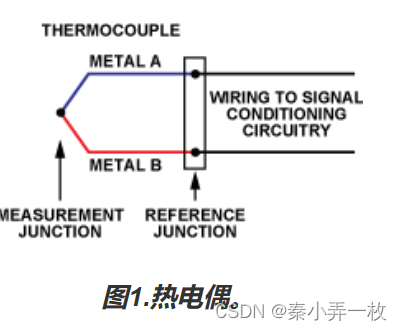

热电偶是一种广泛用于温度测量的简单元件。如图所示，热电偶由在一头相连的两根不同金属线组成，相连端称为测量 ("热") 接合点。金属线不相连的另一头接到信号调理电路走线，它一般由铜制成。在热电偶金属和铜走线之间的这一个接合点叫做 参考 ("冷") 接合点。

热电偶测量的难点

将热电偶产生的电压变换成精确的温度读数并不是件轻松的事情，原因很多：电压信号太弱，温度电压关系呈非线性，需要参考接合点补偿，且热电偶可能引起接地问题。

电压信号太弱:最常见的热电偶类型有J、K和T型。在室温下，其电压变化幅度分别为52 μV/°C、41 μV/°C和41 μV/°C。其它较少见的类型温度电压变化幅度甚至更小。这种微弱的信号在模数转换前需要较高的增益级。

参考接合点补偿：

要获得精确的绝对温度读数，必须知道热电偶参考接合点的温度。当第一次使用热电偶时，这一步骤通过将参考接合点放在冰池内来完成。但对于大多数测量系统而言，将热电偶的参考接合点保持在冰池内不切实际。大多数系统改用一种称为参考接合点补偿（又称为冷接合点补偿）的技术。参考接合点温度使用另一种温度敏感器件来测量—一般为IC、热敏电阻、二极管或RTD（电阻温度测量器）。然后对热电偶电压读数进行补偿以反映参考接合点温度。必须尽可能精确地读取参考接合点—将精确温度传感器保持在与参考接合点相同的温度。任何读取参考接合点温度的误差都会直接反映在最终热电偶读数中。

电路图

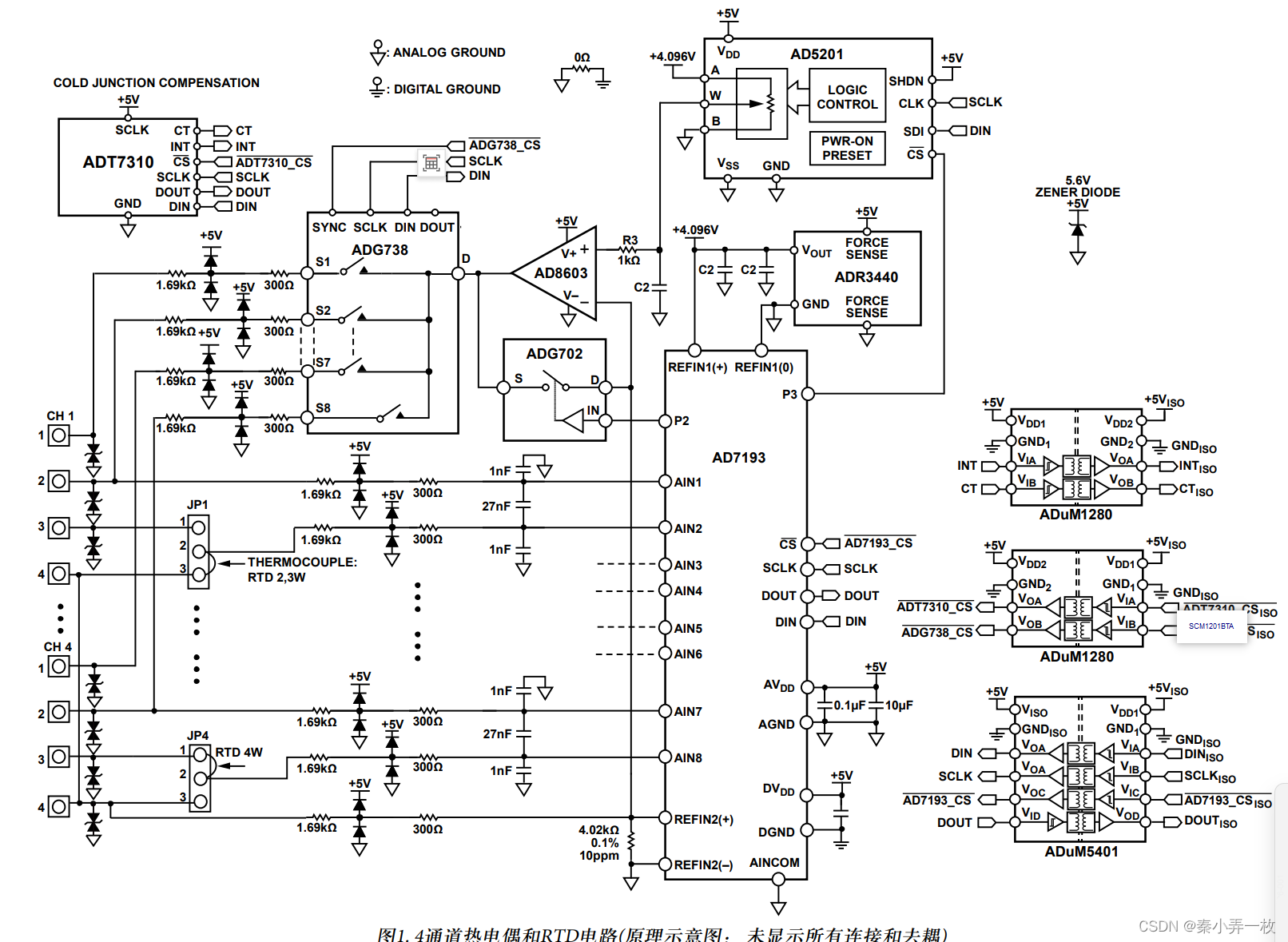

参考资料和电路AD公司的CN-0287电路笔记：具有0.5°C精度的隔离式4通道热电偶/RTD温度测量系统。参考电路如下：

设计电路如下

图3

图4

图5

原理分析

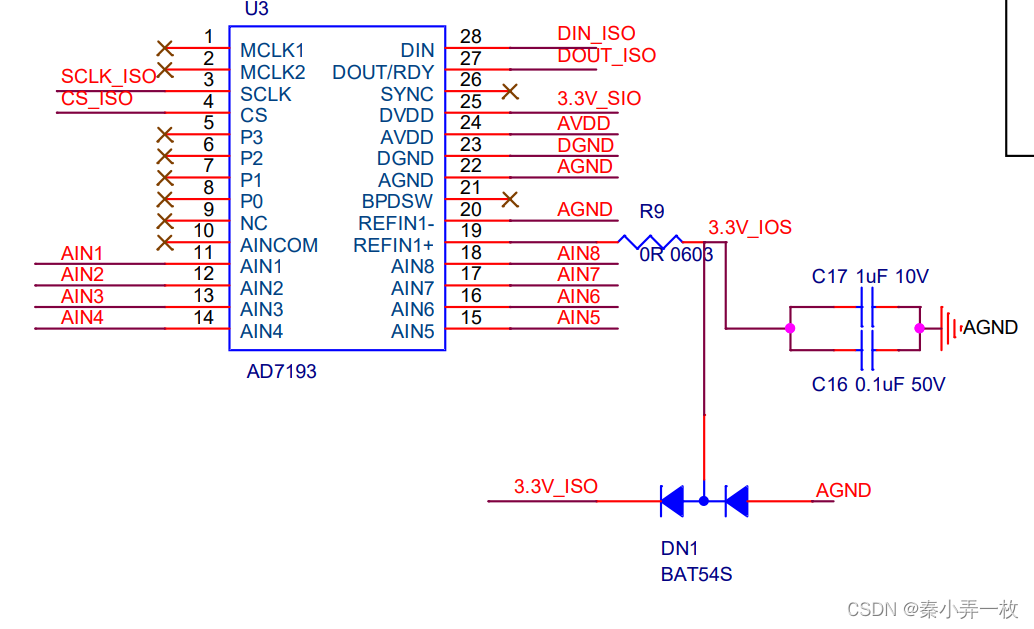

采用芯片AD7193是一款适合高精密测量应用的低噪声完整模拟前端。AD7193的增益必须根据温度范围和传感器类型进行适当配置。

保护电路

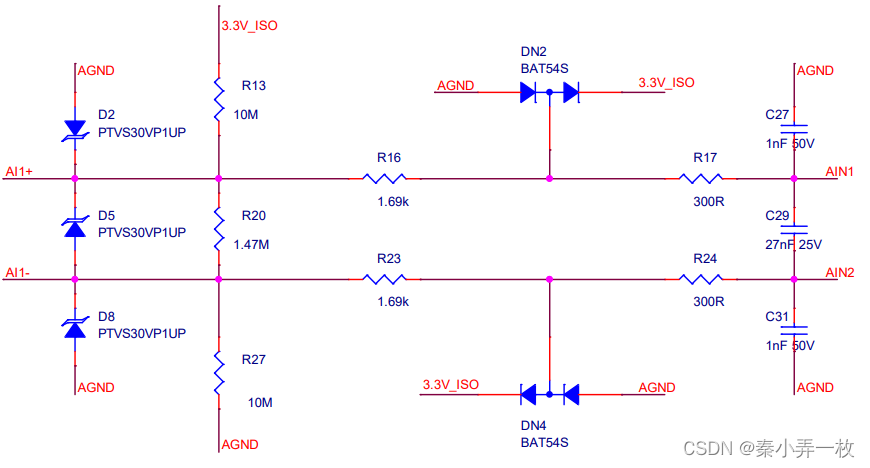

在制造过程中和现场使用时，都有可能产生瞬变和过压条 件。为了获得较高的保护水平，有必要使用外部保护电 路，补充IC的内部集成保护电路。如图4。本电路中，PTVS30VP1UP瞬变电压抑制器(TVS)可快速箝位任何瞬变电压至30 V(25°C时典型漏电流仅1 nA)。选择 30 V TVS，以便支持30 V直流过压。使用1.69 kΩ电阻，后接肖特基二极管，用于在瞬变和直流过压事件发生时将电压箝位至3.3V供电轨。在30 V直流过压条件下，1.69 kΩ电阻将流过外部二极管的电流限制为15 mA以内。 300 Ω电阻可进一步限制有可能进入AD7193或ADG738 的电流。

隔离电路

对SPI数据线和电源进行隔离。如图，采用NSIP8941芯片。隔离以后通过NZH3V6B二极管进行进一步稳压。



工作原理

K类热电偶输出变化范围为−10 mV至+60 mV，对应温度范围为−200°C 至+1350°C。AD7193 PGA配置为G = 32。PGA电压摆幅范围为−320mV至+1.92 V，AD7193分辨率为24位。AD7193的全动态范围为2 × VREF = 2 × 3.3 V = 6.6 V。通过温度采集模块得到冷端温度，在程序上进行处理。
