 前言与目录

在设置公差分析时，对于最简单的方法便是可以使用公差分析向导，可以直接给出相应的公差操作数和设置的对应公差，那么去理解和认识这些公差操作数，将在这篇文章中简要解释一下；

这篇主要认识学习一下表面公差；

目录

一、元件的表面公差

二、相应的公差操作数

1、曲率半径TFRN

2、厚度公差TTHI

3、偏心x/y（TSDX/TSDY）、倾斜x/y（TSTX/TSTY）

4、不规则度公差TIRR

正文

一、元件的表面公差

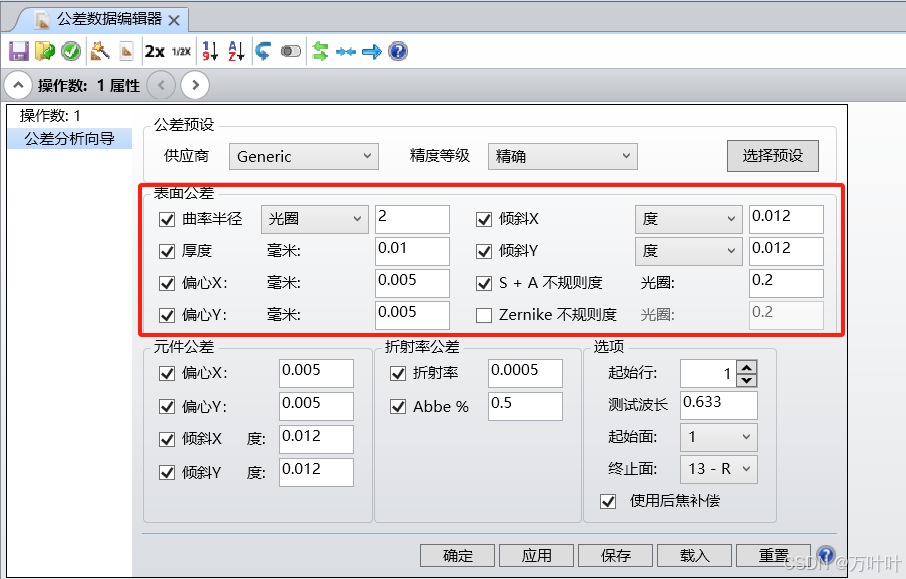

在公差分析向导中，我们可以发下这几项，分别为曲率半径公差、厚度公差、偏心x/y公差、倾斜x/y公差、以及表面不规则度公差；

如上图的公差分析向导，会给出这几项的一般参考值，在后面将给出对应的公差操作数和相应的大小范围，但这篇里，将不对原理进行过多解释，有兴趣再单出一篇进行详细解释；

二、相应的公差操作数

1、曲率半径TFRN

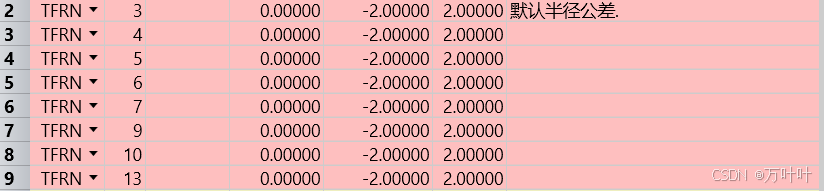

对应于N

TFRN曲率半径偏差，基本正
