端口及子系统库

1 使能及其子系统

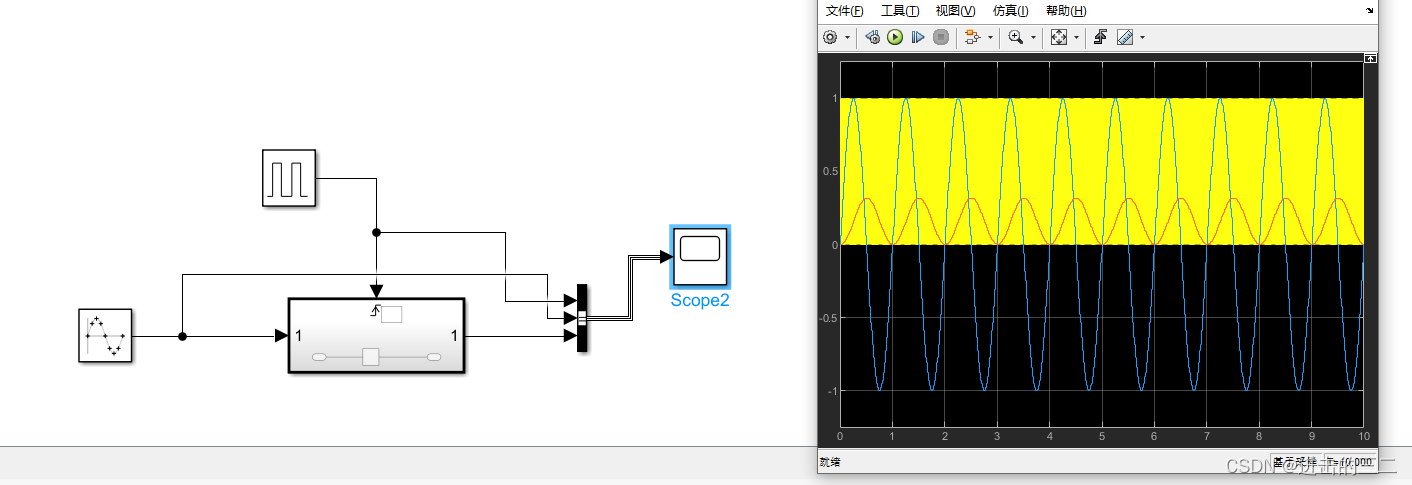

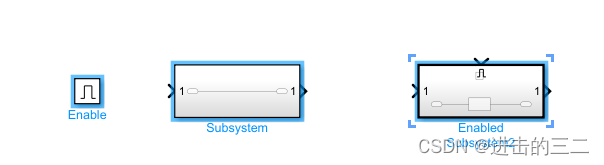

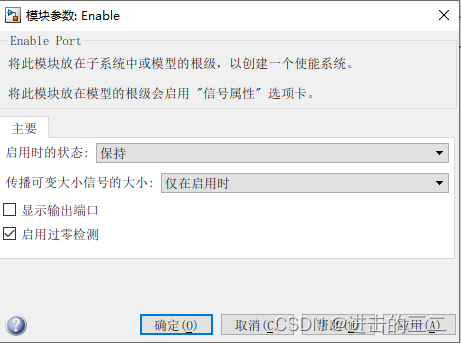

子系统模块比较容易理解,子系统模块增加Enable就是使能子系统模块,使能子系统模块如果使能信号有一个分量为正,子系统就工作,否则不工作。使能子系统模块可以设置启用时的状态保持或者重置,如下下图所示。

2 触发及其子系统

触发子系统只有在有触发信号的时刻,子系统才会运行,触发子系统必须是离散子系统。

3 微型子系统

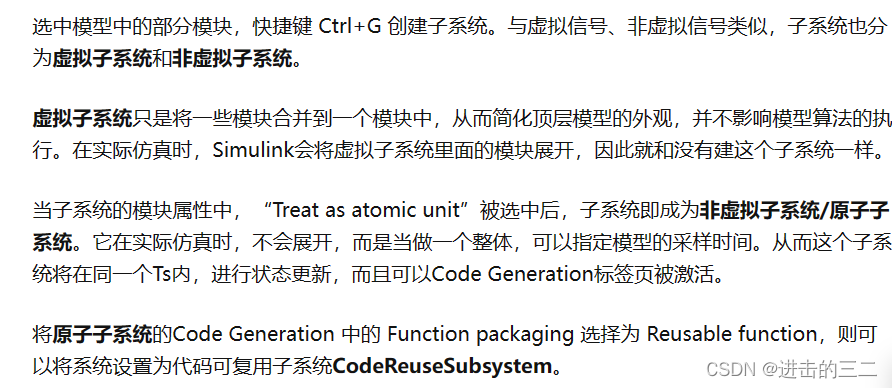

微型子系统和之前的子系统相比,更加独立,属于非虚拟子系统。

4 代码重用子系统

属于非虚拟子系统。

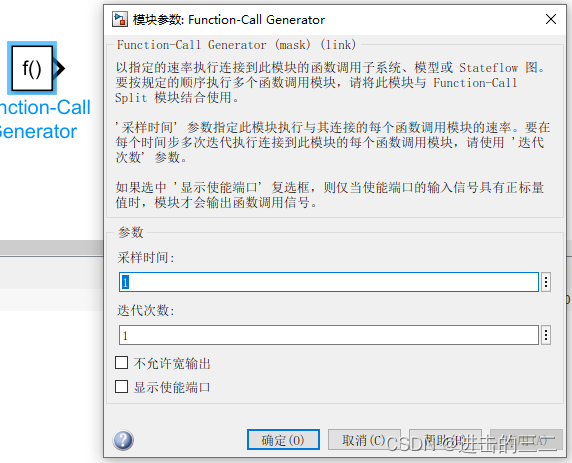

5 模型及函数调用发生器模块

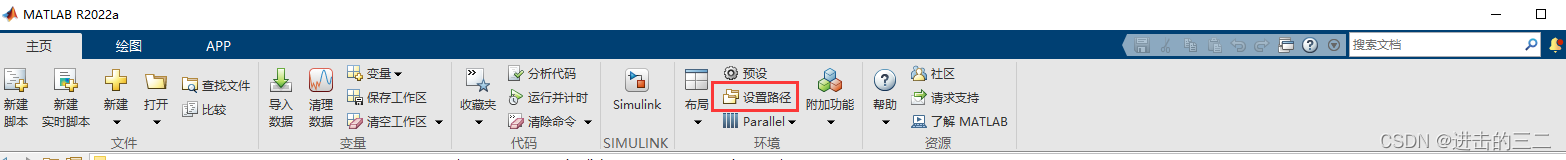

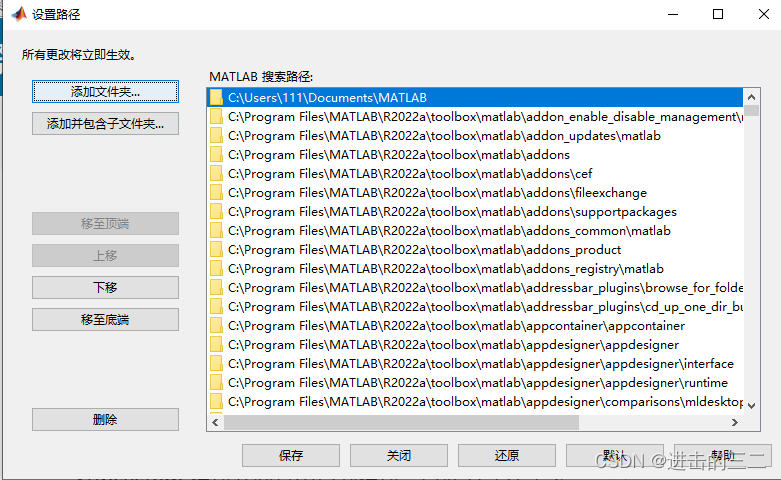

在model模块里输入simulink模型名称,可以将模型插入到新的模型之中。这个模型需要在matlab的搜索路径里。搜索路径的设置如下。

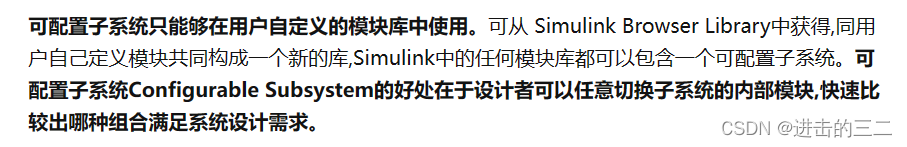

6 可配置子系统

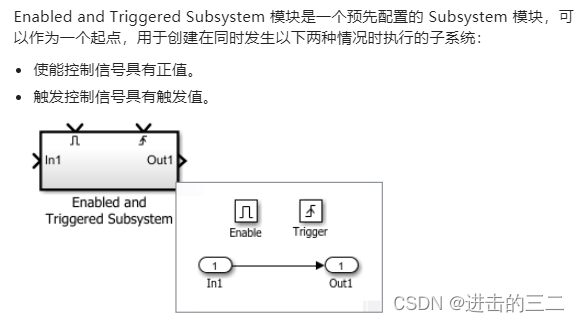

7 使能和触发子系统

9 函数调用子系统

这是通过S函数调用的子系统。

10 for循环子系统

循环子系统在系统内完成循环。

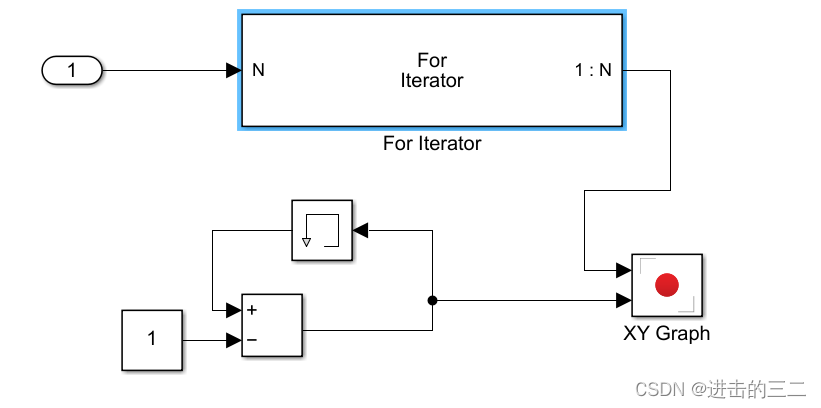

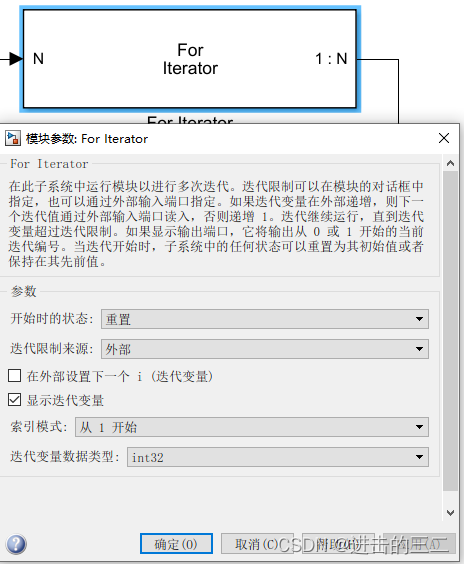

在模型里的for iterator模块可以设置循环次数,迭代限制来源可以来自内部外部。还可以设置开始时的状态。

通过下面循环的搭建,我认为memory像是程序里的一个变量,可以在一个步长内存储一个变量的值。

11 while 循环

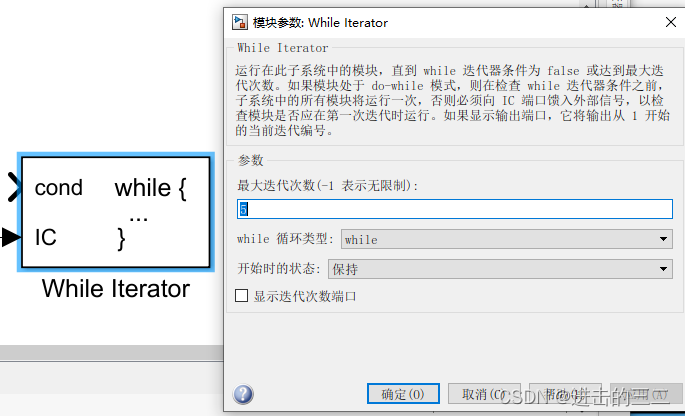

该模块可以选择while或者do while,对于while 如果初始条件IC为0,循环一次也不执行,对于do while,如果初始条件为0,循环至少执行一次。

初始条件如果成立,那么进入循环,以后的每一次循环需要满足两个条件,一个时cond输入为1,另一个时迭代次数小于最大迭代次数。最大迭代次数是为了防止程序进入死循环。

12 if /if action模块

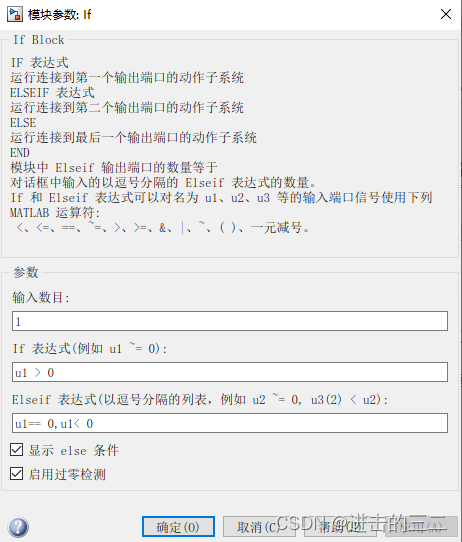

if模块用于进行条件判断,那个条件成立,就执行该条件对应的if action模块。

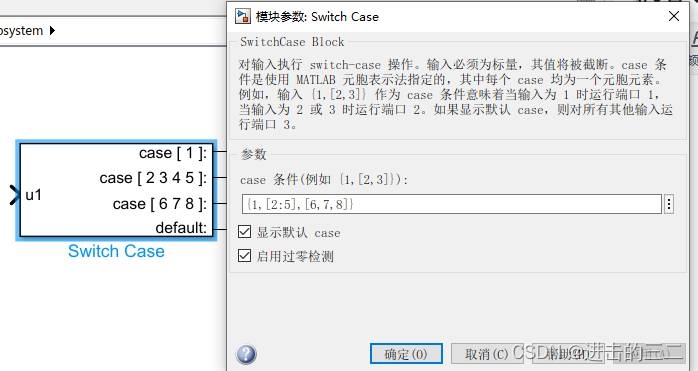

13 switch、switch action模块

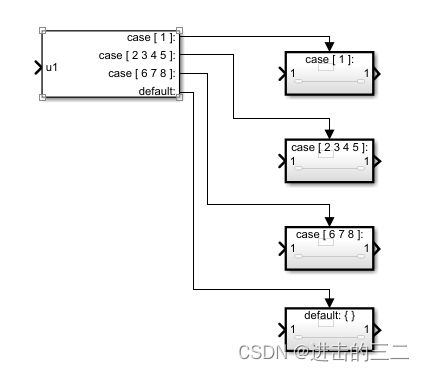

输入几种case的情况都不满足,那么执行default对应模块,如果没有default模块几种情况又都不满足,那么什么都不执行。

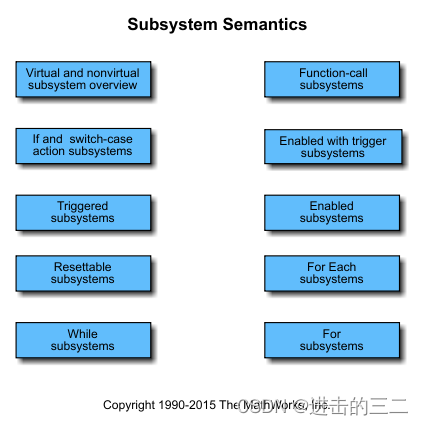

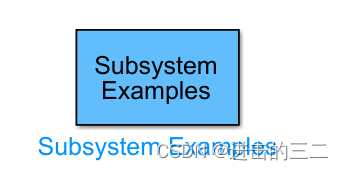

11.14 子系统实例模块

里面提供了一些子系统应用的实例
