【花雕学编程】Arduino动手做（220）---P6全彩16X32单元板之实现红绿蓝三色在屏幕上依次点亮

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十：P6全彩LED模组16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）

P6全彩LED模组 16x32显示屏单元板是一种常用的LED显示屏模块，常用于广告牌、信息显示、指示牌以及其他需要显示动态图像、文字和视频的场景。P6代表着LED像素的间距为6mm，表示每个LED像素点之间的距离为6毫米。此模块一般被广泛应用于户内或近距离显示的场合，具有较高的分辨率和较清晰的显示效果。

主要特点：

1. 模块尺寸和像素
   • 显示尺寸：通常每个模块的尺寸是16x32像素，即一个模块由16行32列的小型LED点阵组成。
   • 像素间距：6mm的像素间距，即每个LED点之间的距离为6毫米，适合近距离查看。
2. 全彩显示：
   • 全彩色：P6模块支持红、绿、蓝三种颜色的混合，通过调节不同的颜色亮度，形成丰富的彩色图像、文字和动画效果。
   • 显示效果：能呈现高质量的图片、视频、文本，适用于动态广告显示和信息广播。
3. 扫描方式：
   • 8扫描：这表示每个模块的扫描方式为8扫描。扫描方式是指模块在显示时，LED每8行进行一次扫描更新，意味着每次显示的行数是8行，通过扫描显示，减少了电流和驱动电路的压力，保证了显示屏的稳定性和功耗。
   • 驱动IC：常见的P6模块使用的是定制的驱动芯片，如MBI5024，它负责驱动每个LED点的亮灭。
4. 接口方式：
   • 串口/并口接口：通常通过串口（如UART）或并口（如TTL）来控制P6模块。通过微控制器（如Arduino、Raspberry Pi和ESP32等）进行数据传输和显示控制。
   • 连接方式：多个模块可以通过排线连接形成更大的显示屏，拼接起来达到任意显示尺寸。
5. 应用场景：
   • 广告牌和电子屏幕：由于其色彩鲜艳，分辨率较高，广泛应用于户内广告、商场展示、车站和机场的公告显示。
   • 动态信息显示：用于显示新闻、天气、公告和实时动态信息。
   • 图像和视频播放：由于支持全彩显示，可以播放图像、动画视频等内容。

典型应用：
• 室内广告牌：商场、车站、电影院、地铁站等地方，用于动态显示广告内容。
• 信息发布系统：用于发布企业、学校、交通、公共场所等的实时信息。
• 创意显示：可以用在舞台、演唱会等场合，作为装饰性显示屏，展示实时画面或动态效果。

引脚接线设置，主要参考这个

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）
项目二：P6全彩16X32单元板之实现红、绿、蓝三种颜色在屏幕上依次点亮

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）
  项目二：P6全彩16X32单元板之实现红、绿、蓝三种颜色在屏幕上依次点亮
*/

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>
#include <Adafruit_GFX.h>

// 创建配置对象（32x16，1块面板）
HUB75_I2S_CFG mxconfig(32, 16, 1);

// 设置引脚连接
void setupPins() {
  mxconfig.gpio.r1 = 25;  // 红色通道引脚
  mxconfig.gpio.g1 = 26;  // 绿色通道引脚
  mxconfig.gpio.b1 = 27;  // 蓝色通道引脚

  mxconfig.gpio.a  = 23;  // 地址 A 引脚
  mxconfig.gpio.b  = 19;  // 地址 B 引脚
  mxconfig.gpio.c  = 5;   // 地址 C 引脚
  mxconfig.gpio.d  = 17;  // 地址 D 引脚

  mxconfig.gpio.lat = 4;  // 锁存引脚
  mxconfig.gpio.oe  = 15; // 输出使能引脚

  // 如使用不同的时钟引脚，请取消注释并设置
  // mxconfig.gpio.clk = ...;
}

// 创建矩阵对象
MatrixPanel_I2S_DMA matrix(mxconfig);

void setup() {
  setupPins();               // 设置引脚
  matrix.begin();            // 初始化矩阵
  matrix.setBrightness8(30); // 设置亮度（0~255）

  matrix.fillScreen(matrix.color565(0, 0, 0)); // 清屏，填充黑色
}

void loop() {
  // 显示红色
  matrix.fillScreen(matrix.color565(255, 0, 0));
  delay(1000); // 延迟1秒

  // 显示绿色
  matrix.fillScreen(matrix.color565(0, 255, 0));
  delay(1000); // 延迟1秒

  // 显示蓝色
  matrix.fillScreen(matrix.color565(0, 0, 255));
  delay(1000); // 延迟1秒
}

简单解读

你的代码使用 ESP32-HUB75-MatrixPanel-I2S-DMA 库控制 P6 16x32 LED 面板，核心功能如下：

初始化 LED 矩阵

设定 GPIO 引脚（如 r1, g1, b1 控制颜色）。

调用 matrix.begin() 启动 LED 屏幕。

设置亮度

matrix.setBrightness8(30); 设定屏幕亮度（范围 0-255）。

循环显示颜色

matrix.fillScreen(matrix.color565(R, G, B)); 设置屏幕颜色。

依次显示 红 → 绿 → 蓝，每种颜色保持 1 秒。

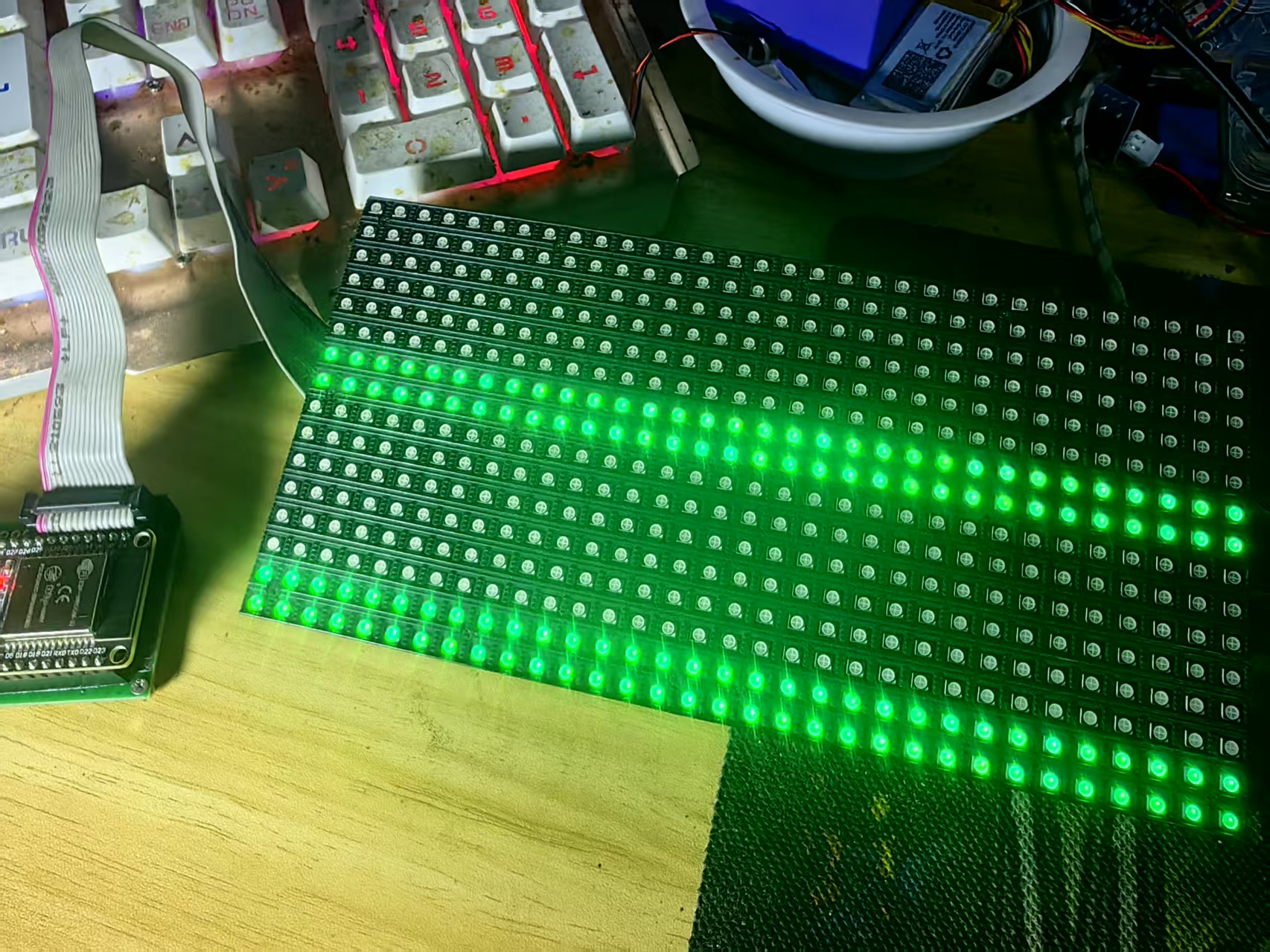

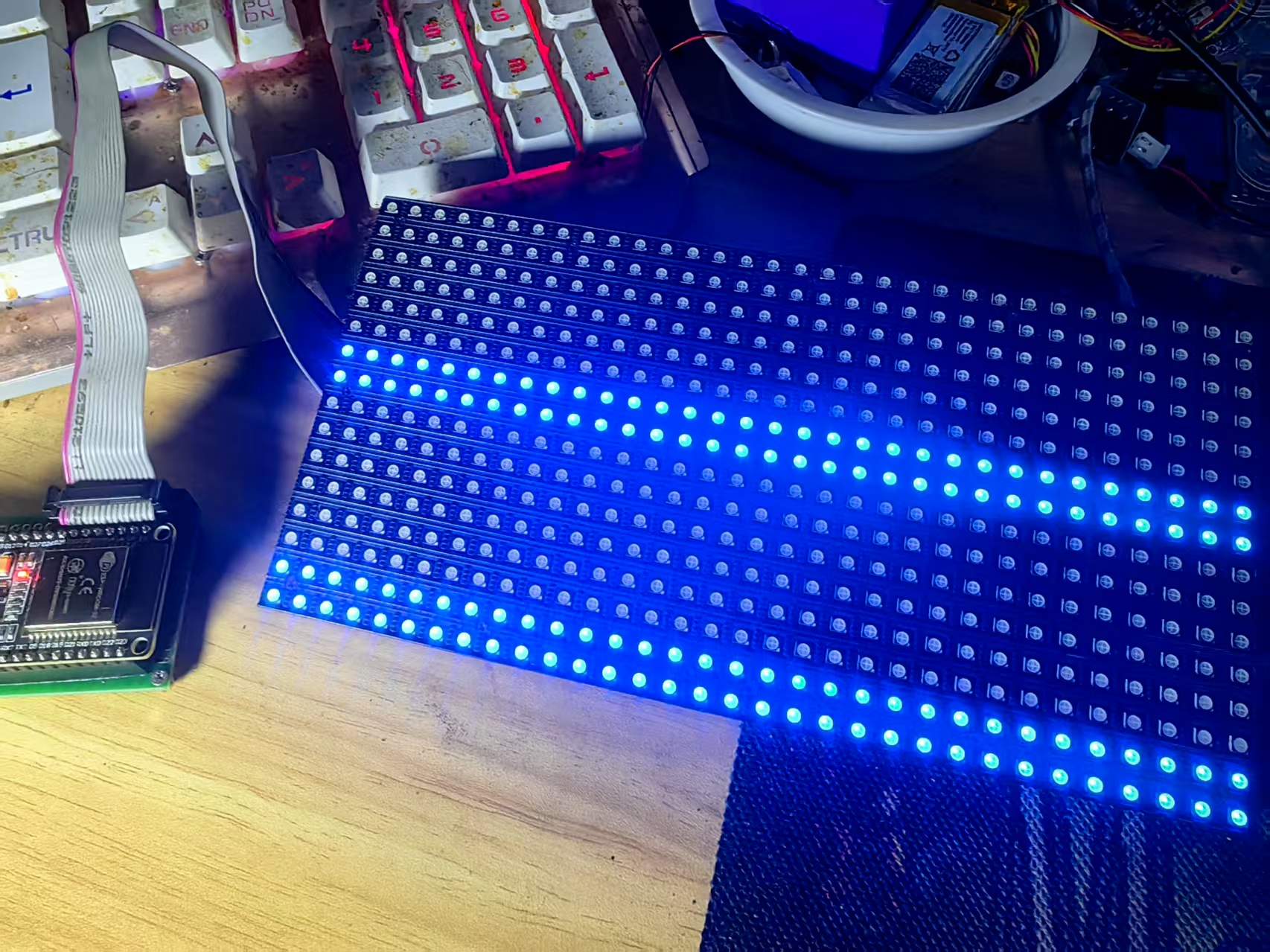

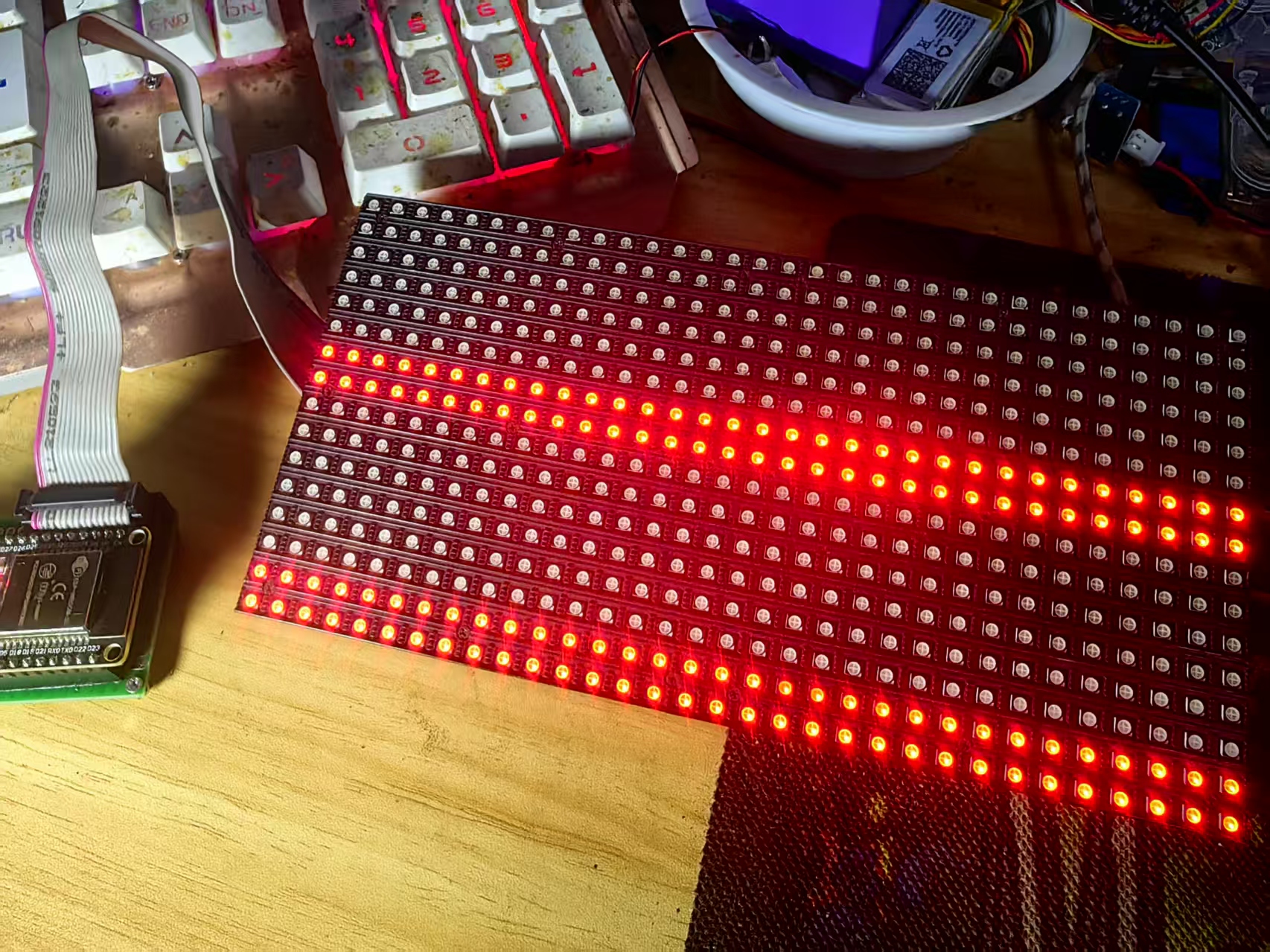

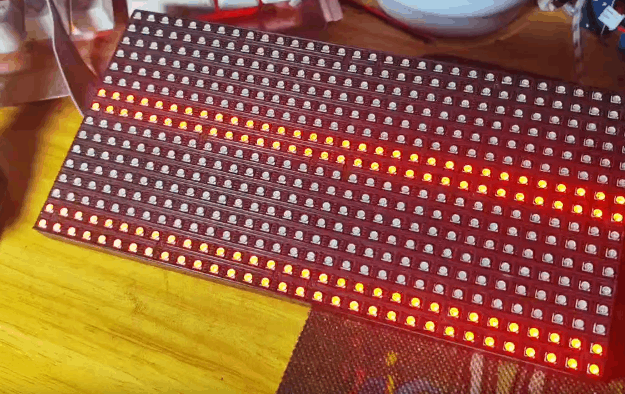

实验场景图 动态图
