Multisim14.0仿真：三相半波可控整流电路

三相半波可控整流电路

[!] 这里仅为定性展示，绝大多数元器件通过试错法进行调参

---

# 前言

最近在学习电力电子技术，秉承着实践出真知的想法在电脑上仿真一下看看结果。
但是在网上逛了一圈，本人并没有发现有比较清晰简单的教程，而且可复现性巨差。
因此便尝试自己做了一些。

---

# 实现思路

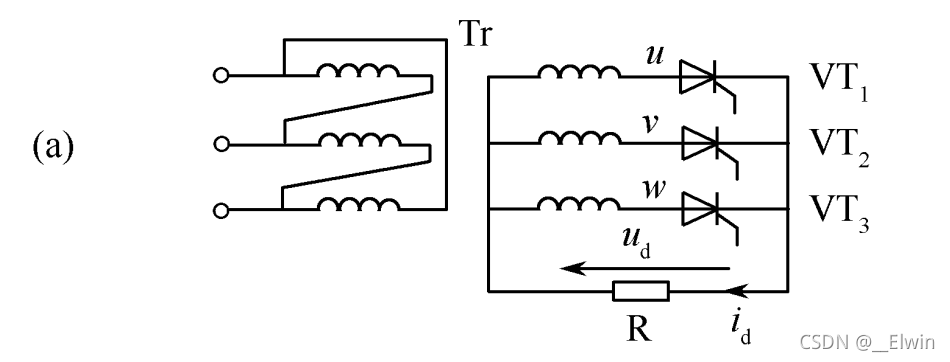

单相半波可控整流电路如图所示，其中变压器T起着变换电压和隔离的作用，$R$为负载电阻。

---

# 实现过程

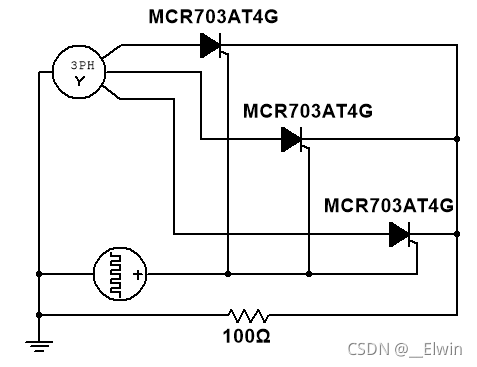

• 在根据原理图的情况下进行搭建，为了让电路结构更简单，在这里使用了纯电阻负载：

  在实践中发现，三个晶闸管可以共同使用一个触发信号，这样不会影响最终的结果。

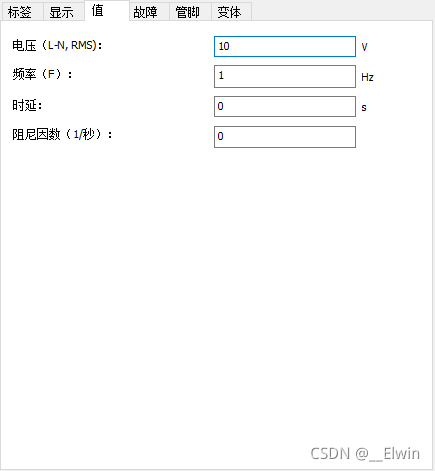

• 其中交流电源的参数如下所示：

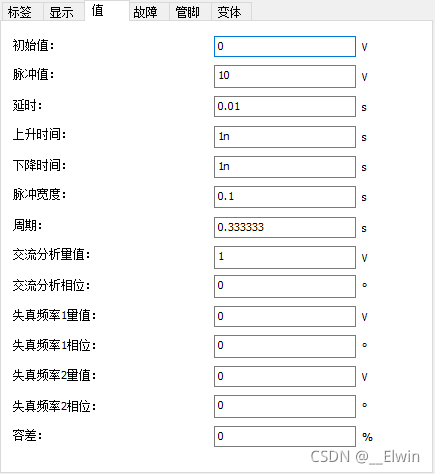

• 脉冲信号源V的参数如下所示：


---

# 实现结果

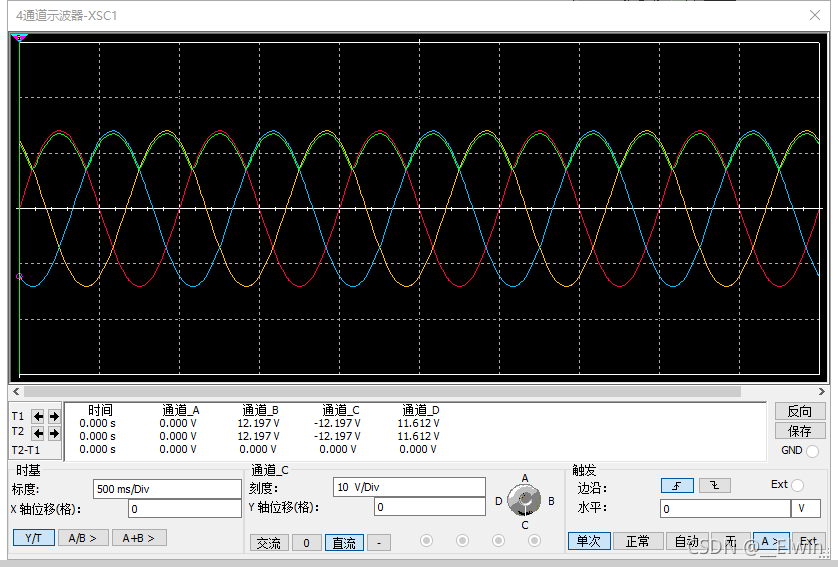

• 给仿真电路图中三个晶闸管两端分别接进示波器，即可观察电路整流后的结果：


• 能够看出来仿真结果还行。由于晶闸管和电阻的问题，整流的波形会出现一定的波动。
