应变片的由来与原理

一、应变片的由来

1. 科学发现：电阻应变效应（1856年）

应变片的诞生源于一项关键物理现象的发现。1856年，英国物理学家威廉·汤姆森（William Thomson，即开尔文勋爵）在研究金属导线时，首次观察到金属材料在受力变形时电阻值会发生变化，这一现象被称为电阻应变效应。这一发现为应变片的设计奠定了理论基础，但受限于当时的技术水平，尚未实现实际应用。

2. 原型诞生：金属丝应变片（1930年代）

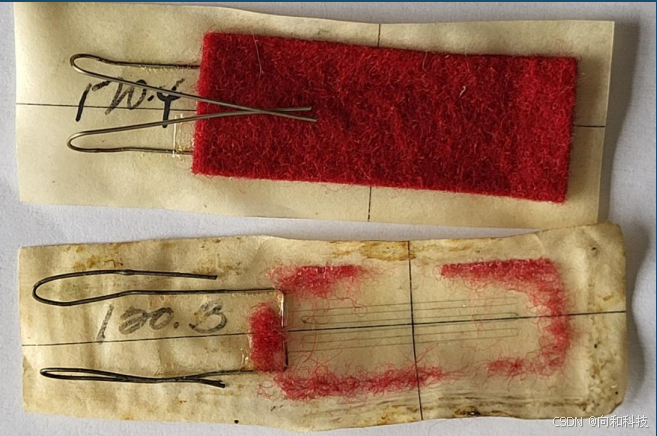

20世纪30年代，美国工程师**爱德华·E·西蒙斯（Edward E. Simmons）和阿瑟·C·鲁格（Arthur C. Ruge）**独立研发出首款实用化应变片。他们使用直径约0.025mm的康铜（铜镍合金）丝绕制成栅状结构，并用胶水固定在纸基上，形成了最早的金属丝应变片。这种设计首次实现了将机械应变转换为可测量的电阻变化，并迅速应用于桥梁和飞机结构的应力测试。

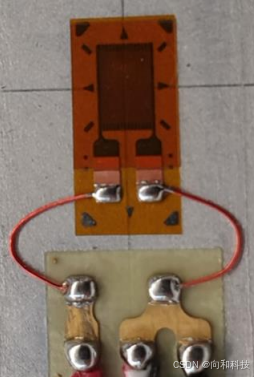

3. 技术突破：箔式应变片的发明（1952年）

金属丝应变片存在灵敏度低、易断裂等缺陷。1952年，美国BLH公司通过光刻蚀刻技术，在聚酰亚胺薄膜上制作出超薄金属箔敏感栅，研发出金属箔式应变片。这种新型应变片具有更薄的厚度（3-5μm）、更高的灵敏系数（K=2.1K=2.1），并可通过图案设计优化应变传递效率，成为现代应变片的标志性形态。

4. 材料革新：半导体与特殊场景应变片（1960年代后）

随着半导体技术的发展：

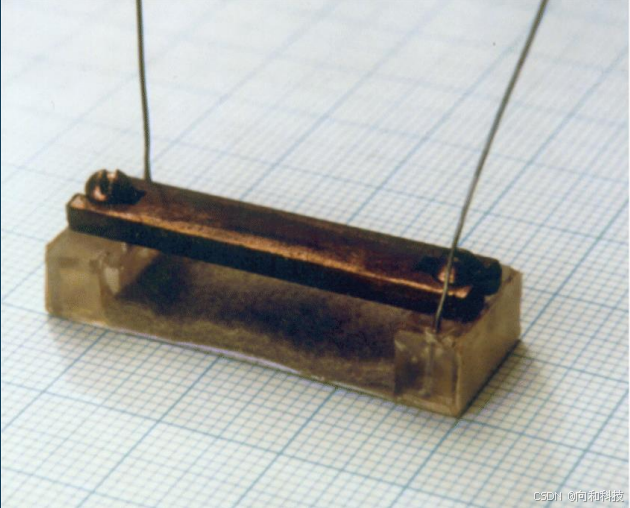

• 半导体应变片（1960年代）：利用硅、锗等材料的压阻效应，灵敏系数（K=100∼150K=100∼150）远超金属应变片，但需解决温度漂移问题。

• 高温应变片（1970年代）：采用卡玛合金（Karma）或陶瓷基底，耐受温度可达800°C，用于喷气发动机热端部件监测。

• 光纤应变片（21世纪）：基于光纤布拉格光栅（FBG）技术，实现抗电磁干扰、长距离分布式测量。

二、应变片的工作原理

1. 核心原理：电阻应变效应

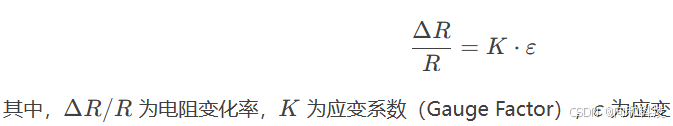

应变片基于电阻应变效应，即导体或半导体材料在机械变形时电阻值发生改变。其数学表达为：

（1）金属应变片

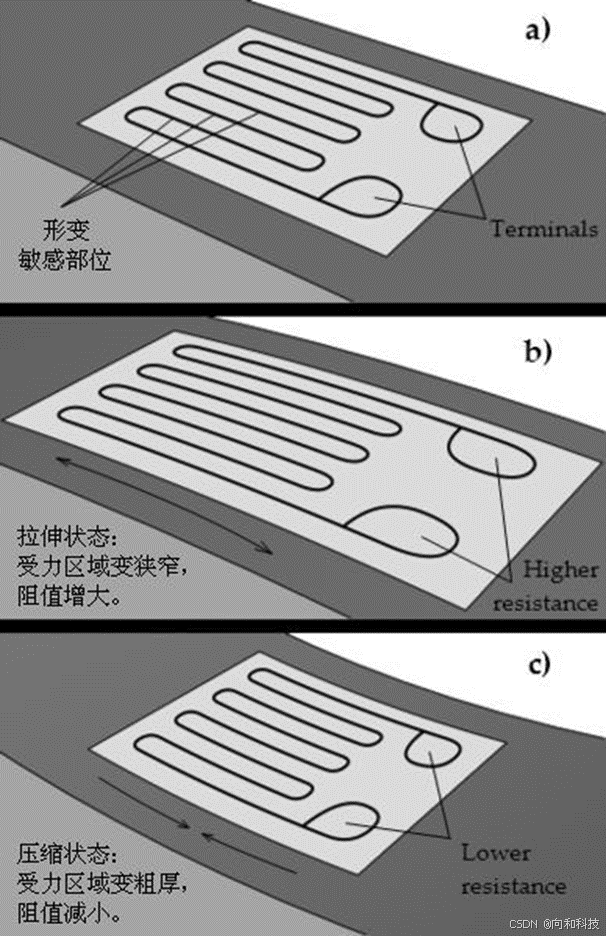

• 几何形变主导：金属材料的电阻变化主要由长度（LL）和横截面积（AA）的变化引起。根据公式 R=ρLAR=ρAL​，拉伸时 LL 增加、AA 减小，导致电阻增大。

• 应变系数：金属的 KK 值通常为2.0左右，由几何形变和泊松效应共同决定。

（2）半导体应变片

• 压阻效应主导：半导体材料的电阻变化主要源于晶格变形引起的电阻率（ρρ）变化，其 KK 值可达100以上，灵敏度显著高于金属应变片。

2. 测量系统与信号处理

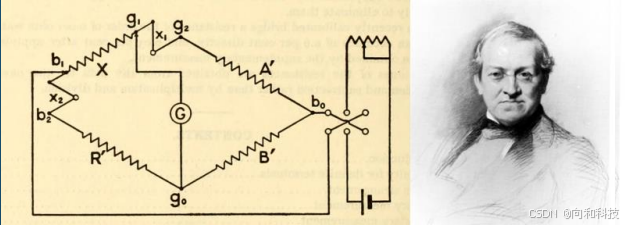

应变片通常接入惠斯通电桥电路，将电阻变化转换为电压信号：

• 电桥配置：1/4桥、半桥或全桥接法，全桥接法可提高灵敏度和抗干扰能力。

• 信号调理：通过放大器、滤波器消除噪声，再经模数转换输出应变值。

3. 温度补偿技术

应变片对温度敏感，需采用补偿措施：

• 补偿片法：将同批次应变片粘贴于无应力试块，与工作片组成差动电桥，抵消温度影响。

• 自补偿应变片：选用与待测材料热膨胀系数匹配的敏感栅材料（如Karma合金），直接减少温度误差。

4. 特殊类型应变片

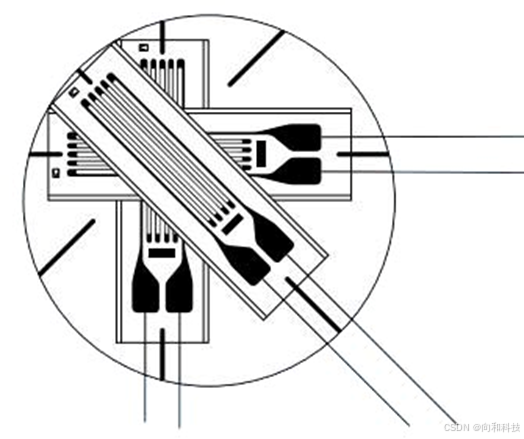

• 应变花：由多个敏感栅按不同方向排列（如0°-45°-90°），用于测量复杂应力状态下的主应变。

• 薄膜应变片：采用溅射工艺在基底上沉积金属或半导体薄膜，适用于微型化、高频响应场景。



---

三、总结

应变片的发展史是材料科学与测量技术结合的典范。从早期金属丝到现代半导体和光学应变片，其灵敏度和适用场景不断拓展。工作原理上，金属与半导体应变片分别通过几何形变和压阻效应实现应变-电信号转换，辅以温度补偿技术提升精度。未来，随着MEMS技术和智能传感器的进步，应变片将在物联网、智能结构监测中发挥更大作用。
