本文介绍了基于51单片机的酒精传感器应用，详细阐述了酒精传感器的工作原理，特点及其在酒厂安全监测中的应用。同时，讲解了AD转换器PCF8591的使用，包括其功能、引脚配置，并提供了相关的代码实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一，酒精传感器用途

酒精属于易燃易爆液体，酒精极易挥发，从而产生酒精气体，酒精气体与空气可形成性混合物，遇明火、高热能引起燃烧。与氧化剂接触发生化学反应或引起燃烧。在火场中，受热的容器有危险。酒厂主要生产酒精，在生产过程和存储过程中一定要防止酒精写泄露，一但发生泄漏，需要及时发现泄漏点或泄漏区域。这就需要酒厂酒精检测仪，可以检测空气中的酒精气体浓度。

二，酒精传感器的工作原理

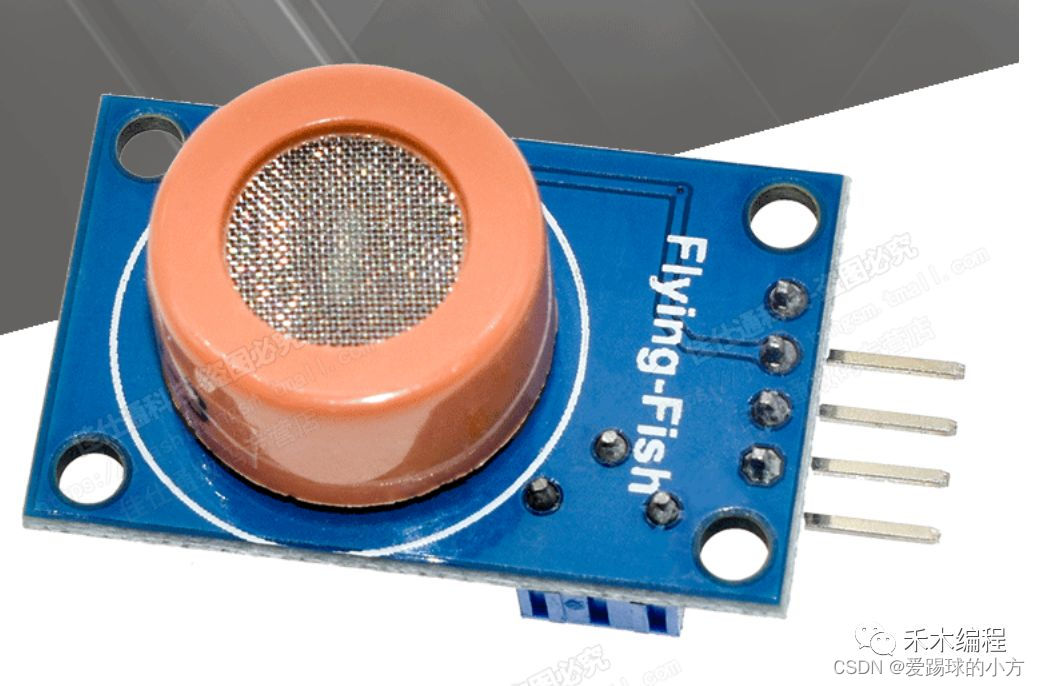

MQ-3酒精传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在酒精蒸汽时，传感器的电导率随空气中酒精气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
MQ-3半导体传感器对酒精的灵敏度高，可以抵抗汽油、烟雾、水蒸气的干扰。这种传感器可检测多种浓度酒精气氛，是一款适合多种应用的低成本传感器。

特点

对酒精气体具有良好的灵敏度
长寿命、低成本
简单的驱动电路即可

主要应用

*车用酒精气体报警器
*便携式酒精气体检测器

三，AD转换器

AD转换的概念

AD转换的功能是把模拟量电压转换为数字量电压。DA转换的功能正好相反，就是讲数字量转换位模拟量。

芯片PCF8591介绍

PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。PCF8591具有4个模拟输入、1个模拟输出和1个串行I²C总线接口。PCF8591的3个地址引脚A0, A1和A2可用于硬件地址编程，允许在同个I2C总线上接入8个PCF8591器件，而无需额外的硬件。在PCF8591器件上输入输出的地址、控制和数据信号都是通过双线双向I²C总线以串行的方式进行传输。
PCF8591 是具有I2C 总线接口的8 位A/D 及D/A 转换器。有4 路A/D 转换输入，1 路D/A 模拟输出。这就是说，它既可以作A/D 转换也可以作D/A 转换。A/D 转换为逐次比较型。电源电压典型值为5V。
