一：ADC0832原理介绍

首先介绍ADC0832这个芯片：ADC0832型号芯片，这款A/D转换芯片有8位分辨率，可以对两路模拟信号进行A/D转换，工作模式上可以选择单端输入或差分输入两种模式，管脚图如图所示：

引脚功能为：

引脚CLK：为芯片输入时钟信号。

引脚GND、VCC：分别接地GND、接5V电压源；

引脚CH0、引脚CHl：可以用作于输入模拟信号至ADC0832芯片；

引脚DI：用作于输入数据信号，另一个作用是选择通道控制；

引脚CS：片选使能端，当处于低电平时芯片使能；

引脚DO：一般作用是输出数据信号，还可以用作转换数据的输出；

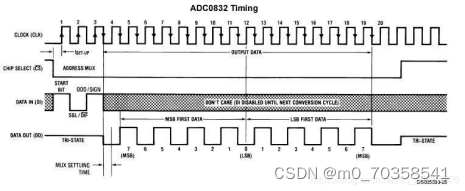

ADC0832时序图：

由工作时序图可知：当芯片不进行模数转换时，片选端CS需要置1。在当芯片需要模数转换时，片选端CS需要置0，并且需要持续到模数转换完成。芯片使能选通后，在第1个CLK下降沿到来之前，DI需置1，这意味着开始转换。之后在下两个CLK下降沿到来之前，DI需输入两位选择A/D转换器4个工作通道模式的数据。到这一步，本次模数转换中DI端工作部分已完成，不再输入数据，而是由DO端进行工作。在随后的CLK下降沿到来之前开始输出转换后的数字信号，先输出8位数据的最高位，之后在每一个CLK下降沿到来之前依次输出数据的一位，直到输出8位数据的最低位；随后的每一个CLK下降沿到来之前依次输出相反字节的数据次低位到最高位，这就完成了一次A/D转换。在编程时会比较两次输出的8位数据是否一致，若一致说明A/D转换数据没有错误，就会将其数据保存下来[11]。

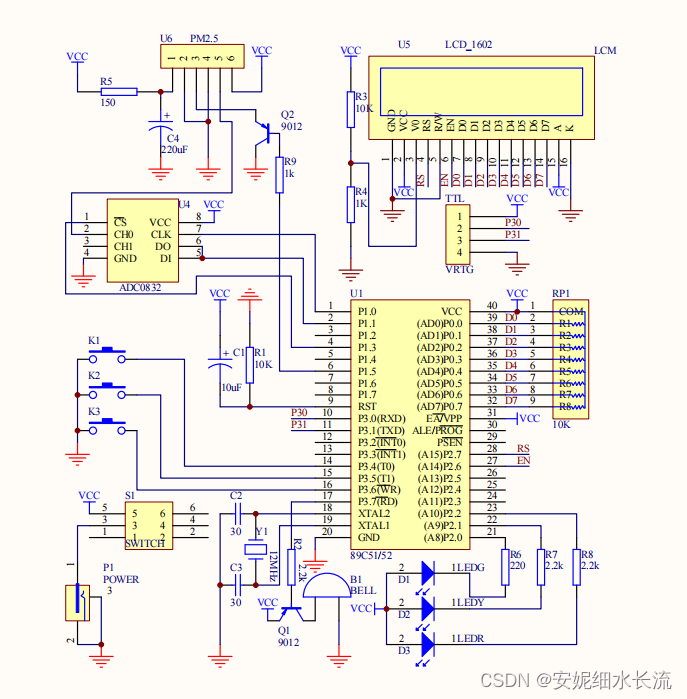

ADC0832芯片一般是CS、CLK、DI和DO四个引脚与单片机对应引脚相连。但在本设计中在工作时DI和DO端在A/D转换时没有同时工作发挥作用，而是先由DI端口输入的两位数据来选择通道，再由DO端口输出数据，所以在本设计中将DI和DO接在51单片机同一个管脚上使用。

————————————————

原文链接：https://blog.csdn.net/qq_51264805/article/details/119766064

代码，代码亲测有效

/********************************************************/
/**        AT89C52+ADC0832+LCD1602                     **/
/**       用ADC0832采集电压，并在1602上显示电压值                  **/
/********************************************************/

#include <reg52.h>
#include <intrins.h>
typedef unsigned int u16;
typedef unsigned char u8;

bit RW=0;
sbit RS=P2^7;
sbit EN=P2^6;
sbit CLK=P1^0;
sbit DIO=P1^1;
sbit CS=P1^3;

u8 len;
u8 Display_Buffer[4];
void LcdInit();
void delay_us(u8 us);
void delay_ms(u8 ms);
void LcdDisplay(u8 x,u8 y, u8 *str);
void LcdSetCursor(u8 x,u8 y);
void LcdStar();
void write_con(u8 con);
void write_dat(u8 dat);

u8 Get_AD_Result()
{
    u8 i;
    u8 data1=0,data2=0;
    CS=0;

  //第一个下降沿到来前，DI需置1，起始控制位，开始转换
    CLK=0;DIO=1; _nop_();
    CLK=1;_nop_();

 //第二个下降沿到来前，设D=1/0，选择单端/差分（SGL/DIF）模式中的单端输入模式
    CLK=0;DIO=1; _nop_();
    CLK=1;       _nop_();

 //第三个下降沿到来前，设D=0/1，选择CH0/CH1，这里选择单通道ch0
    CLK=0;DIO=1; _nop_();
    CLK=1;DIO=0; _nop_();

 //第四个下降沿到来前,DI =1
    CLK=0;DIO=1; _nop_();

//4-11，共8个下降沿 DO输出转换信号，读取数据（MSB-->LSB）
    for(i=0;i<8;i++)
    {
        CLK=1;_nop_();
        CLK=0;_nop_();
       data1=(data1<<1)|(u8)DIO;
    }
//11-18，共8个下降沿，读取数据（LSB）-->MSB）
    for(i=0;i<8;i++)
    {
        data2=data2|((u8)DIO<<i);
        CLK=1;_nop_();
        CLK=0;_nop_();
    }
    CS=1;
    //如果MSB-->LSB和LSB）-->MSB读取数据结果相同，返回读取结果，否则0
    return(data1==data2)?data1:0;
}

//-----------------------------------------
//    主函数
//-----------------------------------------
void main()
{
    u8 Data;
	LcdInit();
    LcdStar();
	while(1)
	{
        //获取AD转换值 最大值255对应最高电压5.000v 显示三个数 使用500
        Data =Get_AD_Result()*500.0/255;
		Display_Buffer[0]= Data/100+'0';
		Display_Buffer[1]= '.';
		Display_Buffer[2]=Data/10%10+'0';
		Display_Buffer[3]=Data%10+'0';
		LcdDisplay(9,1, Display_Buffer);

	}
}

//-----------------------------------------
//   延时us和1ms函数
//-----------------------------------------
void delay_us(u8 us)
{
	while(us--);
}

void delay_ms(u8 ms)
{
	while(ms--)
	{
		delay_us(248);
		delay_us(248);
	}
}

//-----------------------------------------
//    lcd1602显示
//-----------------------------------------
//lcd初始化
void LcdInit()
{
	write_con(0x01);//清屏
	write_con(0x38);//设置16*2显示,配置8位数据接口
    write_con(0x38);//设置16*2显示,配置8位数据接口
	write_con(0x0C);//开显示，光标关，闪烁关,去黑块
	write_con(0x06);//写数据时光标右移，画面不动

}
void LcdStar()
{
    u8 code str[]="Voltage measure";
    u8 tab[]="Voltage=";
    LcdInit();                    //初始化1602液晶
    LcdDisplay(1,0,str);
    LcdDisplay(1,1,tab);
    LcdDisplay(9,1,"...");        //默认初始化温度00
    LcdDisplay(13,1,"V");         //添加V电压
}
//设置显示RAM 起始地址，亦即光标位置，（x，y）对应屏幕上的起始坐标
void LcdSetCursor(u8 x,u8 y)
{
    u8 addr;
    if(y==0)    //由输入的屏幕坐标计算显示RAM的地址
        addr=0x00+x;    //第一行字符地址从0x00起始
    else
        addr=0x40+x;    //第二行字符地址从0x40起始
    write_con(addr|0x80);   //设置RAM地址

}
//设置显示RAM 起始地址，亦即光标位置，（x，y）对应屏幕上的起始坐标，str-字符串指针
void LcdDisplay(u8 x,u8 y,u8 *str)
{
    LcdSetCursor(x,y); //设置起始地址
	while(*str !='\0')  //连续写入字符串数据，直到检测到结束符
	{
		write_dat(*str++);  //先取str指向的数据，然后str自加1
		delay_us(100);

	}
}

//lcd1602写指令
void write_con(u8 con)
{
	P0=con;
	RS=0;
	RW=0;
	EN=1;
	delay_us(200);
	EN=0;
}

//lcd1602写数据
void write_dat(u8 dat)
{
	P0=dat;
	RS=1;
	RW=0;
	EN=1;
	delay_us(200);
	EN=0;
}
