前言

在上篇文章中，我们探讨了如何创造一个能够进行Connect4的对弈大脑。简单的介绍了几种对弈算法，例如极小化极大算法，Alpha-Beta剪枝算法等，最关键的是目前最流行的神经网络算法和深度学习。神经网络算法，让计算机也有一个想人类一样能够思考的大脑，设置独特的场景来进行学习下棋。

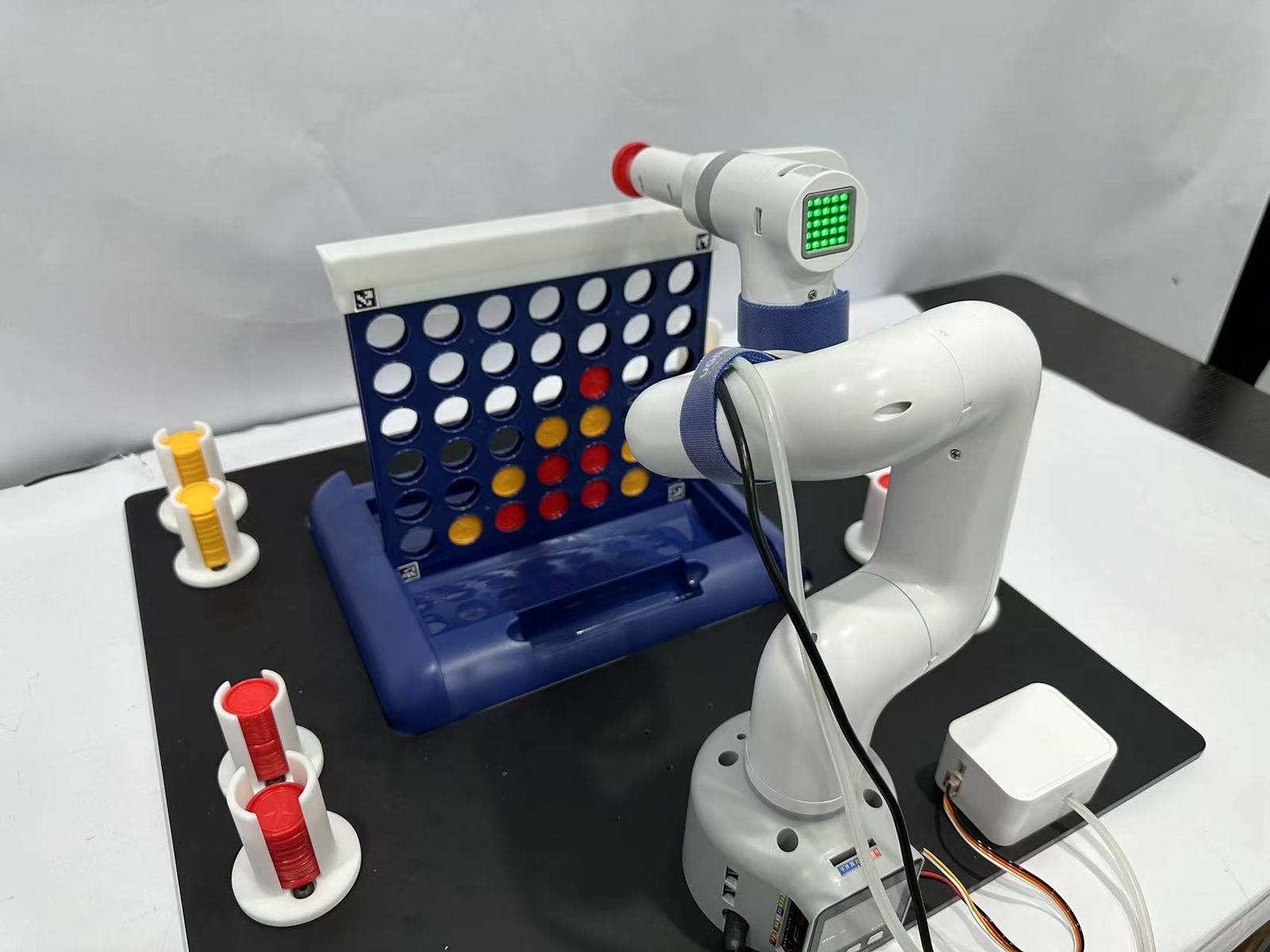

在本篇文章中，我们将进一步探讨如何让机械臂来实现下棋动作，将想法给实现出来。（换句话说就是，AI机械臂下棋），如果感兴趣欢迎观看上篇文章。

Introduction

下面的内容主要分为四个部分来进行介绍。

● 获取信息：用摄像头获取到棋盘上的信息，进行对弈


            ● 处理信息：处理获取到的信息识别出棋子的位置，通过对弈算法，计算出下一步棋子应该在哪里下


            ● 机械臂的轨迹：设计机械臂如何抓取棋子，设计放置棋子的路径


            ● 功能的整合：将上面三个功能结合在一起，实现AI机械臂下棋。

复制

让我们一起来看看吧~

项目

获取信息

环境：python，最新版的opencv，numpy

首先需要获取棋盘的信息，信息包括棋盘，棋盘上的棋子。我们用到的是OpenCV当中cv2.aruco.ArucoDetector(dictionary, parameters)

该方法用来检测Aruco二维码，从图片当中标记出Aruco的位置，并且计算出标记的位置和姿态信息。这样就能够确定整个棋盘的位置了，确定四个角的位置。

Code：代码是用cv2.aruco.ArucoDetector(dictionary, parameters)方法来确定我们棋盘的位置。

dictionary = cv2.aruco.getPredefinedDictionary(cv2.aruco.DICT_6X6_250)
        parameters = cv2.aruco.DetectorParameters()
        detector = cv2.aruco.ArucoDetector(dictionary, parameters)

        corners, ids, rejectedCandidates = detector.detectMarkers(bgr_data)
        rvec, tvec, _ = cv2.aruco.estimatePoseSingleMarkers(corners, 0.05, self.mtx, self.dist)

        if rvec is None or len(corners) != 4:
            return None

# debug
        if DEBUG:
            debug_img = bgr_data.copy()
            for i in range(rvec.shape[0]):
                cv2.drawFrameAxes(debug_img, self.mtx, self.dist, rvec[i, :, :, ], tvec[i, :, :, ],
                                  0.03)
# Draw a square around the marker.
                cv2.aruco.drawDetectedMarkers(debug_img, corners)
            cv2.imshow("debug1", debug_img)

# Sort the detected QR code corner points in the following order: top left, top right, bottom left, bottom right.
        corners = np.mean(corners, axis=2)
        corners = (np.ceil(corners)).astype(int)
        corners = corners.reshape((4, 2))
        cx, cy = (np.mean(corners[:, 0]), np.mean(corners[:, 1]))
        res: list = [None for _ in range(4)]
        for x, y in corners:
            if x < cx and y < cy:
                res[0] = (x, y)
            elif x > cx and y < cy:
                res[1] = (x, y)
            elif x < cx and y > cy:
                res[2] = (x, y)
            else:
                res[3] = (x, y)
        res = np.array(res)

## debug code
        if DEBUG:
            debug_img = bgr_data.copy()
            for p in res:
                cv2.circle(debug_img, p, 3, BGR_GREEN, -1)
            cv2.imshow("aruco", debug_img)

        return res

复制

确定完棋盘之后，我们用不同的颜色来当棋子，这里就用两种区分度比较大的颜色，红色和黄色，并且标注出来。

设置一个逻辑，当棋面每多一枚棋子的时候，将当前棋盘的数据返回给到对弈算法，进行判断下一步棋应该如何走。

处理信息

接下来需要处理棋盘的信息。

从上边可以看到我们获取到了棋盘的数据，接下来我们需要把数据，传递给对弈算法，让对弈算法将下一步棋子的位置预测出来。

下面是处理的伪代码：

functionmodel_predict(state, available_actions):
# 将available_actions转换为numpy数组
    available_actions = np.array(available_actions)
# 对state进行扩展，以适应ONNX模型的输入要求
    state = np.expand_dims(np.expand_dims(np.array(state, dtype=np.float32), axis=0), axis=0)
# 构建ONNX模型的输入
    ort_inputs ={self.policy_net.get_inputs()[0].name: state}
# 进行模型预测，获取每个可用位置的预测值
    r_actions =self.policy_net.run(None, ort_inputs)[0][0,:]
# 根据预测值选择最优的落子位置
    state_action_values = np.array(
[r_actions[action]for action in available_actions])
    argmax_action = np.argmax(state_action_values)
    greedy_action = available_actions[argmax_action]
return greedy_action

复制

该方法中的主要逻辑是使用ONNX模型来进行模型预测，并根据预测结果选择最优的落子位置。首先，将可用位置available_actions转换为numpy数组，并将当前游戏状态state进行扩展，以适应ONNX模型的输入要求。

然后，将扩展后的state传递给ONNX模型进行预测，并将预测结果保存在r_actions变量中。接着，根据预测结果以及可用的落子位置，计算出每个可用位置的预测值，选取其中最大的一个对应的落子位置作为最优的落子位置，并将其返回。

机械臂的轨迹

大脑（对弈算法），眼睛（识别算法）都有了，现在就差一个手去执行动作。我们使用python库pymycobot来对机械臂进行控制。因为棋盘的原因，棋子只能从棋盘的上方投下，我们给每一条数列的棋个上设置一个坐标点位，就可以完成机械臂的路径规划了。因为棋面比较干净没有遮挡物，所以不用考虑过多的路径因素。

下面是机械臂运行轨迹位置的伪代码：

# 初始化定义几个坐标点
# 设定一个长度为7的列表
self.chess_table = [None for _ in range(7)]
self.chess_table[0]-[6] = [J1,J2,J3,J4,J5,J6] # 七个棋格的位置

self.angle_table = {
    "recovery": [0, 0, 0, 0, 0, 0], #初始位置
    "observe": [-2.54, 135.0, -122.95, -32.34, 2.46, -90.35],#观察位置
    "stack-hover-1": [-47.19, -37.96, -58.53, 1.05, -1.93, -1.84],#吸取棋子的位置
        }

复制

接下来介绍一下pymycobot当中控制机械臂的一些方法：

#Sending the angle to the robotic arm.
self.send_angles(self.chess_table[n], ARM_SPEED)

#Sending the Cartesian coordinates to the robotic arm.
self.send_coords(coord_list,ARM_SPEED)

复制

功能的整合

将功能点整合之前我们得整理它们之间的逻辑。

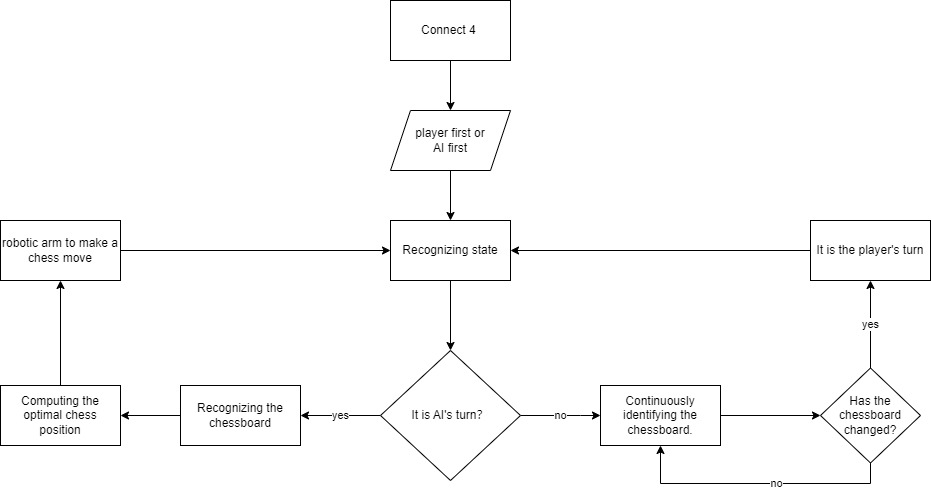

下棋的流程图有了接下来就是，将功能点结合在一起.

这是程序的结构文件。

├── Agent.py The logic of the robotic arm's gameplay.

├── ArmCamera.pyCamera control.

├── ArmInterface.py Robotics Arm control

├── Board.py Data structure of the chessboard and related judgments.

├── CameraDemo.py Small program for testing camera performance.

├── config.pyUtilized to define specific configuration details.

├── Detection.py Machine vision recognition.

├── dqn.ptNeural network model file, used to implement gameplay logic.

├── main.pymain program.

├── StateMachine.pyA state machine.

总结

从理论上来说的话，几乎没有人能够在赢得胜利。因为机器的算法可以预测到后面将要下在几步棋甚至更多，而对于普通人来说，一般能够预测的也就两三步棋。但是从视频上来看，AI只赢了一场比赛，输掉的那一场是因为结构因素的影响，本来该下的棋盘的位置，被迫换了一个地方。

你觉得这个项目有意思吗？我们会在后续将Connect4 这个套装进行完善后，上架在我们的网站，有兴趣的朋友可以关注我们，后续会进行更新。

你是否会尝试用机械臂来实现其他的棋艺呢？例如国际象棋，中国象棋等，不同的棋艺所使用的算法也会大大不同，欢迎大家在地下跟我们留言进行分享你们的想法。
