方形管道的边界层网格划分方法

核心思路：多区域方法+膨胀+尺寸调整

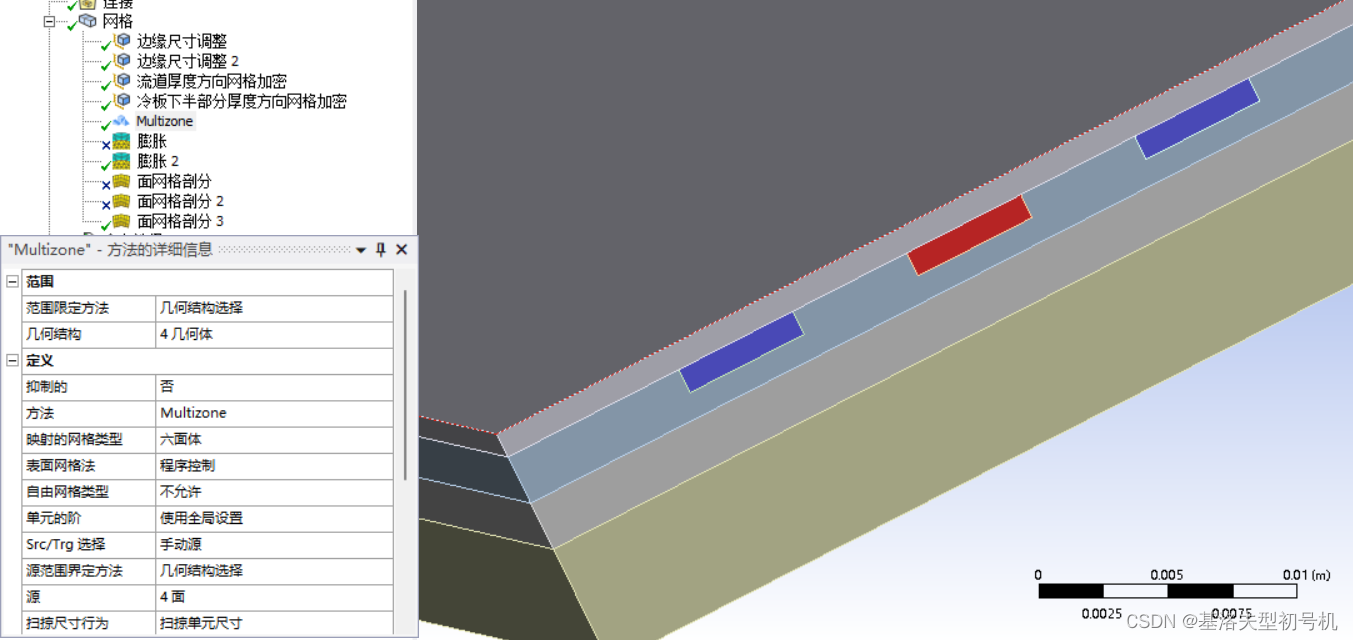

第一步：添加多区域方法

几何结构——流道几何体

Src/Trg选择——手动源

源——流道横截面

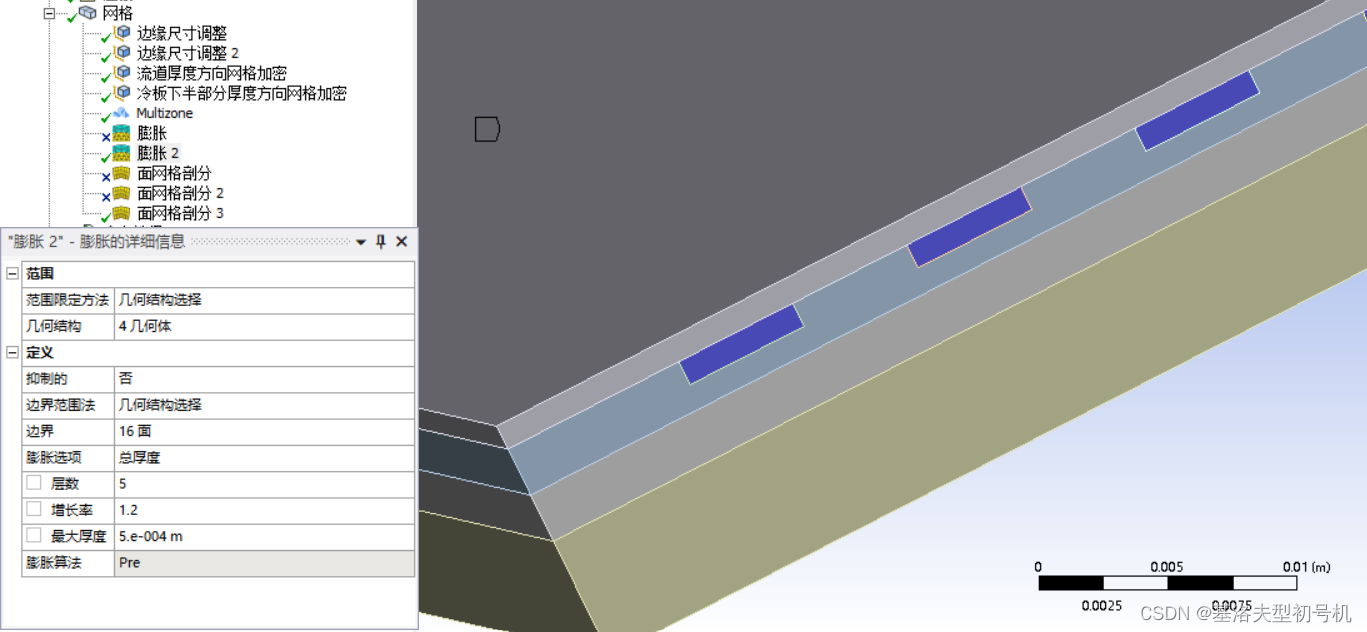

第二步：添加膨胀

几何结构——流道几何体

边界——流道的侧面

膨胀选项——总厚度，本例中我设置的是流道厚度的一半

（如果膨胀选项设置的是“平滑过渡”，有可能最后生成的不同流道的边界层之间厚度不一致）

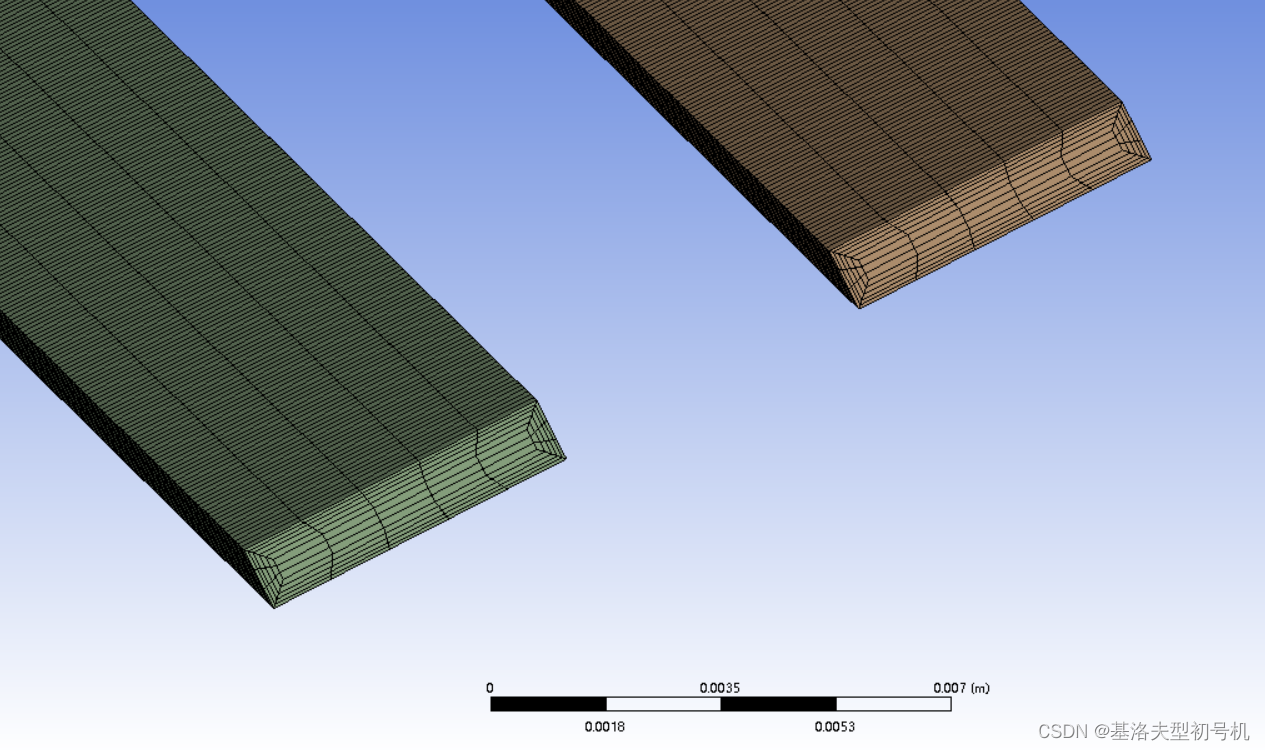

 画出来是这种样子。可以看出来虽然边界层网格划分得很规整，但是中间区域比较稀疏，都没网格。

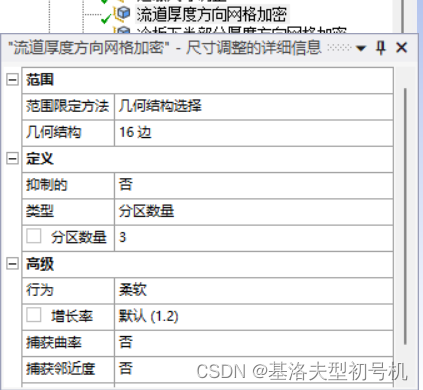

第三步：添加尺寸调整

我们需要插入尺寸调整，对流道厚度方向的网格数量进行局部加密。

几何结构——流道横截面厚度方向的所有边

分区数量——应该没有严格的标准，看情况给定

行为——一定要选柔软！！！选硬的话会出现负体积网格

 最后画出来是这样，相当完美。
