PLC扫描周期及启动模式

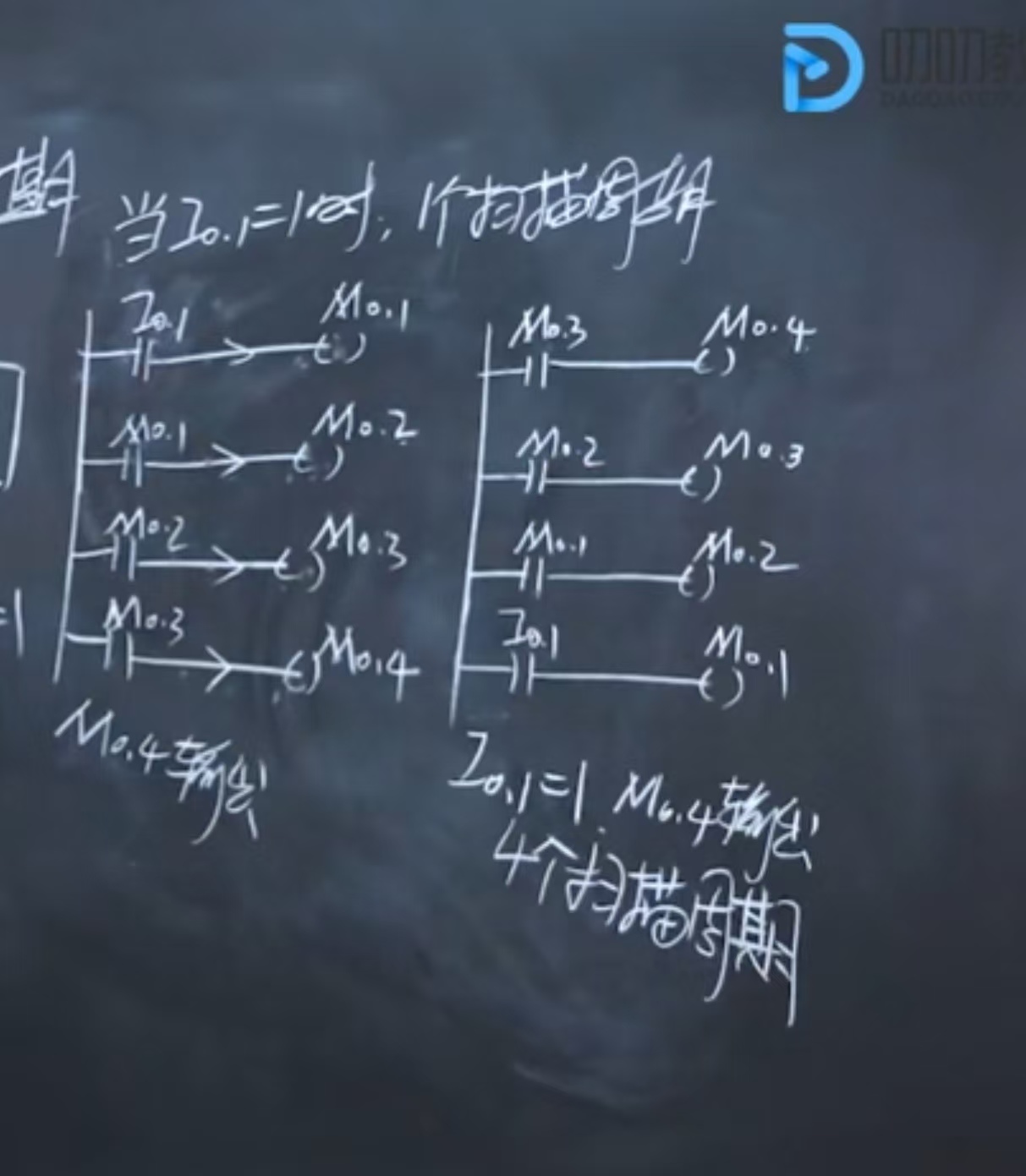

一个扫描周期分为：输入采样、用户程序执行和输出刷新三个阶段

上电后执行一次启动块---循环监视时间开始---读取输入信号状态，存储在输入映像区---执行用户程序---将输出映像区状态写到实际输出设备---回到第二步一直循环

PLC扫描周期总结：
1、一个扫描周期有三个阶段，先统一读取输入信号，然后执行
程序，最后输出结果。
2、一个扫描周期内状态不变
3、所有的变化都要等到下一个扫描周期才能执行。

一、启动模式

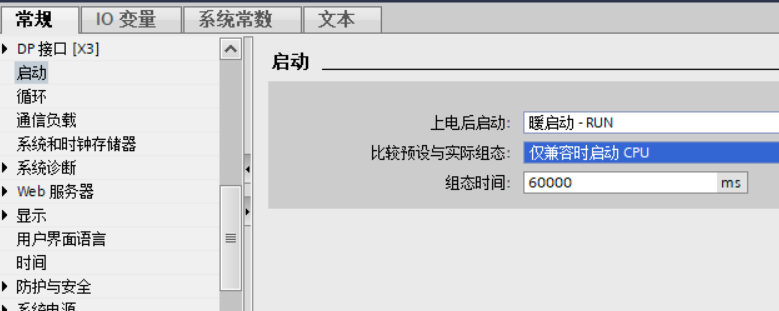

点击CPU ，点击属性-常规-启动

（1）暖气的-断电前的操作

CPU上电后将按照断电前的状态运行，即断电前是RUN模式，上电后进入RUN模式，断电前STOP模式，上电后进入STOP模式。

（2）不重新启动（保持为STOP模式）

表示CPU上电后直接进入停止模式

（3）暖启动-RUN模式（一般选择该项）

直接进入运行

二、比较预设与实际组态

（1）仅在兼容时，才启动CPU

所组态模式与实际模块匹配（兼容）时，才启动CPU。

（2）不匹配，也启动CPU（慎用）
