认识S7-1200PLC的功能

一、PLC自身：

1.S7-1200自带以太网口

2.PLC供电电源有 AC85-220V和24VDC

3.自身集成了数字量（开关量）输入输出

4.自动模拟量 0-10V

5.输入：1MHZ 高速计数器

   输出：脉冲（通断） Q（0，1） 1MHZ   // 相当于1秒内通断10^6次

二、拓展

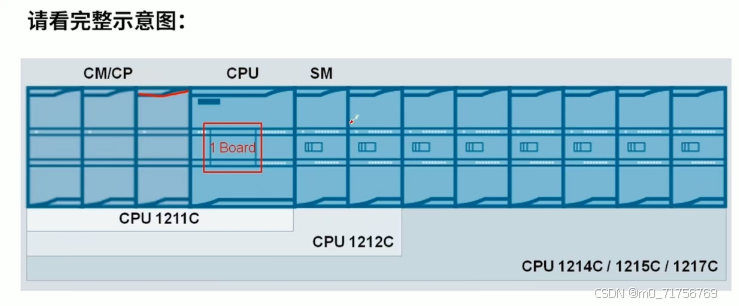

1.拓展模块：PLC右边最多可拓展8个模块，左边可拓展3个（可拓展模拟量和数字量模块）

//  S7-1200的PLC在扩展时，CPU1214/1215/1217最多允许连接8个，I/O模块连接在CPU右侧，CPU1212最多允许连接2个，CPU1211无法连接I/O模块。

2.信号板，可拓展模拟量或数字量信号（保持CPU原有空间）

3.存储卡  可选   // 存储卡可以与PLC绑定

以上模块均可拆卸

三、S7-1200,目前有5款CPU：

分别为1211C、1212C、1214C、1215C及1217C

四、根据电源和输入输出信号的不同，除1217C以外每款CPU分别有3款不同的型号:
1、DC/DC/DC：工作电源直流24V/直流输入/晶体管输出
2、AC/DC/RLY：工作电源交流85-264VAC/直流输入/继电器输出
3、DC/DC/RLY：工作电源直流24V/直流输入/继电器输出

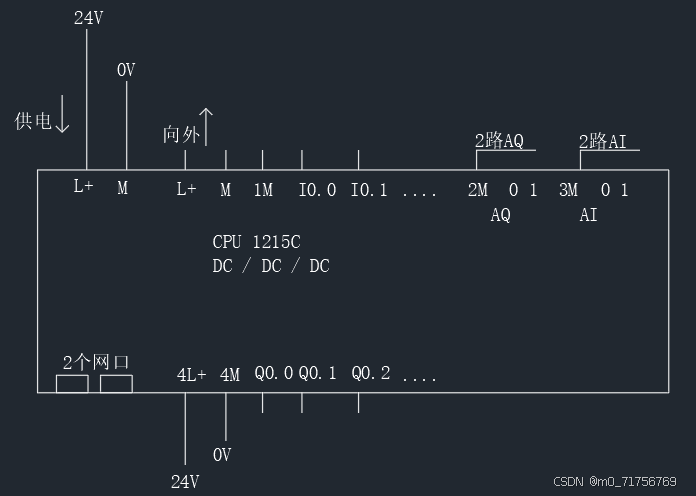

五、S-1200硬件接线

传感器有三根线  棕：24V 蓝：0V  黑:信号I    NPN型：1M接24V   PNP型：1M接0V

以  CPU 1215C 为例 有三种类型

1.AC / DC / RLY   AC：供电为220V DC:输入24V  RLY:继电器输出

2.DC / DC / RLY  DC:供电24V  DC:输入24V          RLY:继电器输出

3.DC / DC / DC    DC:供电24V  DC:输入24V         DC:晶体管输出

接线为：1M 和 I 接24V DC

1M 对于开关来说 1M可接 正极 也可接 负极

1M 对于传感器来说  NPN型：1M接24V   PNP型：1M接0V

输出端：

晶体管 只能驱动24V DC 负载 ，L+:24V   M:0V   Q:线圈出来接0V

继电器：L: 取决于负载   Q：电压范围（24V-220V）AC/DC均可

六、S7-200smart与S7-1200的区别

1.硬件

smart：6跟模块+1个信号板

1200:左3个通信模块+右8个模块+1个信号板

2.地址

smart：自动分配，无法修改

1200：可自由修改，范围为0-1023，共1024个字节

3.处理速度：

smart：0.15us

1200：0.08us

1500：60--1ns

4.通信

smart：1个以太网接口和1个RS485接口，本体可增加一个RS232/485信号板，DP支持从站模式（需要一个EMDP01模块）

1200：本体标配PROFINET接口，左侧可拓展3个通信模块，本体增加一个RS485信号板，通信模块可做DP主站也，可做DP从站。

5.存储器

smart：存储器大小固定不变，且符号表不能下载到PLC里，也不能上传出来。

1200：存储区是浮动的，也可使用外部存储卡储存程序，注释和符号表可以下载和上传。

6.程序结构

smart：由主程序（1个）、子程序（128个，嵌套最多8层）、中断程序（最多嵌套4层）组成

1200：由OB块、FB块、FC块、DB块 组成

7.数据类型

smart：<=10种

1200：90+

8.定时器和计数器

smart：定时器数量固定，定时时间最大3276.7S；计数器以16位的字来存储最大值32767

1200：定时器与存储器大小有关，可认为是无穷的，采用IEC定时器，最长21天；计数器范围可调整
