超宽带（UWB）学习笔记——超宽带接收机设计中的ADC参数分析

超宽带接收机设计中的ADC参数分析

1. ADC的指标

1.1 无杂散动态范围（Spurious Free Dynamic Range, SFDR）

SFDR是用来表征ADC的可用动态范围的，这是由于ADC本身的非线性导致了谐波或者杂散对输入信号进行了干扰，因此使用该指标来对其进行衡量。用公式表示SFDR的定义为：
$$SFD{R}_{(dbc)}=20log\left(\frac{FundamentalAmplitude(RMS)}{LagestSpurAmplitude(RMS)}\right)$$

1.2 信噪比（Signal-to-Noise Ratio）

信噪比 (SNR) 是一般用来量化ADC内噪声的参数。它是输入信号功率与噪声功率的比值，一般使用dB 作为单位。类似地，SNR 也能使用信号幅度和噪声幅度的 RMS 值衡量，用公式表示为：
$$SFDR(dBc)=\frac{Powe{r}_{signal}}{Powe{r}_{noise}}$$

在满刻度正弦波输入条件下，ADC的理论最高 SNR 从量化噪声推导而得。在奈奎斯特带宽上，信噪比和理想ADC位数之间的关系如下：
$$SN{R}_{dB}=6.02N+1.76$$
由于采样抖动，信噪比在较高频率下一般会劣化。噪声来自于三个源头：

1. 量化噪声
2. ADC 热噪声
3. 抖动或采样不确定噪声(采样时钟抖动)
   上述三个源头中，采样时钟抖动带来的影响使得ADC对采样时钟的jitter指标也提出了要求，且该抖动的影响在高速ADC中更为明显。

1.3 信噪失真比（Signal-to-(Noise+Distortion) Ratio, SNDR）

信噪失真比（也称为 SINAD）指输入正弦波时，RMS 信号功率与 总噪声功率和输出端（不含 DC）的所有其他频率分量功率加上所有其他谐波分量功率的 RMS 和的比值。
SNDR 是用于衡量数据转换器的动态性能的关键参数之一，因为 SNDR 包含奈奎斯特带宽上的所有噪声和杂散。SNDR 说明的是输入信号的质量；SNDR 越大，输入功率中的噪声和杂散比率越小。SNDR 的定义用公式表示为：
$$SNDR=10\log 10\left(\frac{P_{signal}}{P_{noise}+P_{distortion}}\right)$$

1.4 有效位数（Effective Number Of Bits, ENOB）

有效位数 (ENOB) 是用于衡量ADC相对于输入信号在奈奎斯特带宽上的转换质量（以位宽为单位）的参数。ENOB 假定ADC是拥有理论上完美性能的转换器。完美的ADC绝对不发生失真，因此唯一产生的噪声是量化噪声，所以SNDR=SNR(dBFS) = 6.02N + 1.76。因此，ENOB也是指定SNDR 的另一种表达方式。
$$\text{ENOB(N)}=\frac{{\text{SNDR}}_{dBFS}-1.76}{6.02}$$
ADC数据手册中会给出ENOB的值，我们一般会认为使用ENOB值即代表了该ADC的满量程SNDR。

2. UWB接收机对ADC的要求

我们以802.15.4z标准中的HRP-UWB物理层为例来讲解该接收机对ADC的需求。该协议的物理层带宽为499.2MHz，考虑奈奎斯特采样定理，其ADC的采样频率可以设置为带宽的2倍，即998.4MHz。

2.1 ENOB

由于UWB是一个扩频系统，且对ADC的ENOB指标可以适当降低，假定ENOB=3，则其SNR为：
$${\text{SNR}}_{quant}=6.02\times N+1.76=19.82dB$$

2.2 Jitter

时钟抖动对SNR的影响，我们定义为$SN{R}_{jitter}$，忽略孔径抖动，其计算公式如下：
$${\text{SNR}}_{jitter}=-20\log 10\left(2\pi \times f_{in}\times T_{jitter}\right)$$
其中，$f_{in}$为输入信号频率，$T_{jitter}$为采样时钟的抖动。

如果热噪声的影响全部放入ENOB中，则ADC的完整信噪比可由下式给出：
$${\text{SNR}}_{ADC}=-20\log 10\sqrt{10^{-\frac{{\text{SNR}}_{quant}}{10}}+10^{-\frac{{\text{SNR}}_{jitter}}{10}}}$$

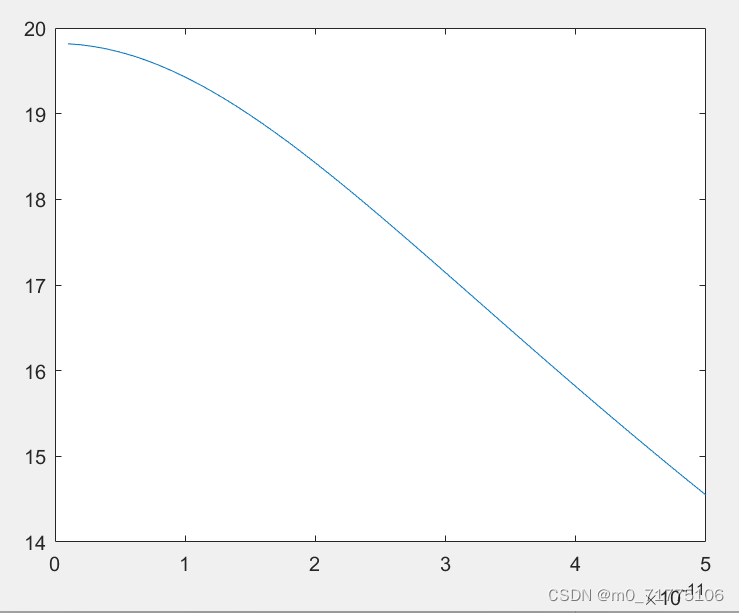

考虑输入信号频率的最大值为500MHz，对ADC的信噪比画图，可以得到下图，其中横轴为jitter值，纵轴为SNR。由图中可知，在10ps以内的jitter，对SNR的影响相对较小。

N = 3; % ENOB
fin = 500e6;
jitter = [1e-12:1e-12:50e-12]; % 1ps

snr_quant = 6.02 * N + 1.76;
snr_thermal = 1000; % just ignore it as we don't know NSD
snr_jitter = -20 * log10(2*pi*fin*jitter);

% snr_adc = -20 * log10(sqrt(power(10, -snr_quant/10) + power(10, -snr_thermal/10) + power(10, -snr_jitter/10)));
snr_adc = -10 * log10(power(10, -snr_quant/10) + power(10, -snr_thermal/10) + power(10, -snr_jitter/10));

plot(jitter, snr_adc);

参考文献

[1] Understanding Key Parameters for RF-Sampling Data Converters, WP509, Xilinx, (wp509-rfsampling-data-converters.pdf • 查看器 • AMD 自适应计算文档门户 (xilinx.com))
