3.红外对管模块

本文介绍了如何利用红外对管实现小车的循迹功能,通过GPIO配置特殊引脚并启用中断,检测黑色地面实现转向,同时使用Delay调整转弯力度。关键步骤包括初始化GPIO、读取红外电平状态以及编写控制循迹的函数。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

我们的思路是通过将红外对管装到小车的车头,红外朝地面,当红外扫描到底下有黑色的时候就进行转向

当4个红外对管都没发现底下有黑色线的时候,小车就一直往前走

当最左1和左2单个或者左1&左2都识别到的时候,小车就往左转

当最右1和右2单个或者右1&右2都识别到的时候,小车就往右转

我们也可把红外模块当做按键,当下面是黑色的时候就是高电平,不是黑色的时候就是低电平,所以这里需要用到中断

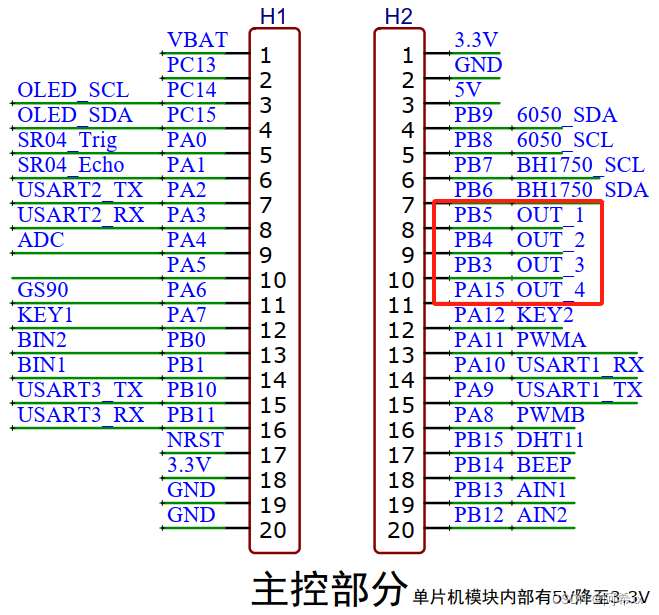

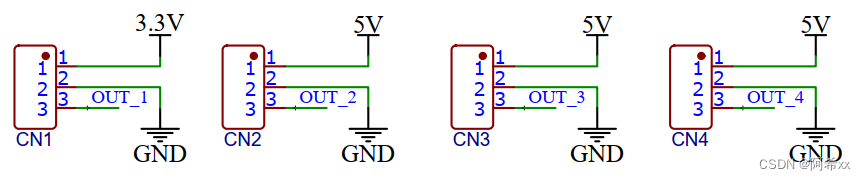

查看原理图

红外对管分别对应PB5,PB4,PB3,PA15

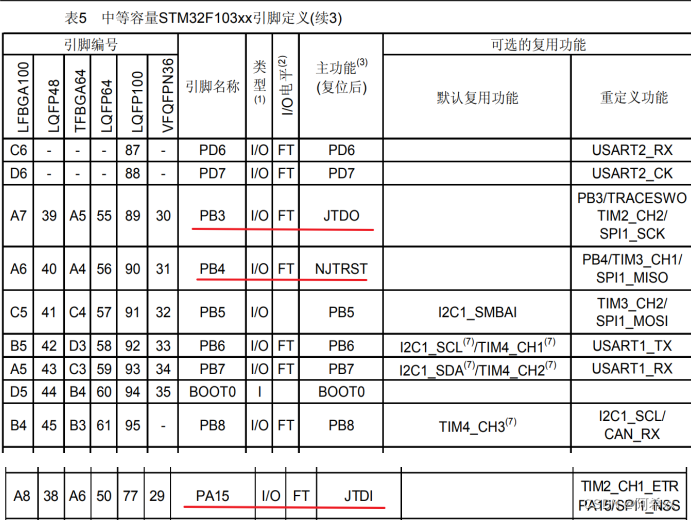

接下来我们看手册能知道PB5,PB4,PB3,PA15这几个脚都是特殊脚

所以我们需要JTAG-DP 启用SW-DP ,我们重映射配置应写为

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

注意:不要关闭所有的烧录脚,不然会造成无法通过串口烧录等情况,只能通过usb口刷官方文件复位

我们可以使用GPIO_ReadInputDataBit这个函数来读取四个红外对管的电平状态,用作判断底下是否为黑线

相关宏定义

#define HW_1 GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5)//读取 PB5
#define HW_2 GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_4)//读取 PB4
#define HW_3 GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_3)//读取 PB3
#define HW_4 GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_15)//读取 PA15

GPIO初始化

void Infrared_GPIO_Init(void)
{

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB,ENABLE);//使能PORTA时钟


GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);//需要关闭JTAG-DP 启用SW-DP才能使用3/4/5 IO口

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_15;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //PA0设置成输入,默认下拉
GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //PA0设置成输入,默认下拉
GPIO_Init(GPIOB, &GPIO_InitStructure);
}

 封装循迹函数

这里我们可以通过调节Delay时间来控制拐弯的力度,这个需要自己细心的慢慢调

//通过调节Delay来控制拐弯的力度
void Infrared_Hw(void)
{

        //四个红外为低电平的时候向前走
        if(HW_1 ==0 && HW_2 ==0 && HW_3 ==0 && HW_4 ==0)
        {
            Forward();
            printf("1+2+3+4\n");
            OLED_ShowString(x,y,"Forward");
            Delay_ms(50);
        }
        //第二个红外为高电平的时候向右走
        if(HW_1 ==0 && HW_2 ==1 && HW_3 ==0 && HW_4 ==0)
        {
            Rightward();
            printf("2\n");
            OLED_ShowString(x,y,"Right2");
            Delay_ms(150);
        }
        //第一个红外为高电平的时候向右走
        if(HW_1 ==1 && HW_2 ==0 && HW_3 ==0 && HW_4 ==0)
        {
            Rightward();
            printf("1\n");
            Delay_ms(250);
        }

        //第一个红外和第二个红外同时为高电平的时候向右走
        if(HW_1 ==1 && HW_2 ==1 && HW_3 ==0 && HW_4 ==0)
        {
            Rightward();
            printf("1+2\n");
            Delay_ms(300);
        }
        //第三个红外为高电平的时候向左走
        if(HW_1 ==0 && HW_2 ==0 && HW_3 ==1 && HW_4 ==0)
        {
            Leftward();
            printf("3\n");
            OLED_ShowString(x,y,"Left3");
            Delay_ms(150);
        }
        //第四个红外为高电平的时候向左走
        if(HW_1 ==0 && HW_2 ==0 && HW_3 ==0 && HW_4 ==1)
        {
            Leftward();
            printf("4\n");
            OLED_ShowString(x,y,"Left4");
            Delay_ms(250);
        }
        //第三个红外和第四个红外同时为高电平的时候向左走
        if(HW_1 ==0 && HW_2 ==0 && HW_3 ==1 && HW_4 ==1)
        {
            Leftward();
            printf("3+4\n");
            OLED_ShowString(x,y,"Left3+4");
            Delay_ms(300);
        }

}

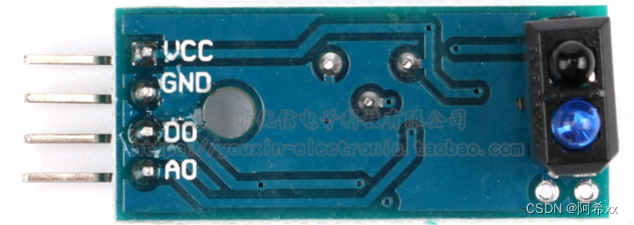

简介与说明:红外线接收管是在LED行业中命名的,是专门用来接收和感应红外线发射管发出的红外线光线的。一般情况下都是与红外线发射管成套运用在产品设备当中。特征与原理:红外线接收管是将红外线光信号变成电信号的半导体器件,它的核心部件是一个特殊材料的PN结,和普通二极管相比,在结构上采取了大的改变,红外线接收管为了更多更大面积的接受入射光线,PN结面积尽量做的比较大,电极面积尽量减小,而且PN结的结深很浅,一般小于1微米。红外线接收二极管是在反向电压作用之下工作的。没有光照时,反向电流很小(一般小于0.1微安),称为暗电流。当有红外线光照时,携带能量的红外线光子进入PN结后,把能量传给共价键上的束缚电子,使部分电子挣脱共价键,从而产生电子---空穴对(简称:光生载流子)。它们在反向电压作用下参加漂移运动,使反向电流明显变大,光的强度越大,反向电流也越大。这种特性称为“光电导”。红外线接收二极管在一般照度的光线照射下,所产生的电流叫光电流。如果在外电路上接上负载,负载上就获得了电信号,而且这个电信号随着光的变化而相应变化。分类:红外线接收管有两种,一种是光电二极管,另一种是光电三极管。光电二极管就是将光信号转化为电信号,光电三极管在将光信号转化为电信号的同时,也把电流放大了。因此,光电三极管也分为两种,分别别是NPN型和PNP型。作用:红外接收管的作用是进行光电转换,在光控、红外线遥控、光探测、光纤通信、光电耦合等方面有广泛的应用。如何选择红外线接收管:红外线最重要的参数就是光电信号的放大倍率,一般的有1000-13001300-18001800-2500,这些对灵敏度有决定作用。   红外对管是红外线发射管与光敏接收管,或者红外线接收管,或者红外线接收头配合在一起使用时候的总称。
